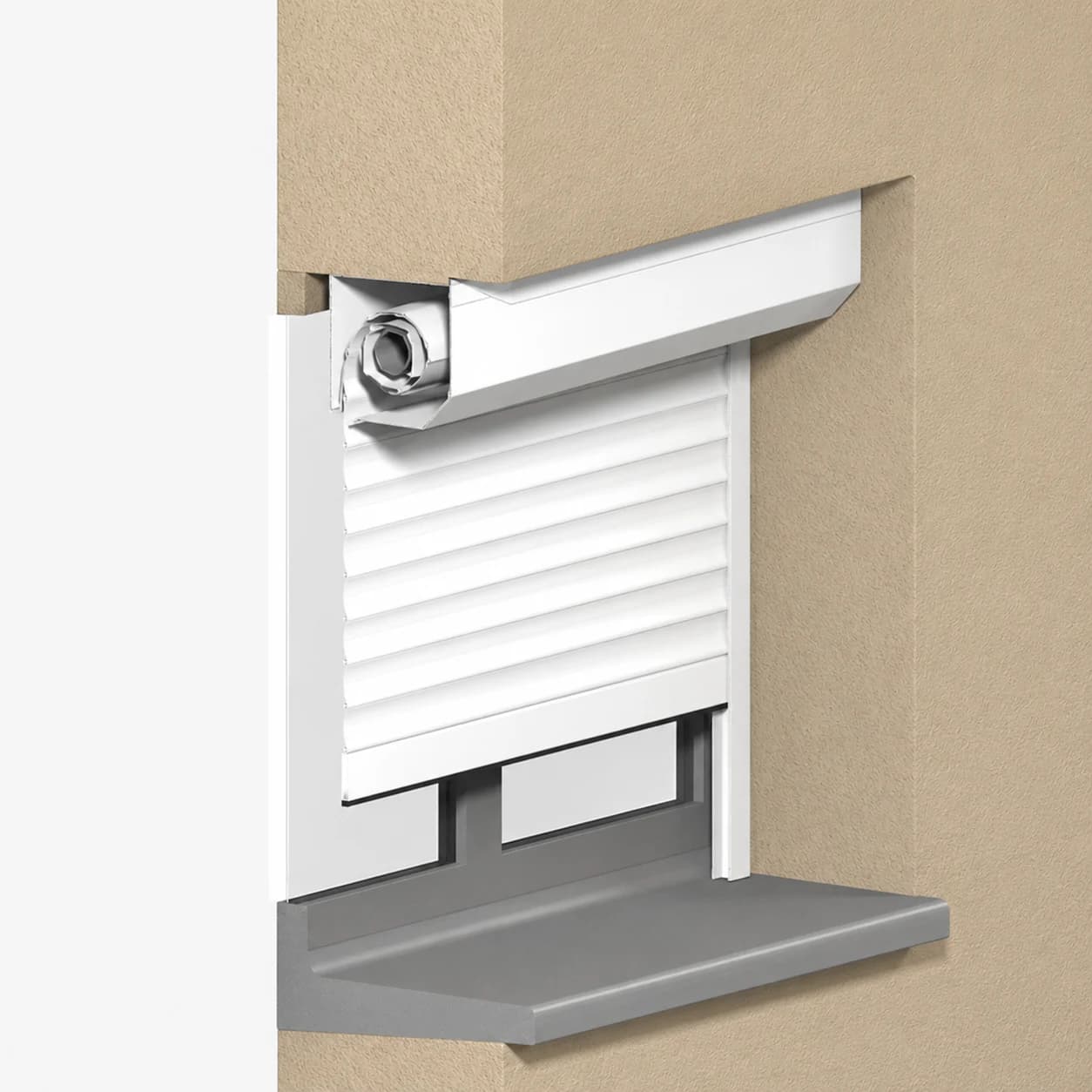

Sous linteau
Le coffre se loge en haut du tableau, capot tourné vers l’extérieur. Il reste discret, mais prend une partie de la hauteur de la fenêtre.
Possible sur tous nos volets rénovation.
Prise de cotes / Volet roulant rénovation
Comment mesurer
un volet roulant rénovation
Le volet rénovation se pose devant votre fenêtre, avec son propre coffre. Vous mesurez l’ouverture dans le mur : le configurateur calcule ensuite le volet à fabriquer selon la pose choisie.
Commencer les mesures
01 / Les bons repères
Choisissez d’abord la pose.
Les mesures se prennent toujours au même endroit, sur le tableau. Mais la pose change la place à vérifier autour : dans le tableau pour la pose sous linteau, sur la façade pour la pose en façade.

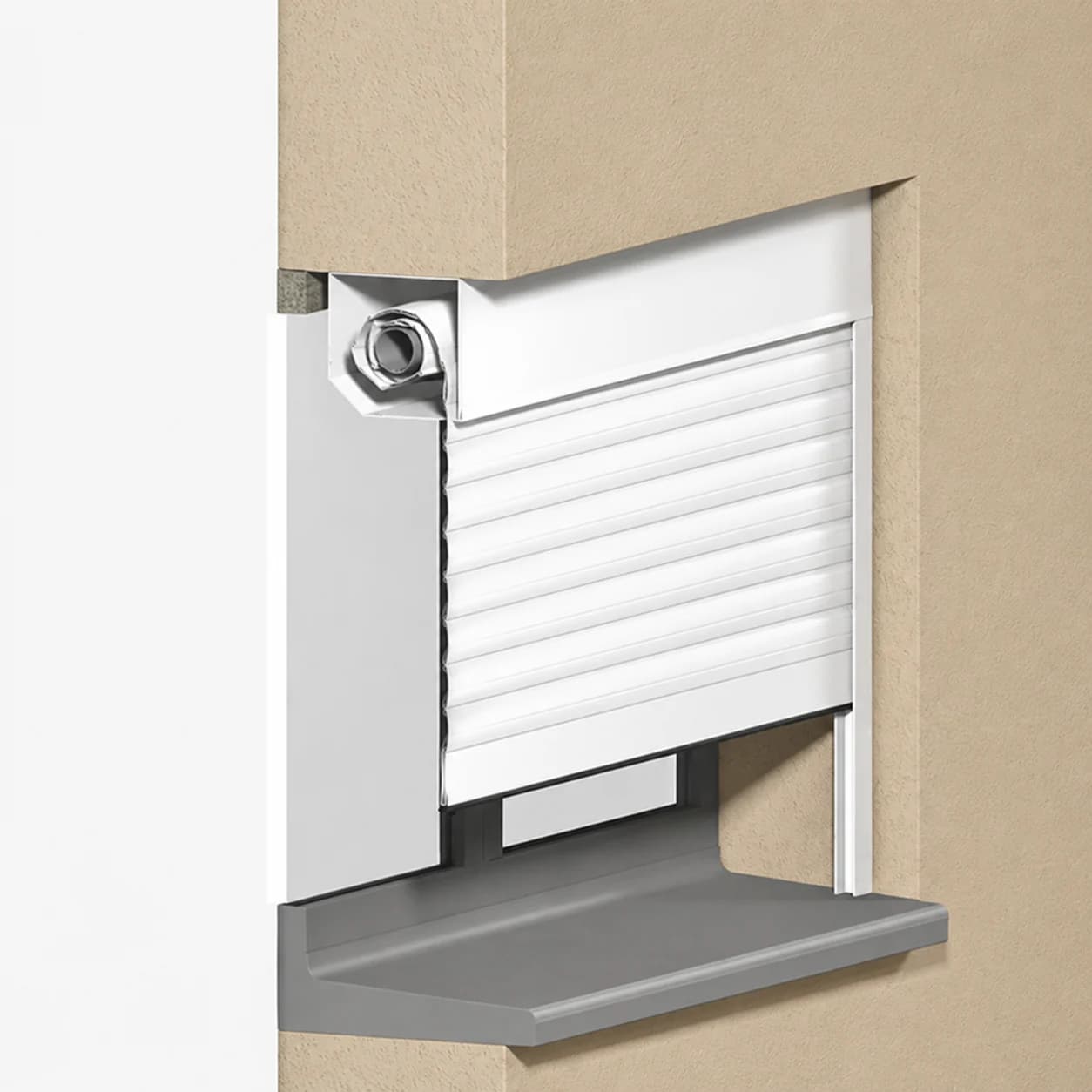

Sous linteau inversé
Le coffre se loge en haut du tableau, capot tourné vers la fenêtre. Vérifiez que la poignée et l’ouverture de la fenêtre ne touchent pas le coffre.
Non proposé avec la moustiquaire intégrée.

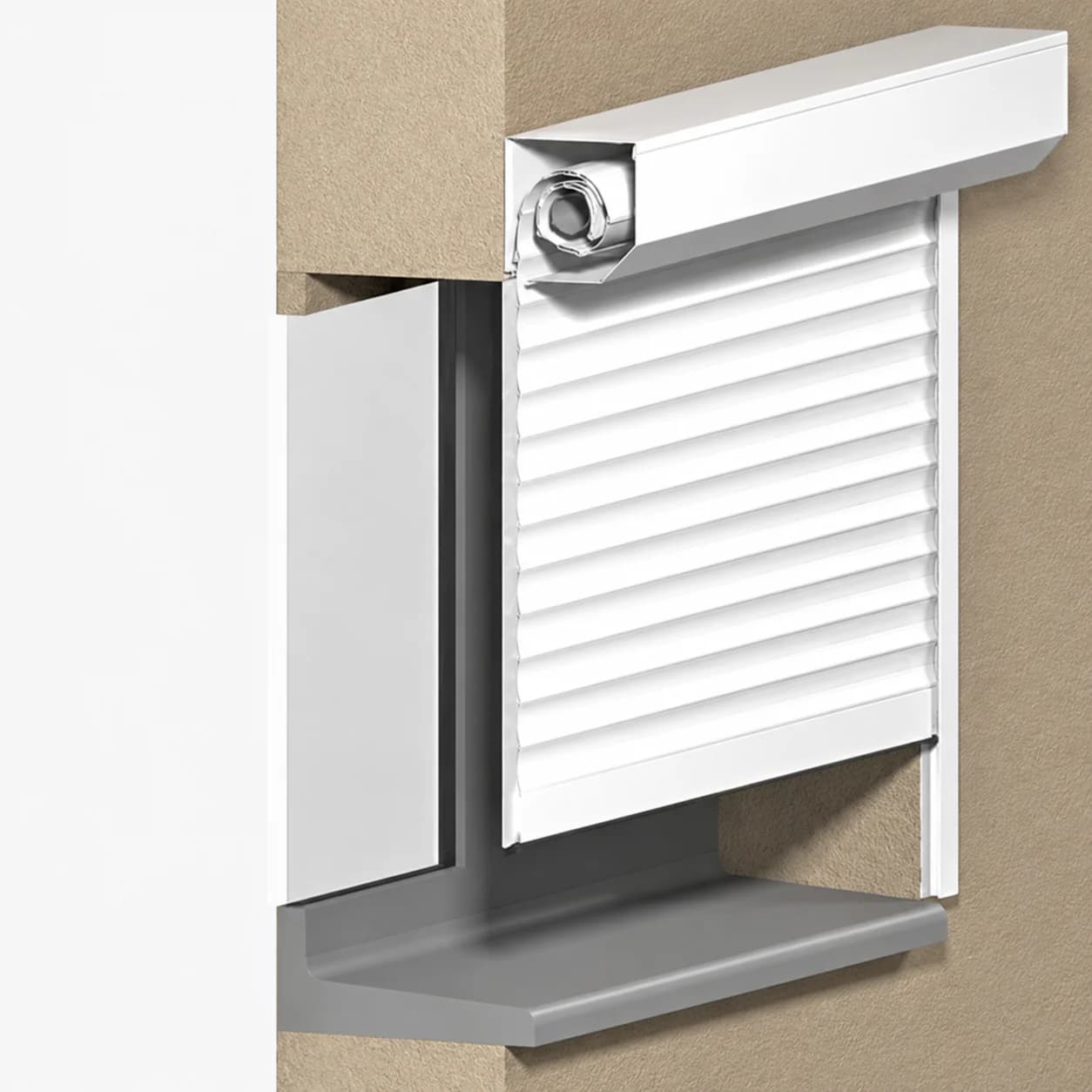

En façade
Le coffre se fixe sur le mur au-dessus du tableau, les coulisses de chaque côté. Toute la hauteur de la fenêtre reste dégagée.
Non proposé à la manivelle.
Agrandissez une image, puis choisissez « Voir en 3D » pour observer la pose sous tous les angles. Exemple en aluminium, lame de 39 mm, sans panneau solaire ni moustiquaire.
Vous hésitez encore entre un volet rénovation, un volet traditionnel ou un coffre tunnel ? Le guide Choisir le volet adapté à votre ouverture vous aide à choisir.
02 / Les bons repères

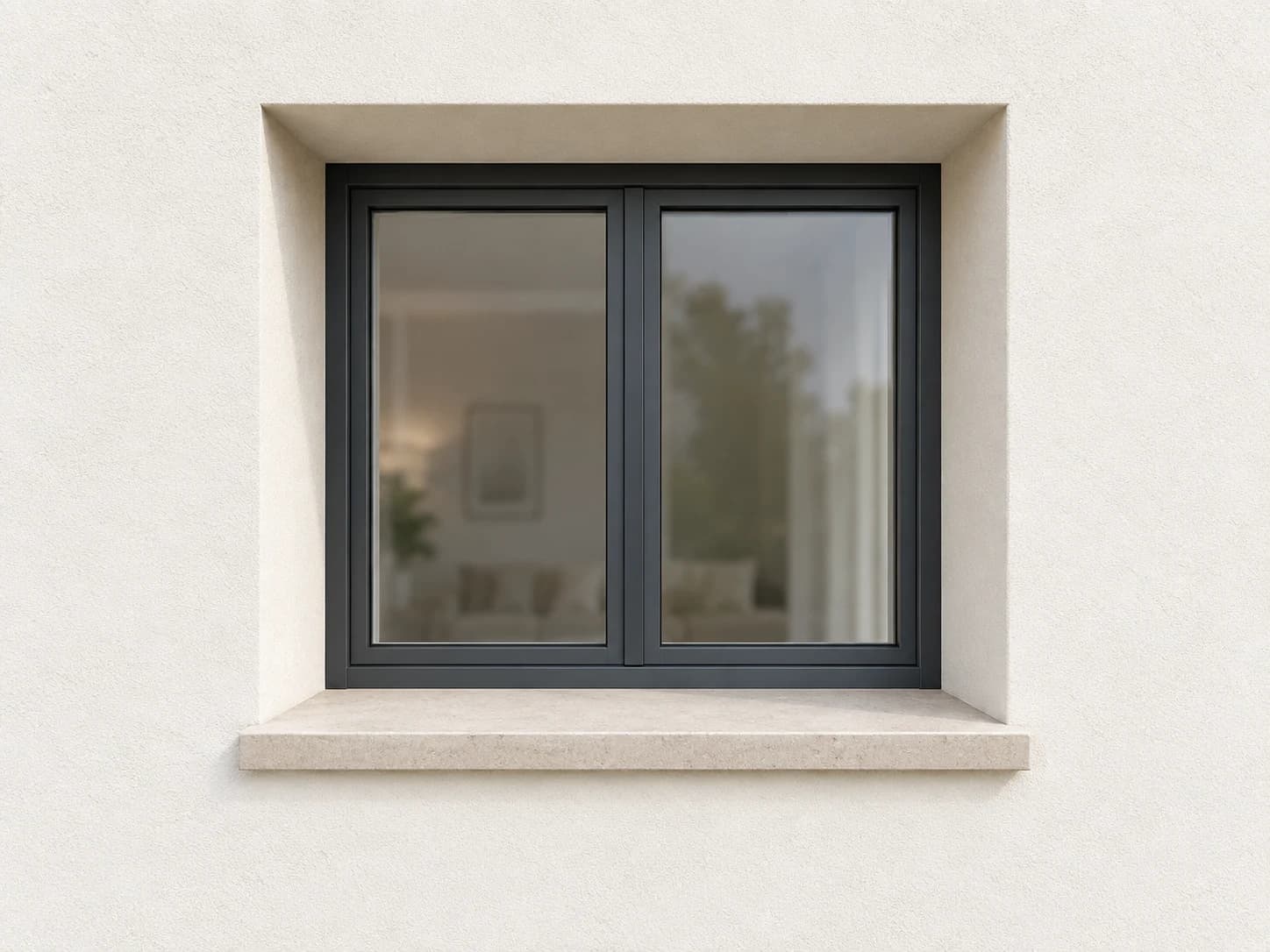

La largeur du tableau.

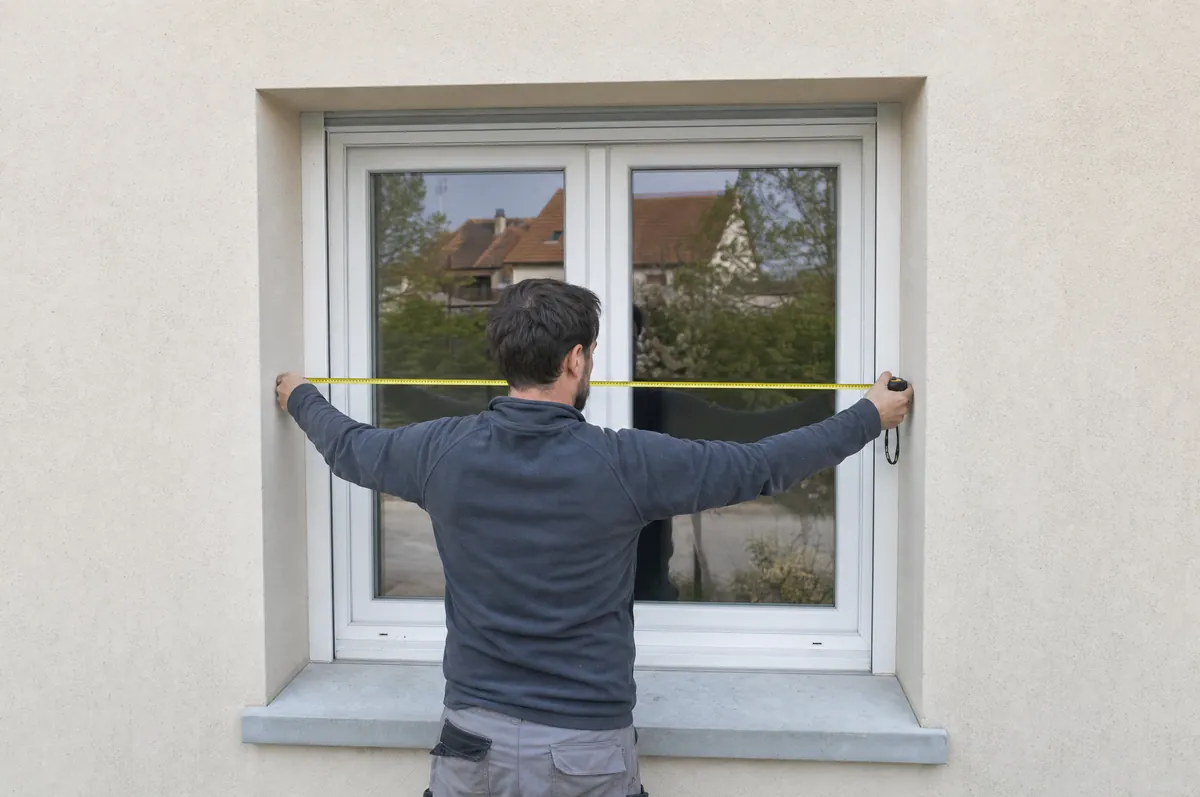

Depuis l’extérieur, mesurez entre les deux côtés du tableau, juste devant la fenêtre : en haut, au milieu et en bas.
La pose décide de la valeur à retenir : sous linteau, le coffre se loge dans le tableau, gardez la plus petite ; en façade, il se fixe sur le mur et recouvre l’ouverture, gardez la plus grande. Ne mesurez ni la fenêtre, ni l’ancien volet : seul le tableau compte.
C’est la largeur à saisir dans le configurateur, telle quelle, en centimètres (au millimètre près : 120,5 cm).
03 / Les bons repères
La hauteur du tableau.

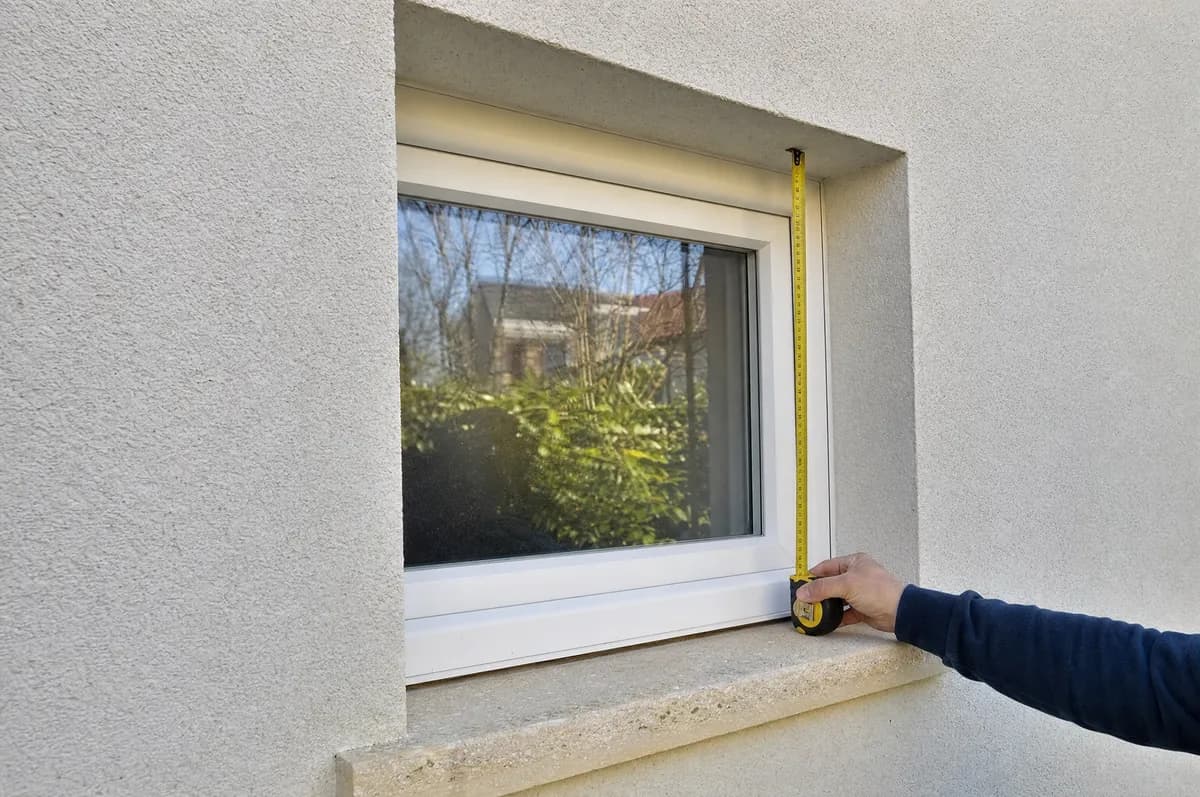

Mesurez de l’appui jusqu’au dessous du linteau, à gauche, au centre et à droite. Même règle : la plus petite sous linteau, la plus grande en façade.
L’appui est la pièce sur laquelle repose la fenêtre, en bas du tableau. Le linteau est le haut de l’ouverture.
C’est la hauteur à saisir dans le configurateur, sans ajouter le coffre.
| Volet rénovation | Largeur | Hauteur |
|---|---|---|
| Tablier aluminium, lame 39 | 70 à 300 (lame 55 au-delà) | 70 à 300 |
| Tablier aluminium, lame 55 | 80 à 400 | 70 à 250 |
| Tablier PVC | 70 à 160 | 70 à 220 |
| Solaire | 60 à 280 ou 300 selon le moteur | 70 à 240 |
| Avec moustiquaire | 70 à 180 | 70 à 240 |
Le configurateur vérifie aussi la surface totale (6 m² en lame 39, soit 200 cm de large au plus pour 300 cm de haut ; 9 m² en lame 55, 4,5 m² en PVC, 5,5 m² à la manivelle) et la combinaison largeur × hauteur de votre modèle.
04 / Les bons repères
Pose sous linteau : le coffre doit tenir dans le tableau.
Sous linteau, le coffre se loge en haut du tableau, devant la fenêtre. Deux vérifications : la hauteur qu’il occupe et la profondeur disponible.

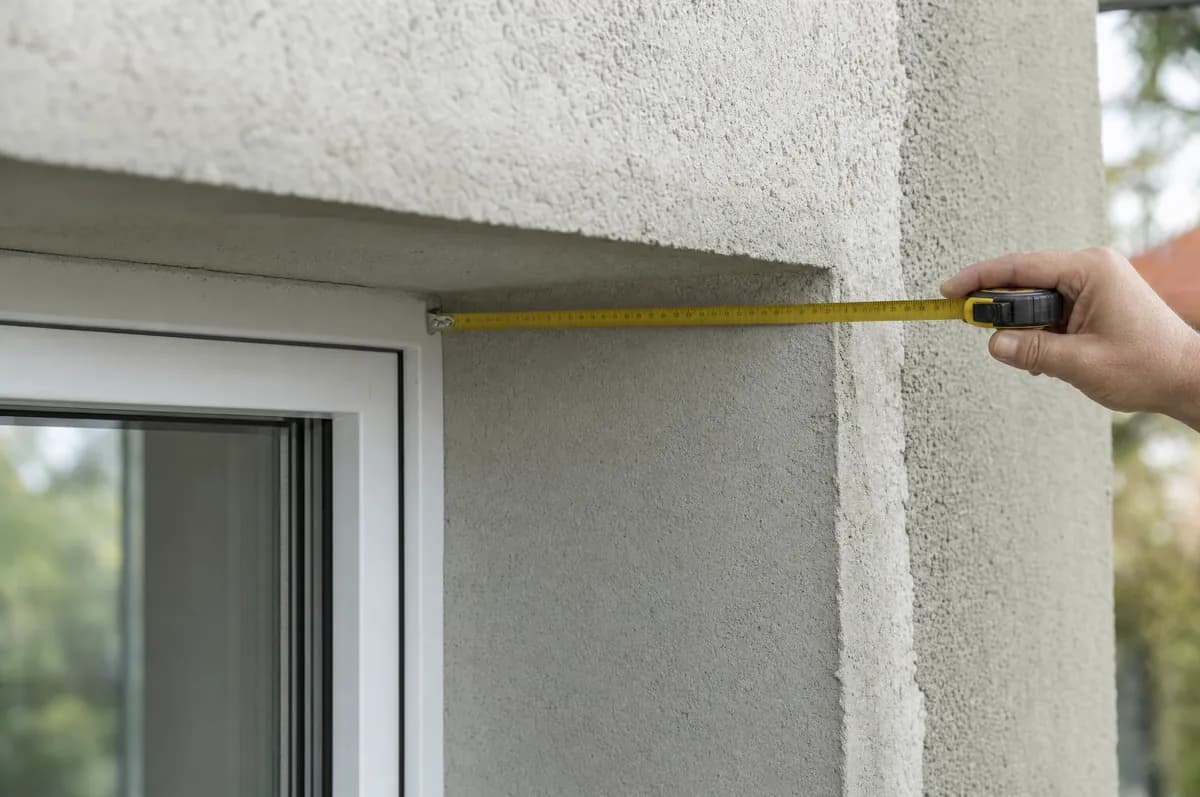

La profondeur du tableau. Mesurez en haut du tableau, de la fenêtre jusqu’au nu de la façade. Le coffre doit y tenir : comptez au moins sa taille, indiquée ci-dessous.
| Hauteur | Coffre |
|---|---|
| Jusqu’à 110 cm | 12,5 cm |
| Jusqu’à 160 cm | 13,7 cm |
| Jusqu’à 200 cm | 15 cm |
| Jusqu’à 260 cm | 16,5 cm |
| Jusqu’à 300 cm | 18 cm |
Lame 55 : coffre de 20,5 cm jusqu’à 190 cm de hauteur, 25 cm au-delà. Solaire et moustiquaire : coffres de 13,7 à 18 cm. Le configurateur affiche la taille exacte pour vos dimensions.
05 / Les bons repères
Pose en façade : de la place autour du tableau.
En façade, le coffre se fixe au-dessus du tableau et les coulisses de chaque côté, sur le mur. Vérifiez que la façade est libre sur ces trois côtés.
Au-dessus du tableau
Le coffre se pose sur le mur, au-dessus du linteau. Prévoyez une hauteur de mur libre au moins égale à sa taille, de 12,5 à 18 cm selon la hauteur, plus la place des fixations.
De chaque côté
Les coulisses se fixent sur le mur, de part et d’autre du tableau : 53 mm chacune avec une lame 39, 75 mm avec une lame 55. Rien ne doit gêner : descente de gouttière, câble, volet battant, angle de mur.
Saisissez toujours les cotes du tableau : le configurateur ajoute lui-même les coulisses et le coffre.
06 / Les bons repères
Ce que le configurateur calcule pour vous.
Vous saisissez le tableau ; le configurateur affiche le volet qui sera fabriqué. N’ajoutez et ne retirez rien vous-même.
| Pose | Calcul du volet fabriqué | Exemple pour un tableau de 120 × 135 cm |
|---|---|---|
| Sous linteau, sous linteau inversé | Tableau moins 5 mm en largeur et en hauteur, pour le jeu de pose. | Volet de 119,5 × 134,5 cm |
| En façade | Tableau plus les deux coulisses en largeur et la taille du coffre en hauteur, sans jeu retiré. | Lame 39 : volet de 130,6 × 148,7 cm |
Exemple en façade : 120 + 2 × 5,3 = 130,6 cm de large ; 135 + 13,7 (coffre) = 148,7 cm de haut. Ces dimensions s’affichent sous « Volet fabriqué » avant la commande.
07 / Les bons repères
Votre relevé, en un coup d’œil.
| Mesure | Où la prendre | Configurateur |
|---|---|---|
| Largeur | Entre les côtés du tableau : la plus petite sous linteau, la plus grande en façade | À saisir |
| Hauteur | De l’appui au linteau : la plus petite sous linteau, la plus grande en façade | À saisir |
| Profondeur | Sous linteau : de la fenêtre au nu de la façade | À vérifier |
| Mur libre | En façade : au-dessus et de chaque côté du tableau | À vérifier |
Les erreurs que l’on voit le plus souvent
- Mesurer la fenêtre ou l’ancien volet au lieu du tableau.
- Ajouter soi-même le coffre ou les coulisses : le configurateur s’en charge.
- Oublier la poignée de la fenêtre en pose sous linteau inversé.
- Oublier la gouttière ou le câble qui passe à côté du tableau en pose en façade.
Un doute ? Envoyez-nous vos cotes et une photo de la fenêtre vue de l’extérieur : nous vérifions avant la commande.
Les questions que l’on nous pose
Quelle dimension de coffre pour un volet roulant sous linteau ?
Elle dépend de la hauteur du volet : en aluminium lame 39, 12,5 cm jusqu’à 110 cm de haut, 13,7 cm jusqu’à 160 cm, 15 cm jusqu’à 200 cm, 16,5 cm jusqu’à 260 cm et 18 cm jusqu’à 300 cm. Sous linteau, le tableau doit avoir au moins cette profondeur ; le configurateur affiche la taille exacte pour vos dimensions.
Faut-il mesurer à l’intérieur ou à l’extérieur ?
À l’extérieur, sur le tableau : c’est là que le volet rénovation se pose. Les mesures intérieures de la fenêtre ne servent pas.
Mon tableau n’est pas d’équerre : que faire ?
Retenez la valeur qui correspond à votre pose — la plus petite sous linteau, la plus grande en façade. Si l’écart entre vos mesures dépasse quelques millimètres, envoyez-nous les trois relevés : nous vous disons si le volet peut le compenser.
J’ai un ancien volet roulant avec un caisson à l’intérieur : ce guide me concerne-t-il ?
Non : si vous gardez le caisson existant, c’est un volet traditionnel, qui se mesure autrement. Consultez le guide pour mesurer un volet roulant traditionnel ou tunnel.
Guide consacré à nos volets roulants rénovation à coffre extérieur, avec ou sans moustiquaire. Règles de calcul identiques à celles du configurateur. Photos de mise en situation illustratives. Tous les guides de prise de cotes
