Débordante, acier galvanisé, portillon et motorisation en option
À partir de1 029,04 € TTC
Manœuvre manuelle
L 1800 × H 1955 mm · Livraison offerte
Dimensions et options personnalisables dans le configurateur. Le visuel peut présenter une autre finition ou des équipements en option.

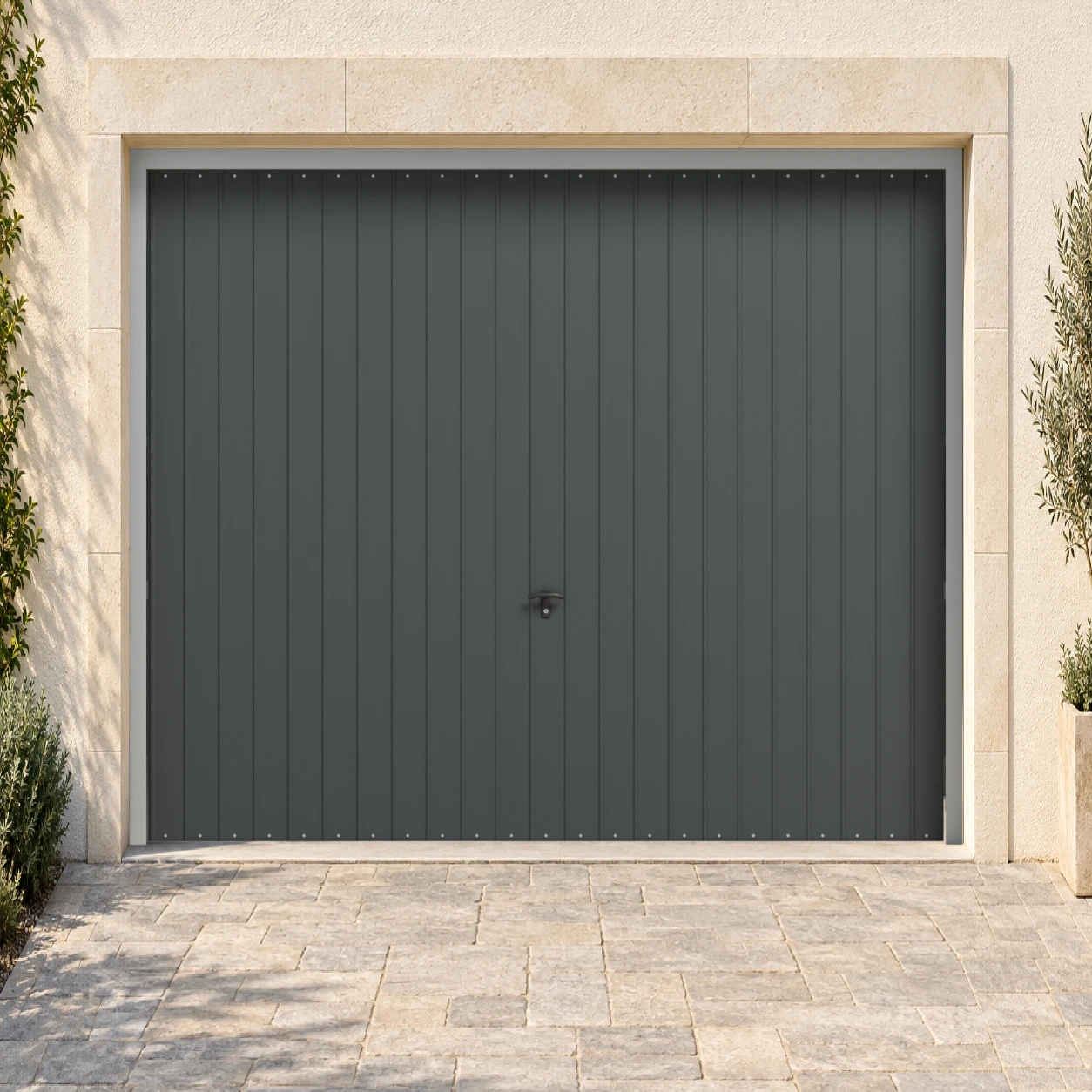

Porte de garage basculante sur mesure
Un tablier en acier qui bascule d’un seul tenant, et les options utiles pour votre garage.
Un cadre galvanisé, des bras latéraux et des ressorts qui équilibrent le tablier. De série, vous l’ouvrez à la main ; ensuite, vous ajoutez la finition, le portillon ou la motorisation compatible avec votre porte.
Une porte en tôle nervurée qui bascule d’un seul tenant.
Un double verrouillage sur les côtés et trois clés, en version manuelle.
Portillon, motorisation et commandes : vous les ajoutez selon vos besoins.

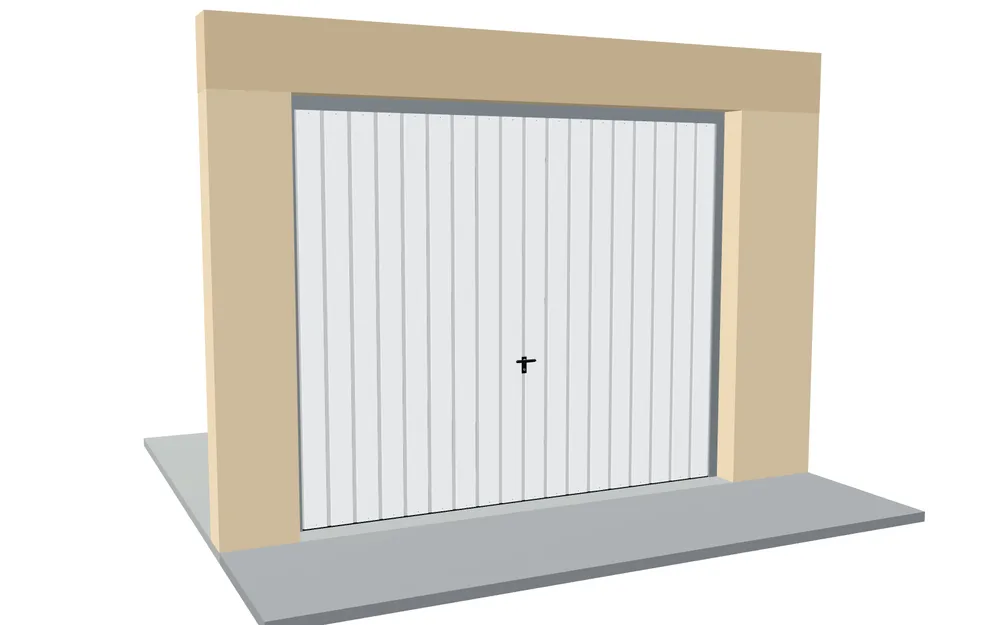

Vue 3D
Une porte basculante blanche, posée dans sa baie. À l’ouverture, le tablier pivote d’un seul bloc et vient se ranger à l’horizontale en haut de la baie, porté par les bras et les ressorts du mécanisme latéral. Ouvrez-la, ajoutez le portillon intégré et ouvrez-le, puis passez côté garage pour voir le mécanisme.
Le dessin de votre porte
Comparez les nervures et le portillon sur une porte aux mêmes proportions. Ces aperçus n’altèrent pas les choix de votre configurateur.
Le dessin classique : des lignes fines sur toute la hauteur du tablier.
Exemple sans portillon. Le blanc est la teinte de série ; l’anthracite de l’aperçu est une option.
Des lignes qui soulignent la largeur de la façade. Proposées uniquement sans portillon.
Uniquement sans portillon. C’est toujours un seul tablier, qui bascule d’un bloc.

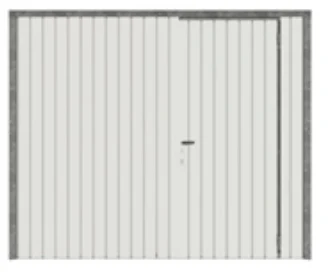

Une porte piétonne dans le tablier : vous entrez sans relever toute la porte.
Nervures verticales uniquement. Vous choisissez sa position (gauche, centre ou droite), puis son sens d’ouverture. Ici, un exemple avec portillon sur le côté.
Exemple sans portillon. Le blanc est la teinte de série ; l’anthracite de l’aperçu est une option.
Le rendu en situation

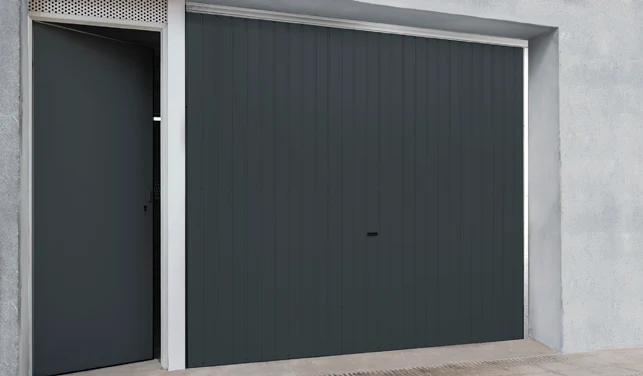

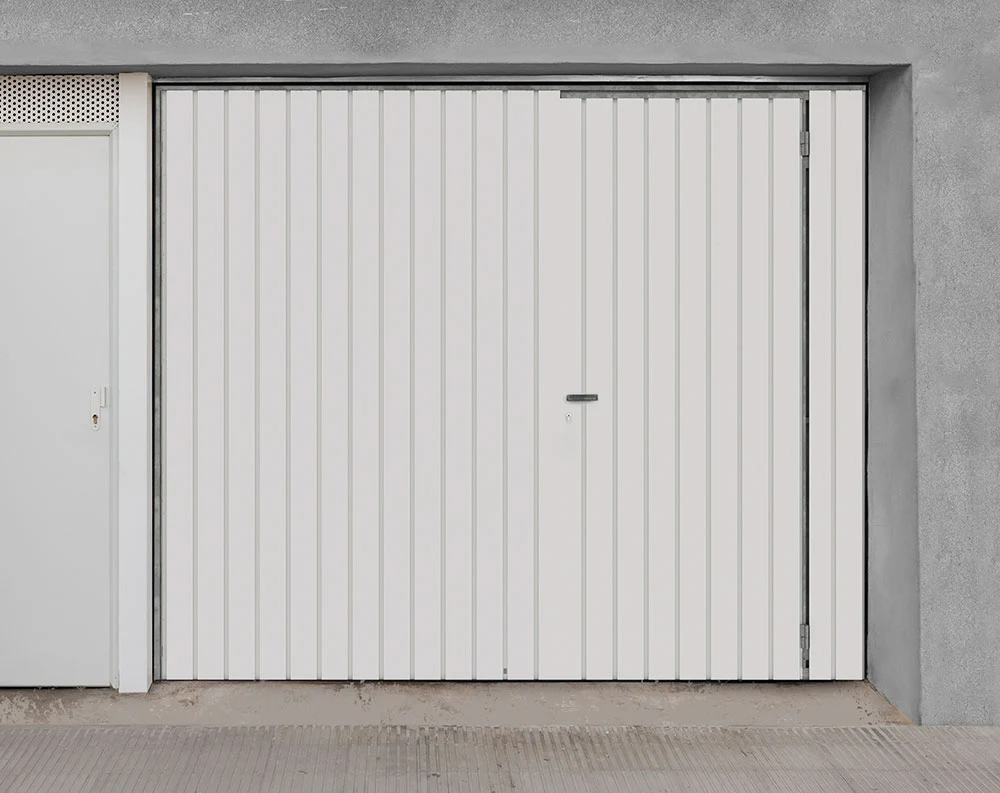

Deux portes posées, pour voir les nervures et la finition en vrai. Ce sont des exemples : seules les options de votre récapitulatif sont comprises.
Votre finition extérieure
Le blanc Pyrénées est de série. Anthracite, marron tabac ou imitation bois foncé sont en option, tout comme un laquage extérieur RAL sablé.
Teintes indicatives à l’écran. La couleur choisie est celle de la face extérieure. L’imitation bois est un décor sur la tôle : la porte reste en acier.
La construction en clair

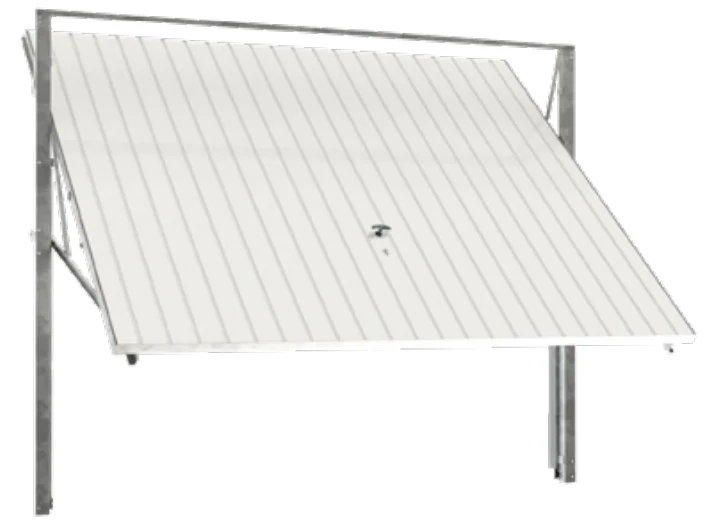

Le cadre porte l’ensemble, les ressorts équilibrent le tablier, la serrure le verrouille sur les côtés.
Il se fixe au mur et porte tout le mécanisme. Ses montants font 50 ou 100 mm, selon les dimensions de la porte et la quincaillerie retenue.
Les ressorts protégés équilibrent le tablier pendant la manœuvre. Une barre relie les leviers des deux côtés et stabilise le mouvement.
La serrure verrouille la porte des deux côtés, sans point de fermeture au sol. Elle est fournie avec trois clés.
Une fois ouvert, le tablier occupe l’espace sous le plafond et déborde à l’extérieur. Une motorisation ajoute son propre rail.
Voir les espaces à prévoirLes options qui changent le quotidien
De base, la porte est manuelle, blanche, à nervures verticales et sans portillon. Ajoutez ensuite ce qui vous sert au quotidien : le configurateur ne propose que les équipements compatibles.
Vous entrez dans le garage à pied, sans relever la porte. Choisissez la position du portillon — gauche, centre ou droite — puis son sens d’ouverture.
Passage 810 × 1 960 mm de haut, sous réserve d’une hauteur de porte d’au moins 2 055 mm. Nervures verticales uniquement.
Motorisation standard ou Somfy io, selon la surface de la porte et la présence d’un portillon. Le kit comprend le rail adapté et deux télécommandes.

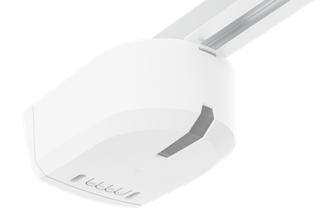

Photo d’exemple d’un moteur Somfy. Moteur livré non monté ; modèle et accessoires selon vos choix.
Télécommande supplémentaire, clavier à code, débrayage extérieur, batterie de secours ou photocellules : chaque moteur a ses accessoires. Si vous motorisez une porte à portillon, faites valider le contact de sécurité adapté par votre installateur.
Découvrir les équipements et leurs conditionsUn besoin particulier ?
Les hublots, les ouvertures de ventilation et la version à panneaux isolants existent pour cette porte, sur étude, hors configuration en ligne : ils ne sont ni ajoutés ni chiffrés sur cette page.
Parlons de votre projetFiche technique
Ces repères concernent le modèle en tôle proposé ici. Les plages du configurateur restent soumises aux combinaisons de la grille et aux équipements choisis.
Le modèle configuré ici est une porte en tôle. Les panneaux isolants de 40 mm concernent une autre version, non proposée sur cette page. Aucune performance thermique ou acoustique n’est annoncée pour cette configuration.
Oui. Le tablier est débordant pendant sa course. Vérifiez le dégagement devant la façade et sous le plafond, y compris par rapport au véhicule et aux obstacles. Ce n’est pas une porte sans débordement.
Il n’y a pas de rails de guidage du tablier au plafond en version manuelle, mais la porte occupe de l’espace en position ouverte. Le moteur optionnel et son rail demandent également une réservation.
Non, pas dans cette gamme configurée en ligne. Le portillon est associé aux nervures verticales. Les nervures horizontales sont proposées uniquement sans portillon.
Les photos montrent des exemples de construction. Le dessin et le récapitulatif du configurateur reprennent vos dimensions, votre couleur et vos options.
Gardez la zone de mouvement dégagée et suivez les prescriptions du document livré. Faites vérifier tout déséquilibre, bruit anormal ou défaut de fermeture par un professionnel. Ne démontez pas les ressorts et leurs protections.
Garanties & qualité
La garantie court à partir de la livraison. Elle couvre le remplacement ou la réparation des pièces reconnues défectueuses, pour une porte posée selon la notice et entretenue régulièrement.
Le cadre, le tablier et le mécanisme de basculement de votre porte.
Le moteur et ses commandes, si vous les avez choisis.
Ces garanties commerciales s’ajoutent aux garanties légales de conformité et des vices cachés, qui s’appliquent dans tous les cas.
Le guide de prise de cotes
Un mètre, quelques relevés et une vue dégagée de votre garage. Toutes les mesures se prennent en millimètres, sur maçonnerie et sol finis, avant la pose de la porte.
Ne mesurez pas l’ancienne porte ni son cadre. N’ajoutez et ne retirez aucun jeu vous-même. Les dimensions hors tout de la future porte et son passage libre sont des informations distinctes.
01 / Les dimensions à saisir
Prenez trois mesures dans chaque sens et conservez les trois relevés. Pour la saisie, la pose décide : en applique, la porte couvre l’ouverture, retenez la plus grande ; en tunnel, elle se loge dedans, retenez la plus petite.
Mesurez entre les murs en haut A, au milieu B et en bas C. Le mètre reste horizontal.
À saisir dans « Largeur » : la plus grande des trois mesures en applique, la plus petite en tunnel.
Mesurez du sol fini au-dessous du linteau, à gauche A, au centre B et à droite C. Le mètre reste vertical.
À saisir dans « Hauteur » : la plus grande des trois mesures en applique, la plus petite en tunnel.
Une ouverture en biais, un sol en pente ou des mesures différentes ? Gardez toutes les valeurs, contrôlez les diagonales et transmettez-nous des photos avant de commander. Ne corrigez pas les cotes au hasard.
02 / La place autour de l’ouverture
Placez-vous dans le garage, face à l’extérieur. À gauche et à droite correspondent toujours à cette vue intérieure.
Mesurez entre le haut de l’ouverture et le plafond, en plusieurs points. S’il y a une poutre ou un tuyau, relevez aussi l’espace réellement libre sous cet obstacle.
Mesurez entre le bord gauche de l’ouverture et le mur latéral. Vérifiez cet espace sur la hauteur et repérez les obstacles. Si le mur arrive au bord de l’ouverture, notez 0 mm.
Faites le même relevé à droite. Ne reprenez pas automatiquement la valeur de gauche : les deux écoinçons peuvent être différents. Notez 0 mm s’il n’y a aucun retour de mur.
En version manuelle standard : 45 mm. Avec une motorisation : prévoir au moins 100 mm, à confirmer suivant le moteur et le montage. Ce sont des repères de réservation, pas des valeurs à ajouter à la hauteur saisie.
03 / Votre type de pose
Choisissez votre montage dans le configurateur. Les vues de dessus ci-dessous expliquent où se situe le cadre par rapport à la maçonnerie.
Le cadre se fixe derrière l’ouverture, côté intérieur.
Vérifiez les retours de mur à gauche et à droite, la place sous le plafond et la surface disponible pour fixer le cadre.
Le cadre se fixe dans l’épaisseur de l’ouverture.
Relevez aussi la profondeur du tableau et contrôlez les supports de fixation. Le cadre occupe une partie de l’ouverture : le passage libre sera plus petit.
À prévoir pour la pose
Le prix de base prévoit :
Si votre baie ne les offre pas, la pose en tunnel ou la motorisation standard permettent le plus souvent de poser la porte quand même. Nous vérifions ces cotes avec vous avant la fabrication.
Les cadres latéraux de 50 ou 100 mm dépendent de la quincaillerie, des dimensions et du portillon. Ces valeurs ne sont pas un jeu à déduire de vos mesures, ni un écoinçon minimum universel.
04 / Le mouvement de la porte
Une porte basculante débordante avance à l’extérieur avant de se ranger sous le plafond. Vérifiez toute la course, pas seulement la position fermée.
Relevez l’espace disponible devant la façade : véhicule, mur, pente ou passage ne doivent pas gêner la manœuvre.
Repérez poutres, luminaires, tuyaux et étagères. Même sans rails de guidage du tablier, la porte ouverte occupe cet espace. Un moteur ajoute son rail.
Le dégagement nécessaire dépend de la hauteur de porte et des équipements. Le plan adapté à votre configuration permet de le vérifier.
Votre relevé est prêt
Largeur, hauteur, linteau, écoinçons gauche et droit, profondeur et dégagement extérieur. Ajoutez votre choix applique/tunnel et des photos de l’ouverture.
Télécharger la fiche et le relevé à remplirNous pouvons vous aider à préparer votre projet.
01 79 72 52 25Contacter Onlybaie ↗Ce guide explique la prise de mesures ; il ne remplace pas une notice d’installation. Faites vérifier les supports, les fixations et les réservations. Les ressorts sont sous tension : leur réglage est réservé à un professionnel.
Documentation Onlybaie
Construction, équipements et prise de cotes : retrouvez votre porte basculante dans une fiche de cinq pages, avec les schémas applique/tunnel et un relevé à remplir.
Fiche technique Onlybaie
Cadre, tablier, ressorts, verrouillage et options. Cinq relevés illustrés, les deux types de pose et une fiche à compléter pour préparer votre projet.
Télécharger la fiche techniqueLa notice d’installation, d’utilisation et d’entretien doit correspondre à la porte livrée. Avec une motorisation, il faut aussi la notice du moteur, de son rail et de ses sécurités. Demandez-nous les documents adaptés avant toute intervention.
Les plages indiquées sont celles du configurateur. Le cadre, le passage libre et les réservations dépendent du montage et des équipements : faites confirmer le plan correspondant à votre projet.
Portillon, finition, moteur et accessoires sont distingués de l’équipement de série. Les hublots, la ventilation et la version isolée restent sur étude, hors configuration en ligne.
Édition septembre 2026 · Le PDF ne se charge que lorsque vous l’ouvrez ou le téléchargez.
De série & en option
La porte de base est manuelle, blanche, à nervures verticales et sans portillon. Seuls les équipements sélectionnés dans votre récapitulatif sont compris dans votre commande.
Cadre et tôle galvanisés, mécanisme latéral à ressorts, barre stabilisatrice et serrure de la porte manuelle. Le tablier est livré prémonté dans son cadre.
Nervures horizontales sans portillon, teintes anthracite, marron ou imitation bois et laquage extérieur RAL sablé sont proposés en option.
Le portillon peut se placer au centre, à gauche ou à droite. Sa position et son sens d’ouverture sont deux choix distincts.
Passage 810 × 1 960 mm de haut, sous réserve d’une hauteur de porte d’au moins 2 055 mm. Sens standard : poussant gauche vu de l’intérieur.
Avec portillon : nervures verticales uniquement.
Motorisation & commandes
Deux familles sont proposées : motorisation standard et Somfy io. Le configurateur filtre les modèles suivant la surface de la porte et la présence d’un portillon.
La puissance dépend de la porte ; les petits moteurs ne sont pas tous compatibles avec le portillon. Le kit configuré comprend le rail adapté et deux télécommandes. Le moteur est livré non monté.
Télécommande supplémentaire, clavier à code, commande murale ou contacteur à clé : les accessoires proposés dépendent de la famille de moteur sélectionnée.
Débrayage extérieur, batterie de secours, photocellules, feu clignotant ou contact de portillon : vérifiez les équipements compatibles et nécessaires à votre installation. Ils ne sont pas tous inclus de série.
Le dispositif de sécurité du portillon doit être compatible avec l’automatisme et empêcher la manœuvre de la porte principale lorsque le portillon est ouvert. Faites valider l’ensemble par votre installateur.
Ces possibilités apparaissent dans la documentation, mais ne sont pas sélectionnables sur cette page. Elles ne sont ni incluses ni chiffrées automatiquement. Contactez-nous pour un besoin spécifique.
