2 vantaux · 2 rails
Deux vantaux coulissent sur deux rails et se superposent à l’ouverture.
- Largeur maxi
- 3 600 mm
- Hauteur maxi
- 2 450 mm

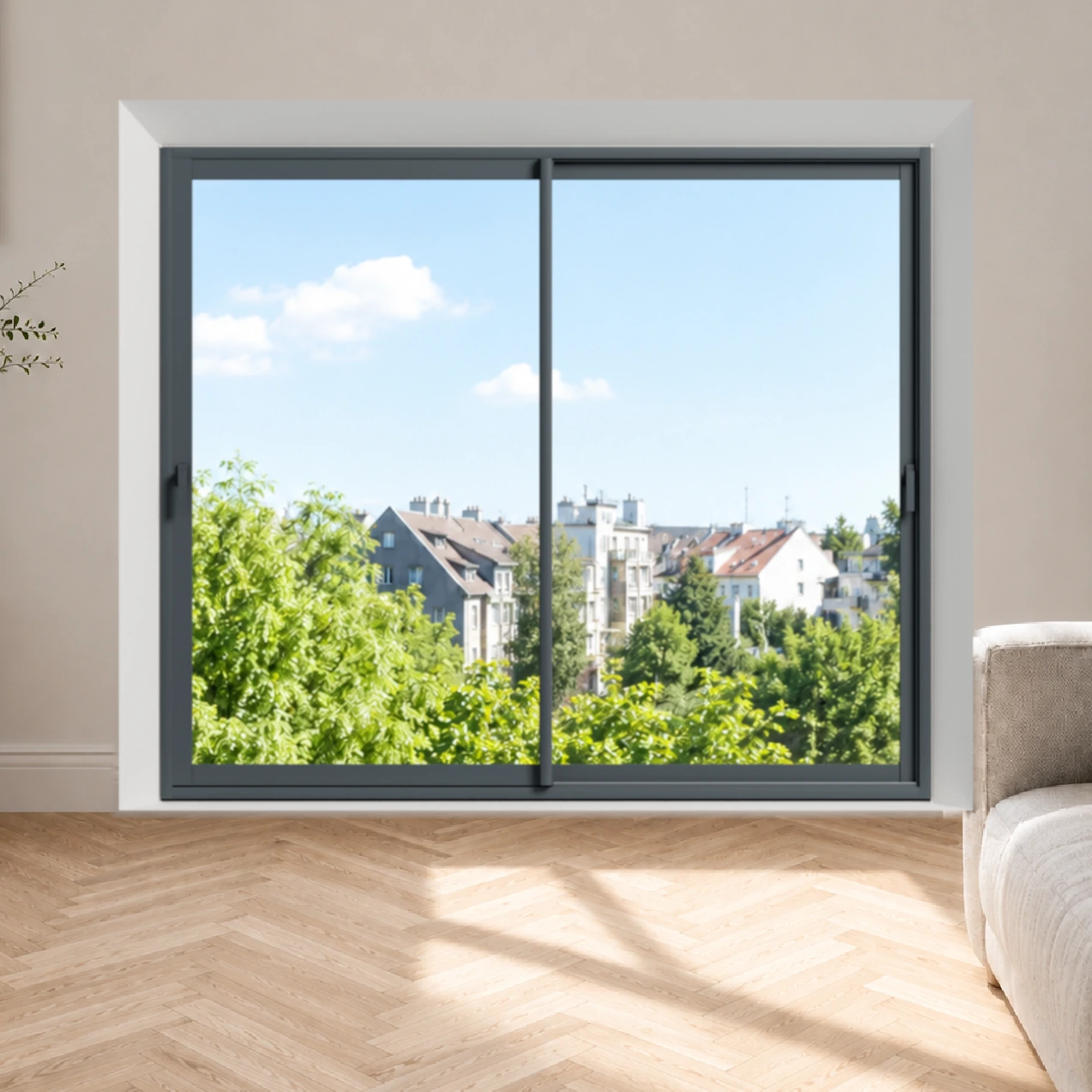

Baie coulissante aluminium 2 vantaux sur mesure
Grande ouverture sans empiètement intérieur
- Matériau
- Aluminium
- Fabrication
- Sur mesure
À partir de681,42 € TTC
L 885 × H 455 mm · Livraison offerte
Ce prix comprend
- Aluminium blanc RAL 9016
- Pose : En feuillure
- Dormant : Sans recouvrement intérieur
- Fermeture : 2 points de fermeture (selon la hauteur)
- Vitrage thermique clair · sans volet ni motorisation
Dimensions et options personnalisables dans le configurateur. Le visuel peut présenter une autre finition ou des équipements en option.
- Garantie 15 ansVoir conditions
- Configurateur en ligneDimensions, coloris et options
- Prix immédiatSelon votre configuration
- Livraison offerte en France continentaleConditions de livraison
Baies vitrées coulissantes aluminium
Des ouvertures larges.
Une mécanique
bien pensée.
Des vantaux qui glissent sur leurs rails, des profils à rupture thermique et un passage qui se dégage sans qu’un vantail ne vienne dans la pièce.
Un design droit, des chariots réglables — les roulettes sous chaque vantail —, une fermeture à crochets et un vitrage choisi selon votre exposition. Du coulissant deux vantaux à l’ensemble six vantaux, les rails et les équipements suivent le format de la baie.
Fabrication française.Dimensions et finitions sur mesure.
2 vantaux · 2 railsVotre modèle
Rupture thermiqueDormant et ouvrants isolés
Double vitrage 24 mm4/16/4 FE argon de série
17 finitionsIntérieur et extérieur au choix
01 / Comprendre les compositions
Le nombre de rails
change l’ouverture.
Chaque vantail roule sur son rail. Quand vous ouvrez, les vantaux se rangent les uns derrière les autres : le nombre de vantaux et de rails décide de la place dégagée.
3 vantaux · 3 rails
Trois vantaux se superposent sur trois rails pour dégager une ouverture plus large.
- Largeur maxi
- 5 400 mm
- Hauteur maxi
- 2 450 mm
4 vantaux · 2 rails
Deux paires de vantaux sur deux rails dégagent le passage depuis le centre.
- Largeur maxi
- 6 000 mm
- Hauteur maxi
- 2 450 mm
6 vantaux · 3 rails
Deux modules de trois vantaux, chacun sur trois rails, composent cette grande baie.
- Largeur maxi
- 6 300 mm
- Hauteur maxi
- 2 450 mm
Schémas de principe, baie fermée. Largeur et hauteur maxi sont des limites de gamme : elles ne sont pas systématiquement cumulables et dépendent de la pose, du vitrage et de la composition. Toutes nos baies coulissantes montent jusqu’à 2 450 mm de haut. Le passage une fois ouvert est plus étroit que la largeur totale de la baie.
05 / Adapter le vitrage
Soleil, bruit, vis-à-vis :
le vitrage qu’il vous faut.
Sur une grande baie, le verre compte autant que le profil. Choisissez-le selon la pièce et ce qu’il y a autour.
Contrôle solaire
L’option ECLAZ SUN retient une partie de la chaleur du soleil avant qu’elle n’entre par la baie. C’est un autre vitrage que celui du pack isolation.
Les températures du schéma sont illustratives.
Acoustique
Rue passante ? Le vitrage asymétrique 6/14/4 ou le feuilleté 44.2 Silence atténuent le bruit. Le résultat dépend de toute la baie et de sa pose.
Feuilleté & intimité
Le feuilleté 44.2 retient les morceaux de verre en cas de bris. Pour qu’on ne voie pas chez vous, choisissez un verre imprimé G200 ou dépoli acide.
Schémas de principe © Saint-Gobain. La taille des vantaux et le poids du vitrage jouent sur les limites de fabrication et sur les performances.
06 / Couleurs & finition
17 finitions,
dehors et dedans.
Blanc, gris, teintes texturées ou sablées, anodisé argent, aspect chêne doré : la même couleur sur les deux faces, ou votre finition extérieure avec un intérieur blanc.
Une particularité des coulissantsLe chêne doré
Le chêne doré
existe aussi sur les deux faces.
L’aspect bois se choisit à l’extérieur avec un intérieur blanc, ou sur les deux faces de la baie. C’est une possibilité propre aux coulissants.
- BlancRAL 9016
- Gris clairRAL 7035
- BeigeRAL 1015
- Rouge foncéRAL 3004
- Bleu foncéRAL 5003
- Gris anthraciteRAL 7016
- Gris QuartzRAL 7039
- Gris aluminiumRAL 9006
- Gris alu foncéRAL 9007
- Noir graphiteRAL 9011
- Brun grisRAL 8019
- Gris ombreRAL 7022
- Gris sabléFinition 2900
- Noir sabléFinition 2100
- Mars sabléFinition 2525
- Anodisé argentAspect anodisé
- Chêne doréAspect bois
Préparation de surface et thermolaquage
Le label Qualimarine encadre la préparation de surface et le thermolaquage des profils, pour une meilleure tenue à la corrosion. L’anodisation, elle, est un autre traitement. Un nettoyage régulier des profils et des rails garde la finition et le coulissement en bon état.
Teintes indicatives à l’écran. 2100, 2900 et 2525 sont des finitions sablées, pas des références RAL. La finition d’une poignée ou d’un volet peut différer de celle de la baie.
Caractéristiques
02 / Profils, rails & chicanes
Ce qu’il y a
dans un coulissant.
Chaque vitrage est porté par un cadre mobile qui roule de côté sur ses chariots. Au milieu, les vantaux se recouvrent sur des profils appelés chicanes.
- 01
Rupture de pont thermique
L’aluminium conduit le froid : des barrettes isolantes coupent le passage entre l’extérieur et l’intérieur, dans le dormant comme dans les ouvrants.
- 02
Rails anodisés et chariots réglables
Les vantaux roulent sur des rails anodisés noirs. Les chariots — simples, doubles ou triples selon le poids du vantail — se règlent en hauteur pour un coulissement bien ajusté.
- 03
Recueil d’eau droit et butées
La traverse basse recueille l’eau et l’évacue. Les butées arrêtent les vantaux en fin de course ; les profils sont assemblés en coupe droite, sans pièce de liaison visible.
64 mm sur le profil illustré
Un repère pour la finesse du cadre. Cette cote est celle du profil montré — pas l’épaisseur du dormant ni la largeur de la jonction centrale.
Une chicane adaptée au format
Sur les fenêtres coulissantes peu hautes, le profil central reste fin.
Un renfort pour les grandes hauteurs
Sur les grandes hauteurs, la section centrale est renforcée selon les dimensions de la baie. Un cache clipsé habille le haut du profil, côté intérieur.
Sur les baies de couleur
Le système ADC maîtrise l’effet bilame
Au soleil, les deux faces d’un profil ne chauffent pas pareil et ne se dilatent pas pareil. Le dispositif ADC — Anti-Déformation Contrôlée — équipe les coulissants de couleur pour contenir cette déformation et garder une baie qui coulisse bien.
04 / Isolation & packs
Du vitrage
jusqu’au fond des rails.
De série, le double vitrage 4/16/4 à faible émissivité avec argon est monté avec un intercalaire aluminium noir. Les intercalaires Warm Edge et Warm Edge+ sont proposés en option.
Référence de gamme · coulissant 2 vantaux
Vitrage ECLAZ ZEN
et Warm Edge+
Valeurs de référence du coulissant deux vantaux équipé du vitrage 4/16/4 ECLAZ ZEN argon et de l’intercalaire Warm Edge+, c’est-à-dire le pack Performance & Isolation.
- Uw
- 1,3 W/(m²·K)Isolation de la menuiserie
- Sw
- 0,51Facteur solaire
- TLw
- 66 %Transmission lumineuse
Valeurs de référence pour cet équipement précis : avec le vitrage standard, elles sont différentes, et elles ne se généralisent pas aux trois, quatre ou six vantaux. Vos dimensions et votre composition font les performances de votre baie.
Pack Performance & Isolation
- Mousses isolantes dans les profils.
- Obturateurs de chicane et guides avec brosses intégrées.
- Profils de protection thermique sur les rails et montants.
- Vitrage ECLAZ ZEN avec intercalaire Warm Edge+, sur la composition de base.
Vitrage plus isolant et renforts thermiques s’ajoutent à la rupture de pont thermique des profils.
Pack Confort & Design
- Poignée design à commande 20°.
- Profils de finition et d’isolation sur les montants.
- Poignée assortie dans les finitions prévues pour le pack.
Caches noirs sur une baie de couleur, blancs sur une baie blanche. Pas de poignée assortie en chêne doré, anodisé argent ni noir RAL 9011 dans ce pack.
08 / Certifications & performances
Les certifications
des coulissants.
Les essais sont faits sur des compositions, des dimensions et des équipements précis. Le classement AEV dit comment la baie résiste à l’air, à l’eau et au vent.
Configurations certifiées NF
Le certificat des coulissants couvre les modèles à deux, trois et quatre vantaux qu’il décrit, dans leurs limites de dimensions et d’équipements.
Vitrages certifiés CEKAL
CEKAL certifie le vitrage isolant lui-même : sa qualité de fabrication et sa durabilité.
Émissions classées A+
Le meilleur classement de l’étiquette des émissions de substances volatiles dans l’air de la pièce.
Référence 2 vantaux
sur 2 rails
Classement AEV dans le périmètre certifié.
- A*3
- Perméabilité à l’air
- E*5B
- Étanchéité à l’eau
- V*A2
- Résistance au vent
Le trois vantaux sur trois rails est classé A*3 E*6B V*A2 ; les deux et quatre vantaux sur deux rails, A*3 E*5B V*A2. Ces classements ne couvrent pas toutes les dimensions, ni automatiquement les six vantaux ou les blocs-baies avec volet intégré.
Garanties
Garanties & qualité
Une baie coulissante aluminium garantie jusqu’à 15 ans.
La garantie court à partir de la livraison. Elle couvre le remplacement ou la réparation des pièces reconnues défectueuses, pour une menuiserie posée et entretenue normalement.
- 15 ans
Laquage
La couleur et la brillance des teintes du nuancier. Laquage sous label Qualimarine.
- 10 ans
Anticorrosion
Le traitement de l’aluminium avant laquage : ni corrosion, ni écaillage.
- 10 ans
Cadre
Le dormant en aluminium : aspect, déformation, assemblage et étanchéité.
- 10 ans
Vitrage
Pas d’embuage ni de défaut d’aspect à l’intérieur du double vitrage.
- 2 ans
Ouvrants et quincaillerie
Les profilés d’ouvrants, les poignées, les ferrures et les accessoires.
Laquage labellisé
Une finition labellisée, qui tient.
Le laquage de l’aluminium est réalisé sous un label de qualité reconnu. C’est ce qui permet une garantie de 15 ans sur la couleur, la brillance et la tenue à la corrosion.
- QualimarineLabel du laquage destiné aux atmosphères agressives, en bord de mer comme en milieu urbain ou industriel.
Pour en profiter pleinement
- Gardez le film de protection des profilés pendant le chantier, puis retirez-le dans les 4 mois suivant la livraison.
- Faites poser vos menuiseries dans les règles de l’art, d’aplomb et de niveau, en suivant la notice.
- Nettoyez régulièrement les profilés et les vitrages avec des produits doux.
- Vérifiez votre commande à la livraison et notez toute réserve sur le bon du transporteur.
Ces garanties commerciales s’ajoutent aux garanties légales de conformité et des vices cachés, qui s’appliquent dans tous les cas.
Pose & mesures
Voir pour mieux comprendre
Votre pose, sous tous les angles
Tournez autour de la coupe pour voir comment le cadre rejoint le mur et le sol.
Coupe de principe sur deux rails. Dimensions, profils et finitions selon votre modèle et vos options.
07 / Préparer la pose & l’occultation
Le seuil, le dormant
et la place du volet.
Dès la prise de mesures, pensez à la maçonnerie, au niveau du sol fini (une fois le carrelage posé) et à l’épaisseur du doublage.
Applique, tunnel, feuillure ou rénovation
Le dormant se choisit selon la pose et la profondeur qu’il faut aux rails : trois rails demandent plus d’épaisseur que deux.
Préparer le passage au niveau du sol
Le profil bas du coulissant fait 38 mm sur le dessin. Une fois posé, le ressaut dépend du niveau du sol fini et de l’encastrement : ce ne sera pas forcément 38 mm.
Les seuils encastrés ou semi-encastrés ne sont pas proposés dans ce configurateur.
Volet roulant intégré · selon dimensions
Filaire ou radio io
Alimentation électrique à prévoir
Un bloc-baie avec tablier aluminium
Le coffre du volet est au-dessus de la baie, côté intérieur. Vous le commandez à la manivelle, par un moteur Somfy filaire ou par radio Somfy io. Le moteur fait monter le volet ; les vantaux de la baie restent manuels.
La manivelle s’arrête à 2 200 mm de largeur. Le volet monobloc existe jusqu’à 3 200 mm de largeur et 2 450 mm de hauteur, selon la pose et les compatibilités : une très grande baie n’aura donc pas forcément son volet intégré.
Finition blanche ou assortie, avec volet blanc pour une menuiserie anodisée argent.
Filaire ou radio ioAlimentation électrique à prévoir
Documentation
Le catalogue de la gamme et nos guides pour préparer votre commande. Ils ne remplacent pas l’aide à la mesure du configurateur, ni les instructions livrées avec vos équipements.
Catalogue menuiseries aluminium
Coulissants, galandages, fenêtres et portes-fenêtres, vitrages, volets et maison connectée.
Télécharger
Préparer et utiliser votre baie
Le seuil, le dormant, le volet intégré, puis la fermeture et les poignées au quotidien.
TéléchargerUn entretien régulier de votre baie est une condition de la garantie : voir les conditions. Le guide illustré est aussi en ligne : Comment mesurer une baie vitrée coulissante.
Équipements
03 / Manœuvre & verrouillage
Des crochets pour fermer.
Des poignées pour manœuvrer.
Quand vous tournez la poignée, la crémone inox commande des crochets réglables qui s’accrochent dans le dormant. Le configurateur propose 2, 3 ou 5 points selon le modèle et ses dimensions.
Rotation à 180°
Un demi-tour de poignée, soit 180°, commande la fermeture. Un anti-fausse-manœuvre est intégré au mécanisme.
Un mouvement à 20°
La poignée design est saillante, bien en main, et se commande d’un geste court : 20° de rotation de la poignée (le vantail, lui, coulisse comme d’habitude).
Variante du deux vantaux
La fenêtre panoramique
Jusqu’à 1 250 mm de hauteur, la version panoramique a sa poignée intégrée au montant central. Elle est réservée aux fenêtres (pas aux baies de passage) et n’existe pas en chêne doré ni en anodisé argent.
À partir de681,42 € TTC
L 885 × H 455 mm · Livraison offerte
Ce prix comprend
- Aluminium blanc RAL 9016
- Pose : En feuillure
- Dormant : Sans recouvrement intérieur
- Fermeture : 2 points de fermeture (selon la hauteur)
- Vitrage thermique clair · sans volet ni motorisation
Dimensions et options personnalisables dans le configurateur. Le visuel peut présenter une autre finition ou des équipements en option.
Un exemple de configuration
Consultez cet exemple chiffré, puis adaptez les dimensions et les options à votre projet.
Baie coulissante aluminium 2 vantaux 2 rails sur mesure · 2400 × 2150 mm · Blanc RAL 9016
