Rainures
Des lignes verticales régulières qui rythment la façade.
Grain bois ou Surface lisse

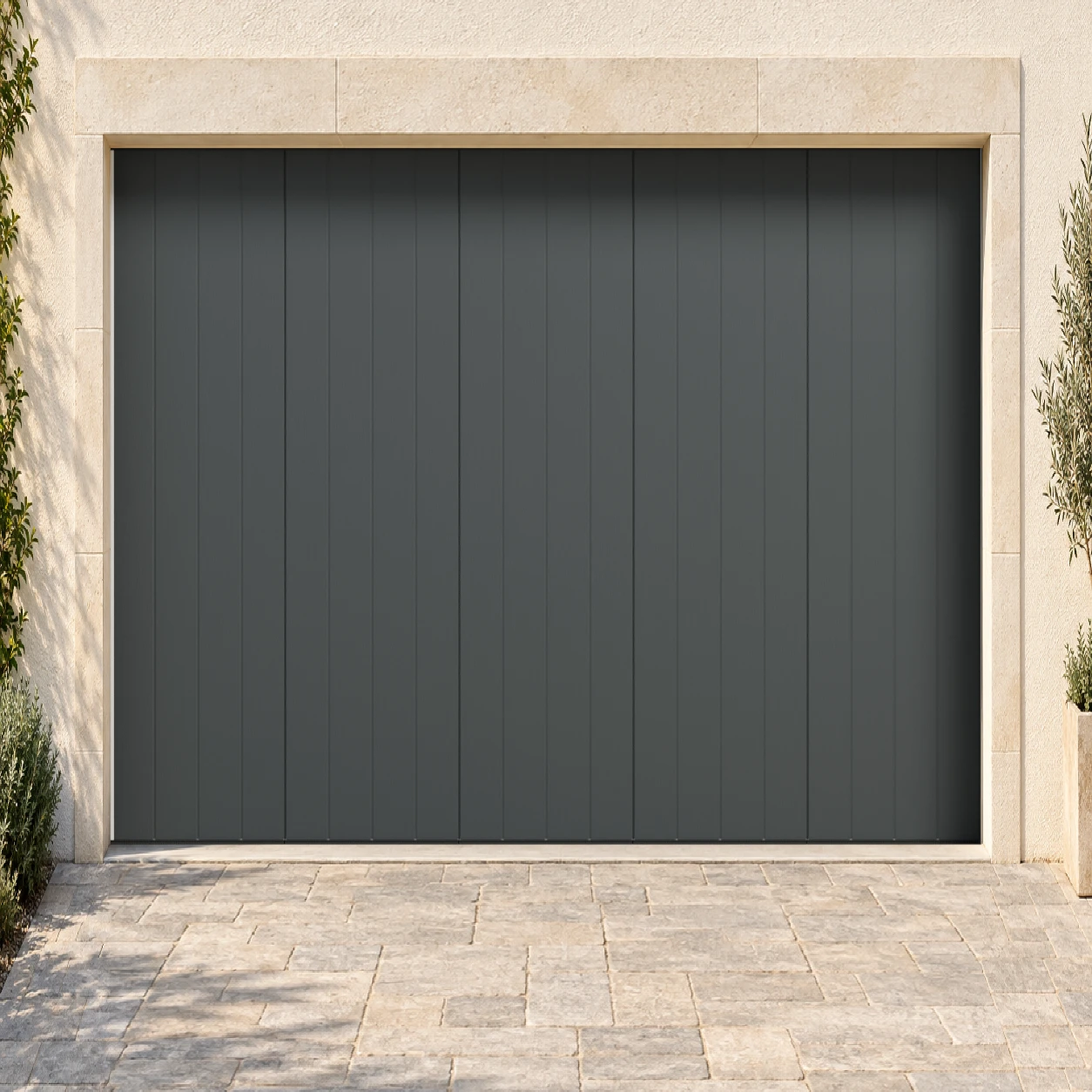

Porte de garage sectionnelle latérale sur mesure
Refoulement latéral, ouverture piétonne intégrée, plafond libre
- Matériau
- Acier
- Ouverture
- Panneaux articulés
À partir de1 410,22 € TTC
Motorisable · sans moteur ni serrure
L 2300 × H 1900 mm · Livraison offerte
Ce prix comprend
- Aspect : Rainures — Blanc RAL 9010
- Motorisation : Motorisable (sans moteur ni serrure)
Dimensions et options personnalisables dans le configurateur. Le visuel peut présenter une autre finition ou des équipements en option.
- Garantie 10 ansVoir conditions
- Configurateur en ligneDimensions, coloris et options
- Prix immédiatSelon votre configuration
- Livraison offerte en France continentaleConditions de livraison

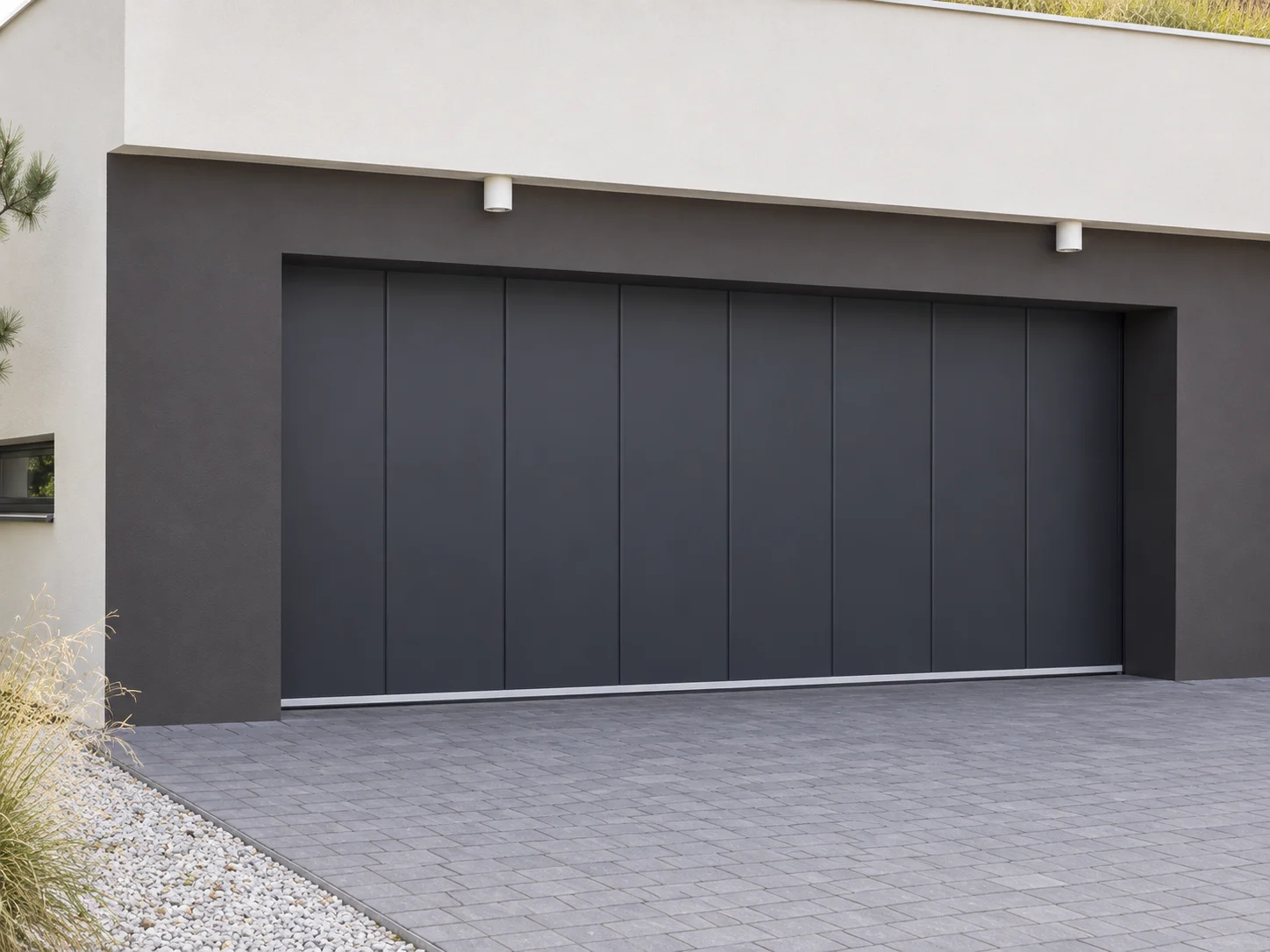

Porte de garage sectionnelle latérale
La porte se range
sur le côté.
Le plafond se libère.
Des panneaux verticaux qui glissent sur un rail et se rangent le long du mur intérieur.
Le plafond au-dessus de la voiture reste libre. C’est la porte à étudier quand vous manquez de hauteur pour ranger un tablier au plafond.
Pour entrer à pied, vous entrouvrez la porte. Pour la voiture, vous la faites glisser jusqu’au bout, le long du mur de retour : le même tablier sert aux deux usages.
Refoulement latéralLe long d’un mur intérieur
40 mmPanneaux sandwich isolants
Accès piétonPar ouverture partielle
5 motifsSurfaces et coloris adaptés

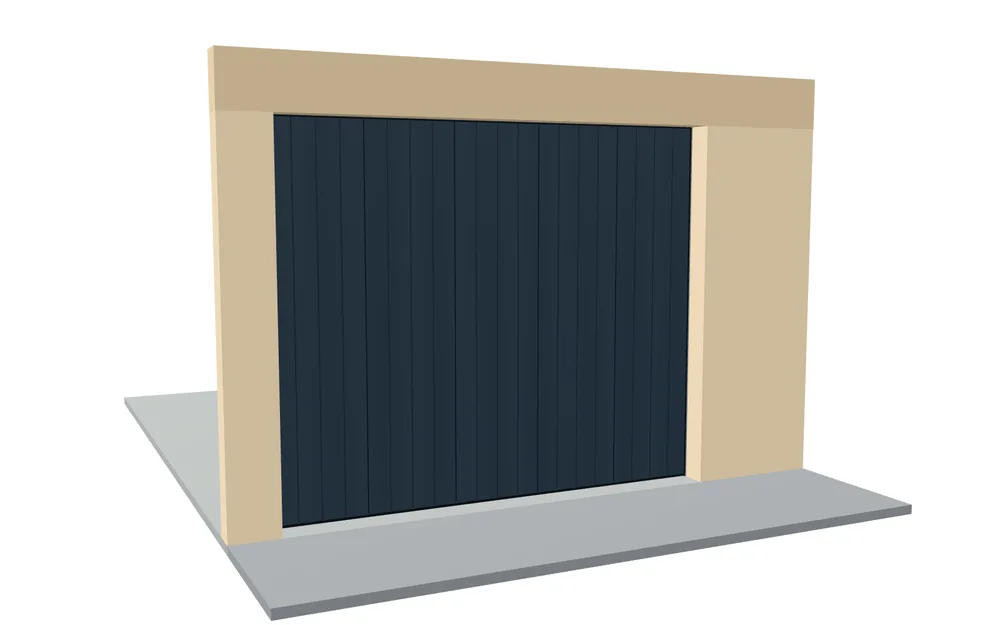

Vue 3D
Comment est faite votre porte ?
Une porte sectionnelle latérale motorisée, gris anthracite, posée dans sa baie. À l’ouverture, ses cinq panneaux verticaux roulent sur le rail haut, passent la courbe et se rangent le long du mur de retour, tirés par le bras du moteur. Essayez le passage piéton : la porte ne s’entrouvre que d’environ 90 cm. Passez ensuite côté garage pour suivre les chariots dans la courbe.
01 / Un autre mouvement
Une porte qui s’ouvre
juste ce qu’il faut.
La porte est faite de sections verticales articulées. Elles coulissent, passent une courbe à 90° et se rangent sur le côté du garage.
Le plafond central reste disponible
Les panneaux se rangent le long du mur, pas au-dessus de la voiture. Le rail et la commande occupent une bande près des murs : gardez-la dégagée.
Un passage piéton sans portillon séparé
Entrouvrez la porte pour passer ou sortir un vélo : c’est toute la porte qui glisse de quelques panneaux, le passage piéton est intégré au tablier.
Avec un moteur, l’ouverture partielle se commande et se règle selon la motorisation installée.
02 / Panneaux & surfaces
Cinq motifs,
lus à la verticale.
Rainures, cassettes, lisse, mono-ligne ou multi-lignes : le motif suit le sens vertical des sections. Les teintes dépendent du motif et de la surface.
Cassettes
Des caissons en relief, pour un style plus traditionnel.
Grain bois
Lisse
Des panneaux unis, pour une façade sobre.
Grain bois ou Surface lisse
Mono-ligne
Une rainure centrale qui souligne chaque section.
Grain bois ou Surface lisse
Multi-lignes
De fines lignes rapprochées sur toute la surface du panneau.
Surface lisse
La surface
Lisse
Une surface unie et régulière. Le motif lisse, lui, désigne un panneau sans rainure : ce motif existe dans plusieurs textures.
La surface
Grain bois
Un fin relief de veinage, embossé dans la face du panneau. Il existe en blanc comme en couleur : la texture grain bois et le décor chêne sont deux choix différents.
Une mousse isolante entre deux faces en acier
Le panneau sandwich de 40 mm, c’est une mousse de polyuréthane prise entre deux faces en acier. Des joints entre les sections et sur le profil latéral ferment le tablier.
Valeur de référence du panneau seul, sans joint : 0,53 W/(m²·K). Pour la porte complète, les joints et d’éventuels hublots entrent aussi en compte.
03 / Un nuancier propre à chaque panneau
Le bon coloris,
sur la bonne surface.
Les motifs sont ceux de la sectionnelle plafond, avec leurs propres associations de surface et de teintes. Sélectionnez le panneau qui vous plaît pour voir son nuancier.
14 finitions disponibles pour ce motif et cette surface.
- BlancRAL 9010
- Gris anthraciteRAL 7016
- Ivoire clairRAL 1015
- Rouge feuRAL 3000
- Bleu gentianeRAL 5010
- Vert mousseRAL 6005
- Vert sapinRAL 6009
- Gris ferRAL 7011
- Gris terre d'ombreRAL 7022
- Aluminium blancRAL 9006
- Aluminium grisRAL 9007
- Brun sépiaRAL 8014
- Décor bois clairDécor aspect bois
- Décor bois foncéDécor aspect bois
Le noir et l’anthracite sont deux teintes différentes
Dark Design et Dark Cross sont des finitions noires, RAL 9005. Le gris anthracite est le RAL 7016. Les finitions sablées et les décors ont chacun leur référence.
Teintes indicatives à l’écran, sans le relief des décors. Ce nuancier sert à comparer ; votre choix se fait dans le configurateur.

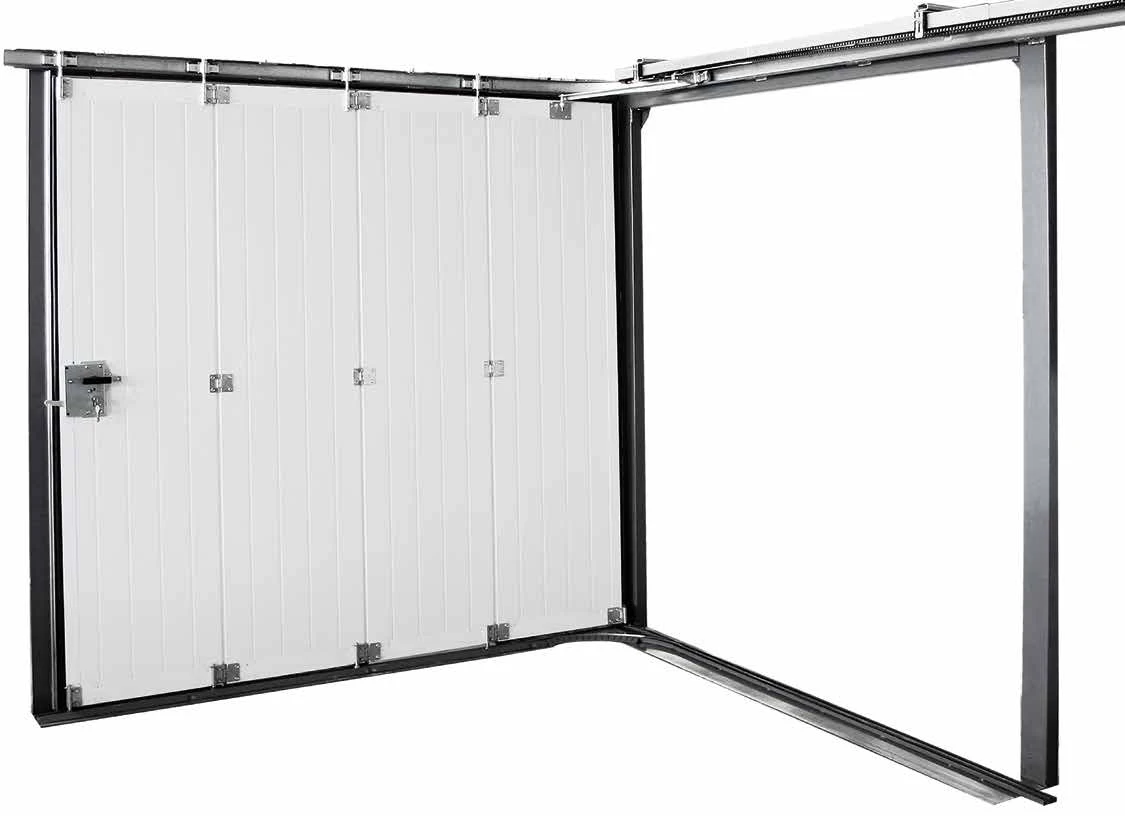

05 / La mécanique du coulissement
Un rail en haut, un rail au sol,
et la courbe entre les deux.
La porte glisse sur un rail haut avec ses chariots, guidée en bas par un rail fixé au sol. La courbe relie la façade au mur de refoulement.
Rail supérieur et chariots
Un rail haut en acier galvanisé. Chaque chariot roule sur deux roulettes à roulements à billes, avec une protection anti-doigts.
Guidage au sol
Un rail au sol en acier galvanisé guide le bas des panneaux. Il se fixe au sol ; gardez-le propre et dégagé.
Profil de fermeture et joint
Un profil latéral en aluminium, avec un joint en caoutchouc qui assure le contact à la fermeture.
Le passage de la courbe
Les panneaux sont articulés entre eux pour passer l’angle. La courbe est à 90° : mesurez l’espace autour de ce retour avant l’installation.
06 / Commande de la porte
Prête à motoriser
ou motorisée.
La porte s’ouvre toujours sur le côté, et c’est le moteur qui fait glisser le tablier sur son parcours. Le fabricant la livre motorisable, sans moteur, ou avec sa motorisation.
Motorisable
La porte est fournie sans moteur : vous ajoutez la motorisation et son guide séparément. Les rails de guidage de la porte, eux, font partie de sa construction.
Standard
Un moteur, son guide et deux télécommandes. Le moteur est dimensionné selon la surface de la porte, et le guide selon la largeur à parcourir.
Somfy
Un moteur Somfy, son guide et deux télécommandes : vous ouvrez depuis votre voiture. L’équipement est choisi selon le format de la porte.
Les vidéos Onlybaie
Les coulisses de la fabrication.
Découvrez la fabrication des panneaux et le travail en atelier. La porte présentée dans le film est une sectionnelle à ouverture plafond ; le montage de votre porte latérale est différent.
Caractéristiques
08 / Fiche technique
Votre latérale
en chiffres.
Ce que propose ce configurateur. Pensez aussi à mesurer l’espace nécessaire à l’installation, en plus des dimensions de gamme.
- Ouverture
- Coulissement intérieur avec refoulement le long du mur
- Panneaux
- Sections verticales isolées de 40 mm, parements acier
- Largeur de baie
- 2 300 à 4 200 mm
- Hauteur de baie
- 1 900 à 2 500 mm
- Courbe
- Retour à 90°, implantation selon le garage
- Accès piéton
- Par ouverture partielle du tablier, sans portillon séparé
- Hublots
- 6 modèles ; transparent ou opaque ; compatibilités selon motif
- Commandes
- Motorisable, motorisation standard ou Somfy
- Fourniture
- Sur mesure, livraison offerte
Avant de choisir votre porte latérale
Le plafond reste-t-il entièrement libre ?
Le tablier se range le long du mur, pas sous le plafond. Prévoyez tout de même une zone en partie haute pour les rails, les fixations et, selon le montage, le moteur. Vérifiez aussi les obstacles sur le mur de retour.
Existe-t-il une version manuelle ?
Non : le fabricant livre cette porte motorisable, sans moteur, ou avec sa motorisation standard ou Somfy. Prévoyez une alimentation électrique près de l’emplacement du moteur.
Faut-il ajouter un portillon ?
Non : pour passer à pied, vous entrouvrez la porte. Il n’y a donc ni portillon ni serrure de portillon à ajouter sur ce modèle.
Toutes les couleurs existent-elles sur tous les motifs ?
Non. Chaque motif et chaque surface ont leur nuancier : les cassettes existent en blanc ou en décor bois, la mono-ligne et les multi-lignes ont leurs propres teintes. Le nuancier ci-dessus vous montre les associations possibles.
Les hublots sont-ils identiques à ceux de la sectionnelle plafond ?
Oui pour les six modèles et leurs remplissages. Comme les panneaux sont verticaux, les hublots rectangulaires sont posés à la verticale et se répartissent selon la composition de la latérale.
Que faut-il entretenir ?
Gardez le rail au sol et la course de la porte dégagés. Nettoyez les faces et les joints comme l’indique la notice, puis faites vérifier le guidage et les sécurités selon ses instructions d’entretien.
Garanties
Garanties & qualité
Une porte de garage garantie jusqu’à 10 ans.
La garantie court à partir de la livraison. Elle couvre le remplacement ou la réparation des pièces reconnues défectueuses, pour une porte posée selon la notice et entretenue régulièrement.
- 10 ans
Tablier
Les panneaux de votre porte : tenue, aspect et isolation.
- 5 ans
Motorisation
Le moteur Somfy, si vous l’avez choisi.
- 2 ans
Mécanisme et accessoires
Rails, ressorts, câbles, galets, poignées et accessoires livrés.
Pour en profiter pleinement
- Faites poser la porte en suivant sa notice : ressorts et câbles sont sous tension.
- Faites vérifier l’équilibrage et les ressorts une fois par an.
- Nettoyez le tablier à l’eau savonneuse et graissez légèrement les pièces en mouvement.
- Vérifiez votre commande à la livraison et notez toute réserve sur le bon du transporteur.
Ces garanties commerciales s’ajoutent aux garanties légales de conformité et des vices cachés, qui s’appliquent dans tous les cas.
Pose & mesures
07 / Bien préparer l’implantation
Le mur de retour
fait partie du projet.
En plus de la largeur et de la hauteur de l’ouverture, prévoyez la place de la courbe, la longueur de refoulement et l’emplacement du moteur.
- 01
Les deux côtés de l’ouverture
Mesurez les écoinçons, c’est-à-dire l’espace entre la baie et chaque mur latéral. Le côté de la courbe et le côté de la fermeture demandent chacun leur place.
- 02
La longueur disponible sur le mur
Vérifiez le mur de retour sur toute la course de la porte : étagères, compteurs, fenêtres, tuyaux et prises doivent laisser passer le tablier et son entraînement.
- 03
Le linteau et le sol fini
Mesurez la place au-dessus de la baie et repérez le niveau du sol fini, une fois le revêtement posé. Le rail au sol se fixe sur un support adapté et prend un peu de place au passage.
Un montage à choisir selon le garage
Plusieurs implantations existent, chacune avec ses besoins pour la courbe et le moteur. Un linteau bas ne convient donc pas à toutes. Faites vérifier les cotes du montage retenu avant la fabrication.
Documentation

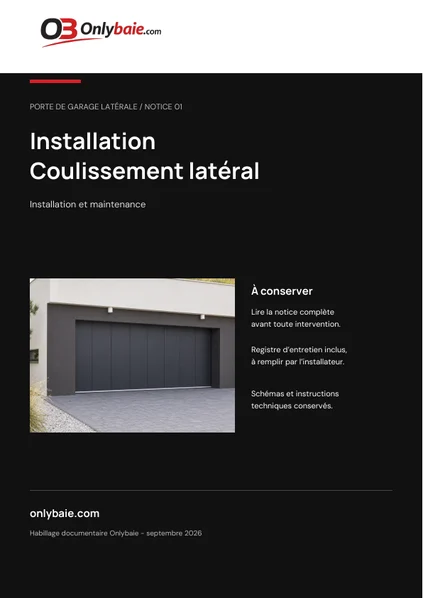

Documentation Onlybaie
Les notices de votre porte.
Le document de référence pour préparer l’implantation et suivre le montage de votre porte latérale.
PDF · 53 pages
Installation et maintenance
Implantations possibles, montage des rails et des panneaux, motorisation, registre d’entretien.
Télécharger la noticeLes schémas montrent le montage complet. Ressorts, câbles et réglages de motorisation demandent une personne compétente.
Équipements
04 / Les hublots
De la lumière
dans le garage.
Le hublot laisse entrer le jour, porte fermée. Sa forme, son cadre et sa place sur la porte dessinent aussi la façade.
Transparent ou opaque ?
Comparez le rendu des six modèles. Le transparent garde la vue ; l’opaque limite la vue directe sur l’intérieur.
Aperçu des hublots avec remplissage transparent.
PVC lisse
Cadre PVC laquable.
Compatible avec le motif cassettesCroisillon
Cadre PVC laquable.
Compatible avec le motif cassettesLosange
Cadre PVC laquable.
Compatible avec le motif cassettesRectangle
Industriel, cadre noir.
Compatible avec le motif cassettesCarré inox
Inox brossé.
Hors motif cassettesRond inox
Inox brossé.
Hors motif cassettesSur la latérale, la rangée compte un hublot par panneau ; l’alignement latéral en compte trois dans une même colonne. Les hublots rectangulaires sont posés verticalement. Le nombre de panneaux des schémas est donné à titre d’exemple. Cet aperçu ne modifie pas votre commande.
