Le coffre
Section de 300 mm, à pan coupé. Il faut donc au moins cette hauteur, plus la place des fixations, là où il se pose : au-dessus de la baie en applique, ou dans l’ouverture en pose sous linteau.
Prise de cotes / Porte de garage enroulable
Comment mesurer
une porte de garage enroulable
Le tablier s’enroule dans un coffre placé au-dessus de l’ouverture, et glisse dans deux coulisses latérales. Quatre mesures suffisent : la largeur de la baie, la hauteur sous linteau, la retombée de linteau et les écoinçons.
Commencer les mesures
01 / Les bons repères

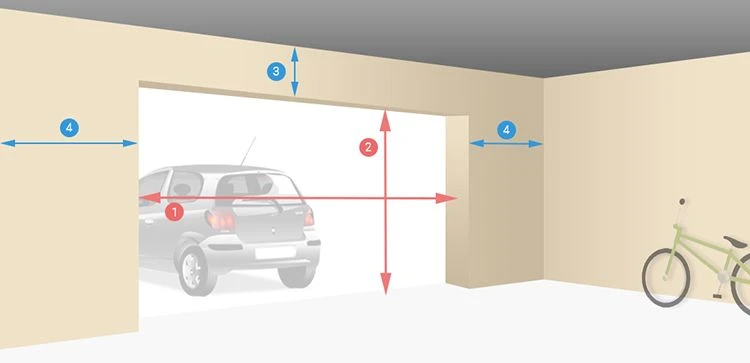

Les quatre mesures à relever.
Toutes se prennent sur l’ouverture maçonnée, avant la pose, en centimètres (au millimètre près avec la virgule : 240,5 cm). Trois relevés pour la largeur et pour la hauteur : c’est la pose qui décide laquelle retenir.
- La largeur de la baie : entre les deux murs, en haut, au milieu et en bas.
- La hauteur sous linteau : du sol fini au-dessous du linteau, à gauche, au centre et à droite.
- La retombée de linteau : la hauteur de mur entre le haut de la baie et le plafond. C’est elle qui décide si le coffre peut se loger au-dessus de l’ouverture.
- Les écoinçons : la bande de mur de chaque côté de la baie, où se fixent les coulisses.
Quelle valeur retenir ? En applique, le coffre et les coulisses se fixent derrière le mur, côté intérieur, et couvrent l’ouverture : gardez la plus grande des trois mesures. En pose sous linteau, l’ensemble se loge dans l’ouverture : gardez la plus petite.
Le configurateur vous demande ces quatre mesures, avec un écoinçon à gauche et un à droite. La largeur et la hauteur fixent la porte ; le linteau et les écoinçons servent à vérifier la pose.
02 / Les bons repères
Le coffre et les coulisses : ce qu’ils occupent.
Contrairement à une sectionnelle, l’enroulable ne prend aucune place au plafond. En revanche, son coffre et ses coulisses demandent de la place autour de la baie.
Les coulisses
95 mm de large sur 34 mm de profondeur, une de chaque côté. Elles se fixent sur les écoinçons ou dans le tableau : vérifiez qu’il y a de quoi les visser, et qu’aucun obstacle ne les gêne.
03 / Les bons repères
Les quatre poses possibles.

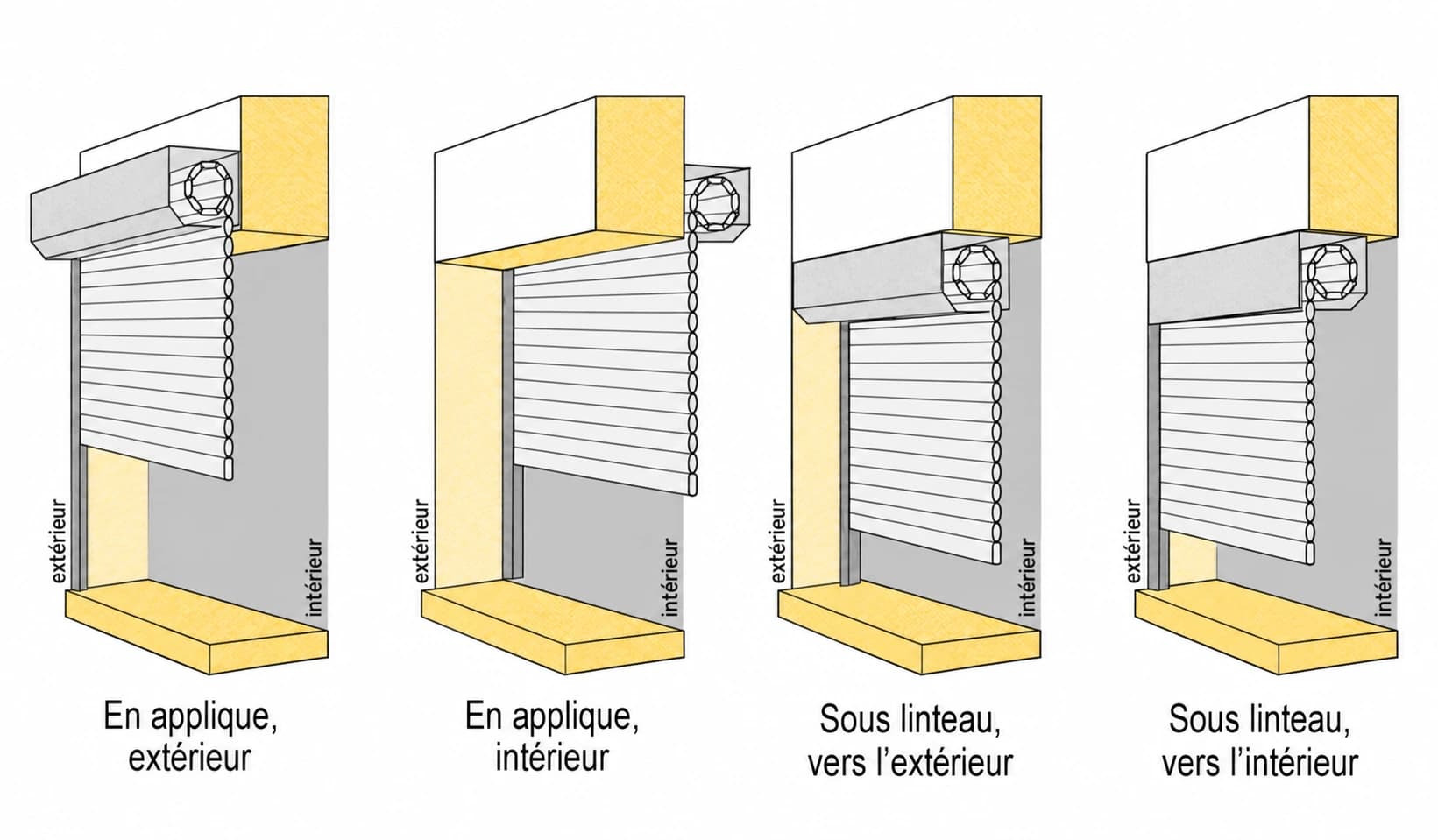

La pose se choisit selon la retombée de linteau, la façade et ce que vous voulez voir depuis l’intérieur. Les quatre coupes ci-dessous montrent où se placent le coffre et le tablier.
En applique, intérieur ou extérieur
Le coffre se fixe au-dessus de la baie, côté garage ou côté façade. C’est propre à l’enroulable : les autres menuiseries posées en applique se fixent toujours derrière le mur, côté intérieur. Il faut donc de la retombée de linteau pour l’accueillir, mais toute la hauteur de la baie reste dégagée.
Sous linteau, vers l’intérieur ou l’extérieur
Le coffre se loge dans l’ouverture : c’est la solution quand la retombée manque. En contrepartie, il prend sur la hauteur de passage.
04 / Les bons repères
Les dimensions possibles.
La porte est fabriquée sur mesure, dans ces limites :
| Largeur | 180 à 400 cm |
|---|---|
| Hauteur | 180 à 280 cm |
| Surface | 10 m² au maximum |
Au-delà de 2,60 m de hauteur, la largeur maximale diminue, parce que le tablier devient plus lourd et plus épais une fois enroulé :
| Hauteur de baie | Largeur maximale |
|---|---|
| Jusqu’à 250 cm | 400 cm |
| 260 cm | 380 cm |
| 270 cm | 370 cm |
| 280 cm | 360 cm |
Une baie plus grande, ou une porte de plus de 10 m² ? Envoyez-nous vos cotes : d’autres solutions existent, notamment la porte sectionnelle.
05 / Les bons repères
Motorisation et manœuvre de secours.
L’enroulable est toujours motorisée : le moteur est dans l’axe, à l’intérieur du coffre. Deux points se décident pourtant au moment du relevé.
Radio ou filaire
En radio, la porte est livrée avec son récepteur, deux télécommandes et la détection d’obstacle. En filaire, elle se commande par un inverseur à clé maintenu, sans télécommande ni sécurité de bord : prévoyez l’emplacement de cet inverseur près de la porte.
Le secours en cas de coupure
Un dispositif de secours permet d’ouvrir sans courant. Choisissez son côté, vu de l’intérieur du garage, et vérifiez qu’il reste accessible : sous le coffre, ou renvoyé à l’intérieur ou à l’extérieur selon le montage.
06 / Les bons repères
Votre relevé, en un coup d’œil.
| À relever | Où | À quoi ça sert |
|---|---|---|
| Largeur de baie | Entre les murs, 3 mesures | Cote de commande : 180 à 400 cm |
| Hauteur sous linteau | Du sol fini au linteau, 3 mesures | Cote de commande : 180 à 280 cm |
| Retombée de linteau | Haut de la baie → plafond | Loger le coffre de 300 mm |
| Écoinçons | De chaque côté de la baie | Fixer les coulisses de 95 mm |
Les erreurs que l’on voit le plus souvent
- Mesurer l’ancienne porte plutôt que la baie.
- Oublier la retombée, et découvrir que le coffre ne tient pas au-dessus de la baie.
- Confondre la baie et le passage restant une fois le coffre et les coulisses posés.
- Mesurer la hauteur avant la dalle ou le carrelage définitif.
- Oublier l’emplacement de l’inverseur en version filaire.
Un doute ? Envoyez-nous vos quatre mesures et une photo de l’ouverture, de l’intérieur et de l’extérieur : nous validons la pose avant la commande.
Les questions que l’on nous pose
Quelles dimensions pour une porte de garage enroulable ?
De 180 à 400 cm de large et de 180 à 280 cm de haut, dans la limite de 10 m². La porte est fabriquée à la cote exacte de votre baie : les tailles du commerce, comme 240 × 200 cm, ne sont pas une obligation.
Une enroulable de 3 m sur 3 m, c’est possible ?
Non : la hauteur s’arrête à 280 cm. Et à cette hauteur, la largeur maximale descend à 360 cm. Pour une baie plus grande, regardez la porte sectionnelle.
Quelle place faut-il au-dessus de la baie ?
Le coffre mesure 300 mm de section. En pose en applique, il faut cette hauteur, plus la place des fixations, entre le haut de la baie et le plafond. Si la retombée manque, la pose sous linteau loge le coffre dans l’ouverture, au prix d’un peu de hauteur de passage.
Le plafond du garage reste-t-il libre ?
Oui, entièrement : le tablier s’enroule dans son coffre, juste au-dessus de la baie. Rien ne court au plafond, contrairement à une porte sectionnelle ou à une basculante motorisée.
Peut-on avoir un portillon dans une porte enroulable ?
Non : le tablier s’enroule, il ne peut pas recevoir de portillon. Si vous voulez entrer à pied sans ouvrir toute la porte, il faut une porte sectionnelle avec portillon intégré, ou une porte de service à côté.
Quelle différence entre coffre extérieur et coffre intérieur ?
C’est le côté du mur où le coffre se fixe. En applique extérieure, il se voit depuis la rue et laisse l’intérieur net ; en applique intérieure, c’est l’inverse. Les deux se commandent de la même façon : seules les cotes de la baie comptent.
