Le plafond est en pente
Mesurez l’angle du plafond. Au-delà de 8 à 9°, le montage des rails change : indiquez-le-nous avec vos cotes.
Prise de cotes / Porte de garage sectionnelle
Comment mesurer
une porte de garage sectionnelle
En dix minutes, avec un mètre et un niveau, vous saurez si une porte sectionnelle entre dans votre garage et quelles dimensions saisir dans le configurateur.
Commencer les mesures
Une porte qui se range sous le plafond.

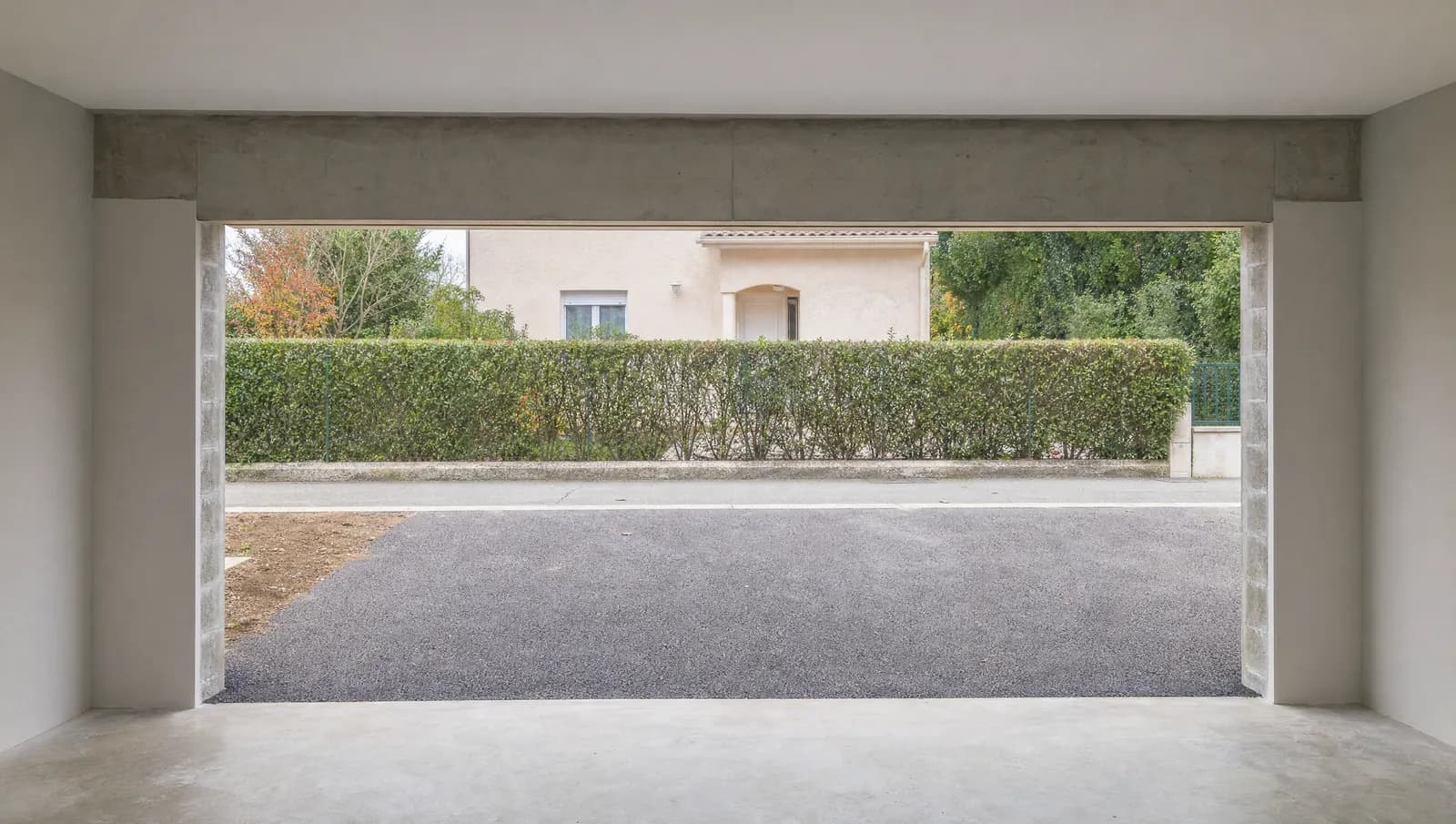

La porte sectionnelle monte à la verticale puis glisse sous le plafond. Elle a besoin de place autour de l’ouverture : au-dessus, sur les côtés et vers le fond du garage. La largeur et la hauteur ne suffisent donc pas : relevez les cinq mesures de ce guide, dans l’ordre.
- Un mètre ruban5 m, idéalement.
- Un niveauPour le sol et le linteau.
- Un escabeauPour atteindre le plafond.
- De quoi noterEt un téléphone pour les photos.
En centimètres. 2 m 40 s’écrit 240 cm : c’est l’unité du configurateur. Au millimètre près, utilisez la virgule : 240,5 cm.
Trois fois chaque cote. Un mur n’est jamais parfaitement droit. La porte sectionnelle se pose derrière l’ouverture : elle doit la couvrir entièrement, donc on retient la plus grande des trois valeurs.
Sur le sol fini. Chape, carrelage ou seuil à venir ? Retirez leur épaisseur de la hauteur.
01 / Les bons repères

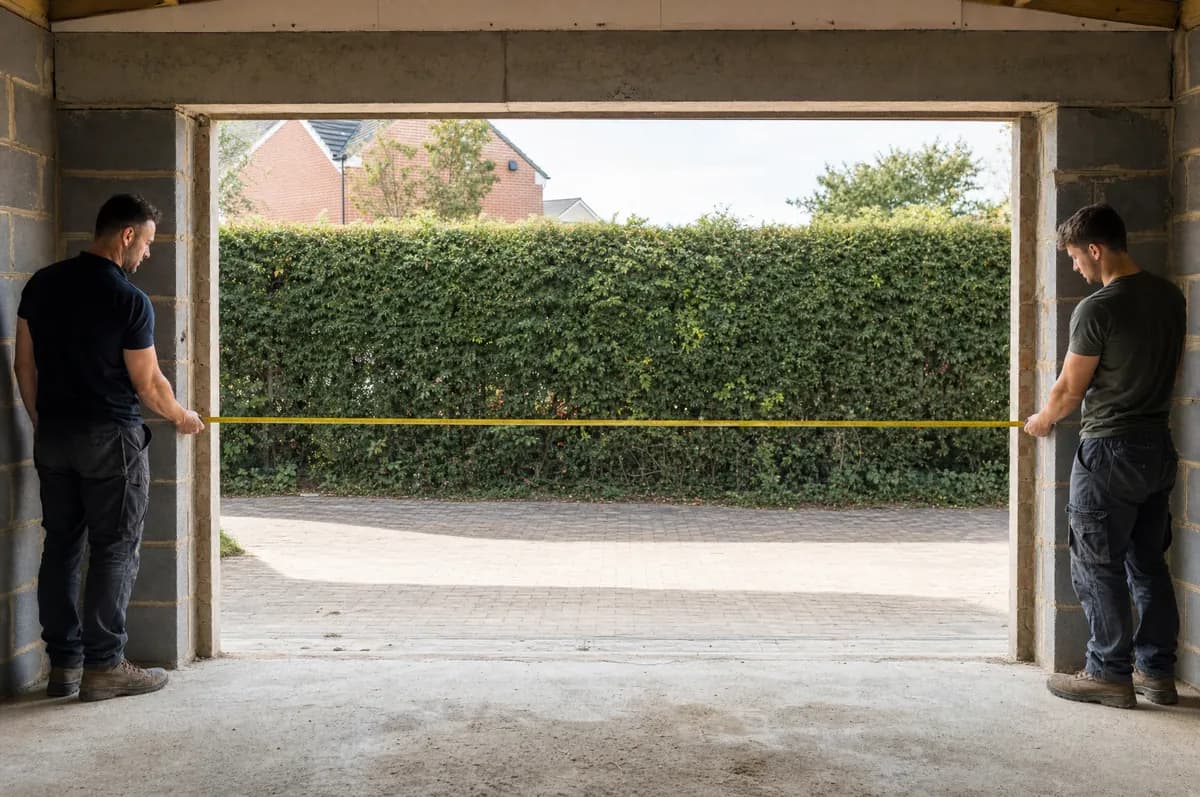

La largeur de l’ouverture.
Mesurez entre les murs, à l’intérieur de l’ouverture, à trois hauteurs : en bas, au milieu et en haut.
Gardez la plus grande des trois valeurs : la porte doit couvrir l’ouverture au plus large. Ne mesurez pas l’ancienne porte : ses dimensions ne sont pas celles de l’ouverture.
C’est la largeur à saisir dans le configurateur : de 190 à 500 cm.
02 / Les bons repères

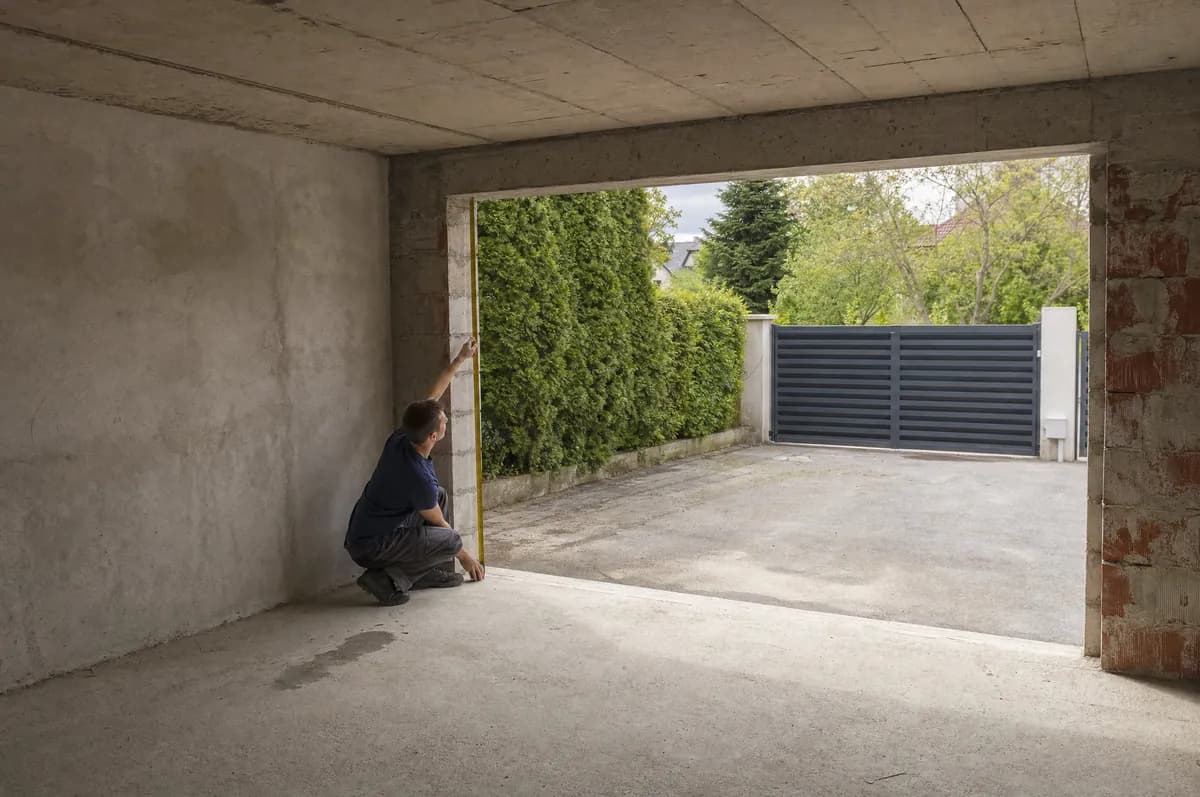

La hauteur de l’ouverture.
Mesurez du sol fini jusqu’au dessous du linteau, à gauche, au centre et à droite. Là encore, gardez la plus grande valeur.
Le sol fini, c’est le sol tel qu’il sera une fois les travaux terminés. Si une chape, un carrelage ou un seuil sont prévus, retirez leur épaisseur de votre mesure.
C’est la hauteur à saisir dans le configurateur : de 175 à 500 cm.
03 / Les bons repères

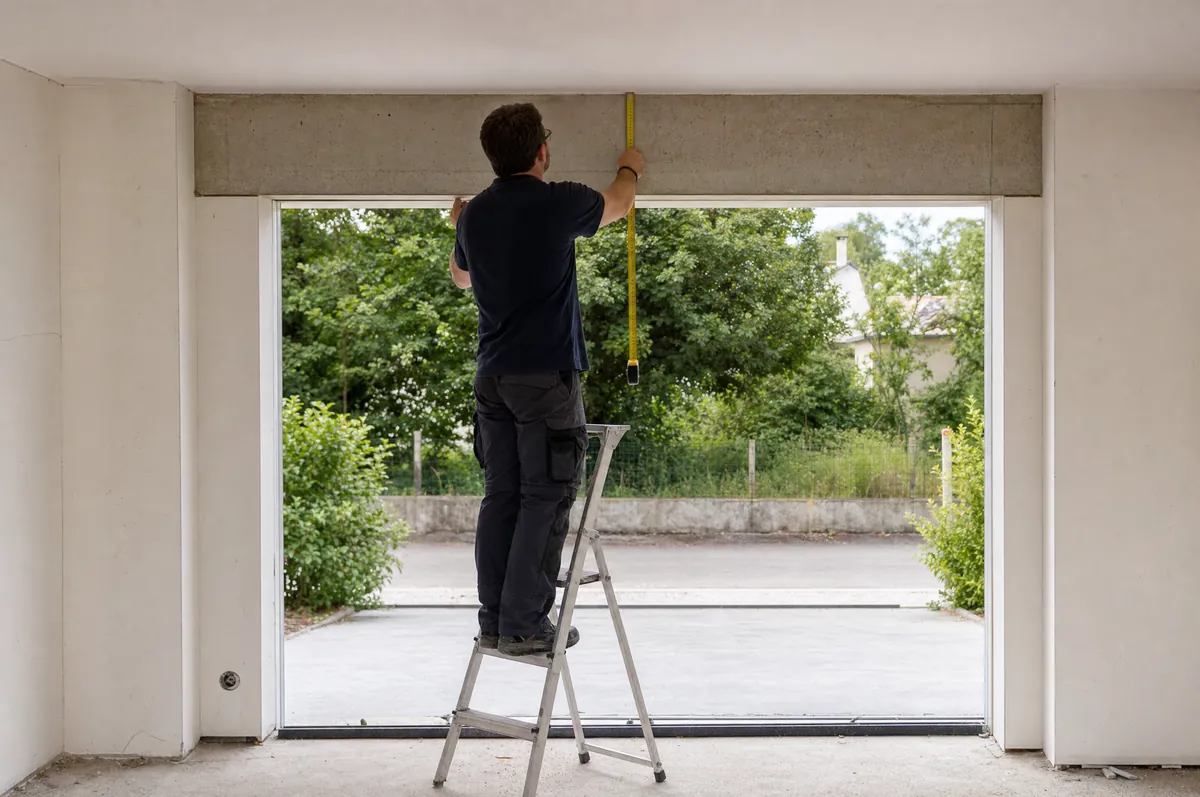

La retombée de linteau.
C’est la hauteur entre le haut de l’ouverture et le plafond, ou le premier obstacle : poutre, gaine, canalisation, éclairage. C’est là que se logent l’arbre et les ressorts de la porte.
| Place mesurée | Ce qui est possible |
|---|---|
| 13 cm ou plus | Pose standard, pour une porte jusqu’à 3,20 m de hauteur. |
| Moins de 13 cm | Possible avec un faux linteau, fourni en option. |
Porte de plus de 3,20 m de hauteur ? Appelez-nous avant de commander.
04 / Les bons repères

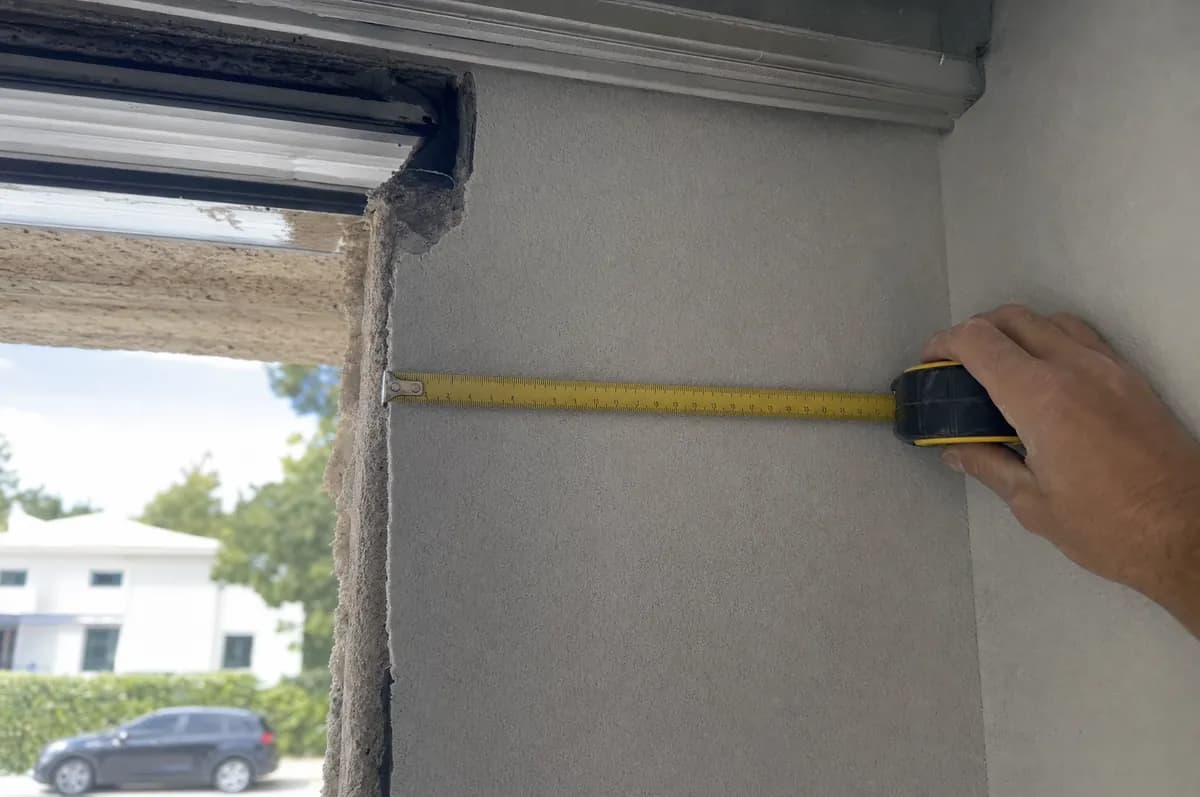

Les écoinçons, à gauche et à droite.
L’écoinçon est la bande de mur située de chaque côté de l’ouverture, côté intérieur du garage. Les rails verticaux de la porte s’y fixent.
Mesurez de chaque côté, du bord de l’ouverture jusqu’au premier obstacle : mur de retour, poteau, fenêtre, tuyau.
| Surface de la porte | Minimum |
|---|---|
| Moins de 7 m² | 10 cm |
| De 7 à 16 m² | 12 cm |
| Plus de 16 m² | Appelez-nous |
Surface = largeur × hauteur. Exemple : 240 × 200 cm = 4,8 m², soit 10 cm de chaque côté.
05 / Les bons repères

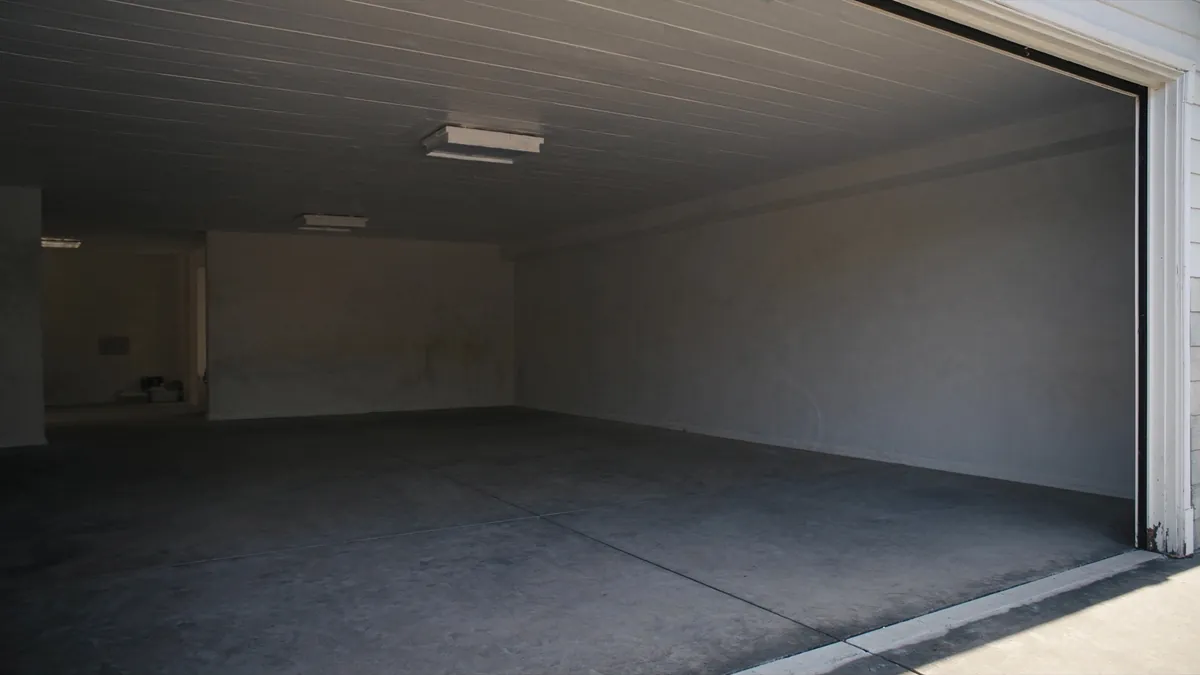

La profondeur libre sous le plafond.

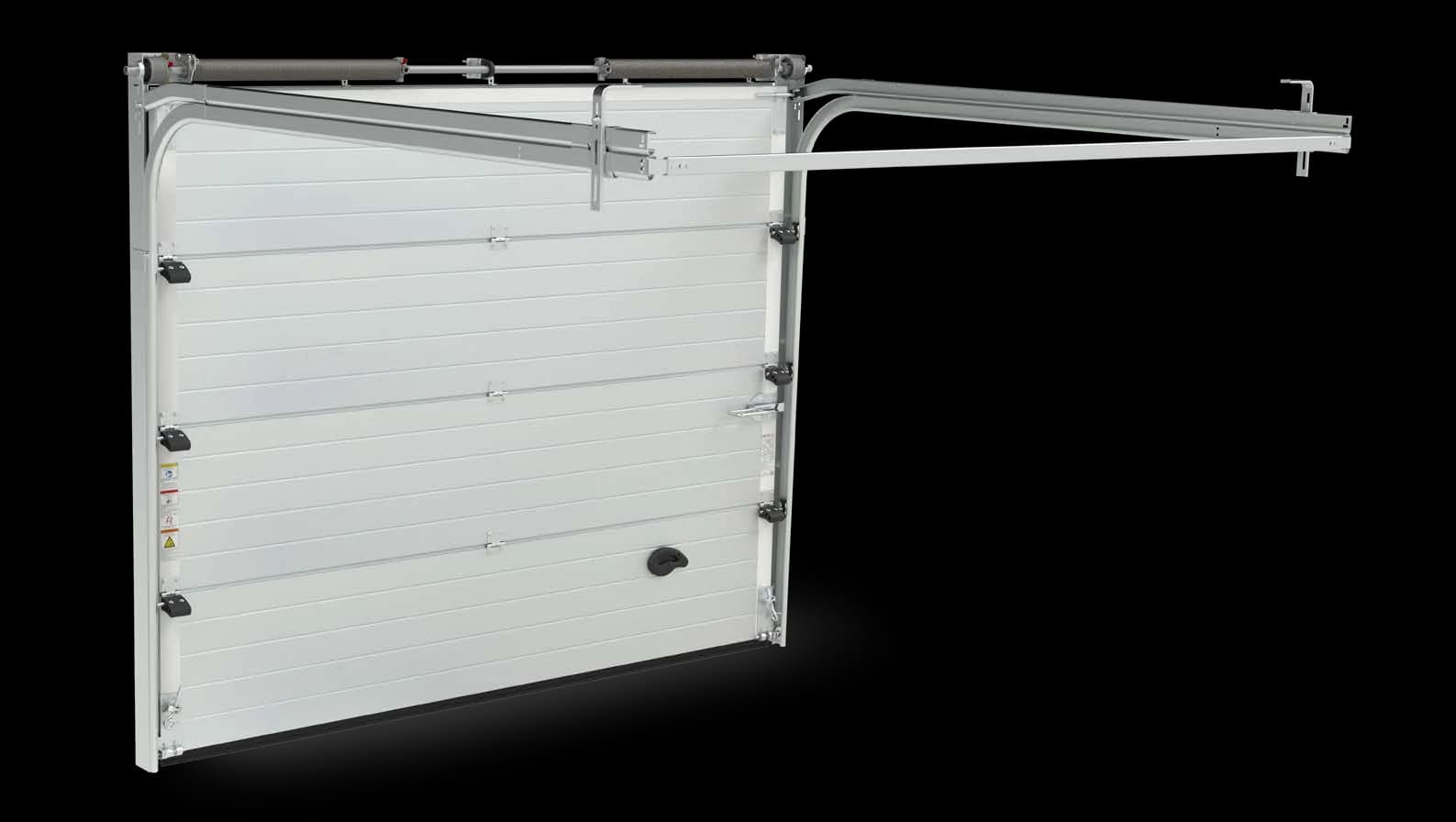

Une fois ouverte, la porte se range à l’horizontale sous le plafond, sur des rails qui partent vers le fond du garage. Mesurez la longueur libre depuis le mur de façade, sur toute la largeur de la porte.
| Hauteur de la porte | Profondeur |
|---|---|
| Jusqu’à 250 cm | 3,37 m |
| De 250 à 320 cm | 4,37 m |
Dans cette zone, rien ne doit descendre sous le niveau des rails : éclairage, étagères, gaines, mezzanine, porte de service qui s’ouvre vers le haut.
06 / Les bons repères
Deux cas à signaler avant de commander.
Vous voulez un portillon
La porte piétonne intégrée est possible à partir de 180 cm de hauteur. Son passage utile fait 84 cm de large. Son seuil au sol fait environ 2,5 cm jusqu’à 3,50 m de largeur de porte, et 7 à 11 cm au-delà.
07 / Les bons repères
Votre relevé, en un coup d’œil.
| Mesure | Où la prendre | Repère | Configurateur |
|---|---|---|---|
| Largeur | Entre murs, la plus grande de 3 mesures | 190 à 500 cm | À saisir |
| Hauteur | Sol fini → dessous du linteau, la plus grande de 3 | 175 à 500 cm | À saisir |
| Retombée | Haut de l’ouverture → plafond ou obstacle | 13 cm, sinon faux linteau | À vérifier |
| Écoinçons | De chaque côté, jusqu’au premier obstacle | 10 à 12 cm, sinon faux écoinçons | À vérifier |
| Profondeur | Depuis la façade, sous le plafond | 3,37 m ou 4,37 m | À vérifier |
Les erreurs que l’on voit le plus souvent
- Mesurer l’ancienne porte au lieu de l’ouverture.
- Ne mesurer la largeur qu’une seule fois, alors que les murs ne sont pas droits.
- Oublier le futur carrelage ou la future chape dans la hauteur.
- Oublier la poutre, la gaine ou l’éclairage qui passe sous le plafond.
Un doute sur une mesure ? Envoyez-nous vos cotes et deux photos de l’ouverture, l’une de face et l’autre vers le plafond : nous vérifions avant la commande.
Les questions que l’on nous pose
Quelles sont les dimensions standard d’une porte de garage ?
Les tailles les plus courantes sont 240 × 200 cm et 300 × 200 cm (largeur × hauteur). Une porte sur mesure n’a pas à s’y plier : elle est fabriquée aux dimensions de votre ouverture, de 190 à 500 cm de large et de 175 à 500 cm de haut.
Qu’est-ce qu’un écoinçon de porte de garage ?
C’est la bande de mur de chaque côté de l’ouverture, côté intérieur, où se fixent les rails verticaux. Il faut au moins 10 à 12 cm selon la surface de la porte ; sinon, des faux écoinçons en aluminium créent l’appui manquant.
Faut-il mesurer côté rue ou côté garage ?
Côté garage. La porte sectionnelle se pose derrière l’ouverture : ce sont la retombée, les écoinçons et la profondeur intérieurs qui comptent. La largeur et la hauteur de l’ouverture sont les mêmes des deux côtés si le tableau est droit : mesurez-les plusieurs fois pour le vérifier.
Mon ouverture n’est pas d’équerre : que faire ?
Gardez la plus grande largeur et la plus grande hauteur, puisque la porte se pose derrière l’ouverture, et notez l’écart entre vos mesures. Au-delà de quelques millimètres, envoyez-nous les trois relevés : nous vous disons si la porte peut compenser.
La retombée ou les écoinçons se saisissent-ils dans le configurateur ?
Pas encore : le configurateur demande la largeur et la hauteur. Vérifiez les autres mesures avec ce guide, et appelez-nous si l’une d’elles est sous le minimum : nous ajoutons le faux linteau ou les faux écoinçons à votre commande.
Guide consacré à nos portes de garage sectionnelles à ouverture plafond. Les minimums indiqués proviennent des données de fabrication de nos portes et de leurs notices de pose. Photos de mise en situation illustratives. Tous les guides de prise de cotes
