Construction neuve ou isolation intérieure
Le mur est neuf, ou vous l’isolez par l’intérieur avec un doublage. La fenêtre se fixe contre la face intérieure du mur et rattrape l’épaisseur de l’isolant.
Votre pose : en applique
Prise de cotes / Fenêtres et portes-fenêtres
Comment mesurer
une fenêtre ou une porte-fenêtre
Une fenêtre sur mesure, en PVC comme en aluminium, se commande sur les dimensions de votre ouverture. Mais l’endroit où poser le mètre dépend de la pose : tableau, fond de feuillure ou ancien cadre. Identifiez d’abord la vôtre.
Trouver ma pose
Neuf, réhabilitation ou rénovation ?
Tout dépend de ce qui se trouve aujourd’hui dans votre ouverture, et de ce que vous gardez.
Réhabilitation : on retire tout
L’ancienne fenêtre est déposée avec son cadre, jusqu’à la maçonnerie. La nouvelle se place dans l’épaisseur du mur, ou contre le décroché de la maçonnerie s’il y en a un.
Votre pose : en tunnel ou en feuillure
Rénovation : on garde l’ancien cadre
Seuls les battants vitrés sont retirés. L’ancien cadre, le dormant, reste fixé au mur ; la nouvelle fenêtre vient s’y poser, sans toucher aux enduits ni aux plâtres.
Votre pose : en rénovation
Les rendus montrent souvent deux profils côte à côte : une fenêtre à gauche, une baie coulissante à droite. Maison à ossature bois ou en monomur : le fabricant prévoit des cadres adaptés, contactez-nous avant de commander.
01 / Les bons repères
La pose en applique, pour le neuf et l’isolation intérieure.
C’est la pose des constructions neuves. Le cadre de la fenêtre est fixé contre la face intérieure du mur ; il porte côté intérieur une tapée dont la largeur correspond à l’épaisseur du doublage. L’isolant et la plaque viennent s’y arrêter, et la fenêtre garde un maximum de surface vitrée.
Trois mesures à relever
- La largeur tableau (T) : entre les deux côtés de l’ouverture dans le mur, enduit extérieur compris. En haut, au milieu et en bas : gardez la plus petite valeur.
- La hauteur tableau : de l’appui jusqu’au dessous du linteau (voir la hauteur).

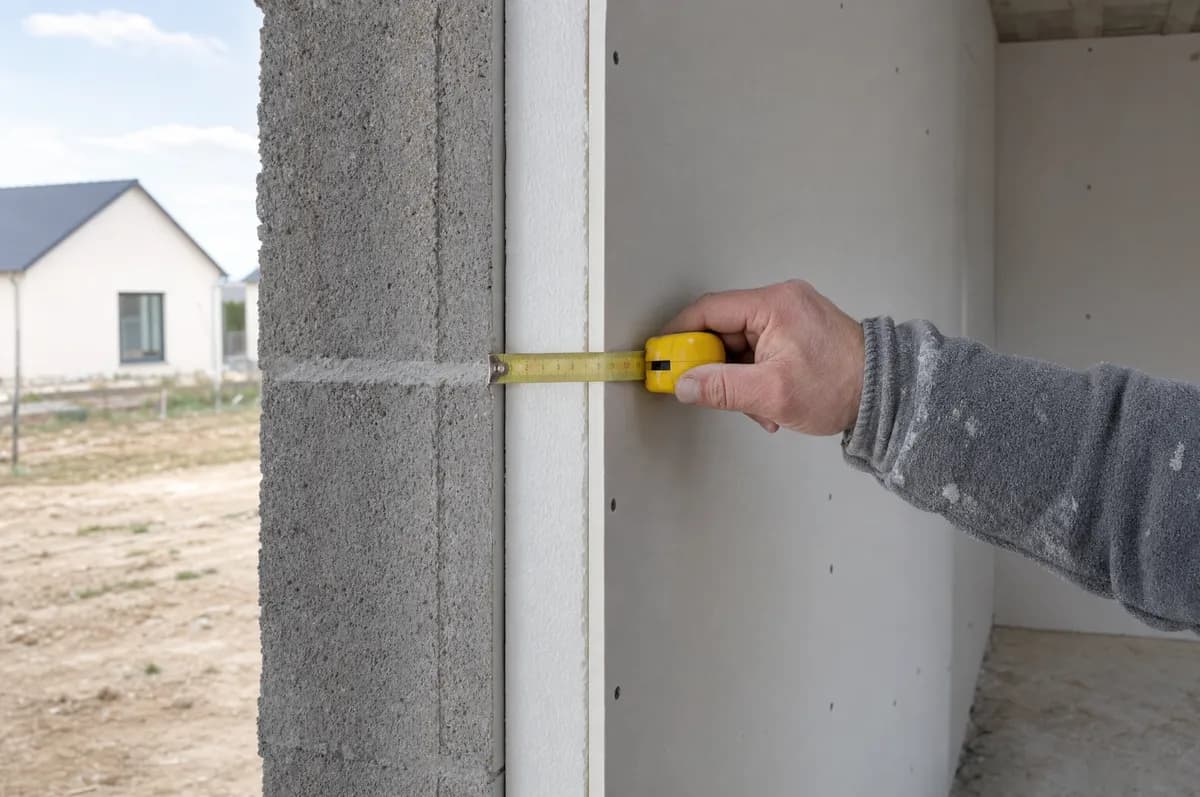

- L’épaisseur du doublage : de la face intérieure du mur jusqu’à la face de la plaque de plâtre, isolant compris. Elle choisit le dormant : de 100 à 180 mm dans le configurateur.
Si votre doublage tombe entre deux valeurs, envoyez-nous la mesure : nous vous indiquons le bon dormant.
Doublage pas encore posé ?
Demandez l’épaisseur prévue à votre plaquiste ou relevez-la sur le devis d’isolation : isolant plus plaque. C’est elle qui compte, pas l’épaisseur du mur.
02 / Les bons repères

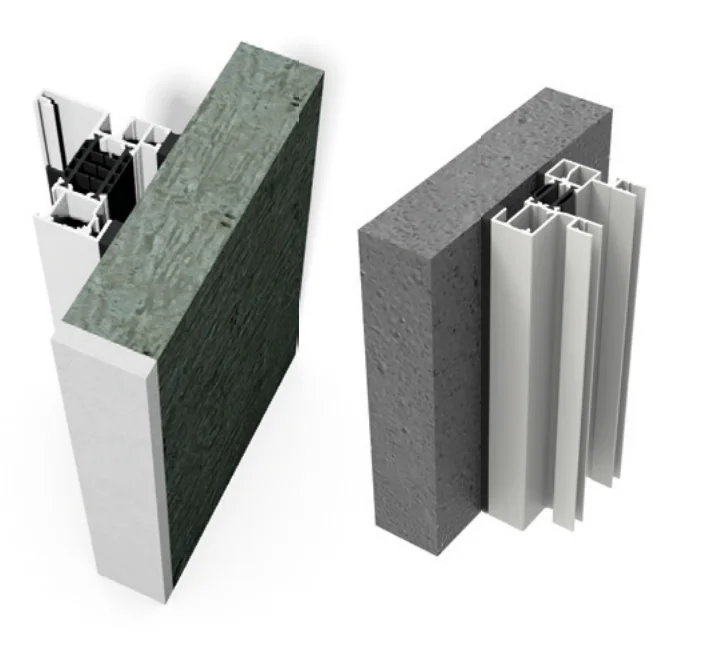

La pose en tunnel, dans l’épaisseur du mur.
La fenêtre se place entre les deux côtés de l’ouverture, à l’intérieur du tableau, et se fixe au travers de son dormant. C’est la pose courante quand on retire complètement une ancienne fenêtre d’un mur sans doublage.
Ce que vous mesurez

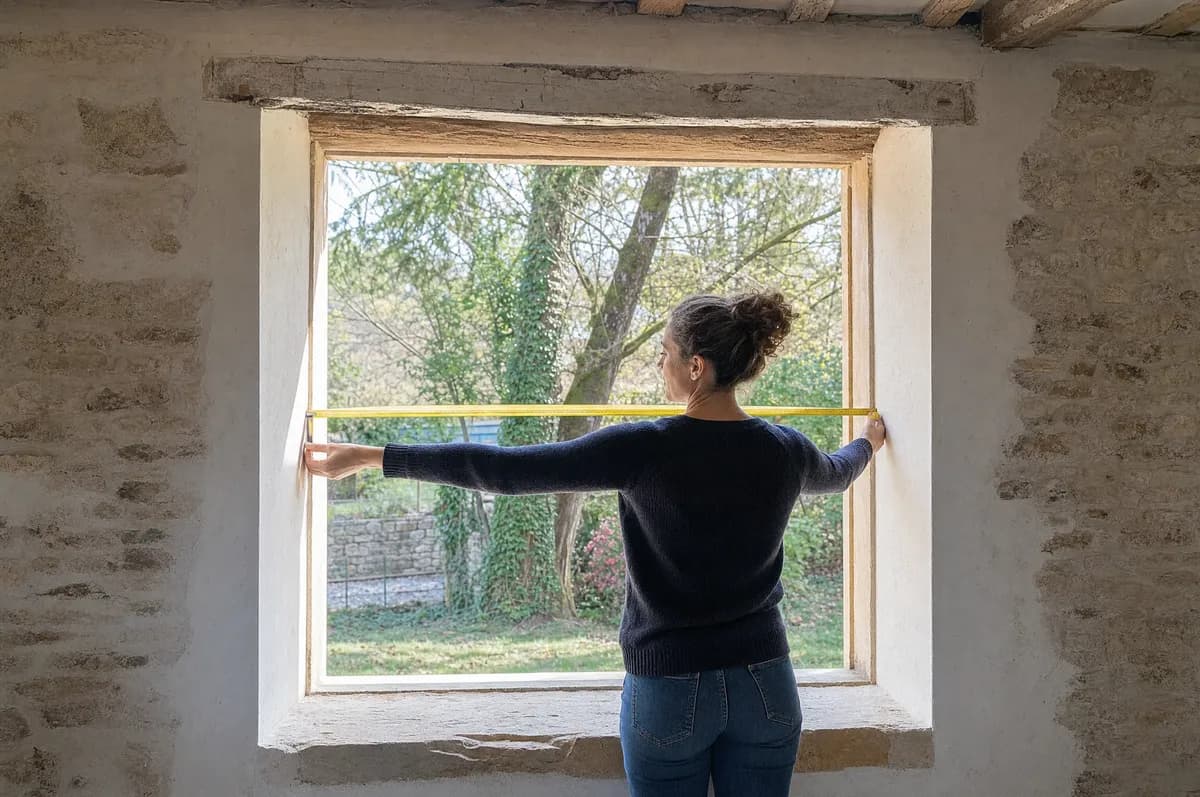

La largeur tableau (T), d’un côté à l’autre de l’ouverture, en haut, au milieu et en bas, et la hauteur tableau, de l’appui au linteau. Gardez chaque fois la plus petite valeur.
La fenêtre entre dans l’ouverture : un tableau qui n’est pas d’équerre se voit tout de suite. Comparez les deux diagonales ; un écart important se signale avant de commander.

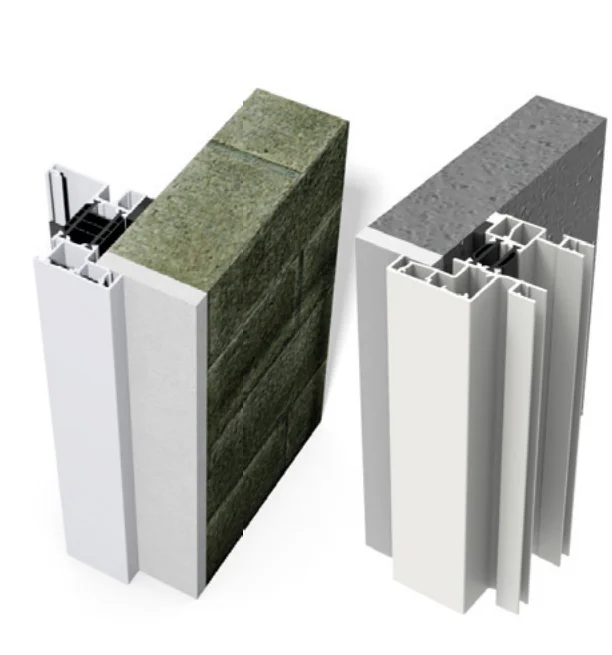

Dans le configurateur : dormant avec ou sans ailes de recouvrement intérieures en PVC, sans recouvrement ou affleurant avec ailes en aluminium.
03 / Les bons repères

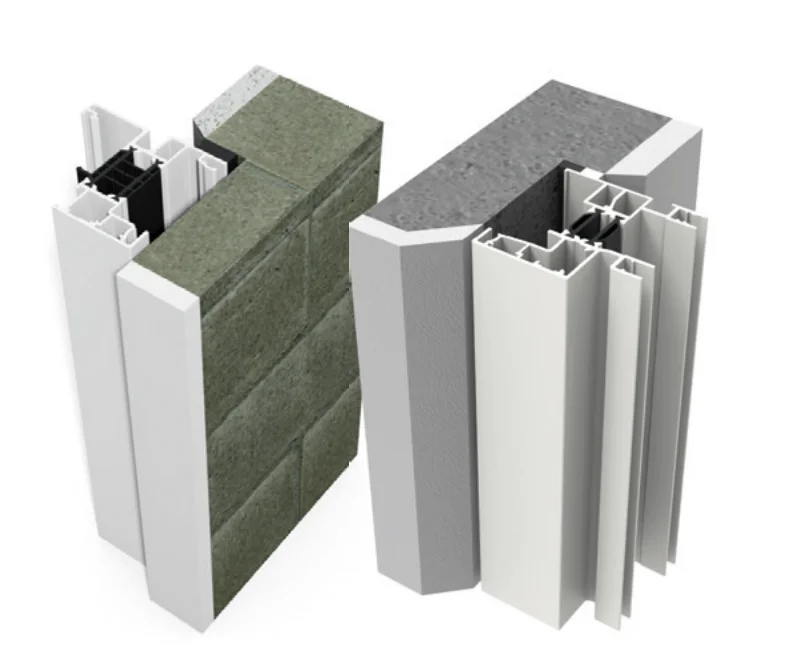

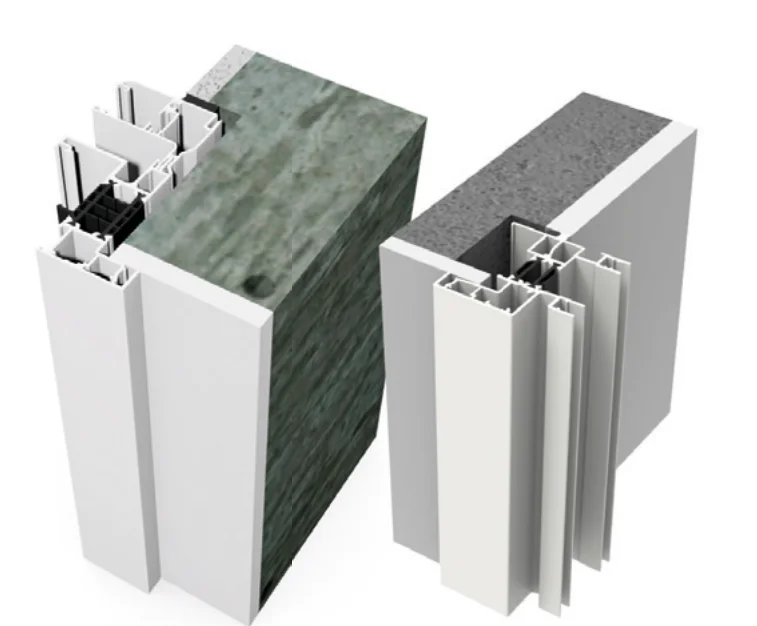

La pose en feuillure, dans le décroché du mur.
Beaucoup de maisons anciennes ont un décroché dans la maçonnerie, la feuillure : l’ouverture est plus étroite côté extérieur. Une fois l’ancienne fenêtre et son cadre retirés, la nouvelle vient se loger dans ce décroché, contre le tableau extérieur.

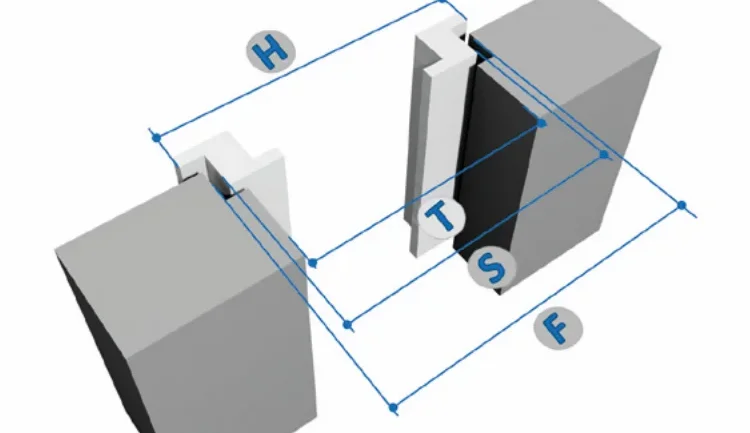

Ce que vous mesurez : le fond de feuillure
Pour une fenêtre en feuillure, la cote de commande est la largeur en fond de feuillure (F) : entre les deux fonds du décroché, là où le dormant se loge. Même principe en hauteur. Trois mesures, la plus petite.
Relevez aussi la largeur du tableau extérieur (T), la partie la plus étroite, et la profondeur du décroché : elles nous permettent de vérifier que le dormant se loge bien.
Après une dépose totale : soigner la finition

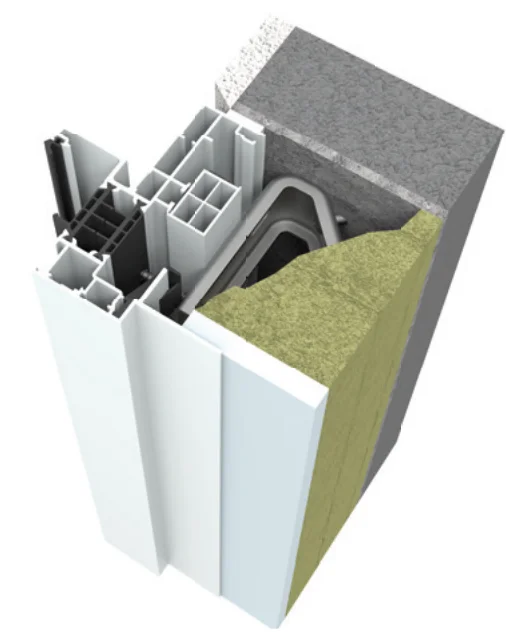

Retirer un ancien cadre abîme souvent le tour de l’ouverture côté intérieur. Le fabricant prévoit une solution de dépose totale, avec cornières de finition intérieure, en applique et en feuillure. Parlez-nous-en avant de commander.
04 / Les bons repères
La pose en rénovation, sur l’ancien cadre conservé.
On retire les battants vitrés, on garde l’ancien dormant fixé au mur. La nouvelle fenêtre s’y fixe, et ses ailes de recouvrement cachent l’ancien cadre côté intérieur. Pas de plâtre ni d’enduit à reprendre : la pose est rapide et propre.

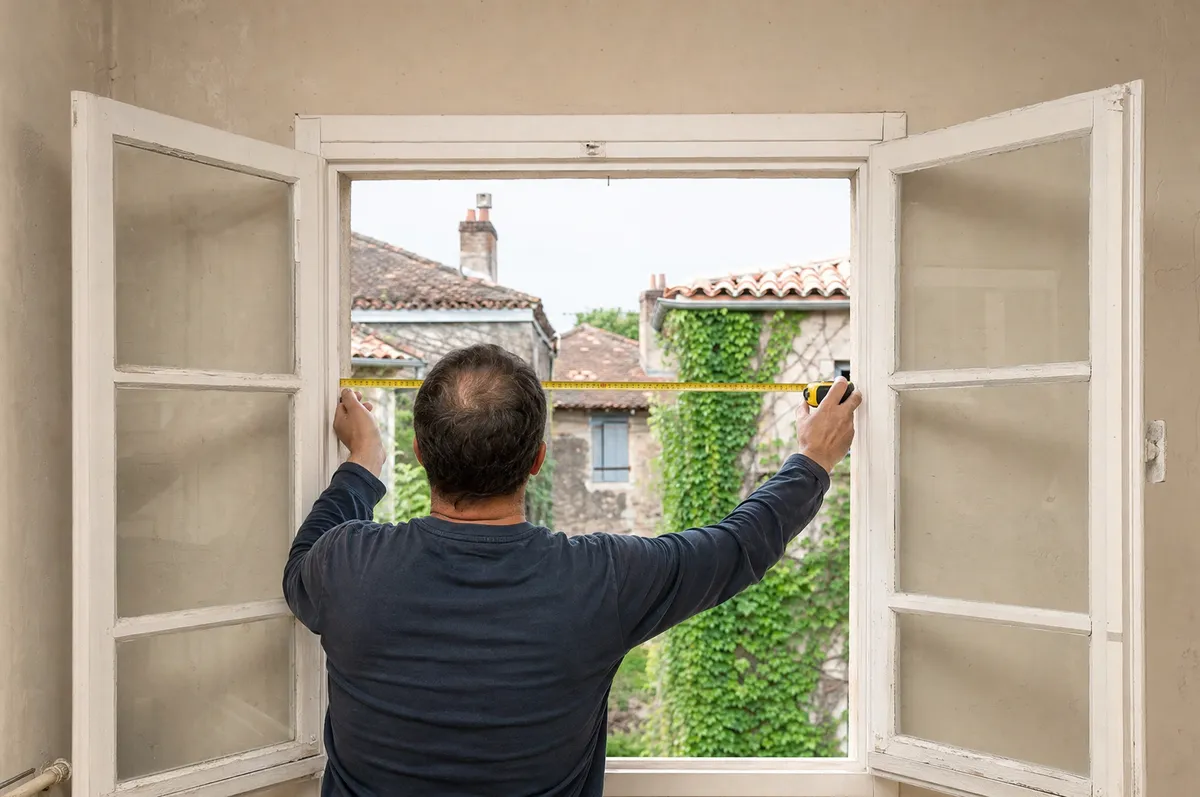

Ce que vous mesurez : le passage
- La largeur de passage (P) : battants ouverts, entre les deux montants de l’ancien cadre, à l’intérieur du cadre. En haut, au milieu et en bas : la plus petite valeur.
- La hauteur de passage : de la traverse basse à la traverse haute de l’ancien cadre, à l’intérieur, à gauche, au centre et à droite.

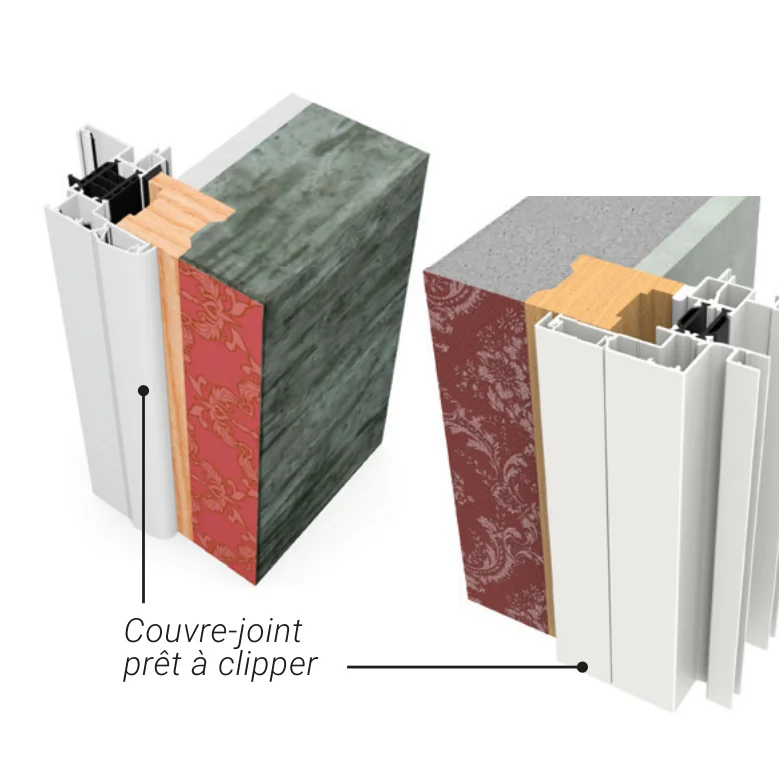

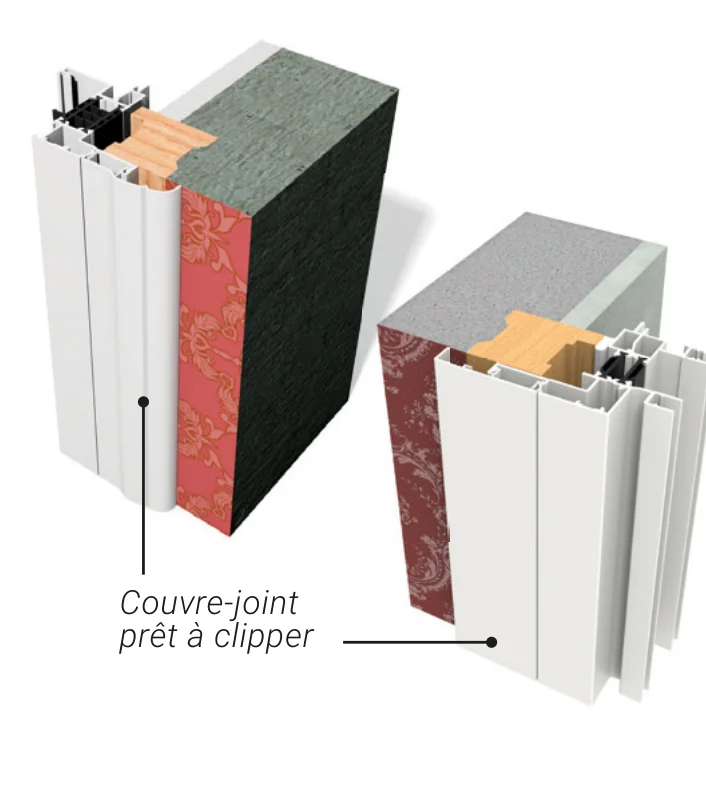

- La largeur visible de l’ancien cadre, côté intérieur : elle aide à choisir l’aile de recouvrement, 40 ou 65 mm en PVC, 42 ou 65 mm en aluminium.
Ne mesurez ni le tableau de maçonnerie ni les anciens battants : seul compte le passage dans l’ancien cadre.
05 / Les bons repères

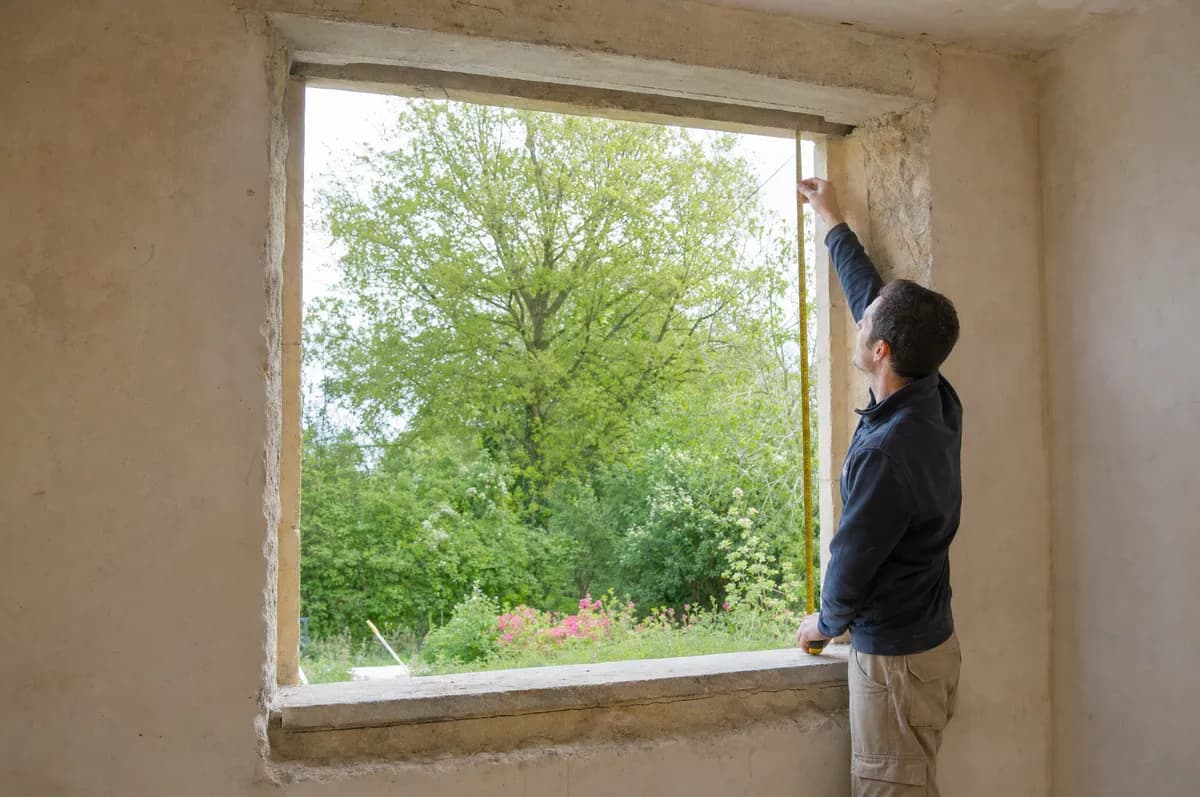

La hauteur : fenêtre ou porte-fenêtre.
- Fenêtre : de l’appui jusqu’au dessous du linteau, ou jusqu’au fond de feuillure haut en pose en feuillure.
- Porte-fenêtre : du sol fini jusqu’au linteau. Le sol fini, c’est le carrelage ou le parquet posé : s’il n’est pas encore fait, retirez l’épaisseur prévue.
- Rénovation : la hauteur de passage de l’ancien cadre, à l’intérieur.
Mesurez à gauche, au centre et à droite, et gardez la plus petite valeur. Saisissez-la en millimètres, telle quelle : ne retirez pas vous-même 5 ou 10 mm.
Une partie fixe au-dessus ou en bas (imposte, allège) est comprise dans la hauteur totale : mesurez toute l’ouverture, le configurateur la répartit.
06 / Les bons repères
Avec un volet roulant intégré.
Commandée avec son volet, la fenêtre reçoit un coffre d’environ 20 cm de haut selon le modèle et la hauteur. Où il se place, et donc ce que comprend la hauteur saisie, dépend du matériau et de la pose.
Fenêtre PVC
En tunnel, en feuillure, en rénovation : le coffre se loge dans l’ouverture et la hauteur que vous saisissez le comprend. Saisissez la hauteur de l’ouverture, sans rien retirer : la fenêtre est fabriquée d’autant plus basse.
En applique : le coffre se place au-dessus, côté intérieur. Saisissez la hauteur du tableau : l’ensemble est plus haut d’autant.
Fenêtre aluminium
Le coffre se pose au-dessus de la fenêtre : la hauteur saisie est celle de la fenêtre, et le coffre s’y ajoute, 195 mm, ou 225 mm au-delà de 1 350 mm de hauteur. Vérifiez qu’il a la place au-dessus de l’ouverture ; en cas de doute, envoyez-nous une photo avant de commander.
Le configurateur affiche les hauteurs avant l’ajout au panier. Vous remplacez un volet seul, sans changer la fenêtre ? Consultez choisir le volet adapté à votre ouverture.
07 / Les bons repères
Le sens d’ouverture, vu de l’intérieur.
Placez-vous dans la pièce, face à la fenêtre. Sur une fenêtre à un battant, choisissez le côté des charnières. Sur deux battants, choisissez le battant principal : celui qui porte la poignée et s’ouvre en premier.
08 / Les bons repères
Votre relevé, en un coup d’œil.
| Pose | Largeur et hauteur | À noter aussi |
|---|---|---|
| Applique | Tableau (T) | Épaisseur du doublage |
| Tunnel | Tableau (T) | Diagonales |
| Feuillure | Fond de feuillure (F) | Tableau extérieur et profondeur du décroché |
| Rénovation | Passage dans l’ancien cadre (P) | Largeur visible de l’ancien cadre |
Les erreurs que l’on voit le plus souvent
- Mesurer le vitrage ou l’ancienne fenêtre au lieu de l’ouverture ou du cadre.
- Mesurer le tableau en feuillure, au lieu du fond de feuillure.
- Mesurer le tableau en rénovation, au lieu du passage dans l’ancien cadre.
- Oublier l’épaisseur du doublage en pose en applique.
- Retirer soi-même un jeu de 5 ou 10 mm.
- Lire le sens d’ouverture depuis l’extérieur.
Un doute ? Envoyez-nous vos mesures et une photo de la fenêtre, dedans et dehors : nous vérifions avant la commande.
Les questions que l’on nous pose
Quelles sont les dimensions standard d’une fenêtre ?
Les tailles les plus répandues pour une fenêtre à deux battants sont 125 × 100 cm et 135 × 120 cm (hauteur × largeur). Une fenêtre sur mesure n’a pas à s’y plier : elle est fabriquée au millimètre, aux dimensions de votre ouverture, de 400 mm à plus de 3 m de large selon le modèle.
Quelle est la dimension standard d’une porte-fenêtre ?
On trouve surtout 215 × 80 cm pour un battant et 215 × 120 cm pour deux battants (hauteur × largeur). Sur mesure, une porte-fenêtre se mesure du sol fini au linteau, à la dimension exacte de votre ouverture.
Dimension tableau ou dimension hors tout : laquelle donner ?
Celle de votre ouverture, selon la pose : le tableau, le fond de feuillure ou le passage dans l’ancien cadre. La dimension hors tout est celle de la fenêtre avec son cadre : c’est nous qui la calculons.
Faut-il retirer quelques millimètres de jeu ?
Non. Saisissez la plus petite de vos trois mesures, telle quelle. Le jeu de pose est prévu en fabrication selon la pose choisie.
Faut-il mesurer la fenêtre ou le vitrage ?
Ni l’un ni l’autre : on mesure l’ouverture qui recevra la nouvelle fenêtre, ou le passage dans l’ancien cadre en rénovation. Le vitrage et l’ancienne fenêtre ne donnent pas la bonne cote.
Et pour une baie coulissante ?
Les repères sont les mêmes selon la pose : tableau, fond de feuillure ou passage dans l’ancien cadre. Mesurez la largeur totale de l’ouverture, pas celle d’un vantail. Dimensions standard, nombre de vantaux et seuil : le guide pour mesurer une baie vitrée coulissante.
