Prise de cotes / Baies coulissantes
Comment mesurer
une baie vitrée coulissante
Une baie coulissante sur mesure se commande sur la largeur totale de l’ouverture, au millimètre, quelle que soit la taille standard la plus proche. Voici les dimensions courantes, le nombre de vantaux qui correspond à votre largeur, et où poser le mètre selon la pose.
Commencer
01 / Les bons repères
Les dimensions standard d’une baie vitrée.
Dans le commerce, la plupart des baies coulissantes font 215 cm de haut, parfois 225 cm. En largeur, on trouve surtout ces tailles :
| Baie | Largeurs courantes | Hauteur courante |
|---|---|---|
| 2 vantaux | 180, 200, 210 et 240 cm | 215 cm |
| 3 vantaux | 240 à 300 cm | 215 cm |
| 4 vantaux | 300 à 400 cm | 215 cm |
02 / Les bons repères
Combien de vantaux pour votre largeur ?
Le nombre de vantaux dépend de la largeur de l’ouverture, et décide de la part qui s’ouvre. Nos baies coulissantes aluminium se fabriquent dans ces plages :
| Baie | Largeur | Hauteur | Rails | Ouverture |
|---|---|---|---|---|
| 2 vantaux | 837 à 3 600 mm | jusqu’à 2 650 mm | 2 | La moitié |
| 3 vantaux | 1 800 à 5 400 mm | jusqu’à 2 450 mm | 3 | Les deux tiers |
| 4 vantaux | 2 800 à 6 000 mm | jusqu’à 2 450 mm | 2 | La moitié, au centre |
| 6 vantaux | 3 600 à 6 300 mm | jusqu’à 2 450 mm | 3 | Les deux tiers |
Plusieurs choix sont possibles pour une même largeur : plus de vantaux, c’est un passage plus large une fois ouvert, mais plus de montants dans la vue. Un dormant à trois rails est aussi plus épais qu’un dormant à deux rails.
03 / Les bons repères
Votre pose décide de la cote.
Comme pour une fenêtre, tout dépend de ce qui reste dans l’ouverture. Les rendus ci-dessous montrent une fenêtre à gauche et la baie coulissante à droite.
| Situation | Pose | Cote à relever |
|---|---|---|
| Construction neuve, isolation intérieure | Applique | Tableau (T) et épaisseur du doublage |
| Ancienne baie déposée avec son cadre, mur sans doublage | Tunnel | Tableau (T) |

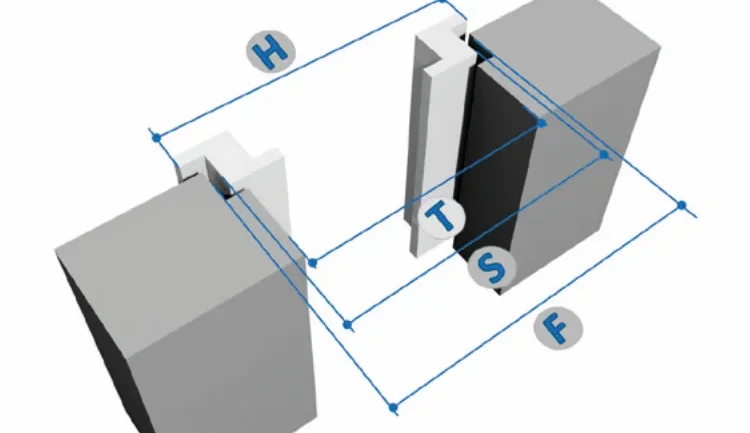

| Ancienne baie déposée, décroché dans la maçonnerie | Feuillure | Fond de feuillure (F) |
| Ancien cadre conservé, sain | Rénovation | Passage dans l’ancien cadre (P) |

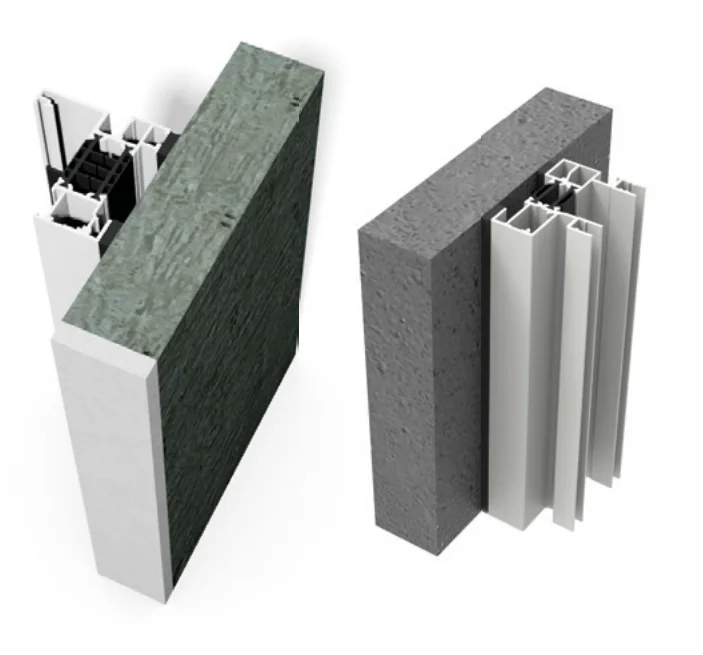

En tunnel : dans l’épaisseur du mur

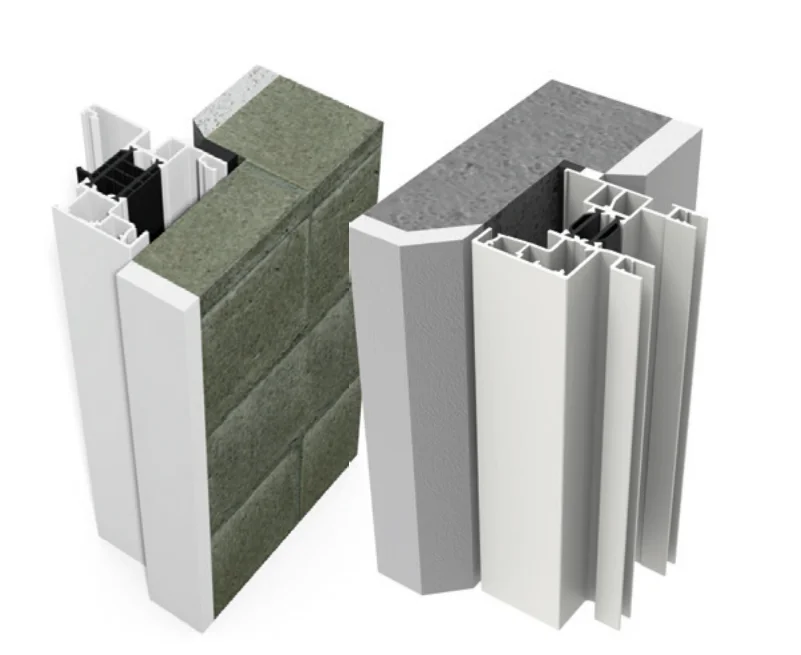

En feuillure : dans le décroché

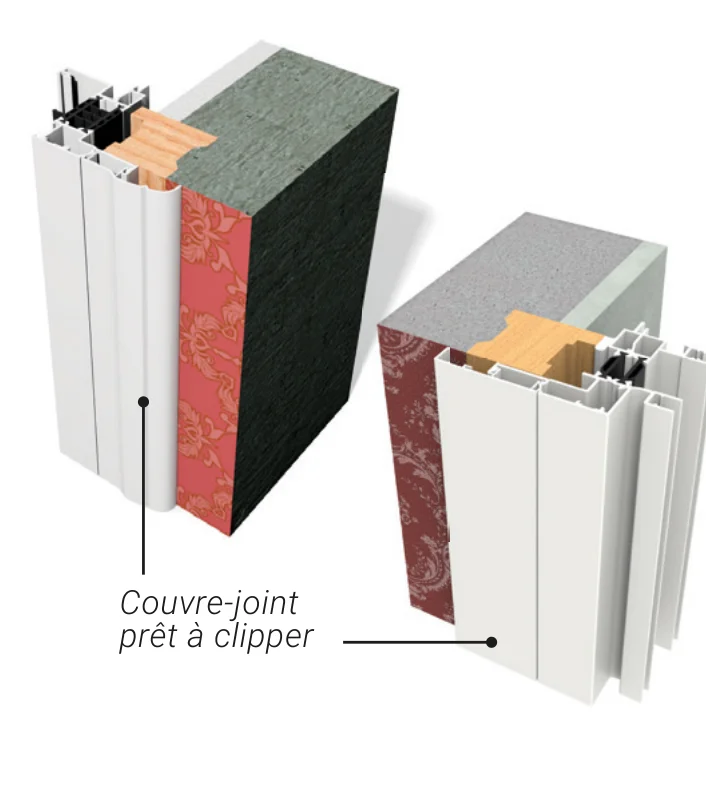

En rénovation : sur l’ancien cadre
Ailes de recouvrement de 42 ou 65 mm. L’ancien cadre doit être sain, bien fixé, d’aplomb et assez profond pour recevoir les rails : une baie à trois rails demande plus d’épaisseur qu’une baie à deux rails.
Le détail de chaque pose, avec l’applique et son doublage, est expliqué pas à pas dans comment mesurer une fenêtre ou une porte-fenêtre : les repères sont les mêmes pour une baie.
04 / Les bons repères

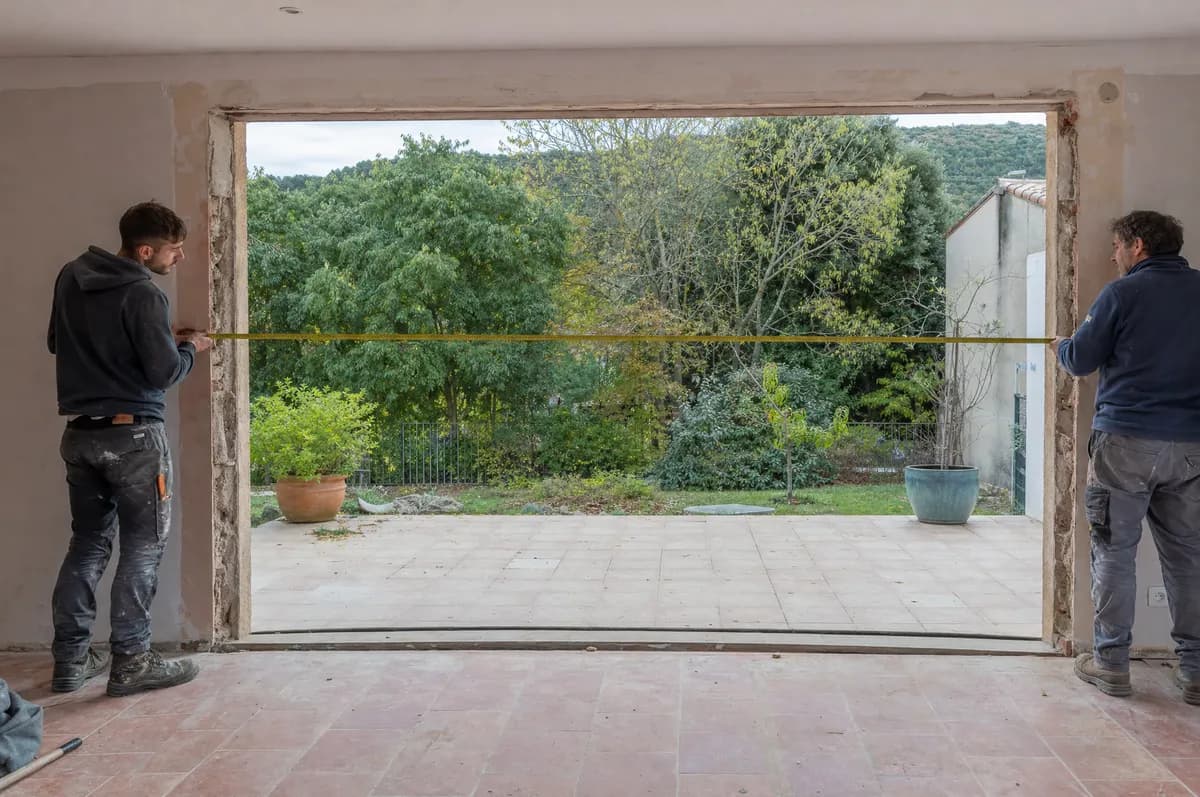

La largeur : toute l’ouverture, à deux.
Mesurez la largeur totale de l’ouverture, au repère de votre pose, en haut, au milieu et en bas. Gardez la plus petite valeur.
Au-delà de deux mètres, faites-vous aider : un mètre qui se courbe ou qui glisse donne vite 1 cm d’erreur. Tendez-le bien droit, chacun appuyant une extrémité contre un côté.
Ne mesurez pas un vantail : le configurateur répartit lui-même les vantaux dans la largeur totale.
C’est la largeur à saisir dans le configurateur, en millimètres.
05 / Les bons repères

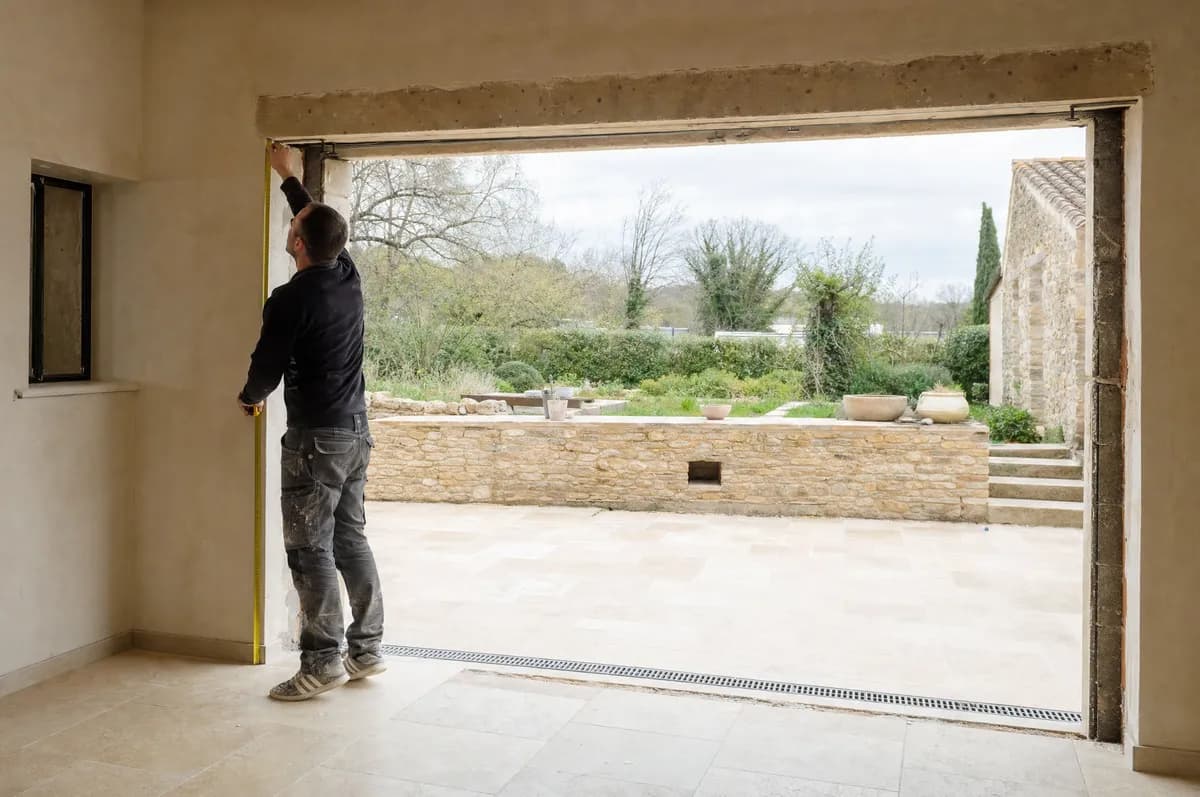

La hauteur, jusqu’au sol fini.
Mesurez du sol fini jusqu’au dessous du linteau, à gauche, au centre et à droite, et gardez la plus petite valeur. En rénovation : la hauteur de passage de l’ancien cadre.
Le sol fini, c’est le carrelage ou le parquet posé. Pas encore fait ? Retirez l’épaisseur prévue, colle comprise.
06 / Les bons repères
Avec un volet roulant intégré.
Le coffre du volet se pose au-dessus de la baie, côté intérieur. La hauteur que vous saisissez reste celle de la baie ; le coffre s’y ajoute : 195 mm, ou 225 mm au-delà de 1 350 mm de hauteur. Vérifiez qu’il a la place au-dessus de l’ouverture.
- Volet possible de 400 à 3 200 mm de large et jusqu’à 2 450 mm de haut ; manœuvre à manivelle jusqu’à 2 200 mm de large.
- En pose en applique : dormant d’au moins 120 mm sur deux rails, 160 mm sur trois rails.
- Pas de volet intégré sur la baie à six vantaux.
07 / Les bons repères
Le vantail de service, vu de l’intérieur.
Le vantail de service est celui qui porte la poignée et que vous faites coulisser au quotidien. Placez-vous dans la pièce, face à la baie, et choisissez son côté : à gauche ou à droite. Pensez à ce qui se trouve devant : un meuble, un radiateur, l’accès à la terrasse.
08 / Les bons repères
Votre relevé, en un coup d’œil.
| Mesure | Où | Comment |
|---|---|---|
| Largeur | Tableau, fond de feuillure ou passage de l’ancien cadre, selon la pose | À deux, 3 mesures, la plus petite |
| Hauteur | Du sol fini au linteau, ou passage de l’ancien cadre | 3 mesures, la plus petite |
| À noter aussi | Épaisseur du doublage, place pour le coffre | Si applique ou volet |
Les erreurs que l’on voit le plus souvent
- Mesurer un vantail ou l’ancienne baie au lieu de toute l’ouverture.
- Mesurer seul une grande largeur, avec un mètre qui se courbe.
- Oublier le futur carrelage dans la hauteur.
- Arrondir à la taille standard la plus proche.
- Oublier la place du coffre de volet au-dessus.
Un doute ? Envoyez-nous vos mesures et une photo de l’ouverture, dedans et dehors : nous vérifions avant la commande.
Les questions que l’on nous pose
Quelle est la dimension standard d’une baie vitrée ?
La hauteur courante est de 215 cm, parfois 225 cm. En largeur, on trouve surtout 180 à 240 cm pour une baie à deux vantaux, 240 à 300 cm pour trois vantaux et 300 à 400 cm pour quatre vantaux. Sur mesure, la baie est fabriquée aux dimensions exactes de votre ouverture.
Quelle est la dimension standard d’une baie vitrée à 2 vantaux ?
Le plus souvent 215 cm de haut pour 180, 200, 210 ou 240 cm de large. Nos baies à deux vantaux se fabriquent de 837 à 3 600 mm de large.
Quelle est la dimension standard d’une baie vitrée à 3 vantaux ?
Le plus souvent 215 cm de haut pour 240 à 300 cm de large. Sur trois rails, deux vantaux sur trois s’effacent : l’ouverture atteint les deux tiers de la largeur. Nos baies à trois vantaux se fabriquent de 1 800 à 5 400 mm de large.
Quelle hauteur pour une baie vitrée standard ?
215 cm dans la plupart des cas, du sol fini au linteau. Nos baies coulissantes se fabriquent jusqu’à 2 650 mm de haut à deux vantaux, 2 450 mm au-delà.
Peut-on poser une baie coulissante en rénovation ?
Oui, sur l’ancien cadre s’il est sain et assez profond pour les rails, avec des ailes de recouvrement de 42 ou 65 mm. On mesure alors le passage dans l’ancien cadre, pas le tableau.
Proposez-vous des baies à galandage ?
Pas dans le configurateur : une baie à galandage, qui s’efface dans le mur, se prévoit avec la maçonnerie ou le doublage. Contactez-nous avec votre projet.
Guide établi d’après l’aide à la prise de cotes et le catalogue du fabricant de nos baies coulissantes aluminium, et les règles de notre configurateur. Tailles standard : valeurs courantes du commerce, données à titre indicatif. Photos de mise en situation illustratives. Tous les guides de prise de cotes
