Portillon AT03

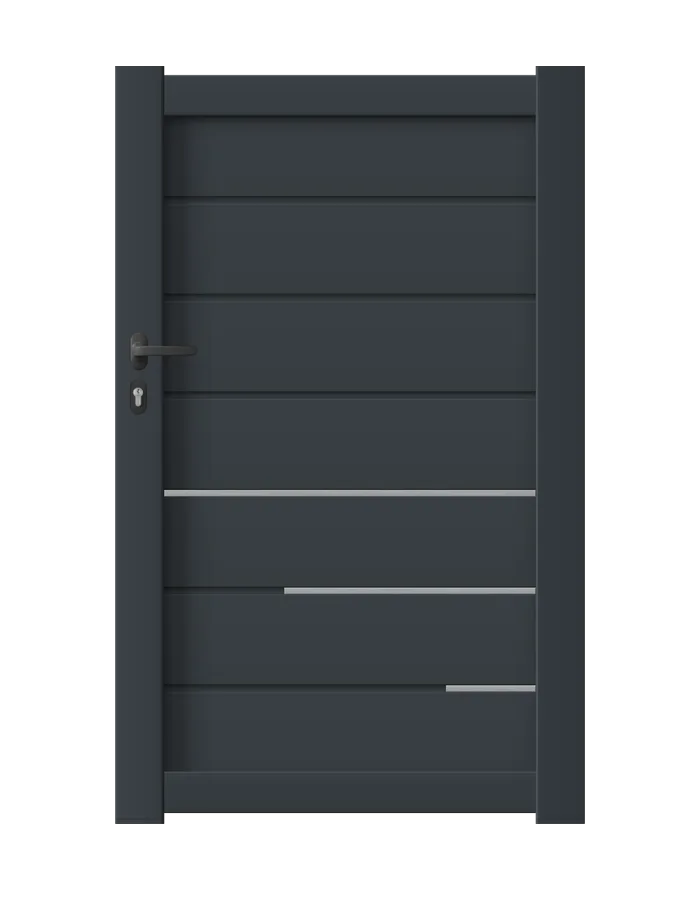

Dessin AT03 · aluminium · accès piéton

Revenir aux modèles

Chargement du configurateur…

Portillon AT03 · aluminium sur mesure

Votre passage quotidien.
Le style de votre portail.

Portillon AT03 en aluminium. Des lames horizontales soulignées de filets décoratifs continus sur la largeur du portillon. Un seul vantail pour l’accès piéton. Le côté des gonds et l’ouverture vers l’intérieur ou l’extérieur se choisissent en vue extérieure.

Préparer mon installation ↗
Manœuvre de la poignée d’un portillon aluminium : exemple de réalisation
Détail d’une réalisation de la collection. Dessin et quincaillerie variables selon le modèle.

01 / Construction & rigidité

Du cadre au remplissage,
chaque profil a son rôle.

Repérez les pièces du portillon AT03, puis comparez leurs sections. Les dimensions ci-dessous proviennent de la nomenclature technique de cette version.

AT03 · portillonVue extérieure
Illustration de repérage du modèle. Proportions et équipements d’exemple, sans cotes de fabrication.
  1. Les montants

    100 × 54 mm

    Les profils verticaux délimitent le cadre. Leur section extérieure se lit dans deux directions : largeur et profondeur.

  2. Les traverses

    36 × 90 mm

    Les profils horizontaux ferment le cadre en haut et en bas. Ils sont distincts des lames qui composent le remplissage.

  3. Les lames de remplissage

    200 mm visibles

    Le profil complet mesure 206 × 16 mm. Les lames sont horizontales sur ce modèle ; leur face visible ne correspond pas à la section complète.

  4. La fermeture latérale

    Un seul vantail

    La serrure se trouve sur le côté opposé aux gonds. Elle rejoint la gâche de réception : il n’y a pas de battement central entre deux vantaux.

À l’intérieur des profils

Les pièces, vues en coupe.

Dessins techniques du châssis P100 × 54. Chaque extrait conserve le tracé du document source ; cliquez pour le regarder de plus près.

Le montant et le remplissage

Coupe du montant 100 × 54 mm à la jonction avec le remplissageAgrandir la coupe ↗
Section du montant à la liaison avec le remplissage. Les 100 × 54 mm désignent ses dimensions extérieures, pas l’épaisseur de ses parois.

Ces extraits ne sont pas affichés à une échelle commune. Ils ne remplacent pas le plan de fabrication de votre commande.

100 mm54 mm36 mm90 mmMontantTraverse
Encombrements extérieurs à la même échelle. Ce dessin ne représente pas les parois ni la géométrie intérieure des profilés.

Bien lire une section

Une section n’est pas une épaisseur d’aluminium.

100 × 54 mm décrit l’encombrement du montant, pas son épaisseur. De même, les 16 mm de la lame décrivent la profondeur du profil complet, pas une paroi d’aluminium de 16 mm.

Le maintien du remplissage fait appel à des parcloses de 17 × 16 mm, identifiées séparément du montant et des lames.

L’épaisseur des parois et le procédé exact d’assemblage du cadre ne sont pas précisés dans les documents techniques vérifiés pour ce modèle.

Voir toutes les caractéristiques ↗
Structure aluminiumLe dessin de votre choix
Sur mesureDimensions selon le modèle
1 vantailAccès piéton
Livraison incluseFourniture seule, hors pose

02 / Comprendre l’ouverture

Repérer les gonds et le sens d’ouverture.

Un seul vantail pour l’accès piéton. Le côté des gonds et l’ouverture vers l’intérieur ou l’extérieur se choisissent en vue extérieure.

Toujours depuis l’extérieur

D’un seul geste, à pied.

Le côté des gonds se repère en regardant le portillon depuis la rue. Le vantail peut s’ouvrir vers la propriété ou vers l’extérieur selon la configuration du lieu.

Ces schémas expliquent les choix ; ils ne changent ni vos options ni votre prix. Pour une ouverture vers l’extérieur, vérifiez le dégagement et l’absence d’empiètement sur l’espace public.

INTÉRIEUR · PROPRIÉTÉEXTÉRIEUR · RUEGondsOuverture vers l’intérieur
Vue de dessus · schéma de principe, non à l’échelle.
Pointillés gris : position fermée. Anthracite : position ouverte.

03 / Couleurs & finitions

La teinte signe votre entrée. La finition lui donne son relief.

Les teintes et finitions se choisissent parmi les combinaisons proposées dans le configurateur : toutes les finitions ne sont pas disponibles pour chaque couleur. Les décors d’aspect bois restent des finitions sur aluminium. Le rendu écran est indicatif ; un échantillon est préférable pour apprécier la teinte et la texture. Une seconde teinte peut être proposée pour la zone de remplissage ou de décor identifiée sur ce modèle, selon compatibilité.

59

Teintes à découvrir

Des RAL sobres ou colorés, des sablés et des décors bois. Les combinaisons proposées dépendent de la teinte.

Gris anthraciteRAL 7016
BlancRAL 9016
NoirRAL 9005
Gris clairRAL 7035
Gris quartzRAL 7039
Ivoire clairRAL 1015
Vert mousseRAL 6005
Rouge pourpreRAL 3004

Structuré

Relief fin au toucher.

Brillant

Surface lisse et brillante.

Satiné

Reflet doux, surface lisse.

Mat

Aspect peu réfléchissant.

Sablé

Aspect grainé.

Extrait du nuancier, non contractuel. Les décors bois sont des finitions d’aspect bois sur aluminium. Vérifiez la teinte et la texture sur échantillon. Cette présentation ne modifie pas votre configuration.

04 / Équipements

Les bons détails, pour votre usage.

La forme et la finition de la poignée, les fixations et les pièces de réception dépendent du modèle et des options retenues. Les accessoires du visuel ne constituent pas une liste de fourniture ; vérifiez le récapitulatif de configuration.

01

Fixations du portillon

Choisissez le jeu de gonds adapté parmi les options compatibles. L’aplomb des piliers, le dégagement et une éventuelle pente déterminent les fixations à retenir.

02

Réception du portillon

Une réception locale, une battée toute hauteur ou une battée avec gâche électrique sont proposées selon compatibilité. La gâche électrique libère une serrure mécanique ; l’alimentation et la commande sont à prévoir.

03

Fermeture et poignée

La serrure mécanique et les autres fermetures proposées se choisissent selon l’usage. La serrure électrique est une option distincte de la gâche électrique et ne s’associe pas à toutes les configurations ; les choix de poignée suivent le type de fermeture.

04

Occultation périphérique

Le kit d’occultation périphérique peut être proposé selon les fixations et la réception choisies. Il concerne les jeux autour du portail, pas les ajours ou les inserts du dessin.

Gond supérieur : exemple d’équipement de la collection
Gond supérieur
Barillet : exemple d’équipement de la collection
Barillet

Illustrations d’équipements de la collection, non à l’échelle. Présentation des possibilités, pas une liste d’accessoires inclus : seuls les choix compatibles retenus dans votre récapitulatif sont fournis.

La fiche technique

Portillon AT03

Composition, sections et repères de pose : distinguez les dimensions du produit de la place à prévoir sur votre entrée.

Le modèle sélectionné

Référence
AT03
Type
Portillon
Matériau de structure
Aluminium
Remplissage
Des lames horizontales soulignées de filets décoratifs continus sur la largeur du portillon.
Ouverture
Un seul vantail pour l’accès piéton. Le côté des gonds et l’ouverture vers l’intérieur ou l’extérieur se choisissent en vue extérieure.
Dimensions
Largeur de 800 à 1500 mm ; hauteur de 1530 à 2200 mm. Limites de configuration : la combinaison dimensions, dessin et options doit être validée dans le configurateur.

Structure & profilés

Montants latéraux
Section 100 × 54 mm.
Traverses du cadre
Section 36 × 90 mm.
Maintien du remplissage
Parcloses 17 × 16 mm.

Remplissage & décor

Lames principales
Profil 206 × 16 mm ; largeur de face visible de 200 mm sur le plan.
Orientation
Horizontale.
Occultation
Remplissage plein ; les profils décoratifs ne sont pas des fentes traversantes.
Profils décoratifs
Profil 20 × 16 mm ; partie visible de 15 mm sur le plan.
Dessin du décor
Filets horizontaux continus sur la largeur du portillon.

Dimensions & implantation

Largeur à renseigner
L = largeur entre les faces finies des piliers. Relever en bas, au milieu et en haut.
Hauteur à renseigner
H = hauteur du portillon au montant latéral, pas la hauteur du pilier.
Hauteur disponible
Relever séparément la hauteur sous chapeau et le niveau du sol fini. Les réserves dépendent des fixations.
Point de vue
Depuis l’extérieur de la propriété pour le sens d’ouverture.
Passage utile
Le passage libre après pose est plus petit que la largeur entre piliers ; les gonds et la réception occupent une partie de cette largeur.

Quincaillerie & équipements

Fermeture disponible
Serrure mécanique · Serrure électrique · sans poignée.
Poignée
Poignée standard · Poignée et capot assortis.
Fixations proposées
Gond standard et crapaudine · Gonds à sceller · Gonds à appliquer · jusqu’à 180° · Gond multiréglable et crapaudine · Gonds pour pente.
Réception proposée
Gâche de réception standard · Profil battée toute hauteur · Battée toute hauteur avec gâche électrique.

Couleur & fourniture

Support de finition
Aluminium laqué ; les décors bois sont des aspects de surface, pas du bois massif.
Seconde couleur
Possible sur la zone de remplissage ou de décor identifiée dans le configurateur.
Produit commandé
Référence, dimensions, coloris et accessoires effectivement retenus dans votre récapitulatif.
À prévoir sur chantier
Piliers et supports, seuil adapté, fixations au support, pose et raccordements éventuels. Le décor photographique n’est pas fourni.

Vos cotes, sans confusion

Dans le configurateur : L entre piliers, H pour le portail.

Tous les relevés sont en millimètres. Le sens d’ouverture et la gauche ou la droite se décrivent depuis l’extérieur de la propriété.

Largeur entre piliersHauteurSol fini · jeux de pose à vérifier
Vue de face, schéma de principe non à l’échelle.
La hauteur du portail et la hauteur du pilier sont deux mesures distinctes.
LLargeur entre piliers
La distance relevée entre les deux faces finies des piliers. C’est la largeur à renseigner dans le configurateur.
HHauteur du portail
La hauteur du portail côté piliers, au niveau du montant. C’est la hauteur à renseigner ; pour une forme galbée, ce n’est pas la hauteur du sommet central.
H1Hauteur utile du pilier
La hauteur disponible du sol fini jusqu’au-dessous du chapeau. Elle doit accueillir le portail et les réserves nécessaires aux équipements.
FLargeur de fabrication
La largeur fabriquée indiquée sur le plan, après prise en compte des jeux et du montage retenu. Elle est différente de L.
PPassage libre à l’ouverture
La largeur réellement disponible une fois le portail ouvert. Les montants, articulations et pièces de réception peuvent réduire ce passage.

01 / Sur place, avec un mètre et un niveau

Six contrôles avant de choisir vos dimensions.

Mesurez sur des piliers terminés. Si les enduits, seuils ou revêtements ne sont pas réalisés, leur épaisseur doit être définie avant le relevé définitif.

  1. Contrôle du niveau du sol entre les piliers
    01

    Partir du sol fini

    Posez le niveau entre les piliers. Relevez aussi la pente dans la zone balayée par les vantaux : un sol horizontal au seuil peut remonter plus loin. Tenez compte du revêtement définitif.

  2. Contrôle de l’aplomb d’un pilier au niveau à bulle
    02

    Contrôler les deux piliers

    Vérifiez leur verticalité sur les faces de fixation. Notez les écarts, la profondeur et la largeur de chaque pilier, ainsi que le débord des chapeaux. Repérez les retours de mur.

  3. Mesure de la largeur entre piliers en partie basse
    03

    Mesurer la largeur en bas

    Mesurez horizontalement entre les faces finies des piliers, au niveau bas de l’ouverture. Notez cette première cote en millimètres, sans enlever de jeu de pose.

  4. Mesure de la largeur entre piliers à mi-hauteur
    04

    Mesurer à mi-hauteur

    Prenez une deuxième mesure entre les mêmes faces, à mi-hauteur. Gardez le mètre horizontal ; ne suivez pas une diagonale entre les piliers.

  5. Mesure de la largeur entre piliers en partie haute
    05

    Mesurer en haut

    Prenez une troisième mesure au niveau haut du portail. Conservez les trois valeurs et retenez la plus petite comme largeur entre piliers L pour votre relevé.

  6. Mesure de la hauteur disponible du pilier depuis le sol fini
    06

    Relever la hauteur disponible

    Mesurez chaque pilier depuis le sol fini jusqu’au-dessous du chapeau. Retenez la plus petite hauteur utile H1. Distinguez-la de la hauteur H du portail, mesurée côté montant.

02 / Comprendre les jeux de pose

Lire un plan standard, sans modifier vos mesures.

Les repères ci-dessous concernent le châssis 100 × 54 mm et le montage standard illustré. Ce sont des repères de lecture, pas les cotes définitives de votre commande.

Le portillon est monté entre piliers. Le jeu du côté des gonds et celui du côté de la réception sont différents ; ils s’inversent dans l’espace avec le sens choisi.

Plan standard 100 × 54 mm — valeurs en millimètres
RepèreCote du planComment la lire
Jeu côté gonds25 mmLe côté des gonds dépend du sens d’ouverture choisi.
Jeu côté réception20 mmPour la réception représentée sur ce plan standard.
Largeur fabriquéeF = L − 45 mmPour L = 1 000 mm, F = 955 mm sur ce plan.
Passage libreP = L − 137 mmPour L = 1 000 mm, P = 863 mm avec l’ouverture représentée.
Réserve basse / haute30 mm fixes / 70 mm minimumLes autres jeux de gonds peuvent modifier ces réserves.
Ce qui change avec le jeu de gonds — même châssis, autres réserves
MontageJeux latérauxRéserve basse / haute
Standard entre piliers25 mm aux gonds + 20 mm à la réception30 mm / 70 mm minimum
Gond multiréglable30 mm aux gonds + 20 mm à la réception50 mm / 110 mm minimum
Multiréglable + crapaudine30 mm aux gonds + 20 mm à la réception30 mm / 110 mm minimum

03 / Votre relevé est complet quand…

Les dimensions et l’environnement sont décrits.

Conservez ces informations avec vos mesures. Elles permettent de vérifier les choix de fixation et d’équipement avant la fabrication.

Piliers et fixations
Largeur et profondeur de chaque pilier, aplomb, matériau du support, état des faces de fixation et débord des chapeaux. Signalez les gaines, les retours de mur et les fissures visibles.
Sol fini et pente
Niveau du seuil et pente sur toute la zone balayée, épaisseur du revêtement prévu, butées et obstacles susceptibles d’accrocher le bas du vantail pendant son ouverture.
Sens et débattement
Côté des gonds et ouverture vers l’intérieur ou l’extérieur, vus depuis la rue. Vérifiez le passage piéton réellement nécessaire et la place pour la poignée, la réception et la butée.
Serrure, réception et commande
Position de la gâche, passage des câbles si vous choisissez une commande électrique et place pour la battée. Une gâche électrique libère la fermeture : elle ne motorise pas le vantail et n’est pas une serrure électrique.
Photos et croquis à conserver
Une vue de l’ensemble depuis la rue, une depuis la propriété, puis les détails de chaque pilier et du seuil. Ajoutez les trois largeurs, les deux hauteurs et les obstacles sur un croquis coté.

Dans la durée

Des gestes simples. Des points de contrôle réguliers.

Le bon entretien concerne autant les surfaces que les pièces en mouvement.

01

Nettoyer en douceur

Utilisez de l’eau, un nettoyant doux adapté aux surfaces laquées et un chiffon non abrasif. Rincez puis essuyez. Évitez les solvants agressifs et les abrasifs ; suivez les préconisations d’entretien du revêtement livré.

02

Surveiller les articulations

Vérifiez le bon maintien des fixations, l’alignement des vantaux et la fermeture. N’appliquez un lubrifiant que si la notice de la pièce le prévoit.

03

Ne pas forcer la manœuvre

En cas de frottement, de bruit inhabituel ou de résistance, interrompez l’utilisation et faites contrôler le réglage. Sur un portail motorisé, respectez la notice pour les essais de sécurité et le déverrouillage.

Vos questions

Les réponses avant de vous lancer.

Le dessin reste-t-il identique à toutes les dimensions ?

La référence définit le style du remplissage. Selon les dimensions, la répartition des lames, panneaux et profils peut être adaptée. Le visuel n’est pas un plan de fabrication ; les proportions et détails du produit commandé sont à confirmer.

Puis-je choisir toutes les couleurs et finitions ?

Les teintes et finitions se choisissent parmi les combinaisons proposées dans le configurateur : toutes les finitions ne sont pas disponibles pour chaque couleur. Les décors d’aspect bois restent des finitions sur aluminium. Le rendu écran est indicatif ; un échantillon est préférable pour apprécier la teinte et la texture. Une seconde teinte peut être proposée pour la zone de remplissage ou de décor identifiée sur ce modèle, selon compatibilité.

Puis-je commander l’ouverture à distance ?

Une gâche électrique compatible peut permettre de libérer la fermeture sur commande. Elle ne motorise pas le vantail. Alimentation, commande et compatibilité des autres équipements sont à vérifier.

Comment entretenir le produit ?

Suivez la notice d’entretien correspondant à la finition et aux équipements livrés. Pour le nettoyage courant, utilisez une méthode douce compatible avec cette finition ; évitez les abrasifs et les produits agressifs. Les réglages et interventions sur les organes de mouvement doivent être confiés à une personne compétente.

Que faut-il confirmer avant la commande ?

Vérifiez les dimensions, le sens vu de l’extérieur, la finition, les équipements sélectionnés et les contraintes de pose. Les limites affichées ne garantissent pas toutes les combinaisons : le configurateur contrôle les choix compatibles.

Portillon AT03

Vos mesures.
Votre couleur. Votre prix.

Personnalisez votre entrée et retrouvez le prix de votre composition.
