Portail coulissant AT03

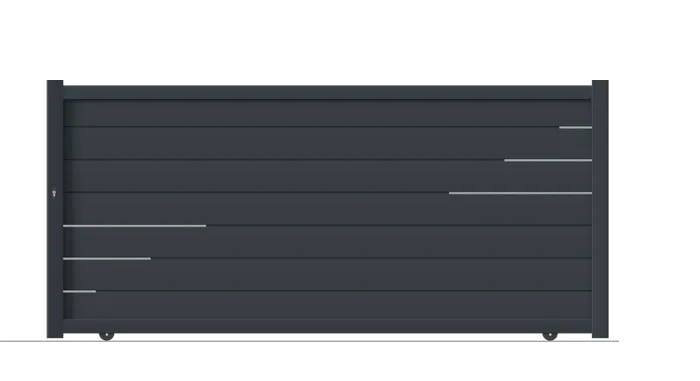

Dessin AT03 · aluminium · refoulement simple
Chargement du configurateur…
Portail coulissant AT03 · aluminium sur mesure
Une ouverture latérale.
Toute la place devant vous.

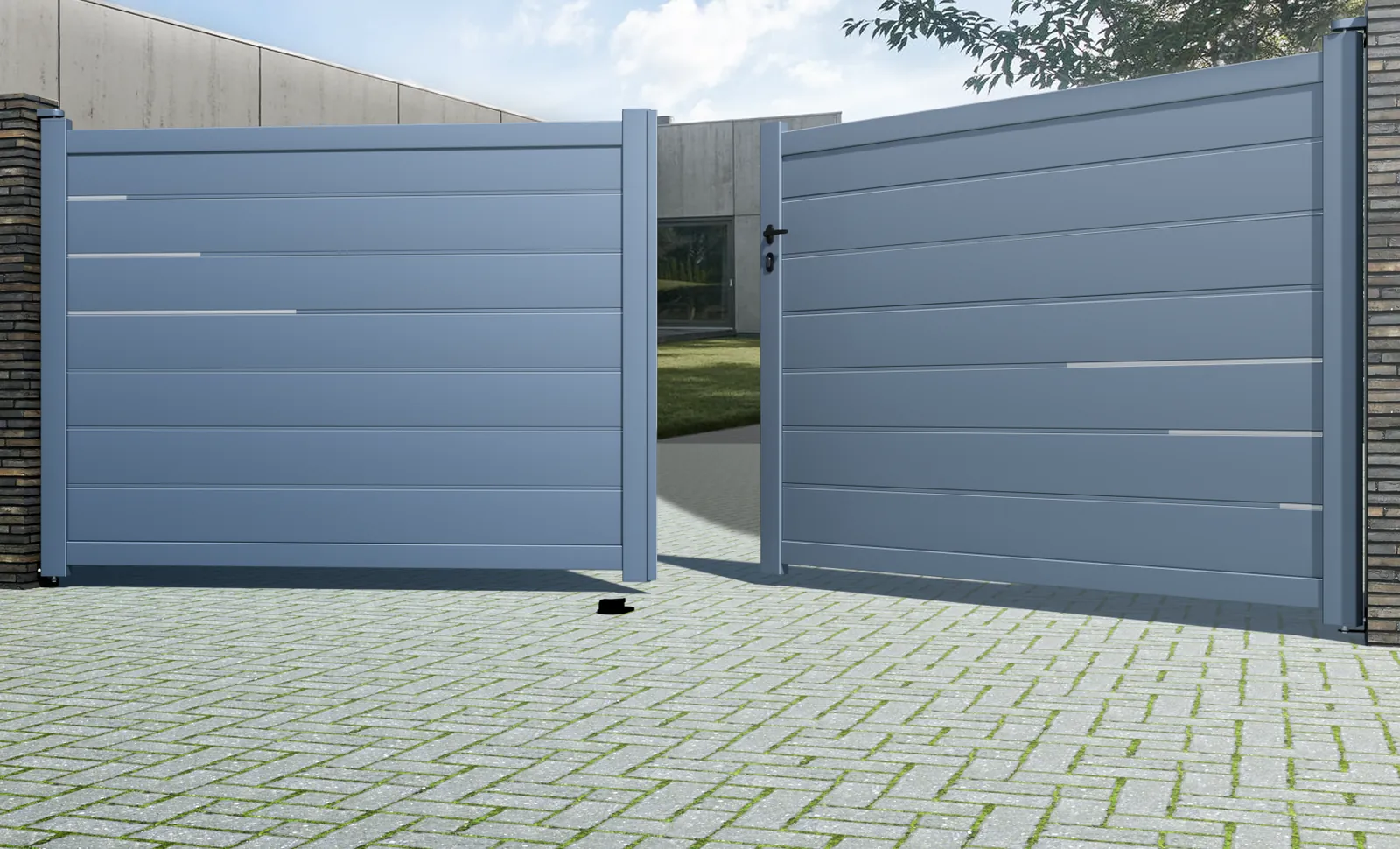

Portail coulissant AT03 en aluminium. Des lames horizontales soulignées de profils décoratifs disposés en escalier. L’ensemble glisse latéralement sur un rail au sol. Le refoulement à gauche ou à droite est indiqué en vue extérieure.
Préparer mon installation ↗
01 / Construction & rigidité
Du cadre au remplissage,
chaque profil a son rôle.
Repérez les pièces du coulissant AT03, puis comparez leurs sections. Les dimensions ci-dessous proviennent de la nomenclature technique de cette version.
AT03 · coulissantVue extérieure
Les montants
100 × 54 mmLes profils verticaux délimitent le cadre. Leur section extérieure se lit dans deux directions : largeur et profondeur.
Les traverses
36 × 90 mmLes profils horizontaux ferment le cadre en haut et en bas. Ils sont distincts des lames qui composent le remplissage.
Les lames de remplissage
200 mm visiblesLe profil complet mesure 206 × 16 mm. Les lames sont horizontales sur ce modèle ; leur face visible ne correspond pas à la section complète.
Le roulement au sol
Galets + railLes galets portent le tablier sur le rail au sol. Ce roulement est distinct du guidage supérieur, qui accompagne le déplacement latéral.
À l’intérieur des profils
Les pièces, vues en coupe.
Dessins techniques du châssis P100 × 54. Chaque extrait conserve le tracé du document source ; cliquez pour le regarder de plus près.
Le montant et le remplissage
Agrandir la coupe ↗Le guidage supérieur du coulissant
Agrandir la coupe ↗Ces extraits ne sont pas affichés à une échelle commune. Ils ne remplacent pas le plan de fabrication de votre commande.
Bien lire une section
Une section n’est pas une épaisseur d’aluminium.
100 × 54 mm décrit l’encombrement du montant, pas son épaisseur. De même, les 16 mm de la lame décrivent la profondeur du profil complet, pas une paroi d’aluminium de 16 mm.
Le maintien du remplissage fait appel à des parcloses de 17 × 16 mm, identifiées séparément du montant et des lames.
L’épaisseur des parois et le procédé exact d’assemblage du cadre ne sont pas précisés dans les documents techniques vérifiés pour ce modèle.
Structure aluminiumLe dessin de votre choix
Sur mesureDimensions selon le modèle
Sur railRefoulement latéral
Livraison incluseFourniture seule, hors pose
02 / Comprendre l’ouverture
Choisir le côté de refoulement.
L’ensemble glisse latéralement sur un rail au sol. Le refoulement à gauche ou à droite est indiqué en vue extérieure.
Toujours depuis l’extérieur
À gauche ou à droite de votre entrée.
Le tablier se déplace parallèlement à la clôture. La zone de refoulement doit rester libre sur toute sa course, du côté choisi.
Ces schémas expliquent les choix ; ils ne changent ni vos options ni votre prix.
Pointillés gris : position fermée. Anthracite : position ouverte.
03 / Couleurs & finitions
La teinte signe votre entrée. La finition lui donne son relief.
Les teintes et finitions se choisissent parmi les combinaisons proposées dans le configurateur : toutes les finitions ne sont pas disponibles pour chaque couleur. Les décors d’aspect bois restent des finitions sur aluminium. Le rendu écran est indicatif ; un échantillon est préférable pour apprécier la teinte et la texture. Une seconde teinte peut être proposée pour la zone de remplissage ou de décor identifiée sur ce modèle, selon compatibilité.
59
Teintes à découvrir
Des RAL sobres ou colorés, des sablés et des décors bois. Les combinaisons proposées dépendent de la teinte.
Gris anthraciteRAL 7016
BlancRAL 9016
NoirRAL 9005
Gris clairRAL 7035
Gris quartzRAL 7039
Ivoire clairRAL 1015
Vert mousseRAL 6005
Rouge pourpreRAL 3004
Structuré
Relief fin au toucher.
Brillant
Surface lisse et brillante.
Satiné
Reflet doux, surface lisse.
Mat
Aspect peu réfléchissant.
Sablé
Aspect grainé.
Extrait du nuancier, non contractuel. Les décors bois sont des finitions d’aspect bois sur aluminium. Vérifiez la teinte et la texture sur échantillon. Cette présentation ne modifie pas votre configuration.
04 / Équipements
Les bons détails, pour votre usage.
La forme et la finition de la poignée, les fixations et les pièces de réception dépendent du modèle et des options retenues. Les accessoires du visuel ne constituent pas une liste de fourniture ; vérifiez le récapitulatif de configuration.
Guidage et réception
Le portail se déplace sur un rail au sol, avec des galets et un guidage supérieur. Les profils de réception et les options de butée se choisissent selon la pose ; le nombre de galets et les détails de fixation se confirment sur les documents de fabrication.
Fermeture et poignée
Les choix de fermeture et de poignée sont ceux proposés pour cette référence dans le configurateur. Leur compatibilité avec les autres équipements est vérifiée au fil de la configuration.
Occultation périphérique
Le kit d’occultation périphérique peut être proposé selon les fixations et la réception choisies. Il concerne les jeux autour du portail, pas les ajours ou les inserts du dessin.
Illustrations d’équipements de la collection, non à l’échelle. Présentation des possibilités, pas une liste d’accessoires inclus : seuls les choix compatibles retenus dans votre récapitulatif sont fournis.
La fiche technique
Portail coulissant AT03
Composition, sections et repères de pose : distinguez les dimensions du produit de la place à prévoir sur votre entrée.
Le modèle sélectionné
- Référence
- AT03
- Type
- Portail coulissant
- Matériau de structure
- Aluminium
- Remplissage
- Des lames horizontales soulignées de profils décoratifs disposés en escalier.
- Ouverture
- L’ensemble glisse latéralement sur un rail au sol. Le refoulement à gauche ou à droite est indiqué en vue extérieure.
- Dimensions
- Largeur de 2500 à 5000 mm ; hauteur de 1530 à 2200 mm. Limites de configuration : la combinaison dimensions, dessin et options doit être validée dans le configurateur.
Structure & profilés
- Montants latéraux
- Section 100 × 54 mm.
- Traverses du cadre
- Section 36 × 90 mm.
- Maintien du remplissage
- Parcloses 17 × 16 mm.
- Renfort de traverse
- Profil 32 × 64 mm identifié sur la fiche technique. La crémaillère se fixe sur le profil prévu du tablier, selon la notice ; le moteur est installé sur son support au sol.
Remplissage & décor
- Lames principales
- Profil 206 × 16 mm ; largeur de face visible de 200 mm sur le plan.
- Orientation
- Horizontale.
- Occultation
- Remplissage plein ; les profils décoratifs ne sont pas des fentes traversantes.

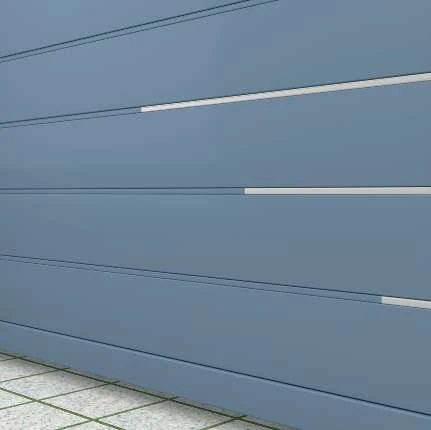

- Profils décoratifs
- Profil 20 × 16 mm ; partie visible de 15 mm sur le plan.
- Dessin du décor
- Segments décalés en escalier ; leur disposition suit le plan de cette ouverture.
Guidage du coulissant
- Support du guidage supérieur
- Profil 40 × 16 mm.
- Rail de guidage supérieur
- Profil 36 × 39 mm, distinct du rail de roulement au sol.
- Habillage du rail supérieur
- Profil à clipser 38 × 42 mm.
- Déplacement
- Tablier sur galets et rail au sol ; refoulement unique.
- Prolongateurs
- Le plan type montre un dépassement de 250 mm à intégrer au contrôle de la réservation latérale.
Dimensions & implantation
- Largeur à renseigner
- L = largeur entre les faces finies des piliers. Relever en bas, au milieu et en haut.
- Hauteur à renseigner
- H = hauteur du portail au montant latéral, pas la hauteur du pilier.
- Hauteur disponible
- Relever séparément la hauteur sous chapeau et le niveau du sol fini. Les réserves dépendent des fixations.
- Point de vue
- Depuis l’extérieur de la propriété pour le sens d’ouverture.
- Refoulement
- À gauche ou à droite. Relever la longueur libre au-delà du pilier, sur toute la course du portail.
Quincaillerie & équipements
- Fermeture disponible
- Serrure mécanique · Sans serrure.
- Poignée
- Poignée standard · Poignée assortie à la couleur · Sans poignée.
- Commande
- Manuelle ou motorisée avec crémaillère.
- Réception
- Réception standard ou profil toute hauteur selon les options compatibles.
Couleur & fourniture
- Support de finition
- Aluminium laqué ; les décors bois sont des aspects de surface, pas du bois massif.
- Seconde couleur
- Possible sur la zone de remplissage ou de décor identifiée dans le configurateur.
- Produit commandé
- Référence, dimensions, coloris et accessoires effectivement retenus dans votre récapitulatif.
- À prévoir sur chantier
- Piliers et supports, seuil adapté, fixations au support, pose et raccordements éventuels. Le décor photographique n’est pas fourni.
Vos cotes, sans confusion
Dans le configurateur : L entre piliers, H pour le portail.
Tous les relevés sont en millimètres. Le sens d’ouverture et la gauche ou la droite se décrivent depuis l’extérieur de la propriété.
La hauteur du portail et la hauteur du pilier sont deux mesures distinctes.
- LLargeur entre piliers
- La distance relevée entre les deux faces finies des piliers. C’est la largeur à renseigner dans le configurateur.
- HHauteur du portail
- La hauteur du portail côté piliers, au niveau du montant. C’est la hauteur à renseigner ; pour une forme galbée, ce n’est pas la hauteur du sommet central.
- H1Hauteur utile du pilier
- La hauteur disponible du sol fini jusqu’au-dessous du chapeau. Elle doit accueillir le portail et les réserves nécessaires aux équipements.
- FLargeur de fabrication
- La largeur du tablier fabriqué, qui tient compte des recouvrements. Elle est différente de L et figure sur le plan de fabrication.
- PPassage libre à l’ouverture
- La largeur réellement disponible une fois le portail ouvert. Les montants, articulations et pièces de réception peuvent réduire ce passage.
01 / Sur place, avec un mètre et un niveau
Six contrôles avant de choisir vos dimensions.
Mesurez sur des piliers terminés. Si les enduits, seuils ou revêtements ne sont pas réalisés, leur épaisseur doit être définie avant le relevé définitif.
01Partir du sol fini
Posez le niveau entre les piliers, puis contrôlez le futur parcours du rail. Notez les différences de niveau, les joints et les pentes. Le revêtement définitif doit être pris en compte.
02Contrôler les deux piliers
Vérifiez leur verticalité sur les faces de fixation. Notez les écarts, la profondeur et la largeur de chaque pilier, ainsi que le débord des chapeaux. Repérez les retours de mur.
03Mesurer la largeur en bas
Mesurez horizontalement entre les faces finies des piliers, au niveau bas de l’ouverture. Notez cette première cote en millimètres, sans enlever de jeu de pose.
04Mesurer à mi-hauteur
Prenez une deuxième mesure entre les mêmes faces, à mi-hauteur. Gardez le mètre horizontal ; ne suivez pas une diagonale entre les piliers.
05Mesurer en haut
Prenez une troisième mesure au niveau haut du portail. Conservez les trois valeurs et retenez la plus petite comme largeur entre piliers L pour votre relevé.
06Relever la hauteur disponible
Mesurez chaque pilier depuis le sol fini jusqu’au-dessous du chapeau. Retenez la plus petite hauteur utile H1. Distinguez-la de la hauteur H du portail, mesurée côté montant.
02 / Comprendre les jeux de pose
Lire un plan standard, sans modifier vos mesures.
Les repères ci-dessous concernent le châssis 100 × 54 mm et le montage standard illustré. Ce sont des repères de lecture, pas les cotes définitives de votre commande.
Le coulissant est présenté en un tablier. Le recouvrement, le guidage et le prolongateur expliquent pourquoi sa largeur fabriquée et la place nécessaire dépassent la seule ouverture entre piliers.
| Repère | Cote du plan | Comment la lire |
|---|---|---|
| Recouvrement sur les piliers | 50 mm de chaque côté | Le tablier fermé dépasse l’ouverture. |
| Largeur fabriquée | F = L + 100 mm | Pour L = 3 000 mm, F = 3 100 mm sur ce plan. |
| Passage libre | P = L − 50 mm | Pour L = 3 000 mm, P = 2 950 mm sur ce plan. |
| Réserve basse / haute | 30 mm fixes / 70 mm minimum | Mesurées par rapport au sol fini et au sommet du montant. |
| Prolongateur de crémaillère | 250 mm sur le plan | À prendre en compte dans l’encombrement, pas dans la largeur L à saisir. |
Le refoulement disponible doit recevoir le tablier ouvert, le prolongateur et les équipements de fin de course. Ne le ramenez pas à L, ni à une longueur de rail égale au seul passage.
03 / Votre relevé est complet quand…
Les dimensions et l’environnement sont décrits.
Conservez ces informations avec vos mesures. Elles permettent de vérifier les choix de fixation et d’équipement avant la fabrication.
- Piliers et fixations
- Largeur et profondeur de chaque pilier, aplomb, matériau du support, état des faces de fixation et débord des chapeaux. Signalez les gaines, les retours de mur et les fissures visibles.
- Sol fini et pente
- Niveau et continuité du seuil, pente sur le passage et sur toute la zone de refoulement, épaisseur du revêtement prévu, évacuation de l’eau et obstacles sur le parcours du rail.
- Refoulement et rail
- Côté de refoulement vu de l’extérieur, longueur latérale disponible et profondeur libre derrière les piliers. Réservez la course complète, y compris prolongateurs, guidage, réception et butée de fin de course.
- Moteur et crémaillère
- Emplacement et socle du moteur, place pour la crémaillère et ses prolongateurs, alimentation, gaines pour les accessoires et accès au déverrouillage. Ces réservations dépendent du moteur choisi.
- Photos et croquis à conserver
- Une vue de l’ensemble depuis la rue, une depuis la propriété, puis les détails de chaque pilier et du seuil. Ajoutez les trois largeurs, les deux hauteurs et les obstacles sur un croquis coté.
Dans la durée
Des gestes simples. Des points de contrôle réguliers.
Le bon entretien concerne autant les surfaces que les pièces en mouvement.
Nettoyer en douceur
Utilisez de l’eau, un nettoyant doux adapté aux surfaces laquées et un chiffon non abrasif. Rincez puis essuyez. Évitez les solvants agressifs et les abrasifs ; suivez les préconisations d’entretien du revêtement livré.
Garder le rail dégagé
Retirez les feuilles et les gravillons sur la course du rail. Contrôlez le guidage et la réception sans dérégler les dispositifs de sécurité.
Ne pas forcer la manœuvre
En cas de frottement, de bruit inhabituel ou de résistance, interrompez l’utilisation et faites contrôler le réglage. Sur un portail motorisé, respectez la notice pour les essais de sécurité et le déverrouillage.
Vos questions
Les réponses avant de vous lancer.
Le dessin reste-t-il identique à toutes les dimensions ?
La référence définit le style du remplissage. Selon les dimensions, la répartition des lames, panneaux et profils peut être adaptée. Le visuel n’est pas un plan de fabrication ; les proportions et détails du produit commandé sont à confirmer.
Puis-je choisir toutes les couleurs et finitions ?
Les teintes et finitions se choisissent parmi les combinaisons proposées dans le configurateur : toutes les finitions ne sont pas disponibles pour chaque couleur. Les décors d’aspect bois restent des finitions sur aluminium. Le rendu écran est indicatif ; un échantillon est préférable pour apprécier la teinte et la texture. Une seconde teinte peut être proposée pour la zone de remplissage ou de décor identifiée sur ce modèle, selon compatibilité.
Le portail nécessite-t-il un rail au sol ?
Cette version est un coulissant sur rail au sol, pas un portail autoportant. La préparation du support, le guidage et le refoulement doivent être vérifiés pour votre implantation.
Comment entretenir le produit ?
Suivez la notice d’entretien correspondant à la finition et aux équipements livrés. Pour le nettoyage courant, utilisez une méthode douce compatible avec cette finition ; évitez les abrasifs et les produits agressifs. Les réglages et interventions sur les organes de mouvement doivent être confiés à une personne compétente. Gardez le rail dégagé de feuilles, graviers et autres obstacles, portail à l’arrêt.
Que faut-il confirmer avant la commande ?
Vérifiez les dimensions, le sens vu de l’extérieur, la finition, les équipements sélectionnés et les contraintes de pose. Les limites affichées ne garantissent pas toutes les combinaisons : le configurateur contrôle les choix compatibles.
