Portail coulissant aluminium AT20-09 sur mesure
Composition AT20 · décor 09 · refoulement simple
- Garantie 10 ansVoir conditions
- Configurateur en ligneDimensions, coloris et options
- Prix immédiatSelon votre configuration
- Livraison offerte en France continentaleConditions de livraison
Chargement du configurateur…
AT20-09 / Le portail coulissant en détail

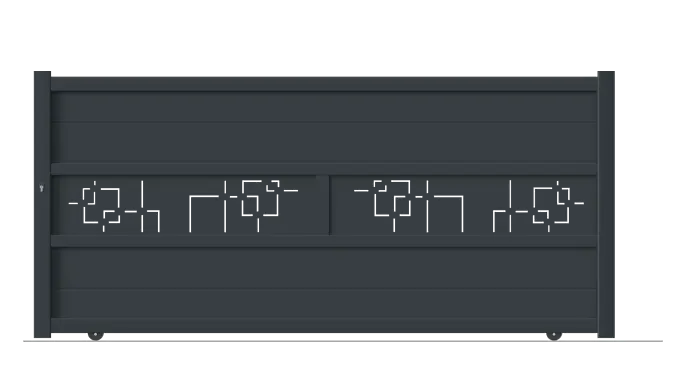

AT20-09. Rectangles imbriqués en décor horizontal.
Des contours rectangulaires se croisent dans un dessin orthogonal. Les découpes sont intégrées à une bande entourée de lames pleines. Les ajours décoratifs laissent voir l’arrière-plan dans la bande ; autour, les lames restent fermées. Fabriqué à vos cotes jusqu’à 5 m de large et 2,2 m de haut, en aluminium laqué : il ne rouille pas et ne se repeint pas.
Visuels de présentation dans une teinte et une implantation d’exemple. La couleur, les proportions et les équipements de votre configuration peuvent différer. Piliers, murets, végétation et éventuels produits voisins ne sont pas inclus.
Observer. Séparer. Comprendre.
La construction,
vue de l’intérieur.
Passez de l’ensemble monté à la vue éclatée, puis découvrez les détails à votre rythme.
Exemple de construction — équipements et profils selon le modèle
Portail coulissant AT01 de démonstration. Cet exemple ne reprend pas les dimensions, la couleur ou les options de votre configuration.
Découvrir la construction en 3D Chargement au clic · votre configuration reste inchangéeLe dessin du AT20-09
Les détails qui font ce modèle.
Ce que montre le dessin
La bande décorative traverse la partie médiane du remplissage ; des lames pleines la bordent au-dessus et au-dessous.
Un refoulement latéral
Le tablier glisse sur un rail au sol, vers la gauche ou vers la droite.
Détail du dessin
Rectangles imbriqués
La bande décorative traverse la partie médiane du remplissage ; des lames pleines la bordent au-dessus et au-dessous.
Les ajours décoratifs laissent voir l’arrière-plan dans la bande ; autour, les lames restent fermées.
Structure aluminiumLe dessin de votre choix
Sur mesureDimensions selon le modèle
Sur railRefoulement latéral
Livraison offerteFrance continentale
01 / Comprendre l’ouverture
Il glisse le long de votre clôture.
Le tablier glisse latéralement sur un rail au sol, à gauche ou à droite : nous confirmons le côté avec vous à l’appel de validation de votre commande.
Toujours depuis l’extérieur
À gauche ou à droite de votre entrée.
Le tablier se déplace parallèlement à la clôture, à gauche ou à droite de votre entrée : nous confirmons le côté avec vous à l’appel de validation de votre commande.
Ces schémas montrent les deux possibilités ; votre prix est le même d’un côté ou de l’autre.
Pointillés gris : position fermée. Anthracite : position ouverte.
02 / Construction & usageCe qui fait fonctionner votre ouverture au quotidien.Le cadre, les fixations et la fermeture, pour ceux que la fabrication intéresse.
Le cadre structure le dessin
Un tablier d’un seul tenant, guidé en partie haute et roulant sur son rail au sol. Profils et panneaux sont disposés pour la version coulissante du modèle.
Un mouvement guidé
En haut, le guidage maintient le tablier bien droit. En bas, les galets roulent sur le rail au sol ; la réception et la butée marquent ses positions de fin de course.
Préparer la motorisation
Si vous motorisez, la crémaillère se fixe sur le profil prévu pour elle. Son implantation et celle du moteur se confirment sur le plan et la notice du matériel retenu.
Le nombre de lames, les sections et la place du décor changent d’un modèle à l’autre : le visuel de votre modèle est en haut de cette page.
03 / Couleurs & finitions
Choisissez la couleur de votre portail.
20 teintes standard, des gris et des blancs aux couleurs franches, en finition texturée, satinée ou sablée, plus les décors d’aspect bois, qui sont des finitions sur aluminium. Toutes les finitions ne sont pas disponibles dans chaque teinte : le configurateur n’affiche que les combinaisons possibles. Vous avez un code RAL précis ? Saisissez-le, le prix s’ajuste aussitôt. Le rendu écran est indicatif : demandez-nous un échantillon avant de trancher.
20
teintes standard
Des gris, des blancs, des couleurs et des sablés, dans les finitions prévues pour chaque teinte.
Nuancier RAL Classic
216teintes dans le nuancier
Vous avez une référence précise ? Saisissez votre code RAL dans le configurateur. La couleur s’applique au visuel et la plus-value s’ajoute au prix.
Choisir mon RAL ↗Quelques teintes standard
Gris anthraciteRAL 7016
BlancRAL 9016
NoirRAL 9005
Gris clairRAL 7035
Gris quartzRAL 7039
Ivoire clairRAL 1015
Vert mousseRAL 6005
Rouge pourpreRAL 3004
Structuré
Relief fin au toucher.
Brillant
Surface lisse et brillante.
Satiné
Reflet doux, surface lisse.
Mat
Aspect peu réfléchissant.
Sablé
Aspect grainé.
Extrait du nuancier, non contractuel : vérifiez la teinte et la texture sur un échantillon. Les décors bois sont des finitions d’aspect bois sur aluminium.
La fiche technique
Portail coulissant aluminium AT20-09 sur mesure
Composition, sections et repères de pose : d’un côté les dimensions du produit, de l’autre la place à prévoir sur votre entrée.
Le modèle sélectionné
- Référence
- AT20-09
- Type
- Portail coulissant
- Matériau de structure
- Aluminium
- Remplissage
- Des contours rectangulaires se croisent dans un dessin orthogonal. Les découpes sont intégrées à une bande entourée de lames pleines. La bande décorative traverse la partie médiane du remplissage ; des lames pleines la bordent au-dessus et au-dessous.
- Ouverture
- Le tablier glisse latéralement sur un rail au sol, à gauche ou à droite : nous confirmons le côté avec vous à l’appel de validation de votre commande.
- Dimensions
- Largeur de 2500 à 5000 mm ; hauteur de 1000 à 2200 mm. La combinaison de vos dimensions, du dessin et des options doit être validée par le configurateur.
Dessin de la référence AT20-09
- Motif
- Rectangles imbriqués
- Disposition
- Bande médiane
- Remplissage
- Lames et décor découpé
- Composition
- Des contours rectangulaires se croisent dans un dessin orthogonal. Les découpes sont intégrées à une bande entourée de lames pleines.
- Lecture du dessin
- La bande décorative traverse la partie médiane du remplissage ; des lames pleines la bordent au-dessus et au-dessous.
Dimensions & implantation
- Largeur à renseigner
- L = largeur entre les faces finies des piliers. Mesurez en bas, au milieu et en haut.
- Hauteur à renseigner
- H = hauteur du portail au montant latéral. La hauteur du pilier se mesure à part.
- Hauteur disponible
- Mesurez à part la hauteur sous chapeau et le niveau du sol fini. La réserve à prévoir dépend des fixations.
- Point de vue
- Le sens d’ouverture se lit depuis l’extérieur de la propriété.
Quincaillerie & équipements
- Fermeture disponible
- Serrure mécanique · Sans serrure.
- Poignée
- Poignée standard · Poignée assortie à la couleur · Sans poignée.
- Commande
- Manuelle ou motorisée avec crémaillère.
- Réception
- Réception standard ou profil toute hauteur, selon les options proposées.
Couleur & fourniture
- Support de finition
- Aluminium laqué ; les décors bois sont des finitions de surface à l’aspect du bois.
- Coloris standard
- 20 teintes, dans les finitions du nuancier.
- Coloris en option
- Teintes et finitions supplémentaires, chiffrées dans le configurateur.
- RAL personnalisé
- Saisissez votre code RAL Classic dans le configurateur. Laquage personnalisé : la plus-value est intégrée au prix.
- Seconde couleur
- Possible sur la zone de remplissage ou de décor indiquée dans le configurateur.
- Produit commandé
- La référence, les dimensions, le coloris et les accessoires de votre récapitulatif.
- À prévoir sur chantier
- Piliers et supports, seuil adapté, fixations, pose et raccordements éventuels. Le décor des photos (piliers, murets, végétation) n’est pas fourni.
Garanties & qualité
Un portail garanti jusqu’à 10 ans.
La garantie court à partir de la livraison. Elle couvre l’échange des pièces reconnues défectueuses, sous réserve d’une pose, d’un entretien et d’un usage conformes.
- 10 ans
Profilés et laquage
La structure en aluminium de votre portail, ainsi que la couleur, la brillance et la protection contre la corrosion de son laquage, réalisé sous labels Qualicoat et Qualimarine.
- 5 ans
Mécanisme
Le fonctionnement mécanique de votre portail : ouverture, fermeture, guidage.
- 2 ans
Accessoires et motorisation
Les accessoires livrés avec votre portail et, si vous l’avez choisie, sa motorisation.
Laquage labellisé
Deux labels, une finition qui tient.
Le laquage de l’aluminium est réalisé sous deux labels de qualité reconnus. C’est ce qui permet une garantie de 10 ans sur la couleur, la brillance et la tenue à la corrosion.
QualicoatLabel international du laquage de l’aluminium : préparation de surface, épaisseur et tenue du revêtement contrôlées.
QualimarineLabel du laquage destiné aux atmosphères agressives, en bord de mer comme en milieu urbain ou industriel.
Pour en profiter pleinement
- Gardez la protection d’origine pendant les travaux.
- Faites poser votre portail dans les règles de l’art, en suivant la notice.
- Nettoyez-le régulièrement et prévoyez un entretien complet chaque année.
- Vérifiez votre commande à la livraison et notez toute réserve sur le bon du transporteur.
Ces garanties commerciales s’ajoutent aux garanties légales de conformité et des vices cachés, qui s’appliquent dans tous les cas.
Vos mesures, en clair
Dans le configurateur : L entre piliers, H pour le portail.
Toutes les mesures sont en millimètres. Le sens d’ouverture, la gauche et la droite se lisent depuis l’extérieur de la propriété.
La hauteur du portail et la hauteur du pilier sont deux mesures différentes.
- LLargeur entre piliers
- La distance mesurée entre les deux faces finies des piliers. C’est la largeur que vous renseignez dans le configurateur.
- HHauteur du portail
- La hauteur du portail au niveau du montant, côté pilier. C’est la hauteur que vous renseignez ; sur une forme galbée, c’est bien celle du montant, pas celle du sommet.
- H1Hauteur utile du pilier
- La hauteur disponible du sol fini jusqu’au-dessous du chapeau. Elle doit loger le portail et la réserve nécessaire à ses équipements.
01 / Sur place, avec un mètre et un niveau
Six mesures avant de choisir vos dimensions.
Mesurez sur des piliers terminés. Enduits, seuil ou revêtement encore à faire ? Fixez leur épaisseur avant de mesurer pour de bon.
01Partez du sol fini
Posez le niveau entre les piliers, puis suivez le futur parcours du rail. Notez les différences de niveau, les joints et les pentes. Tenez compte du revêtement définitif.
02Vérifiez les deux piliers
Vérifiez qu’ils sont bien d’aplomb sur les faces où le portail se fixe. Notez les écarts, la profondeur et la largeur de chaque pilier, et le débord des chapeaux. Repérez aussi les retours de mur.
03Mesurez la largeur en bas
Mesurez à l’horizontale entre les faces finies des piliers, en bas de l’ouverture. Notez cette première mesure en millimètres, sans rien retirer pour la pose.
04Mesurez à mi-hauteur
Prenez une deuxième mesure entre les mêmes faces, à mi-hauteur. Gardez le mètre bien horizontal, jamais en diagonale.
05Mesurez en haut
Prenez une troisième mesure à la hauteur du haut du portail. Gardez les trois valeurs et retenez la plus petite comme largeur entre piliers L.
06Mesurez la hauteur disponible
Mesurez chaque pilier du sol fini jusqu’au-dessous du chapeau. Retenez la plus petite : c’est la hauteur utile H1. La hauteur H du portail, elle, se mesure au montant.
03 / Votre dossier de mesures est complet quand…
Les dimensions et les abords sont décrits.
Gardez ces informations avec vos mesures : elles servent à vérifier les fixations et les équipements avant la fabrication.
- Piliers et fixations
- Largeur et profondeur de chaque pilier, aplomb, matériau, état des faces où le portail se fixe et débord des chapeaux. Signalez les gaines, les retours de mur et les fissures visibles.
- Sol fini et pente
- Niveau et continuité du seuil, pente sur le passage, épaisseur du revêtement prévu, évacuation de l’eau et obstacles sur le parcours du rail.
- Rail et guidage
- Support plan et sain sous le rail, profondeur libre derrière les piliers. Le côté où le portail se range se confirme avec vous à l’appel de validation de votre commande.
- Moteur et crémaillère
- Emplacement et socle du moteur, place pour la crémaillère et ses prolongateurs, alimentation, gaines pour les accessoires et accès au déverrouillage. Ces réservations dépendent du moteur choisi.
- Photos et croquis à conserver
- Une vue d’ensemble depuis la rue, une autre depuis la propriété, puis le détail de chaque pilier et du seuil. Reportez les trois largeurs, les deux hauteurs et les obstacles sur un croquis coté.
Documentation Onlybaie
Les notices de votre portail.
Les notices de montage à consulter avant la pose, et les plans qui donnent les jeux à prévoir entre les piliers.
PDF · 13 pages
Pose du portail coulissant
Rail au sol, guidage haut, réception, serrure et poignée, étape par étape.
Télécharger
PDF · 12 pages
Plans de pose, montants 100 × 54
Jeux et cotes du coulissant, du battant et du portillon : gonds standard, multiréglables, crapaudine et pose en applique.
TéléchargerAccessoires et variantes de pose
- Platine de guidage avec patinMontage autour du guidage supérieur.PDF · 3 pages
- Profil de réception toute hauteurRéception du portail côté fermeture.PDF · 13 pages
- Poteau de réception fin de courseRéception en bout de refoulement.PDF · 3 pages
- Cache crémaillèreCapot de la crémaillère d’un portail motorisé.PDF · 3 pages
- Kit prolongateurProlongation du rail et de la crémaillère.PDF · 4 pages
- Kit occultationPose des profils qui ferment les jours du remplissage.PDF · 3 pages
Notices du fabricant, schémas illustrés avec légendes en plusieurs langues. Consultez celle de l’accessoire que vous avez retenu. Un doute avant de commencer ? Appelez-nous avec vos cotes.
Vos équipements
Poignée, fermeture, fixations : ce que vous choisissez.
Poignée, fermeture et fixations se choisissent dans le configurateur. Les accessoires sont assortis à votre portail : blancs sur un portail blanc, gris sur un gris, noirs sur les autres teintes. Les illustrations montrent ce qui existe ; votre récapitulatif liste ce qui est fourni.
Motorisation et crémaillère
À la main, ou motorisé : le kit coulissant est proposé en option, avec la crémaillère qui entraîne le portail et son cache.
Guidage et réception
Le portail roule sur un rail au sol et un guidage en partie haute le maintient droit. Côté fermeture, vous retenez la réception qui correspond à votre entrée : poteau, butée ou profil toute hauteur.
Fermeture et poignée
Serrure et poignée se choisissent dans le configurateur, assorties à la couleur du portail. Le barillet est fourni avec ses clés.
Occultation périphérique
Un kit d’occultation ferme les jours qui restent entre le portail et les piliers. C’est le détail qui préserve vraiment votre intimité quand le dessin choisi est déjà plein.
Voir la pièce ↗Avec elle, vous ouvrez et fermez le portail à la main. Sa présence et sa finition dépendent de la serrure et des équipements choisis.
Illustration du catalogueLes galets font rouler le portail sur le rail. Leur nombre et leur position suivent le modèle et ses dimensions.
Illustration du catalogueIl trace le chemin du portail au sol. Prévoyez un support plan et adapté.
Illustration du catalogueIl garde le tablier bien droit pendant qu’il coulisse ; le roulement, lui, se fait sur le rail au sol.
Illustrations d’équipements de la collection, non à l’échelle. Elles montrent ce qui est possible ; ce qui est fourni, ce sont les équipements compatibles que vous retenez dans votre récapitulatif.
Dans la durée
L’entretien, en trois gestes.
Les surfaces comme les pièces en mouvement demandent un peu d’attention.
Nettoyer en douceur
De l’eau, un nettoyant doux pour surfaces laquées et un chiffon non abrasif. Rincez, puis essuyez. Pas de solvant agressif ni d’abrasif ; suivez les conseils d’entretien du revêtement livré.
Garder le rail dégagé
Retirez feuilles et gravillons sur toute la course du rail. Jetez un œil au guidage et à la réception, sans toucher aux dispositifs de sécurité.
Ne pas forcer la manœuvre
Un frottement, un bruit inhabituel, une résistance ? Arrêtez de l’utiliser et faites contrôler le réglage. Sur un portail motorisé, suivez la notice pour les essais de sécurité et le déverrouillage.
Vos questions
Les réponses avant de vous lancer.
Le dessin reste-t-il identique à toutes les dimensions ?
La référence définit le style du remplissage. Selon vos dimensions, la répartition des lames, des panneaux et des profils peut être adaptée. Les proportions et les détails exacts sont confirmés sur les documents de fabrication du produit commandé.
Puis-je choisir toutes les couleurs et finitions ?
20 teintes standard, des gris et des blancs aux couleurs franches, en finition texturée, satinée ou sablée, plus les décors d’aspect bois, qui sont des finitions sur aluminium. Toutes les finitions ne sont pas disponibles dans chaque teinte : le configurateur n’affiche que les combinaisons possibles. Vous avez un code RAL précis ? Saisissez-le, le prix s’ajuste aussitôt. Le rendu écran est indicatif : demandez-nous un échantillon avant de trancher.
Le portail nécessite-t-il un rail au sol ?
Oui : cette version coulisse sur un rail au sol. Pour votre implantation, vérifiez la préparation du support et le guidage.
Comment entretenir le produit ?
Suivez la notice d’entretien de la finition et des équipements livrés. Au quotidien, un nettoyage doux adapté à la finition suffit ; pas d’abrasif ni de produit agressif. Pour les réglages et les pièces en mouvement, faites appel à une personne compétente. Gardez le rail dégagé des feuilles, des graviers et de tout obstacle, portail à l’arrêt.
Que faut-il confirmer avant la commande ?
Vérifiez vos dimensions, le sens d’ouverture vu de l’extérieur, la finition, les équipements choisis et les contraintes de pose. Le configurateur contrôle que vos choix sont compatibles entre eux.
Portail coulissant aluminium AT20-09 sur mesure
À vous : vos mesures,
votre couleur, votre prix.
Personnalisez votre entrée et obtenez le prix de votre composition.
Ça pourrait aussi vous plaire
La référence AT20-09 existe aussi en portail battant et en portillon : même design, proportions adaptées à chaque ouverture.
