Des tubes horizontaux espacés occupent le remplissage sur sa hauteur.
Portail battant aluminium CL20 sur mesure
Dessin classique · deux vantaux
- Garantie 10 ansVoir conditions
- Configurateur en ligneDimensions, coloris et options
- Prix immédiatSelon votre configuration
- Livraison offerte en France continentaleConditions de livraison
Chargement du configurateur…
CL20 / Le portail battant en détail

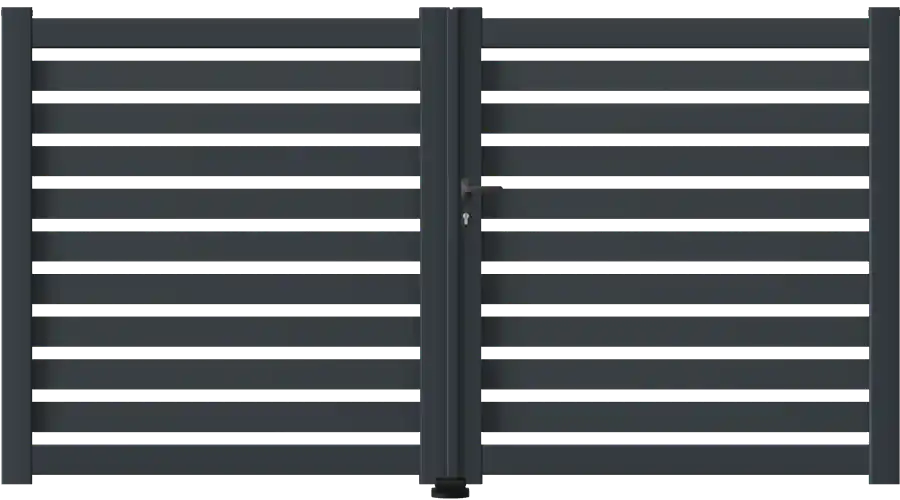

CL20. Barreaudage horizontal.
Des tubes horizontaux espacés occupent le remplissage sur sa hauteur. Les espaces entre les barreaux laissent la vue traverser l’entrée. Fabriqué à vos cotes jusqu’à 4 m de large et 2 m de haut, en aluminium laqué : il ne rouille pas et ne se repeint pas.

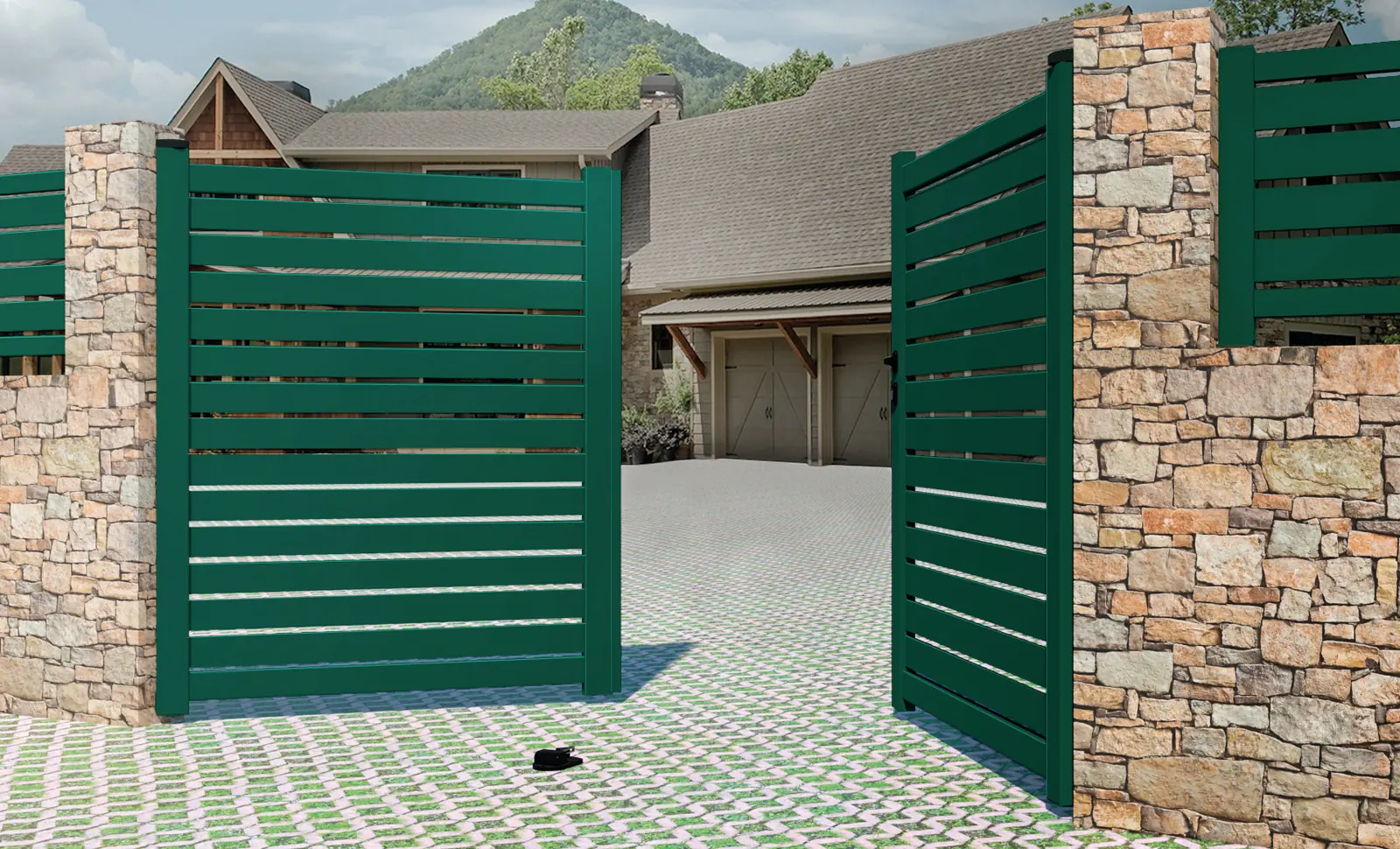

Visuels de présentation dans une teinte et une implantation d’exemple. La couleur, les proportions et les équipements de votre configuration peuvent différer. Piliers, murets, végétation et éventuels produits voisins ne sont pas inclus.
Observer. Séparer. Comprendre.
La construction,
vue de l’intérieur.
Passez de l’ensemble monté à la vue éclatée, puis découvrez les détails à votre rythme.
Exemple de construction — équipements et profils selon le modèle
Portail battant AT01 de démonstration. Cet exemple ne reprend pas les dimensions, la couleur ou les options de votre configuration.
Découvrir la construction en 3D Chargement au clic · votre configuration reste inchangéeLe dessin du CL20
Les détails qui font ce modèle.
Ce que montre le dessin
La ligne haute est de type « droit ». Sa forme et la répartition des zones font le caractère de cette référence.
Deux vantaux pivotants
Les deux vantaux pivotent sur leurs gonds. Repérez le côté du vantail de service et le dégagement disponible avant de choisir le sens d’ouverture.
Structure aluminiumLe dessin de votre choix
Sur mesureDimensions selon le modèle
2 vantauxOuverture pivotante
Livraison offerteFrance continentale
01 / Comprendre l’ouverture
Quel vantail s’ouvre en premier ?
Placez-vous côté rue, face à votre portail : la gauche et la droite se repèrent toujours depuis l’extérieur.
Essayez les quatre possibilités
Le vantail de service
C’est celui que vous ouvrez en premier. Il porte la poignée lorsque celle-ci est prévue. Ouvrez ensuite le second vantail pour libérer toute l’entrée.
INTÉRIEUR · PROPRIÉTÉ
EXTÉRIEUR · RUE
EXTÉRIEUR · RUE
1
Le vantail gauche en premierC’est le vantail de service.
2
Le vantail droit ensuitePour ouvrir tout le passage.
Cette démonstration ne modifie pas votre configuration. Pour une ouverture vers l’extérieur, vérifiez le dégagement : les vantaux ne doivent pas empiéter sur l’espace public.
02 / Construction & usageCe qui fait fonctionner votre ouverture au quotidien.Le cadre, les fixations et la fermeture, pour ceux que la fabrication intéresse.
Le cadre structure le dessin
Les deux vantaux se rejoignent au battement central. Montants, profils et remplissage suivent le dessin du modèle.
La jonction entre les vantaux
Le battement central est la pièce où les deux vantaux se rejoignent. Le réglage de la fermeture, des gonds et de la butée au sol garde les vantaux bien alignés.
Préparer la motorisation
Si vous motorisez, les bras ou les vérins se fixent sur le profil renforcé prévu pour le modèle. Position et fixations se confirment sur le plan avant l’installation.
Le nombre de lames, les sections et la place du décor changent d’un modèle à l’autre : le visuel de votre modèle est en haut de cette page.
03 / Couleurs & finitions
Choisissez la couleur de votre portail.
20 teintes standard, des gris et des blancs aux couleurs franches, en finition texturée, satinée ou sablée, plus les décors d’aspect bois, qui sont des finitions sur aluminium. Toutes les finitions ne sont pas disponibles dans chaque teinte : le configurateur n’affiche que les combinaisons possibles. Vous avez un code RAL précis ? Saisissez-le, le prix s’ajuste aussitôt. Le rendu écran est indicatif : demandez-nous un échantillon avant de trancher.
20
teintes standard
Des gris, des blancs, des couleurs et des sablés, dans les finitions prévues pour chaque teinte.
Nuancier RAL Classic
216teintes dans le nuancier
Vous avez une référence précise ? Saisissez votre code RAL dans le configurateur. La couleur s’applique au visuel et la plus-value s’ajoute au prix.
Choisir mon RAL ↗Quelques teintes standard
Gris anthraciteRAL 7016
BlancRAL 9016
NoirRAL 9005
Gris clairRAL 7035
Gris quartzRAL 7039
Ivoire clairRAL 1015
Vert mousseRAL 6005
Rouge pourpreRAL 3004
Structuré
Relief fin au toucher.
Brillant
Surface lisse et brillante.
Satiné
Reflet doux, surface lisse.
Mat
Aspect peu réfléchissant.
Sablé
Aspect grainé.
Extrait du nuancier, non contractuel : vérifiez la teinte et la texture sur un échantillon. Les décors bois sont des finitions d’aspect bois sur aluminium.
La fiche technique
Portail battant aluminium CL20 sur mesure
Composition, sections et repères de pose : d’un côté les dimensions du produit, de l’autre la place à prévoir sur votre entrée.
Le modèle sélectionné
- Référence
- CL20
- Type
- Portail battant
- Matériau de structure
- Aluminium
- Remplissage
- Des tubes horizontaux espacés occupent le remplissage sur sa hauteur. La ligne haute est de type « droit ». Sa forme et la répartition des zones font le caractère de cette référence.
- Ouverture
- Deux vantaux pivotent sur leurs gonds. Vous choisissez le sens d’ouverture et le vantail de service en vue extérieure, c’est-à-dire en regardant le portail depuis la rue.
- Dimensions
- Largeur de 2500 à 4000 mm ; hauteur de 1000 à 2000 mm. La combinaison de vos dimensions, du dessin et des options doit être validée par le configurateur.
Dessin de la référence CL20
- Ligne haute
- Droit
- Dessin
- Barreaudage horizontal
- Matériau
- Aluminium
- Composition
- Des tubes horizontaux espacés occupent le remplissage sur sa hauteur.
- Lecture du dessin
- La ligne haute est de type « droit ». Sa forme et la répartition des zones font le caractère de cette référence.
Dimensions & implantation
- Largeur à renseigner
- L = largeur entre les faces finies des piliers. Mesurez en bas, au milieu et en haut.
- Hauteur à renseigner
- H = hauteur du portail au montant latéral. La hauteur du pilier se mesure à part.
- Hauteur disponible
- Mesurez à part la hauteur sous chapeau et le niveau du sol fini. La réserve à prévoir dépend des fixations.
- Point de vue
- Le sens d’ouverture se lit depuis l’extérieur de la propriété.
- Répartition des vantaux
- Ce modèle est actuellement proposé avec deux vantaux égaux.
Quincaillerie & équipements
- Fermeture disponible
- Serrure mécanique · Sans serrure · Serrure électrique.
- Poignée
- Poignée standard · Poignée et capot à la couleur · Sans poignée.
- Fixations proposées
- Gonds standard et crapaudines · Gonds à sceller · Gonds à appliquer · jusqu’à 180° · Gonds multiréglables · Gonds pour pente.
- Commande
- Manuelle, ou motorisation à bras / à vérins adaptée à votre projet.
- Pente
- Les gonds pour pente se choisissent ici avec une ouverture manuelle seulement.
Couleur & fourniture
- Support de finition
- Aluminium laqué ; les décors bois sont des finitions de surface à l’aspect du bois.
- Coloris standard
- 20 teintes, dans les finitions du nuancier.
- Coloris en option
- Teintes et finitions supplémentaires, chiffrées dans le configurateur.
- RAL personnalisé
- Saisissez votre code RAL Classic dans le configurateur. Laquage personnalisé : la plus-value est intégrée au prix.
- Seconde couleur
- Possible sur la zone de remplissage ou de décor indiquée dans le configurateur.
- Produit commandé
- La référence, les dimensions, le coloris et les accessoires de votre récapitulatif.
- À prévoir sur chantier
- Piliers et supports, seuil adapté, fixations, pose et raccordements éventuels. Le décor des photos (piliers, murets, végétation) n’est pas fourni.
Garanties & qualité
Un portail garanti jusqu’à 10 ans.
La garantie court à partir de la livraison. Elle couvre l’échange des pièces reconnues défectueuses, sous réserve d’une pose, d’un entretien et d’un usage conformes.
- 10 ans
Profilés et laquage
La structure en aluminium de votre portail, ainsi que la couleur, la brillance et la protection contre la corrosion de son laquage, réalisé sous labels Qualicoat et Qualimarine.
- 5 ans
Mécanisme
Le fonctionnement mécanique de votre portail : ouverture, fermeture, guidage.
- 2 ans
Accessoires et motorisation
Les accessoires livrés avec votre portail et, si vous l’avez choisie, sa motorisation.
Laquage labellisé
Deux labels, une finition qui tient.
Le laquage de l’aluminium est réalisé sous deux labels de qualité reconnus. C’est ce qui permet une garantie de 10 ans sur la couleur, la brillance et la tenue à la corrosion.
QualicoatLabel international du laquage de l’aluminium : préparation de surface, épaisseur et tenue du revêtement contrôlées.
QualimarineLabel du laquage destiné aux atmosphères agressives, en bord de mer comme en milieu urbain ou industriel.
Pour en profiter pleinement
- Gardez la protection d’origine pendant les travaux.
- Faites poser votre portail dans les règles de l’art, en suivant la notice.
- Nettoyez-le régulièrement et prévoyez un entretien complet chaque année.
- Vérifiez votre commande à la livraison et notez toute réserve sur le bon du transporteur.
Ces garanties commerciales s’ajoutent aux garanties légales de conformité et des vices cachés, qui s’appliquent dans tous les cas.
Vos mesures, en clair
Dans le configurateur : L entre piliers, H pour le portail.
Toutes les mesures sont en millimètres. Le sens d’ouverture, la gauche et la droite se lisent depuis l’extérieur de la propriété.
La hauteur du portail et la hauteur du pilier sont deux mesures différentes.
- LLargeur entre piliers
- La distance mesurée entre les deux faces finies des piliers. C’est la largeur que vous renseignez dans le configurateur.
- HHauteur du portail
- La hauteur du portail au niveau du montant, côté pilier. C’est la hauteur que vous renseignez ; sur une forme galbée, c’est bien celle du montant, pas celle du sommet.
- H1Hauteur utile du pilier
- La hauteur disponible du sol fini jusqu’au-dessous du chapeau. Elle doit loger le portail et la réserve nécessaire à ses équipements.
01 / Sur place, avec un mètre et un niveau
Six mesures avant de choisir vos dimensions.
Mesurez sur des piliers terminés. Enduits, seuil ou revêtement encore à faire ? Fixez leur épaisseur avant de mesurer pour de bon.
01Partez du sol fini
Posez le niveau entre les piliers. Mesurez aussi la pente là où les vantaux passent en s’ouvrant : un sol plat au seuil peut remonter plus loin. Tenez compte du revêtement définitif.
02Vérifiez les deux piliers
Vérifiez qu’ils sont bien d’aplomb sur les faces où le portail se fixe. Notez les écarts, la profondeur et la largeur de chaque pilier, et le débord des chapeaux. Repérez aussi les retours de mur.
03Mesurez la largeur en bas
Mesurez à l’horizontale entre les faces finies des piliers, en bas de l’ouverture. Notez cette première mesure en millimètres, sans rien retirer pour la pose.
04Mesurez à mi-hauteur
Prenez une deuxième mesure entre les mêmes faces, à mi-hauteur. Gardez le mètre bien horizontal, jamais en diagonale.
05Mesurez en haut
Prenez une troisième mesure à la hauteur du haut du portail. Gardez les trois valeurs et retenez la plus petite comme largeur entre piliers L.
06Mesurez la hauteur disponible
Mesurez chaque pilier du sol fini jusqu’au-dessous du chapeau. Retenez la plus petite : c’est la hauteur utile H1. La hauteur H du portail, elle, se mesure au montant.
03 / Votre dossier de mesures est complet quand…
Les dimensions et les abords sont décrits.
Gardez ces informations avec vos mesures : elles servent à vérifier les fixations et les équipements avant la fabrication.
- Piliers et fixations
- Largeur et profondeur de chaque pilier, aplomb, matériau, état des faces où le portail se fixe et débord des chapeaux. Signalez les gaines, les retours de mur et les fissures visibles.
- Sol fini et pente
- Niveau du seuil et pente sur toute la zone où passent les vantaux, épaisseur du revêtement prévu, butées et obstacles qui pourraient accrocher le bas du vantail à l’ouverture.
- Sens et débattement
- Sens d’ouverture et vantail de service vus de l’extérieur, angle souhaité, distance aux murs, marches et végétaux. Pour des vantaux inégaux, notez aussi le passage que vous voulez au quotidien.
- Motorisation éventuelle
- Position du gond sur le pilier, recul de l’axe par rapport à la face intérieure et place disponible pour les bras ou les vérins. Notez l’emplacement des fixations, de l’alimentation et des gaines pour les accessoires.
- Photos et croquis à conserver
- Une vue d’ensemble depuis la rue, une autre depuis la propriété, puis le détail de chaque pilier et du seuil. Reportez les trois largeurs, les deux hauteurs et les obstacles sur un croquis coté.
Documentation Onlybaie
Les notices de votre portail.
Les notices de montage à consulter avant la pose, et les plans qui donnent les jeux à prévoir entre les piliers.
PDF · 8 pages
Pose du portail battant
Gonds, vantaux, butée centrale, serrure et poignée, étape par étape.
Télécharger
PDF · 12 pages
Plans de pose, montants 100 × 54
Jeux et cotes du coulissant, du battant et du portillon : gonds standard, multiréglables, crapaudine et pose en applique.
TéléchargerAccessoires et variantes de pose
- Gond multiréglableMontage et réglage en hauteur et en profondeur.PDF · 9 pages
- Gond et crapaudineGond haut et crapaudine scellée au sol.PDF · 8 pages
- Gond pour pose en appliquePortail posé derrière les piliers, ouverture jusqu’à 180°.PDF · 7 pages
- Gond pour terrain en pentePositions de réglage selon la pente et la hauteur.PDF · 5 pages
- Arrêt de portail à scellerButée au sol qui retient le vantail ouvert.PDF · 3 pages
- Kit occultationPose des profils qui ferment les jours du remplissage.PDF · 3 pages
Notices du fabricant, schémas illustrés avec légendes en plusieurs langues. Consultez celle de l’accessoire que vous avez retenu. Un doute avant de commencer ? Appelez-nous avec vos cotes.
Vos équipements
Poignée, fermeture, fixations : ce que vous choisissez.
Poignée, fermeture et fixations se choisissent dans le configurateur. Les accessoires sont assortis à votre portail : blancs sur un portail blanc, gris sur un gris, noirs sur les autres teintes. Les illustrations montrent ce qui existe ; votre récapitulatif liste ce qui est fourni.
Ouverture manuelle ou motorisée
À la main, ou motorisé avec un kit à bras ou à vérins. La traverse est renforcée pour recevoir une motorisation, même ajoutée plus tard : le configurateur ne propose que les kits compatibles avec votre portail.
Gonds et fixation
Gonds standard, réglables ou à crapaudine : vous choisissez selon vos piliers. Votre allée monte ? Les gonds pour terrain en pente laissent le vantail s’ouvrir malgré la déclivité.
Fermeture et poignée
Serrure à clé, ou serrure électrique qui libère l’ouverture depuis la maison sur les configurations qui l’acceptent. La poignée suit la fermeture retenue, assortie à la couleur du portail.
Occultation périphérique
Un kit d’occultation ferme les jours qui restent entre le portail et les piliers. C’est le détail qui préserve vraiment votre intimité quand le dessin choisi est déjà plein.
Voir la pièce ↗Il reçoit les vantaux fermés et marque leur point d’arrêt au centre.
Voir la pièce ↗Le pivot inférieur porte le vantail ; avec le gond supérieur, il forme l’axe autour duquel le vantail tourne. Sa fixation dépend du support et du montage retenus.
Voir la pièce ↗Son axe fait pivoter le vantail. Ce montage à sceller est une alternative aux gonds standard, pas un accessoire ajouté systématiquement.
Illustration du catalogueLe cylindre est la pièce où entre la clé ; la poignée et le mécanisme de serrure sont d’autres pièces.
Illustrations d’équipements de la collection, non à l’échelle. Elles montrent ce qui est possible ; ce qui est fourni, ce sont les équipements compatibles que vous retenez dans votre récapitulatif.
Dans la durée
L’entretien, en trois gestes.
Les surfaces comme les pièces en mouvement demandent un peu d’attention.
Nettoyer en douceur
De l’eau, un nettoyant doux pour surfaces laquées et un chiffon non abrasif. Rincez, puis essuyez. Pas de solvant agressif ni d’abrasif ; suivez les conseils d’entretien du revêtement livré.
Surveiller les articulations
Vérifiez que les fixations tiennent bien, que l’alignement des vantaux est correct et que la fermeture fonctionne. Lubrifiez seulement si la notice de la pièce le prévoit.
Ne pas forcer la manœuvre
Un frottement, un bruit inhabituel, une résistance ? Arrêtez de l’utiliser et faites contrôler le réglage. Sur un portail motorisé, suivez la notice pour les essais de sécurité et le déverrouillage.
Vos questions
Les réponses avant de vous lancer.
Le dessin reste-t-il identique à toutes les dimensions ?
La référence définit le style du remplissage. Selon vos dimensions, la répartition des lames, des panneaux et des profils peut être adaptée. Les proportions et les détails exacts sont confirmés sur les documents de fabrication du produit commandé.
Puis-je choisir toutes les couleurs et finitions ?
20 teintes standard, des gris et des blancs aux couleurs franches, en finition texturée, satinée ou sablée, plus les décors d’aspect bois, qui sont des finitions sur aluminium. Toutes les finitions ne sont pas disponibles dans chaque teinte : le configurateur n’affiche que les combinaisons possibles. Vous avez un code RAL précis ? Saisissez-le, le prix s’ajuste aussitôt. Le rendu écran est indicatif : demandez-nous un échantillon avant de trancher.
La motorisation est-elle comprise ?
Non : la motorisation est un choix d’équipement, que vous ajoutez si vous le souhaitez. Retenez un kit seulement après avoir vérifié sa compatibilité avec les dimensions du portail, vos piliers et le dégagement disponible.
Comment entretenir le produit ?
Suivez la notice d’entretien de la finition et des équipements livrés. Au quotidien, un nettoyage doux adapté à la finition suffit ; pas d’abrasif ni de produit agressif. Pour les réglages et les pièces en mouvement, faites appel à une personne compétente.
Que faut-il confirmer avant la commande ?
Vérifiez vos dimensions, le sens d’ouverture vu de l’extérieur, la finition, les équipements choisis et les contraintes de pose. Le configurateur contrôle que vos choix sont compatibles entre eux.
Portail battant aluminium CL20 sur mesure
À vous : vos mesures,
votre couleur, votre prix.
Personnalisez votre entrée et obtenez le prix de votre composition.
Ça pourrait aussi vous plaire
La référence CL20 existe aussi en portail coulissant et en portillon : même design, proportions adaptées à chaque ouverture.
