Équipements sur devis
La quincaillerie, les fixations et les possibilités d’équipement de cette référence sont à confirmer avec son devis.
Portail battant AT18P
Tôles perforées verticales aux extrémités · aluminium · deux vantaux
Chargement du configurateur…
Portail battant AT18P · aluminium sur mesure
Deux vantaux.
Une entrée à votre image.

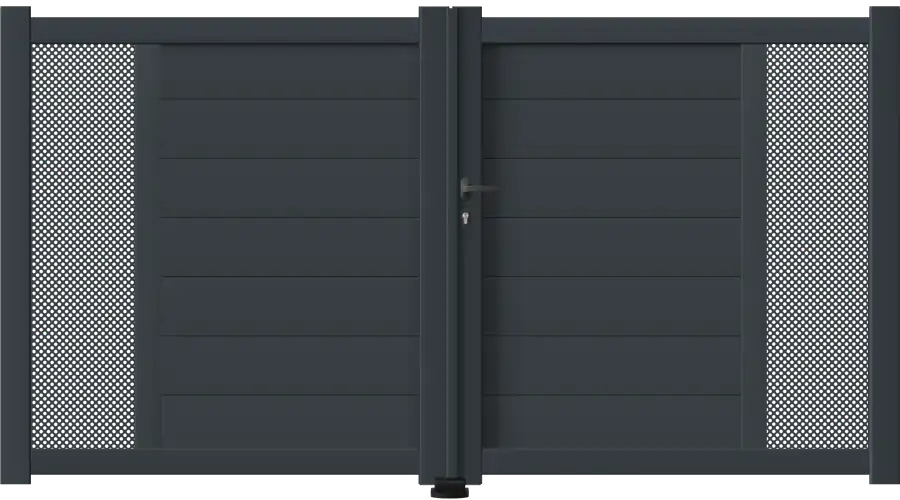

Portail battant AT18P en aluminium. Des lames pleines associées à des bandes verticales en tôle perforée. Ce dessin est proposé sur devis ; sa composition et sa faisabilité restent à confirmer. Deux vantaux s’ouvrent par rotation. Choisissez le sens d’ouverture et le vantail de service en vue extérieure.
Préparer mon installation ↗
Structure aluminiumLe dessin de votre choix
Sur mesureDimensions selon le modèle
2 vantauxOuverture pivotante
Livraison incluseFourniture seule, hors pose
01 / Comprendre l’ouverture
Identifier le vantail de service.
Deux vantaux s’ouvrent par rotation. Choisissez le sens d’ouverture et le vantail de service en vue extérieure.
Toujours depuis l’extérieur
Le côté que vous ouvrez en premier.
Le vantail de service porte la fermeture et permet l’ouverture courante.
Ces schémas expliquent les choix ; ils ne changent ni vos options ni votre prix. Pour une ouverture vers l’extérieur, vérifiez le dégagement et l’absence d’empiètement sur l’espace public.
Pointillés gris : position fermée. Anthracite : position ouverte.
02 / Dessin & construction
Des bandes perforées latérales
Des lames pleines associées à des bandes verticales en tôle perforée. Ce dessin est proposé sur devis ; sa composition et sa faisabilité restent à confirmer.
Le cadre structure le dessin
Deux vantaux se rejoignent au battement central. Les montants, profils et remplissages suivent le dessin du modèle ; le visuel ne constitue pas un plan d’assemblage coté.
La jonction entre les vantaux
Le battement central accompagne la rencontre des deux vantaux. Le réglage de la fermeture, des gonds et de la butée au sol doit préserver leur bon alignement.
Préparer la motorisation
Avec une motorisation, les bras ou vérins se fixent sur le profil renforcé prévu pour le modèle. La position et les fixations sont à confirmer sur le plan avant installation.
Le nombre de lames, les sections et la répartition du décor ne sont pas identiques sur tous les modèles. Le visuel du modèle choisi figure en haut de cette page.
03 / Couleurs & finitions
La teinte signe votre entrée. La finition lui donne son relief.
Les teintes et finitions se choisissent parmi les combinaisons proposées dans le configurateur : toutes les finitions ne sont pas disponibles pour chaque couleur. Les décors d’aspect bois restent des finitions sur aluminium. Le rendu écran est indicatif ; un échantillon est préférable pour apprécier la teinte et la texture. Une seconde teinte peut être proposée pour la zone de remplissage ou de décor identifiée sur ce modèle, selon compatibilité.
59
Teintes à découvrir
Des RAL sobres ou colorés, des sablés et des décors bois. Les combinaisons proposées dépendent de la teinte.
Gris anthraciteRAL 7016
BlancRAL 9016
NoirRAL 9005
Gris clairRAL 7035
Gris quartzRAL 7039
Ivoire clairRAL 1015
Vert mousseRAL 6005
Rouge pourpreRAL 3004
Structuré
Relief fin au toucher.
Brillant
Surface lisse et brillante.
Satiné
Reflet doux, surface lisse.
Mat
Aspect peu réfléchissant.
Sablé
Aspect grainé.
Extrait du nuancier, non contractuel. Les décors bois sont des finitions d’aspect bois sur aluminium. Vérifiez la teinte et la texture sur échantillon. Cette présentation ne modifie pas votre configuration.
04 / Équipements
Les bons détails, pour votre usage.
La forme et la finition de la poignée, les fixations et les pièces de réception dépendent du modèle et des options retenues. Les accessoires du visuel ne constituent pas une liste de fourniture ; vérifiez le récapitulatif de configuration.
Illustrations d’équipements de la collection, non à l’échelle. Présentation des possibilités, pas une liste d’accessoires inclus : seuls les choix compatibles retenus dans votre récapitulatif sont fournis.
La fiche technique
Portail battant AT18P
Composition, sections et repères de pose : distinguez les dimensions du produit de la place à prévoir sur votre entrée.
Le modèle sélectionné
- Référence
- AT18P
- Type
- Portail battant
- Matériau de structure
- Aluminium
- Remplissage
- Des lames pleines associées à des bandes verticales en tôle perforée. Ce dessin est proposé sur devis ; sa composition et sa faisabilité restent à confirmer.
- Ouverture
- Deux vantaux s’ouvrent par rotation. Choisissez le sens d’ouverture et le vantail de service en vue extérieure.
- Dimensions
- Largeur de 2500 à 5000 mm ; hauteur de 1000 à 2200 mm. Plage d’étude indicative uniquement, sur devis : ces limites ne constituent pas une disponibilité à la commande.
Dimensions & implantation
- Largeur à renseigner
- L = largeur entre les faces finies des piliers. Relever en bas, au milieu et en haut.
- Hauteur à renseigner
- H = hauteur du portail au montant latéral, pas la hauteur du pilier.
- Hauteur disponible
- Relever séparément la hauteur sous chapeau et le niveau du sol fini. Les réserves dépendent des fixations.
- Point de vue
- Depuis l’extérieur de la propriété pour le sens d’ouverture.
- Répartition des vantaux
- Répartition disponible dans le configurateur de cette référence.
Couleur & fourniture
- Support de finition
- Aluminium laqué ; les décors bois sont des aspects de surface, pas du bois massif.
- Seconde couleur
- Possible sur la zone de remplissage ou de décor identifiée dans le configurateur.
- Produit commandé
- Référence, dimensions, coloris et accessoires effectivement retenus dans votre récapitulatif.
- À prévoir sur chantier
- Piliers et supports, seuil adapté, fixations au support, pose et raccordements éventuels. Le décor photographique n’est pas fourni.
Vos cotes, sans confusion
Dans le configurateur : L entre piliers, H pour le portail.
Tous les relevés sont en millimètres. Le sens d’ouverture et la gauche ou la droite se décrivent depuis l’extérieur de la propriété.
La hauteur du portail et la hauteur du pilier sont deux mesures distinctes.
- LLargeur entre piliers
- La distance relevée entre les deux faces finies des piliers. C’est la largeur à renseigner dans le configurateur.
- HHauteur du portail
- La hauteur du portail côté piliers, au niveau du montant. C’est la hauteur à renseigner ; pour une forme galbée, ce n’est pas la hauteur du sommet central.
- H1Hauteur utile du pilier
- La hauteur disponible du sol fini jusqu’au-dessous du chapeau. Elle doit accueillir le portail et les réserves nécessaires aux équipements.
- FLargeur de fabrication
- La largeur fabriquée indiquée sur le plan, après prise en compte des jeux et du montage retenu. Elle est différente de L.
- PPassage libre à l’ouverture
- La largeur réellement disponible une fois le portail ouvert. Les montants, articulations et pièces de réception peuvent réduire ce passage.
01 / Sur place, avec un mètre et un niveau
Six contrôles avant de choisir vos dimensions.
Mesurez sur des piliers terminés. Si les enduits, seuils ou revêtements ne sont pas réalisés, leur épaisseur doit être définie avant le relevé définitif.
01Partir du sol fini
Posez le niveau entre les piliers. Relevez aussi la pente dans la zone balayée par les vantaux : un sol horizontal au seuil peut remonter plus loin. Tenez compte du revêtement définitif.
02Contrôler les deux piliers
Vérifiez leur verticalité sur les faces de fixation. Notez les écarts, la profondeur et la largeur de chaque pilier, ainsi que le débord des chapeaux. Repérez les retours de mur.
03Mesurer la largeur en bas
Mesurez horizontalement entre les faces finies des piliers, au niveau bas de l’ouverture. Notez cette première cote en millimètres, sans enlever de jeu de pose.
04Mesurer à mi-hauteur
Prenez une deuxième mesure entre les mêmes faces, à mi-hauteur. Gardez le mètre horizontal ; ne suivez pas une diagonale entre les piliers.
05Mesurer en haut
Prenez une troisième mesure au niveau haut du portail. Conservez les trois valeurs et retenez la plus petite comme largeur entre piliers L pour votre relevé.
06Relever la hauteur disponible
Mesurez chaque pilier depuis le sol fini jusqu’au-dessous du chapeau. Retenez la plus petite hauteur utile H1. Distinguez-la de la hauteur H du portail, mesurée côté montant.
02 / Du relevé au plan
Des jeux de pose propres à votre châssis.
Pour cette version, le plan d’implantation doit préciser la largeur fabriquée F, le passage libre P et les réserves autour du portail. Le relevé reste L entre piliers et H pour le portail : ne reprenez pas les jeux d’un autre modèle.
03 / Votre relevé est complet quand…
Les dimensions et l’environnement sont décrits.
Conservez ces informations avec vos mesures. Elles permettent de vérifier les choix de fixation et d’équipement avant la fabrication.
- Piliers et fixations
- Largeur et profondeur de chaque pilier, aplomb, matériau du support, état des faces de fixation et débord des chapeaux. Signalez les gaines, les retours de mur et les fissures visibles.
- Sol fini et pente
- Niveau du seuil et pente sur toute la zone balayée, épaisseur du revêtement prévu, butées et obstacles susceptibles d’accrocher le bas du vantail pendant son ouverture.
- Sens et débattement
- Sens d’ouverture et vantail de service vus de l’extérieur, angle souhaité, distance aux murs, marches et végétaux. Pour des vantaux inégaux, relevez aussi le passage souhaité pour l’usage quotidien.
- Motorisation éventuelle
- Position du gond sur le pilier, recul de l’axe par rapport à la face intérieure et place disponible pour les bras ou les vérins. Relevez l’emplacement des fixations, de l’alimentation et des gaines pour les accessoires.
- Photos et croquis à conserver
- Une vue de l’ensemble depuis la rue, une depuis la propriété, puis les détails de chaque pilier et du seuil. Ajoutez les trois largeurs, les deux hauteurs et les obstacles sur un croquis coté.
Dans la durée
Des gestes simples. Des points de contrôle réguliers.
Le bon entretien concerne autant les surfaces que les pièces en mouvement.
Nettoyer en douceur
Utilisez de l’eau, un nettoyant doux adapté aux surfaces laquées et un chiffon non abrasif. Rincez puis essuyez. Évitez les solvants agressifs et les abrasifs ; suivez les préconisations d’entretien du revêtement livré.
Surveiller les articulations
Vérifiez le bon maintien des fixations, l’alignement des vantaux et la fermeture. N’appliquez un lubrifiant que si la notice de la pièce le prévoit.
Ne pas forcer la manœuvre
En cas de frottement, de bruit inhabituel ou de résistance, interrompez l’utilisation et faites contrôler le réglage. Sur un portail motorisé, respectez la notice pour les essais de sécurité et le déverrouillage.
Vos questions
Les réponses avant de vous lancer.
Le dessin reste-t-il identique à toutes les dimensions ?
La référence définit le style du remplissage. Selon les dimensions, la répartition des lames, panneaux et profils peut être adaptée. Le visuel n’est pas un plan de fabrication ; les proportions et détails du produit commandé sont à confirmer.
Puis-je choisir toutes les couleurs et finitions ?
Les teintes et finitions se choisissent parmi les combinaisons proposées dans le configurateur : toutes les finitions ne sont pas disponibles pour chaque couleur. Les décors d’aspect bois restent des finitions sur aluminium. Le rendu écran est indicatif ; un échantillon est préférable pour apprécier la teinte et la texture. Une seconde teinte peut être proposée pour la zone de remplissage ou de décor identifiée sur ce modèle, selon compatibilité.
La motorisation est-elle comprise ?
La motorisation est un choix d’équipement, pas une inclusion systématique. Retenez un kit uniquement après vérification de sa compatibilité avec les dimensions du portail, les piliers et le dégagement disponible.
Comment entretenir le produit ?
Suivez la notice d’entretien correspondant à la finition et aux équipements livrés. Pour le nettoyage courant, utilisez une méthode douce compatible avec cette finition ; évitez les abrasifs et les produits agressifs. Les réglages et interventions sur les organes de mouvement doivent être confiés à une personne compétente.
Que faut-il confirmer avant la commande ?
Cette référence reste sur devis. Les dimensions affichées sont une plage d’étude ; la composition, les équipements, la faisabilité et le prix doivent être confirmés avant toute commande.
Portail battant AT18P
Vos mesures.
Votre couleur. Votre prix.
Préparez votre composition pour obtenir un chiffrage sur devis.
