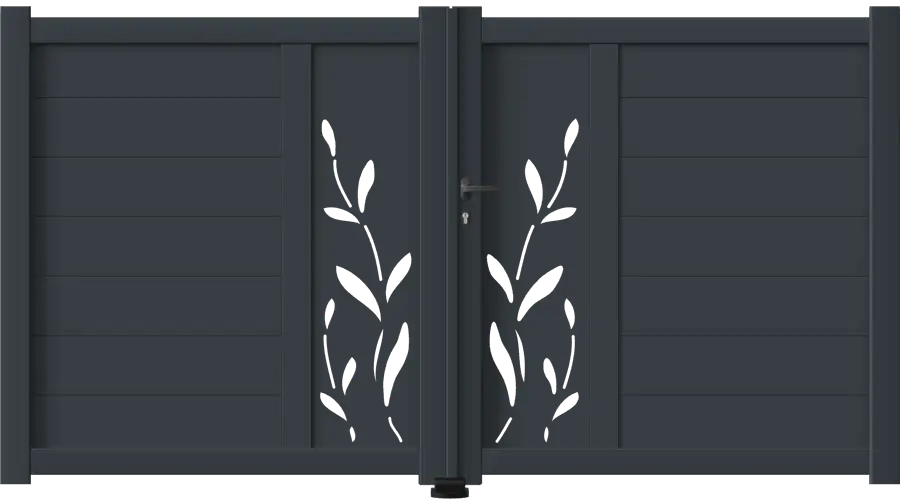

Portail battant AT17-07 · aluminium sur mesure
Portail battant AT17-07 en aluminium. Des zones pleines encadrent le motif décoratif de la référence AT17-07. La forme et la disposition de ce motif font partie du modèle sélectionné. Deux vantaux s’ouvrent par rotation. Choisissez le sens d’ouverture et le vantail de service en vue extérieure.
Préparer mon installation ↗
01 / Comprendre l’ouverture
Deux vantaux s’ouvrent par rotation. Choisissez le sens d’ouverture et le vantail de service en vue extérieure.
Toujours depuis l’extérieur
Le vantail de service porte la fermeture et permet l’ouverture courante.
Ces schémas expliquent les choix ; ils ne changent ni vos options ni votre prix. Pour une ouverture vers l’extérieur, vérifiez le dégagement et l’absence d’empiètement sur l’espace public.
02 / Dessin & construction
Des zones pleines encadrent le motif décoratif de la référence AT17-07. La forme et la disposition de ce motif font partie du modèle sélectionné.
Deux vantaux se rejoignent au battement central. Les montants, profils et remplissages suivent le dessin du modèle ; le visuel ne constitue pas un plan d’assemblage coté.
Le battement central accompagne la rencontre des deux vantaux. Le réglage de la fermeture, des gonds et de la butée au sol doit préserver leur bon alignement.
Avec une motorisation, les bras ou vérins se fixent sur le profil renforcé prévu pour le modèle. La position et les fixations sont à confirmer sur le plan avant installation.
Le nombre de lames, les sections et la répartition du décor ne sont pas identiques sur tous les modèles. Le visuel du modèle choisi figure en haut de cette page.
03 / Couleurs & finitions
Les teintes et finitions se choisissent parmi les combinaisons proposées dans le configurateur : toutes les finitions ne sont pas disponibles pour chaque couleur. Les décors d’aspect bois restent des finitions sur aluminium. Le rendu écran est indicatif ; un échantillon est préférable pour apprécier la teinte et la texture. Une seconde teinte peut être proposée pour la zone de remplissage ou de décor identifiée sur ce modèle, selon compatibilité.
Des RAL sobres ou colorés, des sablés et des décors bois. Les combinaisons proposées dépendent de la teinte.
Relief fin au toucher.
Surface lisse et brillante.
Reflet doux, surface lisse.
Aspect peu réfléchissant.
Aspect grainé.
Extrait du nuancier, non contractuel. Les décors bois sont des finitions d’aspect bois sur aluminium. Vérifiez la teinte et la texture sur échantillon. Cette présentation ne modifie pas votre configuration.
04 / Équipements
La forme et la finition de la poignée, les fixations et les pièces de réception dépendent du modèle et des options retenues. Les accessoires du visuel ne constituent pas une liste de fourniture ; vérifiez le récapitulatif de configuration.
Une ouverture sans motorisation ou un kit à bras ou à vérins peut être sélectionné selon la compatibilité. Les cotes des piliers, le dégagement et les caractéristiques du portail doivent être vérifiés avant de retenir le moteur.
Les jeux de gonds proposés dépendent du modèle et de l’implantation. Les gonds pour pente sont une option pour ouverture manuelle ; ils demandent une vérification de la pente.
La serrure mécanique et les autres fermetures proposées se choisissent selon l’usage. La serrure électrique est une option distincte de la gâche électrique et ne s’associe pas à toutes les configurations ; les choix de poignée suivent le type de fermeture.
Le kit d’occultation périphérique peut être proposé selon les fixations et la réception choisies. Il concerne les jeux autour du portail, pas les ajours ou les inserts du dessin.
Illustrations d’équipements de la collection, non à l’échelle. Présentation des possibilités, pas une liste d’accessoires inclus : seuls les choix compatibles retenus dans votre récapitulatif sont fournis.
La fiche technique
Composition, sections et repères de pose : distinguez les dimensions du produit de la place à prévoir sur votre entrée.
Vos cotes, sans confusion
Tous les relevés sont en millimètres. Le sens d’ouverture et la gauche ou la droite se décrivent depuis l’extérieur de la propriété.
01 / Sur place, avec un mètre et un niveau
Mesurez sur des piliers terminés. Si les enduits, seuils ou revêtements ne sont pas réalisés, leur épaisseur doit être définie avant le relevé définitif.
Posez le niveau entre les piliers. Relevez aussi la pente dans la zone balayée par les vantaux : un sol horizontal au seuil peut remonter plus loin. Tenez compte du revêtement définitif.
Vérifiez leur verticalité sur les faces de fixation. Notez les écarts, la profondeur et la largeur de chaque pilier, ainsi que le débord des chapeaux. Repérez les retours de mur.
Mesurez horizontalement entre les faces finies des piliers, au niveau bas de l’ouverture. Notez cette première cote en millimètres, sans enlever de jeu de pose.
Prenez une deuxième mesure entre les mêmes faces, à mi-hauteur. Gardez le mètre horizontal ; ne suivez pas une diagonale entre les piliers.
Prenez une troisième mesure au niveau haut du portail. Conservez les trois valeurs et retenez la plus petite comme largeur entre piliers L pour votre relevé.
Mesurez chaque pilier depuis le sol fini jusqu’au-dessous du chapeau. Retenez la plus petite hauteur utile H1. Distinguez-la de la hauteur H du portail, mesurée côté montant.
02 / Comprendre les jeux de pose
Les repères ci-dessous concernent le châssis 100 × 54 mm et le montage standard illustré. Ce sont des repères de lecture, pas les cotes définitives de votre commande.
Le portail est monté entre piliers. Les jeux latéraux permettent les articulations ; le jeu central fait partie de la rencontre des deux vantaux.
| Repère | Cote du plan | Comment la lire |
|---|---|---|
| Jeux latéraux | 25 mm par côté | Entre chaque montant et son pilier. |
| Jeu central | 10 mm | Entre les deux vantaux ; il s’ajoute à leurs largeurs F1 et F2. |
| Largeur fabriquée | F = L − 50 mm | F comprend les deux vantaux et leur jeu central : L = F1 + F2 + 60 mm. |
| Passage libre à 90° | P = L − 200 mm | Le passage libre n’est pas la largeur entre les piliers. |
| Réserve basse / haute | 30 mm minimum / 70 mm minimum | À contrôler avec le sol fini et le dessous du chapeau. |
| Montage | Jeux latéraux | Réserve basse / haute |
|---|---|---|
| Standard entre piliers | 25 mm + 25 mm ; jeu central 10 mm | 30 mm / 70 mm minimum |
| Gond multiréglable | 30 mm + 30 mm ; jeu central 10 mm | 50 mm / 110 mm minimum |
| Multiréglable + crapaudine | 30 mm + 30 mm ; jeu central 10 mm | 30 mm / 110 mm minimum |
03 / Votre relevé est complet quand…
Conservez ces informations avec vos mesures. Elles permettent de vérifier les choix de fixation et d’équipement avant la fabrication.
Dans la durée
Le bon entretien concerne autant les surfaces que les pièces en mouvement.
Utilisez de l’eau, un nettoyant doux adapté aux surfaces laquées et un chiffon non abrasif. Rincez puis essuyez. Évitez les solvants agressifs et les abrasifs ; suivez les préconisations d’entretien du revêtement livré.
Vérifiez le bon maintien des fixations, l’alignement des vantaux et la fermeture. N’appliquez un lubrifiant que si la notice de la pièce le prévoit.
En cas de frottement, de bruit inhabituel ou de résistance, interrompez l’utilisation et faites contrôler le réglage. Sur un portail motorisé, respectez la notice pour les essais de sécurité et le déverrouillage.
Vos questions
La référence définit le style du remplissage. Selon les dimensions, la répartition des lames, panneaux et profils peut être adaptée. Le visuel n’est pas un plan de fabrication ; les proportions et détails du produit commandé sont à confirmer.
Les teintes et finitions se choisissent parmi les combinaisons proposées dans le configurateur : toutes les finitions ne sont pas disponibles pour chaque couleur. Les décors d’aspect bois restent des finitions sur aluminium. Le rendu écran est indicatif ; un échantillon est préférable pour apprécier la teinte et la texture. Une seconde teinte peut être proposée pour la zone de remplissage ou de décor identifiée sur ce modèle, selon compatibilité.
La motorisation est un choix d’équipement, pas une inclusion systématique. Retenez un kit uniquement après vérification de sa compatibilité avec les dimensions du portail, les piliers et le dégagement disponible.
Suivez la notice d’entretien correspondant à la finition et aux équipements livrés. Pour le nettoyage courant, utilisez une méthode douce compatible avec cette finition ; évitez les abrasifs et les produits agressifs. Les réglages et interventions sur les organes de mouvement doivent être confiés à une personne compétente.
Vérifiez les dimensions, le sens vu de l’extérieur, la finition, les équipements sélectionnés et les contraintes de pose. Les limites affichées ne garantissent pas toutes les combinaisons : le configurateur contrôle les choix compatibles.
