Un remplissage entièrement plein
Les lames horizontales de 200 mm occupent toute la hauteur du remplissage, sans bande ajourée. Les lignes claires appartiennent au décor.
Portail battant AT04
Lames horizontales et profils métalliques symétriques au centre · aluminium · deux vantaux
Chargement du configurateur…

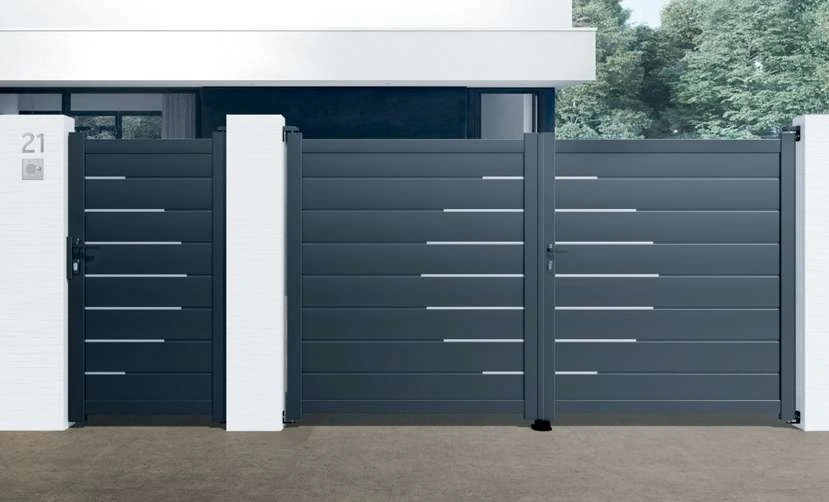

AT04 / Le modèle en situation
AT04. Deux vantaux, un motif en miroir.
Les filets décoratifs se répondent de part et d’autre de la fermeture centrale. Ils s’allongent progressivement vers la mi-hauteur, puis se raccourcissent pour former une composition équilibrée.
Visuel extrait du catalogue, dans une teinte et une implantation d’exemple. La couleur, les proportions et les équipements de votre configuration peuvent différer. Piliers, murets, portillon et décor non inclus.
01 / Construction & rigidité
Du cadre au remplissage,
chaque profil a son rôle.
Repérez les pièces du battant AT04, puis comparez leurs sections. Les dimensions ci-dessous proviennent de la nomenclature technique de cette version.

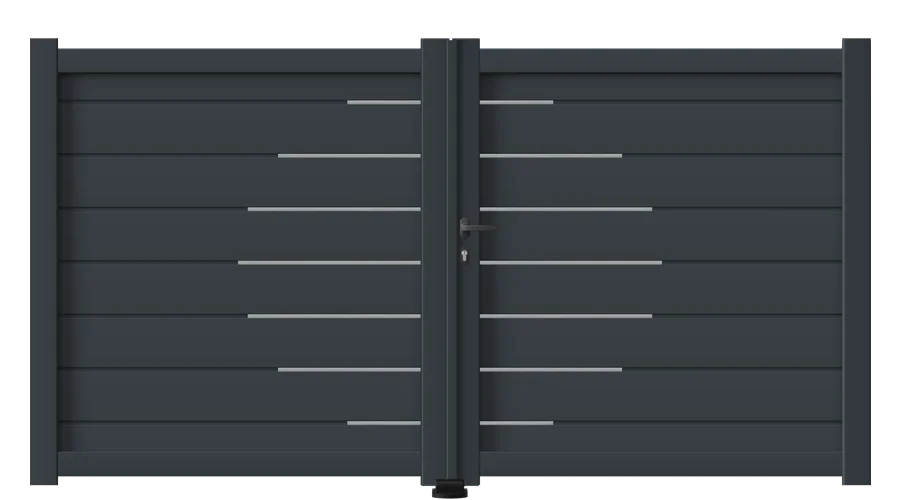

AT04 · battantVue extérieure
Les montants
100 × 54 mmLes profils verticaux délimitent le cadre. Leur section extérieure se lit dans deux directions : largeur et profondeur.
Les traverses
36 × 90 mmLes profils horizontaux ferment le cadre en haut et en bas. Ils sont distincts des lames qui composent le remplissage.
Les lames de remplissage
200 mm visiblesLe profil complet mesure 206 × 16 mm. Les lames sont horizontales sur ce modèle ; leur face visible ne correspond pas à la section complète.
Le battement central
57 × 38 mmLe profil de recouvrement et son joint en T de 6 × 4 mm accompagnent la rencontre des deux vantaux. Ce n’est pas une ouverture décorative.
À l’intérieur des profils
Les pièces, vues en coupe.
Dessins techniques du châssis P100 × 54. Chaque extrait conserve le tracé du document source ; cliquez pour le regarder de plus près.
Le montant et le remplissage
Agrandir la coupe ↗La rencontre des deux vantaux
Agrandir la coupe ↗Ces extraits ne sont pas affichés à une échelle commune. Ils ne remplacent pas le plan de fabrication de votre commande.
Bien lire une section
Une section n’est pas une épaisseur d’aluminium.
100 × 54 mm décrit l’encombrement du montant, pas son épaisseur. De même, les 16 mm de la lame décrivent la profondeur du profil complet, pas une paroi d’aluminium de 16 mm.
Le maintien du remplissage fait appel à des parcloses de 17 × 16 mm, identifiées séparément du montant et des lames.
L’épaisseur des parois et le procédé exact d’assemblage du cadre ne sont pas précisés dans les documents techniques vérifiés pour ce modèle.
Le dessin de l’AT04
Les détails à regarder de près.
Un décor symétrique
Sur la version battante, les profils décoratifs de 15 mm se font face près du battement central. Leur longueur varie avec leur position dans le dessin.
Un portillon assorti dans la scène
À gauche de l’image, le portillon reprend le même motif. Il illustre la coordination de l’entrée et constitue un produit séparé, non inclus avec le portail.
Structure aluminiumLe dessin de votre choix
Sur mesureDimensions selon le modèle
2 vantauxOuverture pivotante
Livraison incluseFourniture seule, hors pose
02 / Comprendre l’ouverture
Identifier le vantail de service.
Deux vantaux s’ouvrent par rotation. Choisissez le sens d’ouverture et le vantail de service en vue extérieure.
Toujours depuis l’extérieur
Le côté que vous ouvrez en premier.
Le vantail de service porte la fermeture et permet l’ouverture courante.
Ces schémas expliquent les choix ; ils ne changent ni vos options ni votre prix. Pour une ouverture vers l’extérieur, vérifiez le dégagement et l’absence d’empiètement sur l’espace public.
Pointillés gris : position fermée. Anthracite : position ouverte.
03 / Couleurs & finitions
La teinte signe votre entrée. La finition lui donne son relief.
Les teintes et finitions se choisissent parmi les combinaisons proposées dans le configurateur : toutes les finitions ne sont pas disponibles pour chaque couleur. Les décors d’aspect bois restent des finitions sur aluminium. Le rendu écran est indicatif ; un échantillon est préférable pour apprécier la teinte et la texture. Une seconde teinte peut être proposée pour la zone de remplissage ou de décor identifiée sur ce modèle, selon compatibilité.
59
Teintes à découvrir
Des RAL sobres ou colorés, des sablés et des décors bois. Les combinaisons proposées dépendent de la teinte.
Gris anthraciteRAL 7016
BlancRAL 9016
NoirRAL 9005
Gris clairRAL 7035
Gris quartzRAL 7039
Ivoire clairRAL 1015
Vert mousseRAL 6005
Rouge pourpreRAL 3004
Structuré
Relief fin au toucher.
Brillant
Surface lisse et brillante.
Satiné
Reflet doux, surface lisse.
Mat
Aspect peu réfléchissant.
Sablé
Aspect grainé.
Extrait du nuancier, non contractuel. Les décors bois sont des finitions d’aspect bois sur aluminium. Vérifiez la teinte et la texture sur échantillon. Cette présentation ne modifie pas votre configuration.
04 / Équipements
Les bons détails, pour votre usage.
La forme et la finition de la poignée, les fixations et les pièces de réception dépendent du modèle et des options retenues. Les accessoires du visuel ne constituent pas une liste de fourniture ; vérifiez le récapitulatif de configuration.
Ouverture manuelle ou motorisée
Une ouverture sans motorisation ou un kit à bras ou à vérins peut être sélectionné selon la compatibilité. Les cotes des piliers, le dégagement et les caractéristiques du portail doivent être vérifiés avant de retenir le moteur.
Gonds et fixation
Les jeux de gonds proposés dépendent du modèle et de l’implantation. Les gonds pour pente sont une option pour ouverture manuelle ; ils demandent une vérification de la pente.
Fermeture et poignée
La serrure mécanique et les autres fermetures proposées se choisissent selon l’usage. La serrure électrique est une option distincte de la gâche électrique et ne s’associe pas à toutes les configurations ; les choix de poignée suivent le type de fermeture.
Occultation périphérique
Le kit d’occultation périphérique peut être proposé selon les fixations et la réception choisies. Il concerne les jeux autour du portail, pas les ajours ou les inserts du dessin.
Illustrations d’équipements de la collection, non à l’échelle. Présentation des possibilités, pas une liste d’accessoires inclus : seuls les choix compatibles retenus dans votre récapitulatif sont fournis.
La fiche technique
Portail battant AT04
Composition, sections et repères de pose : distinguez les dimensions du produit de la place à prévoir sur votre entrée.
Le modèle sélectionné
- Référence
- AT04
- Type
- Portail battant
- Matériau de structure
- Aluminium
- Remplissage
- Des lames horizontales associées à des profils décoratifs.
- Ouverture
- Deux vantaux s’ouvrent par rotation. Choisissez le sens d’ouverture et le vantail de service en vue extérieure.
- Dimensions
- Largeur de 2500 à 5000 mm ; hauteur de 1730 à 2200 mm. Limites de configuration : la combinaison dimensions, dessin et options doit être validée dans le configurateur.
Structure & profilés
- Montants latéraux
- Section 100 × 54 mm.
- Traverses du cadre
- Section 36 × 90 mm.
- Maintien du remplissage
- Parcloses 17 × 16 mm.
- Renfort de traverse
- Profil 32 × 64 mm identifié sur la fiche technique. Les fixations des bras ou vérins doivent utiliser le profil renforcé prévu, selon la notice.
- Battement central
- Profil 57 × 38 mm à la rencontre des deux vantaux.
- Joint central
- Joint en T, section 6 × 4 mm, associé au profil de battement.
Remplissage & décor
- Lames principales
- Profil 206 × 16 mm ; largeur de face visible de 200 mm sur le plan.
- Orientation
- Horizontale.
- Occultation
- Remplissage plein ; les profils décoratifs ne sont pas des fentes traversantes.
- Profils décoratifs
- Profil 20 × 16 mm ; partie visible de 15 mm sur le plan.
- Dessin du décor
- Décor en miroir sur les deux vantaux.
Dimensions & implantation
- Largeur à renseigner
- L = largeur entre les faces finies des piliers. Relever en bas, au milieu et en haut.
- Hauteur à renseigner
- H = hauteur du portail au montant latéral, pas la hauteur du pilier.
- Hauteur disponible
- Relever séparément la hauteur sous chapeau et le niveau du sol fini. Les réserves dépendent des fixations.
- Point de vue
- Depuis l’extérieur de la propriété pour le sens d’ouverture.
- Répartition des vantaux
- Répartition disponible dans le configurateur de cette référence.
Quincaillerie & équipements
- Fermeture disponible
- Serrure mécanique · Sans serrure · Serrure électrique.
- Poignée
- Poignée standard · Poignée et capot à la couleur · Sans poignée.
- Fixations proposées
- Gonds standard et crapaudines · Gonds à sceller · Gonds à appliquer · jusqu’à 180° · Gonds multiréglables · Gonds pour pente.
- Commande
- Manuelle, ou motorisation à bras / à vérins compatible avec le projet.
- Pente
- Les gonds pour pente sont réservés ici à une ouverture manuelle.
Couleur & fourniture
- Support de finition
- Aluminium laqué ; les décors bois sont des aspects de surface, pas du bois massif.
- Seconde couleur
- Possible sur la zone de remplissage ou de décor identifiée dans le configurateur.
- Produit commandé
- Référence, dimensions, coloris et accessoires effectivement retenus dans votre récapitulatif.
- À prévoir sur chantier
- Piliers et supports, seuil adapté, fixations au support, pose et raccordements éventuels. Le décor photographique n’est pas fourni.
Vos cotes, sans confusion
Dans le configurateur : L entre piliers, H pour le portail.
Tous les relevés sont en millimètres. Le sens d’ouverture et la gauche ou la droite se décrivent depuis l’extérieur de la propriété.
La hauteur du portail et la hauteur du pilier sont deux mesures distinctes.
- LLargeur entre piliers
- La distance relevée entre les deux faces finies des piliers. C’est la largeur à renseigner dans le configurateur.
- HHauteur du portail
- La hauteur du portail côté piliers, au niveau du montant. C’est la hauteur à renseigner ; pour une forme galbée, ce n’est pas la hauteur du sommet central.
- H1Hauteur utile du pilier
- La hauteur disponible du sol fini jusqu’au-dessous du chapeau. Elle doit accueillir le portail et les réserves nécessaires aux équipements.
- FLargeur de fabrication
- La largeur fabriquée indiquée sur le plan, après prise en compte des jeux et du montage retenu. Elle est différente de L.
- PPassage libre à l’ouverture
- La largeur réellement disponible une fois le portail ouvert. Les montants, articulations et pièces de réception peuvent réduire ce passage.
01 / Sur place, avec un mètre et un niveau
Six contrôles avant de choisir vos dimensions.
Mesurez sur des piliers terminés. Si les enduits, seuils ou revêtements ne sont pas réalisés, leur épaisseur doit être définie avant le relevé définitif.
01Partir du sol fini
Posez le niveau entre les piliers. Relevez aussi la pente dans la zone balayée par les vantaux : un sol horizontal au seuil peut remonter plus loin. Tenez compte du revêtement définitif.
02Contrôler les deux piliers
Vérifiez leur verticalité sur les faces de fixation. Notez les écarts, la profondeur et la largeur de chaque pilier, ainsi que le débord des chapeaux. Repérez les retours de mur.
03Mesurer la largeur en bas
Mesurez horizontalement entre les faces finies des piliers, au niveau bas de l’ouverture. Notez cette première cote en millimètres, sans enlever de jeu de pose.
04Mesurer à mi-hauteur
Prenez une deuxième mesure entre les mêmes faces, à mi-hauteur. Gardez le mètre horizontal ; ne suivez pas une diagonale entre les piliers.
05Mesurer en haut
Prenez une troisième mesure au niveau haut du portail. Conservez les trois valeurs et retenez la plus petite comme largeur entre piliers L pour votre relevé.
06Relever la hauteur disponible
Mesurez chaque pilier depuis le sol fini jusqu’au-dessous du chapeau. Retenez la plus petite hauteur utile H1. Distinguez-la de la hauteur H du portail, mesurée côté montant.
02 / Comprendre les jeux de pose
Lire un plan standard, sans modifier vos mesures.
Les repères ci-dessous concernent le châssis 100 × 54 mm et le montage standard illustré. Ce sont des repères de lecture, pas les cotes définitives de votre commande.
Le portail est monté entre piliers. Les jeux latéraux permettent les articulations ; le jeu central fait partie de la rencontre des deux vantaux.
| Repère | Cote du plan | Comment la lire |
|---|---|---|
| Jeux latéraux | 25 mm par côté | Entre chaque montant et son pilier. |
| Jeu central | 10 mm | Entre les deux vantaux ; il s’ajoute à leurs largeurs F1 et F2. |
| Largeur fabriquée | F = L − 50 mm | F comprend les deux vantaux et leur jeu central : L = F1 + F2 + 60 mm. |
| Passage libre à 90° | P = L − 200 mm | Le passage libre n’est pas la largeur entre les piliers. |
| Réserve basse / haute | 30 mm minimum / 70 mm minimum | À contrôler avec le sol fini et le dessous du chapeau. |
| Montage | Jeux latéraux | Réserve basse / haute |
|---|---|---|
| Standard entre piliers | 25 mm + 25 mm ; jeu central 10 mm | 30 mm / 70 mm minimum |
| Gond multiréglable | 30 mm + 30 mm ; jeu central 10 mm | 50 mm / 110 mm minimum |
| Multiréglable + crapaudine | 30 mm + 30 mm ; jeu central 10 mm | 30 mm / 110 mm minimum |
03 / Votre relevé est complet quand…
Les dimensions et l’environnement sont décrits.
Conservez ces informations avec vos mesures. Elles permettent de vérifier les choix de fixation et d’équipement avant la fabrication.
- Piliers et fixations
- Largeur et profondeur de chaque pilier, aplomb, matériau du support, état des faces de fixation et débord des chapeaux. Signalez les gaines, les retours de mur et les fissures visibles.
- Sol fini et pente
- Niveau du seuil et pente sur toute la zone balayée, épaisseur du revêtement prévu, butées et obstacles susceptibles d’accrocher le bas du vantail pendant son ouverture.
- Sens et débattement
- Sens d’ouverture et vantail de service vus de l’extérieur, angle souhaité, distance aux murs, marches et végétaux. Pour des vantaux inégaux, relevez aussi le passage souhaité pour l’usage quotidien.
- Motorisation éventuelle
- Position du gond sur le pilier, recul de l’axe par rapport à la face intérieure et place disponible pour les bras ou les vérins. Relevez l’emplacement des fixations, de l’alimentation et des gaines pour les accessoires.
- Photos et croquis à conserver
- Une vue de l’ensemble depuis la rue, une depuis la propriété, puis les détails de chaque pilier et du seuil. Ajoutez les trois largeurs, les deux hauteurs et les obstacles sur un croquis coté.
Dans la durée
Des gestes simples. Des points de contrôle réguliers.
Le bon entretien concerne autant les surfaces que les pièces en mouvement.
Nettoyer en douceur
Utilisez de l’eau, un nettoyant doux adapté aux surfaces laquées et un chiffon non abrasif. Rincez puis essuyez. Évitez les solvants agressifs et les abrasifs ; suivez les préconisations d’entretien du revêtement livré.
Surveiller les articulations
Vérifiez le bon maintien des fixations, l’alignement des vantaux et la fermeture. N’appliquez un lubrifiant que si la notice de la pièce le prévoit.
Ne pas forcer la manœuvre
En cas de frottement, de bruit inhabituel ou de résistance, interrompez l’utilisation et faites contrôler le réglage. Sur un portail motorisé, respectez la notice pour les essais de sécurité et le déverrouillage.
Vos questions
Les réponses avant de vous lancer.
Le dessin reste-t-il identique à toutes les dimensions ?
La référence définit le style du remplissage. Selon les dimensions, la répartition des lames, panneaux et profils peut être adaptée. Le visuel n’est pas un plan de fabrication ; les proportions et détails du produit commandé sont à confirmer.
Puis-je choisir toutes les couleurs et finitions ?
Les teintes et finitions se choisissent parmi les combinaisons proposées dans le configurateur : toutes les finitions ne sont pas disponibles pour chaque couleur. Les décors d’aspect bois restent des finitions sur aluminium. Le rendu écran est indicatif ; un échantillon est préférable pour apprécier la teinte et la texture. Une seconde teinte peut être proposée pour la zone de remplissage ou de décor identifiée sur ce modèle, selon compatibilité.
La motorisation est-elle comprise ?
La motorisation est un choix d’équipement, pas une inclusion systématique. Retenez un kit uniquement après vérification de sa compatibilité avec les dimensions du portail, les piliers et le dégagement disponible.
Comment entretenir le produit ?
Suivez la notice d’entretien correspondant à la finition et aux équipements livrés. Pour le nettoyage courant, utilisez une méthode douce compatible avec cette finition ; évitez les abrasifs et les produits agressifs. Les réglages et interventions sur les organes de mouvement doivent être confiés à une personne compétente.
Que faut-il confirmer avant la commande ?
Vérifiez les dimensions, le sens vu de l’extérieur, la finition, les équipements sélectionnés et les contraintes de pose. Les limites affichées ne garantissent pas toutes les combinaisons : le configurateur contrôle les choix compatibles.
