Portail battant AT01

Lames horizontales · aluminium · deux vantaux

Revenir aux modèles

Chargement du configurateur…

AT01 / Le modèle en situation

AT01. Des lignes horizontales, tout simplement.

Un portail plein rythmé par des lames de 200 mm. Les lignes se prolongent d’un vantail à l’autre pour dessiner une entrée sobre, sans motif ajouté.

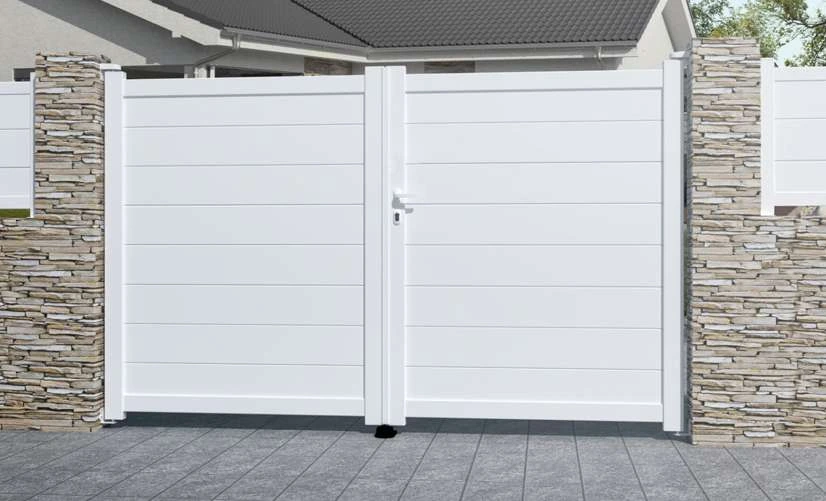

Portail battant AT01 en situation dans le catalogue
AT01 battant · visuel du catalogue en situation

Visuel extrait du catalogue, dans une teinte et une implantation d’exemple. La couleur, les proportions et les équipements de votre configuration peuvent différer. Piliers, murets et décor non inclus.

01 / Construction & rigidité

Du cadre au remplissage,
chaque profil a son rôle.

Repérez les pièces du battant AT01, puis comparez leurs sections. Les dimensions ci-dessous proviennent de la nomenclature technique de cette version.

AT01 · battantVue extérieure
Illustration de repérage du modèle. Proportions et équipements d’exemple, sans cotes de fabrication.
  1. Les montants

    100 × 54 mm

    Les profils verticaux délimitent le cadre. Leur section extérieure se lit dans deux directions : largeur et profondeur.

  2. Les traverses

    36 × 90 mm

    Les profils horizontaux ferment le cadre en haut et en bas. Ils sont distincts des lames qui composent le remplissage.

  3. Les lames de remplissage

    200 mm visibles

    Le profil complet mesure 206 × 16 mm. Les lames sont horizontales sur ce modèle ; leur face visible ne correspond pas à la section complète.

  4. Le battement central

    57 × 38 mm

    Le profil de recouvrement et son joint en T de 6 × 4 mm accompagnent la rencontre des deux vantaux. Ce n’est pas une ouverture décorative.

À l’intérieur des profils

Les pièces, vues en coupe.

Dessins techniques du châssis P100 × 54. Chaque extrait conserve le tracé du document source ; cliquez pour le regarder de plus près.

Le montant et le remplissage

Coupe du montant 100 × 54 mm à la jonction avec le remplissageAgrandir la coupe ↗
Section du montant à la liaison avec le remplissage. Les 100 × 54 mm désignent ses dimensions extérieures, pas l’épaisseur de ses parois.

La rencontre des deux vantaux

Coupe de la rencontre centrale du battant, avec le profil de battement et son jointAgrandir la coupe ↗
Le profil de battement recouvre la jonction centrale entre les deux vantaux. Le joint lui est associé ; cette pièce est propre à la version battante.

Ces extraits ne sont pas affichés à une échelle commune. Ils ne remplacent pas le plan de fabrication de votre commande.

100 mm54 mm36 mm90 mmMontantTraverse
Encombrements extérieurs à la même échelle. Ce dessin ne représente pas les parois ni la géométrie intérieure des profilés.

Bien lire une section

Une section n’est pas une épaisseur d’aluminium.

100 × 54 mm décrit l’encombrement du montant, pas son épaisseur. De même, les 16 mm de la lame décrivent la profondeur du profil complet, pas une paroi d’aluminium de 16 mm.

Le maintien du remplissage fait appel à des parcloses de 17 × 16 mm, identifiées séparément du montant et des lames.

L’épaisseur des parois et le procédé exact d’assemblage du cadre ne sont pas précisés dans les documents techniques vérifiés pour ce modèle.

Voir toutes les caractéristiques ↗

Le dessin de l’AT01

Les détails à regarder de près.

01

Lames horizontales de 200 mm

Le remplissage est composé de lames larges. Leurs jonctions dessinent de fines lignes horizontales sur toute la largeur des deux vantaux.

02

Une composition pleine

Le modèle présenté ne comporte ni zone de barreaudage ni décor découpé. Le cadre et les lames gardent une lecture simple.

03

Deux vantaux, une fermeture centrale

La vue du catalogue permet de repérer le battement central, la poignée et les montants latéraux. Leur finition dépend de votre équipement.

Structure aluminiumLe dessin de votre choix
Sur mesureDimensions selon le modèle
2 vantauxOuverture pivotante
Livraison incluseFourniture seule, hors pose

02 / Comprendre l’ouverture

Identifier le vantail de service.

Deux vantaux s’ouvrent par rotation. Choisissez le sens d’ouverture et le vantail de service en vue extérieure.

Toujours depuis l’extérieur

Le côté que vous ouvrez en premier.

Le vantail de service porte la fermeture et permet l’ouverture courante. Sur une composition asymétrique, le partage des largeurs est un choix distinct du sens d’ouverture.

Ces schémas expliquent les choix ; ils ne changent ni vos options ni votre prix. Pour une ouverture vers l’extérieur, vérifiez le dégagement et l’absence d’empiètement sur l’espace public.

INTÉRIEUR · PROPRIÉTÉEXTÉRIEUR · RUEVantail de serviceOuverture vers l’intérieur
Vue de dessus · schéma de principe, non à l’échelle.
Pointillés gris : position fermée. Anthracite : position ouverte.

03 / Couleurs & finitions

La teinte signe votre entrée. La finition lui donne son relief.

Les teintes et finitions se choisissent parmi les combinaisons proposées dans le configurateur : toutes les finitions ne sont pas disponibles pour chaque couleur. Les décors d’aspect bois restent des finitions sur aluminium. Le rendu écran est indicatif ; un échantillon est préférable pour apprécier la teinte et la texture. Une seconde teinte peut être proposée pour la zone de remplissage ou de décor identifiée sur ce modèle, selon compatibilité.

59

Teintes à découvrir

Des RAL sobres ou colorés, des sablés et des décors bois. Les combinaisons proposées dépendent de la teinte.

Gris anthraciteRAL 7016
BlancRAL 9016
NoirRAL 9005
Gris clairRAL 7035
Gris quartzRAL 7039
Ivoire clairRAL 1015
Vert mousseRAL 6005
Rouge pourpreRAL 3004

Structuré

Relief fin au toucher.

Brillant

Surface lisse et brillante.

Satiné

Reflet doux, surface lisse.

Mat

Aspect peu réfléchissant.

Sablé

Aspect grainé.

Extrait du nuancier, non contractuel. Les décors bois sont des finitions d’aspect bois sur aluminium. Vérifiez la teinte et la texture sur échantillon. Cette présentation ne modifie pas votre configuration.

04 / Équipements

Les bons détails, pour votre usage.

La forme et la finition de la poignée, les fixations et les pièces de réception dépendent du modèle et des options retenues. Les accessoires du visuel ne constituent pas une liste de fourniture ; vérifiez le récapitulatif de configuration.

01

Ouverture manuelle ou motorisée

Une ouverture sans motorisation ou un kit à bras ou à vérins peut être sélectionné selon la compatibilité. Les cotes des piliers, le dégagement et les caractéristiques du portail doivent être vérifiés avant de retenir le moteur.

02

Gonds et fixation

Les jeux de gonds proposés dépendent du modèle et de l’implantation. Les gonds pour pente sont une option pour ouverture manuelle ; ils demandent une vérification de la pente.

03

Répartition des vantaux

Des vantaux de largeur égale ou asymétrique sont proposés pour ce modèle, dans les limites du configurateur. La largeur du vantail de service et le sens d’ouverture se repèrent depuis l’extérieur.

04

Fermeture et poignée

La serrure mécanique et les autres fermetures proposées se choisissent selon l’usage. La serrure électrique est une option distincte de la gâche électrique et ne s’associe pas à toutes les configurations ; les choix de poignée suivent le type de fermeture.

05

Occultation périphérique

Le kit d’occultation périphérique peut être proposé selon les fixations et la réception choisies. Il concerne les jeux autour du portail, pas les ajours ou les inserts du dessin.

Gond supérieur : exemple d’équipement de la collection
Gond supérieur
Barillet : exemple d’équipement de la collection
Barillet
Sabot de fermeture : exemple d’équipement de la collection
Sabot de fermeture

Illustrations d’équipements de la collection, non à l’échelle. Présentation des possibilités, pas une liste d’accessoires inclus : seuls les choix compatibles retenus dans votre récapitulatif sont fournis.

La fiche technique

Portail battant AT01

Composition, sections et repères de pose : distinguez les dimensions du produit de la place à prévoir sur votre entrée.

Le modèle sélectionné

Référence
AT01
Type
Portail battant
Matériau de structure
Aluminium
Remplissage
Un remplissage plein à lames horizontales de 200 mm.
Ouverture
Deux vantaux s’ouvrent par rotation. Choisissez le sens d’ouverture et le vantail de service en vue extérieure.
Dimensions
Largeur de 2500 à 5000 mm ; hauteur de 1000 à 2200 mm. Limites de configuration : la combinaison dimensions, dessin et options doit être validée dans le configurateur.

Structure & profilés

Montants latéraux
Section 100 × 54 mm.
Traverses du cadre
Section 36 × 90 mm.
Maintien du remplissage
Parcloses 17 × 16 mm.
Renfort de traverse
Profil 32 × 64 mm identifié sur la fiche technique. Les fixations des bras ou vérins doivent utiliser le profil renforcé prévu, selon la notice.
Battement central
Profil 57 × 38 mm à la rencontre des deux vantaux.
Joint central
Joint en T, section 6 × 4 mm, associé au profil de battement.

Remplissage & décor

Lames principales
Profil 206 × 16 mm ; largeur de face visible de 200 mm sur le plan.
Orientation
Horizontale.
Occultation
Remplissage plein ; les profils décoratifs ne sont pas des fentes traversantes.

Dimensions & implantation

Largeur à renseigner
L = largeur entre les faces finies des piliers. Relever en bas, au milieu et en haut.
Hauteur à renseigner
H = hauteur du portail au montant latéral, pas la hauteur du pilier.
Hauteur disponible
Relever séparément la hauteur sous chapeau et le niveau du sol fini. Les réserves dépendent des fixations.
Point de vue
Depuis l’extérieur de la propriété pour le sens d’ouverture.
Répartition des vantaux
Égale ou asymétrique selon les choix du configurateur. Vantail de service et partage des largeurs sont deux réglages distincts.

Quincaillerie & équipements

Fermeture disponible
Serrure mécanique · Sans serrure · Serrure électrique.
Poignée
Poignée standard · Poignée et capot à la couleur · Sans poignée.
Fixations proposées
Gonds standard et crapaudines · Gonds à sceller · Gonds à appliquer · jusqu’à 180° · Gonds multiréglables · Gonds pour pente.
Commande
Manuelle, ou motorisation à bras / à vérins compatible avec le projet.
Pente
Les gonds pour pente sont réservés ici à une ouverture manuelle.

Couleur & fourniture

Support de finition
Aluminium laqué ; les décors bois sont des aspects de surface, pas du bois massif.
Seconde couleur
Possible sur la zone de remplissage ou de décor identifiée dans le configurateur.
Produit commandé
Référence, dimensions, coloris et accessoires effectivement retenus dans votre récapitulatif.
À prévoir sur chantier
Piliers et supports, seuil adapté, fixations au support, pose et raccordements éventuels. Le décor photographique n’est pas fourni.

Vos cotes, sans confusion

Dans le configurateur : L entre piliers, H pour le portail.

Tous les relevés sont en millimètres. Le sens d’ouverture et la gauche ou la droite se décrivent depuis l’extérieur de la propriété.

Largeur entre piliersHauteurSol fini · jeux de pose à vérifier
Vue de face, schéma de principe non à l’échelle.
La hauteur du portail et la hauteur du pilier sont deux mesures distinctes.
LLargeur entre piliers
La distance relevée entre les deux faces finies des piliers. C’est la largeur à renseigner dans le configurateur.
HHauteur du portail
La hauteur du portail côté piliers, au niveau du montant. C’est la hauteur à renseigner ; pour une forme galbée, ce n’est pas la hauteur du sommet central.
H1Hauteur utile du pilier
La hauteur disponible du sol fini jusqu’au-dessous du chapeau. Elle doit accueillir le portail et les réserves nécessaires aux équipements.
FLargeur de fabrication
La largeur fabriquée indiquée sur le plan, après prise en compte des jeux et du montage retenu. Elle est différente de L.
PPassage libre à l’ouverture
La largeur réellement disponible une fois le portail ouvert. Les montants, articulations et pièces de réception peuvent réduire ce passage.

01 / Sur place, avec un mètre et un niveau

Six contrôles avant de choisir vos dimensions.

Mesurez sur des piliers terminés. Si les enduits, seuils ou revêtements ne sont pas réalisés, leur épaisseur doit être définie avant le relevé définitif.

  1. Contrôle du niveau du sol entre les piliers
    01

    Partir du sol fini

    Posez le niveau entre les piliers. Relevez aussi la pente dans la zone balayée par les vantaux : un sol horizontal au seuil peut remonter plus loin. Tenez compte du revêtement définitif.

  2. Contrôle de l’aplomb d’un pilier au niveau à bulle
    02

    Contrôler les deux piliers

    Vérifiez leur verticalité sur les faces de fixation. Notez les écarts, la profondeur et la largeur de chaque pilier, ainsi que le débord des chapeaux. Repérez les retours de mur.

  3. Mesure de la largeur entre piliers en partie basse
    03

    Mesurer la largeur en bas

    Mesurez horizontalement entre les faces finies des piliers, au niveau bas de l’ouverture. Notez cette première cote en millimètres, sans enlever de jeu de pose.

  4. Mesure de la largeur entre piliers à mi-hauteur
    04

    Mesurer à mi-hauteur

    Prenez une deuxième mesure entre les mêmes faces, à mi-hauteur. Gardez le mètre horizontal ; ne suivez pas une diagonale entre les piliers.

  5. Mesure de la largeur entre piliers en partie haute
    05

    Mesurer en haut

    Prenez une troisième mesure au niveau haut du portail. Conservez les trois valeurs et retenez la plus petite comme largeur entre piliers L pour votre relevé.

  6. Mesure de la hauteur disponible du pilier depuis le sol fini
    06

    Relever la hauteur disponible

    Mesurez chaque pilier depuis le sol fini jusqu’au-dessous du chapeau. Retenez la plus petite hauteur utile H1. Distinguez-la de la hauteur H du portail, mesurée côté montant.

02 / Comprendre les jeux de pose

Lire un plan standard, sans modifier vos mesures.

Les repères ci-dessous concernent le châssis 100 × 54 mm et le montage standard illustré. Ce sont des repères de lecture, pas les cotes définitives de votre commande.

Le portail est monté entre piliers. Les jeux latéraux permettent les articulations ; le jeu central fait partie de la rencontre des deux vantaux.

Plan standard 100 × 54 mm — valeurs en millimètres
RepèreCote du planComment la lire
Jeux latéraux25 mm par côtéEntre chaque montant et son pilier.
Jeu central10 mmEntre les deux vantaux ; il s’ajoute à leurs largeurs F1 et F2.
Largeur fabriquéeF = L − 50 mmF comprend les deux vantaux et leur jeu central : L = F1 + F2 + 60 mm.
Passage libre à 90°P = L − 200 mmLe passage libre n’est pas la largeur entre les piliers.
Réserve basse / haute30 mm minimum / 70 mm minimumÀ contrôler avec le sol fini et le dessous du chapeau.
Ce qui change avec le jeu de gonds — même châssis, autres réserves
MontageJeux latérauxRéserve basse / haute
Standard entre piliers25 mm + 25 mm ; jeu central 10 mm30 mm / 70 mm minimum
Gond multiréglable30 mm + 30 mm ; jeu central 10 mm50 mm / 110 mm minimum
Multiréglable + crapaudine30 mm + 30 mm ; jeu central 10 mm30 mm / 110 mm minimum

03 / Votre relevé est complet quand…

Les dimensions et l’environnement sont décrits.

Conservez ces informations avec vos mesures. Elles permettent de vérifier les choix de fixation et d’équipement avant la fabrication.

Piliers et fixations
Largeur et profondeur de chaque pilier, aplomb, matériau du support, état des faces de fixation et débord des chapeaux. Signalez les gaines, les retours de mur et les fissures visibles.
Sol fini et pente
Niveau du seuil et pente sur toute la zone balayée, épaisseur du revêtement prévu, butées et obstacles susceptibles d’accrocher le bas du vantail pendant son ouverture.
Sens et débattement
Sens d’ouverture et vantail de service vus de l’extérieur, angle souhaité, distance aux murs, marches et végétaux. Pour des vantaux inégaux, relevez aussi le passage souhaité pour l’usage quotidien.
Motorisation éventuelle
Position du gond sur le pilier, recul de l’axe par rapport à la face intérieure et place disponible pour les bras ou les vérins. Relevez l’emplacement des fixations, de l’alimentation et des gaines pour les accessoires.
Photos et croquis à conserver
Une vue de l’ensemble depuis la rue, une depuis la propriété, puis les détails de chaque pilier et du seuil. Ajoutez les trois largeurs, les deux hauteurs et les obstacles sur un croquis coté.

Dans la durée

Des gestes simples. Des points de contrôle réguliers.

Le bon entretien concerne autant les surfaces que les pièces en mouvement.

01

Nettoyer en douceur

Utilisez de l’eau, un nettoyant doux adapté aux surfaces laquées et un chiffon non abrasif. Rincez puis essuyez. Évitez les solvants agressifs et les abrasifs ; suivez les préconisations d’entretien du revêtement livré.

02

Surveiller les articulations

Vérifiez le bon maintien des fixations, l’alignement des vantaux et la fermeture. N’appliquez un lubrifiant que si la notice de la pièce le prévoit.

03

Ne pas forcer la manœuvre

En cas de frottement, de bruit inhabituel ou de résistance, interrompez l’utilisation et faites contrôler le réglage. Sur un portail motorisé, respectez la notice pour les essais de sécurité et le déverrouillage.

Vos questions

Les réponses avant de vous lancer.

Le dessin reste-t-il identique à toutes les dimensions ?

La référence définit le style du remplissage. Selon les dimensions, la répartition des lames, panneaux et profils peut être adaptée. Le visuel n’est pas un plan de fabrication ; les proportions et détails du produit commandé sont à confirmer.

Puis-je choisir toutes les couleurs et finitions ?

Les teintes et finitions se choisissent parmi les combinaisons proposées dans le configurateur : toutes les finitions ne sont pas disponibles pour chaque couleur. Les décors d’aspect bois restent des finitions sur aluminium. Le rendu écran est indicatif ; un échantillon est préférable pour apprécier la teinte et la texture. Une seconde teinte peut être proposée pour la zone de remplissage ou de décor identifiée sur ce modèle, selon compatibilité.

La motorisation est-elle comprise ?

La motorisation est un choix d’équipement, pas une inclusion systématique. Retenez un kit uniquement après vérification de sa compatibilité avec les dimensions du portail, les piliers et le dégagement disponible.

Comment entretenir le produit ?

Suivez la notice d’entretien correspondant à la finition et aux équipements livrés. Pour le nettoyage courant, utilisez une méthode douce compatible avec cette finition ; évitez les abrasifs et les produits agressifs. Les réglages et interventions sur les organes de mouvement doivent être confiés à une personne compétente.

Que faut-il confirmer avant la commande ?

Vérifiez les dimensions, le sens vu de l’extérieur, la finition, les équipements sélectionnés et les contraintes de pose. Les limites affichées ne garantissent pas toutes les combinaisons : le configurateur contrôle les choix compatibles.

Portail battant AT01

Vos mesures.
Votre couleur. Votre prix.

Personnalisez votre entrée et retrouvez le prix de votre composition.

Revenir à la configuration ↑
Onlybaie / Votre projet

Aperçu interactif : les projets restent dans cette page. Aucun devis, commande ou paiement n'est transmis.
