Tablier PVC
40 × 9 mm
- Largeur mini → maxi*
- 700 mm → 1 600 mm
- Hauteur mini → maxi*
- 750 mm → 2 250 mm
- Section des coulisses
- 40 × 22 mm
- Coffre
- Coffre tunnel polystyrène 280 mm fourni
Volet roulant avec coffre tunnel · PVC · Radio Somfy IO RS100
Choisissez ensuite la pose, les dimensions, les couleurs et les équipements.
- Tablier
- PVC
- Motorisation / commande
- Moteur radio Somfy IO RS100
À partir de474,00 € TTC
L 800 × H 750 mm · Livraison offerte
Ce prix comprend
- Volet roulant avec coffre tunnel · PVC · Radio Somfy IO RS100
- Coffre : Tunnel 280 mm fourni
- Lame : PVC 40
- Commande : AMY IO (commande murale)
- Tablier et armature blancs
Dimensions et options personnalisables dans le configurateur. Le visuel peut présenter une autre finition ou des équipements en option.
- Garantie jusqu’à 7 ansVoir conditions
- Configurateur en ligneDimensions, coloris et options
- Prix immédiatSelon votre configuration
- Livraison offerte en France continentaleConditions de livraison
Volet roulant avec coffre tunnel PVC · Somfy RS100 io
Le volet se prévoit avec votre maison.
Un ensemble sur mesure livré avec son coffre tunnel prémonté, pour une construction neuve ou une rénovation lourde. Le coffre prend place dans la maçonnerie, au-dessus de l’ouverture, et disparaît derrière les finitions.
Le moteur S&SO RS100 io démarre et s’arrête progressivement, pour un fonctionnement plus discret à l’oreille. Avec une commande compatible, vous réglez aussi sa vitesse.
Préparer mon installation ↗
40 mmHauteur de lame
Tablier blancEncadrement personnalisable
Somfy RS100 io01 / Au cœur du tablier
Une lame PVC à double paroi.
Le tablier, c’est l’ensemble des lames qui ferme la fenêtre. Ici, les lames PVC blanches de 40 mm sont creuses, à double paroi.
01
Une finition blanche
Le tablier PVC est blanc. L’encadrement, lui, peut prendre une autre teinte selon les options.
02
Des chambres creuses
Les cloisons intérieures donnent sa tenue à la lame, sans mousse à l’intérieur.
03
Un format adapté à l’ouverture
Cette version se fabrique dans les dimensions de sa grille PVC ; sa largeur maximale est indiquée ci-dessous.
La lame de ce modèle
PVC 40 mm : une structure alvéolaire.
Une lame de 40 × 9 mm, blanche et articulée, pour les fenêtres et portes-fenêtres aux dimensions compatibles.
Ce comparatif ne change ni votre configuration ni votre prix.
Largeur maximale*1 600 mm
Coulisses40 × 22 mm
CoffreCoffre tunnel polystyrène 280 mm fourni
Une lame PVC double paroi pour les dimensions compatibles de ce modèle.
* Selon la hauteur et la pose. Illustration de principe, pas un plan d’usinage.
02 / Le coffre et le guidage
Un coffre intégré dans la maçonnerie.
Le tablier s’enroule dans un caisson en polystyrène de 280 mm. Après la pose, vous accédez au mécanisme par la sous-face. Son emplacement se prépare en même temps que la menuiserie et la maçonnerie.
Une sous-face pour l’entretien
La sous-face se démonte pour accéder au mécanisme ; vous choisissez sa finition dans le configurateur. Elle doit rester accessible après les travaux.
Voir les points à mesurer ↗
Une section adaptée au tablier
Le guidage de ce modèle.
Le tablier PVC de 40 mm est guidé dans des coulisses aluminium de section nominale 40 × 22 mm.
Coulisse pour lame 40 mm40 × 22 mm
Avec un coffre tunnel neuf
Les coulisses prolongent la sortie du tablier sous le coffre intégré à la maçonnerie. Leur position se prévoit avec le sens d’enroulement, la menuiserie et les finitions du tableau.
Illustration non contractuelle.
Le détail qui fait la différence
Des verrous automatiques inclus
Ils relient le tablier à l’axe et contribuent à empêcher son soulèvement lorsqu’il est fermé. La fixation du tablier fait partie de l’équipement de base.
Observez l’articulation du verrou pendant l’enroulement : il accompagne le mouvement des lames autour de l’axe.
03 / Les finitions
Un volet en accord avec votre façade.
Le tablier PVC reste blanc ; vous choisissez la teinte de l’encadrement.
6
6 teintes courantes pour l’encadrement
Le tablier reste blanc sur cette version.
Le rendu à l’écran reste indicatif.
Essayez la couleur de l’encadrement
Blanc signalisationRAL 9016
Le tablier PVC reste blanc : seuls l’encadrement et la lame finale changent de teinte. Cet aperçu ne change rien à votre configuration.
Vous choisissez la teinte de l’encadrement indépendamment du tablier blanc, à l’étape Couleurs.
Avant de choisir
Ce qu’il faut savoir avant de choisir.
Est-ce adapté à un simple remplacement de volet ?
Le coffre tunnel fourni demande une réservation dans la maçonnerie. Si votre coffre existe déjà et peut rester en place, c’est généralement le volet traditionnel sans coffre qu’il faut regarder.
Faut-il une connexion Internet ?
Pas pour la commande locale. Le moteur se branche sur le secteur. Une connexion peut être nécessaire pour les services d’une box domotique, ajoutée en option.
Quelles dimensions saisir ?
Les cotes tableau de la baie : le coffre et le volet sont fabriqués en conséquence. Lisez Pose & mesures avant de commander.
Le tablier PVC peut-il être anthracite ?
Non : sur cette version, le tablier PVC est blanc. La teinte se choisit pour l’encadrement ; pour un tablier coloré, regardez les modèles aluminium.
Comment entretenir mon volet ?
Une éponge douce et de l’eau savonneuse, puis un rinçage, sans nettoyeur haute pression. Gardez les coulisses dégagées et l’accès au mécanisme libre ; sur un modèle solaire, gardez aussi le panneau propre.
Caractéristiques
Les repères techniques
Votre volet, point par point.
Dimensions, construction, commande et finitions : retrouvez les caractéristiques de cette version.
Largeur commandée700 mm → 1 600 mm
Hauteur commandée750 mm → 2 250 mm
Cotes tableau de la baie, sans correction automatique. Les maxima de largeur et de hauteur ne se cumulent pas automatiquement : le configurateur vérifie leur combinaison.
La lame de cette version
* Selon les dimensions associées et la pose.
Tablier & assemblage
- Construction
- Lames PVC blanches à double paroi, avec chambres creuses
- Lame 40 mm
- 40 × 9 mm · structure creuse à double paroi
- Articulation
- Lames emboîtées les unes dans les autres, qui s’articulent pour s’enrouler autour de l’axe
- Lame finale
- Aluminium extrudé, même avec un tablier PVC
- Joint inférieur
- Joint en caoutchouc inséré dans la lame finale
- Enroulement
- Le tablier s’enroule sur un axe tubulaire, logé dans le coffre
Coffre, coulisses & pose
- Type de coffre
- Coffre tunnel polystyrène 280 mm fourni
- Intégration
- Coffre prémonté, à placer dans la réservation au-dessus de la menuiserie
- Sous-face
- PVC blanc ou gris anthracite RAL 7016, au choix dans le configurateur
- Accès au mécanisme
- Par la sous-face : gardez-la accessible après les finitions
- Coulisses / lame 40 mm
- 40 × 22 mm · aluminium avec joints brosses
- Guidage latéral
- Deux coulisses à double joint brosse guident le tablier
Motorisation & commande
- Motorisation
- Somfy · S&SO RS100 io
- Alimentation
- 230 V / 50 Hz ; raccordement électrique à prévoir
- Côté de manœuvre
- Gauche ou droite, vu de l’intérieur
- Liaison de commande
- io-homecontrol, radio bidirectionnelle
- Arrêts haut et bas
- Par apprentissage ou par réglage, selon les butées et les attaches du tablier
- Confort de mouvement
- Démarrage et arrêt progressifs ; vitesse réglable avec une commande compatible
- Protection du tablier
- Détection d’obstacle et de la résistance due au gel, dans les conditions décrites par la notice RS100 io
- Position favorite
- Position « my » mémorisable
- Maison connectée
- Scénarios et retour de position avec une box TaHoma compatible en option
- Commande proposée
- AMY IO (commande murale)
- Connexion Internet
- Pas nécessaire : la commande radio fonctionne en local
Finitions & fourniture
- Coloris
- Tablier PVC blanc ; teinte de l’encadrement et de la lame finale au choix
- Éléments à assortir
- Coulisses et lame finale
- Fabrication
- Sur mesure en France
- Ensemble fourni
- Tablier, coffre tunnel, axe, coulisses et motorisation choisie
- Accessoires
- Ceux que vous ajoutez dans le configurateur ; ils figurent sur votre récapitulatif de commande
- Installation
- Fourni sans la pose
- Entretien
- À l’eau savonneuse, avec une éponge douce ; gardez les coulisses dégagées
Garanties
Garanties & qualité
Un volet roulant garanti jusqu’à 7 ans.
La garantie court à partir de la livraison. Elle couvre le remplacement ou la réparation des pièces reconnues défectueuses, pour un volet posé selon la notice et entretenu régulièrement.
- 5 ans
Volet
Le tablier, les coulisses et le coffre de votre volet.
- 7 ans
Moteur Somfy io
Le moteur Somfy io de votre volet, radio ou solaire.
- 5 ans
Autres moteurs
Tous les autres moteurs, électriques ou solaires : Somfy RTS, Somfy filaire (avec ou sans secours) et TELCO.
- 2 ans
Commandes et automatismes
Télécommandes, inverseurs, récepteurs et horloges.
Pour en profiter pleinement
- Faites poser le volet en suivant sa notice, sans le modifier.
- Gardez les coulisses propres et, en hiver, ne manœuvrez pas un volet pris par le gel.
- Nettoyez le tablier à l’eau savonneuse, sans produit abrasif.
- Vérifiez votre commande à la livraison et notez toute réserve sur le bon du transporteur.
Ces garanties commerciales s’ajoutent aux garanties légales de conformité et des vices cachés, qui s’appliquent dans tous les cas.
Pose & mesures
Bien préparer votre installation
Un coffre intégré dans la maçonnerie.
Le tablier s’enroule dans un caisson en polystyrène de 280 mm. Après la pose, vous accédez au mécanisme par la sous-face. Son emplacement se prépare en même temps que la menuiserie et la maçonnerie.
1
Préparez la réservation avec le maçon
Vérifiez l’ouverture, l’épaisseur du mur et les appuis. Le coffre de volet ne remplace pas un linteau porteur.
2
Saisissez les cotes tableau
La largeur entre les murs et la hauteur de l’appui au dessous du coffre : le coffre et le volet sont fabriqués en conséquence. Le guide pas à pas →
3
Gardez le mécanisme accessible
Prévoyez l’accès à la trappe ou à la sous-face, l’alignement des coulisses et le passage du câble. Un doute ? Faites confirmer vos mesures avec les détails de votre installation.
Documentation
Documentation et aide
Les notices de votre volet et de votre moteur.
Voici les documents utiles pour cette version. Avant de suivre un réglage, vérifiez la référence de l’équipement que vous avez reçu.
5 vidéos pour votre volet Somfy RS100 io
Les vidéos ne se chargent que si vous les lancez ; la lecture passe alors par le lecteur YouTube.
Vous avez déjà une commande individuelle associée ? Ajoutez-en une seconde, du même protocole radio : io avec io, RTS avec RTS.
Ouvrir sur YouTube ↗Mémorisez une hauteur intermédiaire et retrouvez-la d’un appui sur « my ». À faire une fois que le volet a terminé ses cycles d’apprentissage.
Ouvrir sur YouTube ↗La procédure propre au RS100 io sur secteur : remise à zéro, puis réglage des fins de course. Elle efface les réglages du volet concerné.
Ouvrir sur YouTube ↗Pour le RS100 io sur secteur, quand la commande ne répond plus. La vidéo reprend la remise à zéro et la programmation : n’intervenez que sur le volet concerné.
Ouvrir sur YouTube ↗Somfy présente le démarrage en douceur et le confort acoustique du moteur RS100 io.
Ouvrir sur YouTube ↗
Préparation du chantier
Préparer votre installation
Les contrôles avant commande : manivelle, caisson existant ou coffre tunnel fourni.
Notre guide de préparation. Gardez aussi la notice d’assemblage des supports et celle du coffre livré : il ne les remplace pas.
PDF · 4 pages · 0,1 Mo
Télécharger le PDF
Documentation technique

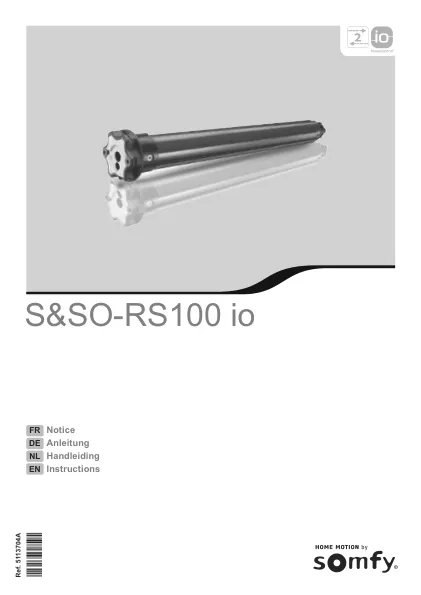

Installer et utiliser Somfy RS100 io
Réglages, vitesse, fonctions de confort et dépannage du moteur RS100.
Notice officielle du S&SO RS100 io sur secteur, français inclus. Le RS100 Solar io a sa propre notice.
PDF · 44 pages · 5,1 Mo
Télécharger le PDFÉquipements
La commande de ce modèle
Un moteur discret, qui démarre et s’arrête en douceur.
Le moteur S&SO RS100 io démarre et s’arrête progressivement, pour un fonctionnement plus discret à l’oreille. Avec une commande compatible, vous réglez aussi sa vitesse.
Grâce à la technologie io, une box TaHoma en option vous donne le pilotage connecté et la position du volet. Cette version RS100 se branche sur le secteur ; le RS100 Solar io est un autre modèle.
Démarrage et arrêt progressifsConfort acoustiqueTechnologie io
AMY IO (commande murale)
Une commande sans fil pour ouvrir, fermer et arrêter le volet. Le modèle choisi figure dans votre récapitulatif.
À partir de474,00 € TTC
L 800 × H 750 mm · Livraison offerte
Ce prix comprend
- Volet roulant avec coffre tunnel · PVC · Radio Somfy IO RS100
- Coffre : Tunnel 280 mm fourni
- Lame : PVC 40
- Commande : AMY IO (commande murale)
- Tablier et armature blancs
Dimensions et options personnalisables dans le configurateur. Le visuel peut présenter une autre finition ou des équipements en option.
