Lame compacte
39 × 8,5 mm
- Largeur mini → maxi*
- 700 mm → 3 000 mm
- Hauteur mini → maxi*
- 750 mm → 2 450 mm
- Densité de mousse polyuréthane
- 90 kg/m³
- Section des coulisses
- 40 × 22 mm
- Coffre
- Coffre tunnel polystyrène 280 mm fourni
Volet roulant avec coffre tunnel · Aluminium · Radio Somfy RTS
Choisissez ensuite la pose, les dimensions, les couleurs et les équipements.
- Tablier
- Aluminium
- Motorisation / commande
- Moteur radio Somfy RTS
À partir de512,00 € TTC
L 800 × H 750 mm · Livraison offerte
Ce prix comprend
- Volet roulant avec coffre tunnel · ALU · Radio Somfy RTS
- Coffre : Tunnel 280 mm fourni
- Lame : ALU DP39
- Commande : SITUO RTS PURE 2
- Tablier et armature blancs
Dimensions et options personnalisables dans le configurateur. Le visuel peut présenter une autre finition ou des équipements en option.
- Garantie jusqu’à 7 ansVoir conditions
- Configurateur en ligneDimensions, coloris et options
- Prix immédiatSelon votre configuration
- Livraison offerte en France continentaleConditions de livraison
Volet roulant avec coffre tunnel aluminium · Somfy RTS
Le volet se prévoit avec votre maison.
Un ensemble sur mesure livré avec son coffre tunnel prémonté, pour une construction neuve ou une rénovation lourde. Le coffre prend place dans la maçonnerie, au-dessus de l’ouverture, et disparaît derrière les finitions.
Le moteur Altus RTS se pilote à distance avec une commande Somfy RTS compatible. Pensez-y si vos autres volets utilisent déjà cette radio.
Préparer mon installation ↗
39 ou 55 mmDeux hauteurs de lame
Jusqu’à 30 colorisSelon la lame et les éléments
Somfy RTS01 / Au cœur du tablier
Une lame aluminium à double paroi, remplie de mousse isolante.
Le tablier, c’est l’ensemble des lames qui ferme la fenêtre. Chaque lame a une enveloppe aluminium à double paroi et un cœur en mousse polyuréthane ; les lames s’articulent entre elles pour s’enrouler.
01
Deux faces en aluminium
Les deux parois forment l’enveloppe de la lame.
02
Un cœur en mousse isolante
La mousse remplit l’espace entre les deux parois et participe à l’isolation du tablier.
03
Un format adapté à l’ouverture
La lame, les coulisses et l’enroulement suivent vos dimensions et vos choix.
Comparer les deux lames
39 ou 55 mm : qu’est-ce qui change ?
La hauteur de la lame, son épaisseur, les coulisses et la place nécessaire à l’enroulement. La lame de 39 mm va jusqu’à 3 000 mm de largeur ; au-delà, le configurateur passe à la lame de 55 mm.
Ce comparatif ne change ni votre configuration ni votre prix.
Mousse polyuréthane90 kg/m³
Largeur maximale*3 000 mm
Coulisses40 × 22 mm
CoffreCoffre tunnel polystyrène 280 mm fourni
Une lame compacte pour les fenêtres et portes-fenêtres.
* Selon la hauteur et la pose. Illustration de principe, pas un plan d’usinage.
02 / Le coffre et le guidage
Un coffre intégré dans la maçonnerie.
Le tablier s’enroule dans un caisson en polystyrène de 280 mm. Après la pose, vous accédez au mécanisme par la sous-face. Son emplacement se prépare en même temps que la menuiserie et la maçonnerie.
Une sous-face pour l’entretien
La sous-face se démonte pour accéder au mécanisme ; vous choisissez sa finition dans le configurateur. Elle doit rester accessible après les travaux.
Voir les points à mesurer ↗
Une section adaptée au tablier
À chaque lame, sa coulisse.
La section des coulisses évolue avec la lame : elle ne correspond pas à celle des volets rénovation avec coffre extérieur.
Coulisse pour lame 39 mm40 × 22 mm
Avec un coffre tunnel neuf
Les coulisses prolongent la sortie du tablier sous le coffre intégré à la maçonnerie. Leur position se prévoit avec le sens d’enroulement, la menuiserie et les finitions du tableau.
Illustration non contractuelle.
Le détail qui fait la différence
Des verrous automatiques inclus
Ils relient le tablier à l’axe et contribuent à empêcher son soulèvement lorsqu’il est fermé. La fixation du tablier fait partie de l’équipement de base.
Observez l’articulation du verrou pendant l’enroulement : il accompagne le mouvement des lames autour de l’axe.
03 / Les finitions
Un volet en accord avec votre façade.
Assortissez le volet à vos fenêtres, ou choisissez une teinte différente.
30
Jusqu’à 30 coloris disponibles
Le choix dépend de la lame et des éléments du volet.
Le rendu à l’écran reste indicatif.
Essayez une couleur
Gris anthraciteRAL 7016
Les éléments visibles du volet changent ensemble ; le reste de la photo ne bouge pas. Cet aperçu ne change rien à votre configuration.
Les coulisses et le coffre, quand il est apparent, peuvent prendre la couleur du tablier ou une autre teinte proposée. Certains décors n’existent que pour le tablier.
Avant de choisir
Ce qu’il faut savoir avant de choisir.
Est-ce adapté à un simple remplacement de volet ?
Le coffre tunnel fourni demande une réservation dans la maçonnerie. Si votre coffre existe déjà et peut rester en place, c’est généralement le volet traditionnel sans coffre qu’il faut regarder.
Faut-il une connexion Internet ?
Pas pour la commande locale. Le moteur se branche sur le secteur. Une connexion peut être nécessaire pour les services d’une box domotique, ajoutée en option.
Quelles dimensions saisir ?
Les cotes tableau de la baie : le coffre et le volet sont fabriqués en conséquence. Lisez Pose & mesures avant de commander.
Peut-on toujours choisir la lame de 55 mm ?
Elle dépend des dimensions : au-delà de 3 000 mm de largeur, elle remplace la lame de 39 mm. Les maxima dépendent aussi de la hauteur et de la surface.
Comment entretenir mon volet ?
Une éponge douce et de l’eau savonneuse, puis un rinçage, sans nettoyeur haute pression. Gardez les coulisses dégagées et l’accès au mécanisme libre ; sur un modèle solaire, gardez aussi le panneau propre.
Caractéristiques
Les repères techniques
Votre volet, point par point.
Dimensions, construction, commande et finitions : retrouvez les caractéristiques de cette version.
Largeur commandée700 mm → 4 000 mm
Hauteur commandée750 mm → 2 450 mm
Cotes tableau de la baie, sans correction automatique. Les maxima de largeur et de hauteur ne se cumulent pas automatiquement : le configurateur vérifie leur combinaison.
Les dimensions et équipements selon la lame
Grandes ouvertures
55 × 14 mm
- Largeur mini → maxi*
- 800 mm → 4 000 mm
- Hauteur mini → maxi*
- 750 mm → 2 450 mm
- Densité de mousse polyuréthane
- 180 kg/m³
- Section des coulisses
- 55 × 25,8 mm
- Coffre
- Coffre tunnel polystyrène 280 mm fourni
* Selon les dimensions associées et la pose. La densité de mousse ne constitue pas à elle seule une valeur d’isolation du volet complet.
Tablier & assemblage
- Construction
- Lames aluminium à double paroi, remplies de mousse polyuréthane
- Lame 39 mm
- 39 × 8,5 mm · mousse polyuréthane 90 kg/m³
- Lame 55 mm
- 55 × 14 mm · mousse polyuréthane 180 kg/m³
- Articulation
- Lames emboîtées les unes dans les autres, qui s’articulent pour s’enrouler autour de l’axe
- Lame finale
- Aluminium extrudé
- Joint inférieur
- Joint en caoutchouc inséré dans la lame finale
- Enroulement
- Le tablier s’enroule sur un axe tubulaire, logé dans le coffre
Coffre, coulisses & pose
- Type de coffre
- Coffre tunnel polystyrène 280 mm fourni
- Intégration
- Coffre prémonté, à placer dans la réservation au-dessus de la menuiserie
- Sous-face
- PVC blanc ou gris anthracite RAL 7016, au choix dans le configurateur
- Accès au mécanisme
- Par la sous-face : gardez-la accessible après les finitions
- Coulisses / lame 39 mm
- 40 × 22 mm · aluminium avec joints brosses
- Coulisses / lame 55 mm
- 55 × 25,8 mm · aluminium avec joints brosses
- Guidage latéral
- Deux coulisses à double joint brosse guident le tablier
Motorisation & commande
- Motorisation
- Somfy · Altus RTS
- Alimentation
- 230 V / 50 Hz ; raccordement électrique à prévoir
- Côté de manœuvre
- Gauche ou droite, vu de l’intérieur
- Liaison de commande
- Radio Somfy RTS ; une commande io ne la pilote pas directement
- Arrêts haut et bas
- Positions programmées depuis la commande RTS
- Position favorite
- Position « my » mémorisable
- Retour de position
- Sans retour d’état : le RTS envoie les ordres au moteur, sans renvoyer sa position
- Commande proposée
- SITUO RTS PURE 2
- Connexion Internet
- Pas nécessaire : la commande radio fonctionne en local
Finitions & fourniture
- Coloris
- Jusqu’à 30 coloris selon la lame et les éléments choisis
- Éléments à assortir
- Coulisses et lame finale
- Fabrication
- Sur mesure en France
- Ensemble fourni
- Tablier, coffre tunnel, axe, coulisses et motorisation choisie
- Accessoires
- Ceux que vous ajoutez dans le configurateur ; ils figurent sur votre récapitulatif de commande
- Installation
- Fourni sans la pose
- Entretien
- À l’eau savonneuse, avec une éponge douce ; gardez les coulisses dégagées
Garanties
Garanties & qualité
Un volet roulant garanti jusqu’à 7 ans.
La garantie court à partir de la livraison. Elle couvre le remplacement ou la réparation des pièces reconnues défectueuses, pour un volet posé selon la notice et entretenu régulièrement.
- 5 ans
Volet
Le tablier, les coulisses et le coffre de votre volet.
- 7 ans
Moteur Somfy io
Le moteur Somfy io de votre volet, radio ou solaire.
- 5 ans
Autres moteurs
Tous les autres moteurs, électriques ou solaires : Somfy RTS, Somfy filaire (avec ou sans secours) et TELCO.
- 2 ans
Commandes et automatismes
Télécommandes, inverseurs, récepteurs et horloges.
Pour en profiter pleinement
- Faites poser le volet en suivant sa notice, sans le modifier.
- Gardez les coulisses propres et, en hiver, ne manœuvrez pas un volet pris par le gel.
- Nettoyez le tablier à l’eau savonneuse, sans produit abrasif.
- Vérifiez votre commande à la livraison et notez toute réserve sur le bon du transporteur.
Ces garanties commerciales s’ajoutent aux garanties légales de conformité et des vices cachés, qui s’appliquent dans tous les cas.
Pose & mesures
Bien préparer votre installation
Un coffre intégré dans la maçonnerie.
Le tablier s’enroule dans un caisson en polystyrène de 280 mm. Après la pose, vous accédez au mécanisme par la sous-face. Son emplacement se prépare en même temps que la menuiserie et la maçonnerie.
1
Préparez la réservation avec le maçon
Vérifiez l’ouverture, l’épaisseur du mur et les appuis. Le coffre de volet ne remplace pas un linteau porteur.
2
Saisissez les cotes tableau
La largeur entre les murs et la hauteur de l’appui au dessous du coffre : le coffre et le volet sont fabriqués en conséquence. Le guide pas à pas →
3
Gardez le mécanisme accessible
Prévoyez l’accès à la trappe ou à la sous-face, l’alignement des coulisses et le passage du câble. Un doute ? Faites confirmer vos mesures avec les détails de votre installation.
Documentation
Documentation et aide
Les notices de votre volet et de votre moteur.
Voici les documents utiles pour cette version. Avant de suivre un réglage, vérifiez la référence de l’équipement que vous avez reçu.
7 vidéos pour votre volet Somfy RTS
Les vidéos ne se chargent que si vous les lancez ; la lecture passe alors par le lecteur YouTube.
Vous avez déjà une commande individuelle associée ? Ajoutez-en une seconde, du même protocole radio : io avec io, RTS avec RTS.
Ouvrir sur YouTube ↗Mémorisez une hauteur intermédiaire et retrouvez-la d’un appui sur « my ». À faire une fois que le volet a terminé ses cycles d’apprentissage.
Ouvrir sur YouTube ↗Retirez une commande de la mémoire du volet RTS, en gardant un point de commande individuel qui fonctionne.
Ouvrir sur YouTube ↗La démonstration Somfy pour un moteur radio RTS. Suivez la notice Altus RTS de votre moteur.
Ouvrir sur YouTube ↗Pour les moteurs Oximo io et Altus RTS à fins de course réglées à la main. Elle ne s’applique ni aux butées automatiques ni au RS100.
Ouvrir sur YouTube ↗Pour un Oximo io ou un Altus RTS sur secteur, quand la commande individuelle ne fonctionne plus. Isolez le volet concerné ; les autres commandes mémorisées peuvent être supprimées.
Ouvrir sur YouTube ↗Pour un Oximo io ou un Altus RTS sur secteur. Attention, elle efface les réglages : n’intervenez que sur le volet concerné, notice du moteur en main.
Ouvrir sur YouTube ↗
Préparation du chantier
Préparer votre installation
Les contrôles avant commande : manivelle, caisson existant ou coffre tunnel fourni.
Notre guide de préparation. Gardez aussi la notice d’assemblage des supports et celle du coffre livré : il ne les remplace pas.
PDF · 4 pages · 0,1 Mo
Télécharger le PDF
Documentation technique

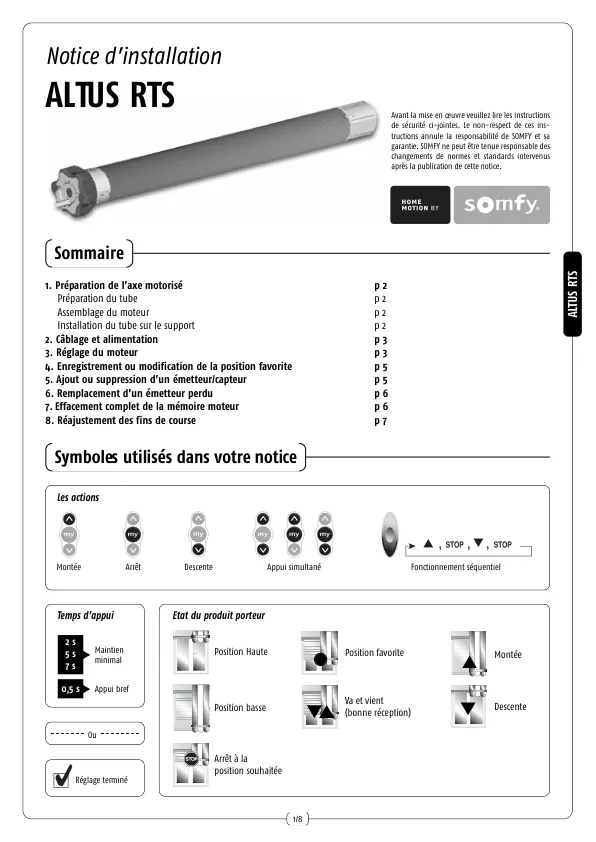

Programmer Somfy Altus RTS
Mise en service, sens de rotation, positions d’arrêt et commandes RTS.
Notice officielle Somfy Altus RTS, réservée aux moteurs RTS : elle ne vaut pas pour un moteur io.
PDF · 8 pages · 1,3 Mo
Télécharger le PDFÉquipements
La commande de ce modèle
La radio Somfy RTS, si vous en êtes déjà équipé.
Le moteur Altus RTS se pilote à distance avec une commande Somfy RTS compatible. Pensez-y si vos autres volets utilisent déjà cette radio.
RTS et io sont deux radios différentes : une commande io ne pilote pas directement un moteur RTS. Le RTS envoie les ordres au volet, sans vous renvoyer sa position. Le moteur se branche sur le secteur.
Altus RTSTélécommande RTSPosition favorite « my »
SITUO RTS PURE 2
Une commande sans fil pour ouvrir, fermer et arrêter le volet. Le modèle choisi figure dans votre récapitulatif.
