Lame compacte
39 × 8,5 mm
- Largeur mini → maxi*
- 700 mm → 3 000 mm
- Hauteur mini → maxi*
- 750 mm → 3 000 mm
- Densité de mousse polyuréthane
- 90 kg/m³
- Section des coulisses
- 40 × 22 mm
- Coffre
- Caisson existant conservé, non fourni
Volet roulant traditionnel · Aluminium · Filaire Somfy
Choisissez ensuite la pose, les dimensions, les couleurs et les équipements.
- Tablier
- Aluminium
- Motorisation / commande
- Moteur filaire Somfy
À partir de304,00 € TTC
L 800 × H 750 mm · Livraison offerte
Ce prix comprend
- Volet roulant traditionnel · ALU · Filaire Somfy
- Coffre : Coffre existant conservé
- Lame : ALU DP39
- Commande : Sans inverseur
- Tablier et armature blancs
- Sans inverseur : commande existante à conserver
Dimensions et options personnalisables dans le configurateur. Le visuel peut présenter une autre finition ou des équipements en option.
- Garantie jusqu’à 7 ansVoir conditions
- Configurateur en ligneDimensions, coloris et options
- Prix immédiatSelon votre configuration
- Livraison offerte en France continentaleConditions de livraison
Volet roulant traditionnel aluminium · Somfy filaire
Un nouveau volet. Votre caisson reste en place.
Vous gardez votre caisson et vous changez tout le reste : tablier, axe, coulisses et mécanisme. Ce volet traditionnel complet s’installe dans le coffre intérieur ou le coffre tunnel déjà en place au-dessus de votre fenêtre.
Le moteur Somfy LT50 se commande par un inverseur filaire, l’interrupteur montée/descente fixé au mur. Vous ouvrez, fermez ou arrêtez le volet à la hauteur que vous voulez.
Préparer mon installation ↗
39 ou 55 mmDeux hauteurs de lame
Jusqu’à 30 colorisSelon la lame et les éléments
Somfy filaire01 / Au cœur du tablier
Une lame aluminium à double paroi, remplie de mousse isolante.
Le tablier, c’est l’ensemble des lames qui ferme la fenêtre. Chaque lame a une enveloppe aluminium à double paroi et un cœur en mousse polyuréthane ; les lames s’articulent entre elles pour s’enrouler.
01
Deux faces en aluminium
Les deux parois forment l’enveloppe de la lame.
02
Un cœur en mousse isolante
La mousse remplit l’espace entre les deux parois et participe à l’isolation du tablier.
03
Un format adapté à l’ouverture
La lame, les coulisses et l’enroulement suivent vos dimensions et vos choix.
Comparer les deux lames
39 ou 55 mm : qu’est-ce qui change ?
La hauteur de la lame, son épaisseur, les coulisses et la place nécessaire à l’enroulement. La lame de 39 mm va jusqu’à 3 000 mm de largeur ; au-delà, le configurateur passe à la lame de 55 mm.
Ce comparatif ne change ni votre configuration ni votre prix.
Mousse polyuréthane90 kg/m³
Largeur maximale*3 000 mm
Coulisses40 × 22 mm
CoffreCaisson existant conservé, non fourni
Une lame compacte pour les fenêtres et portes-fenêtres.
* Selon la hauteur et la pose. Illustration de principe, pas un plan d’usinage.
02 / Le coffre et le guidage

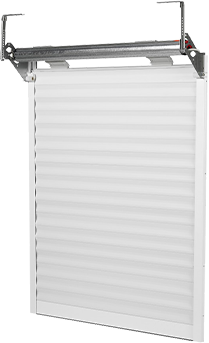

Le nouveau mécanisme prend place dans votre coffre existant.
Tablier, axe, coulisses et motorisation : c’est l’ensemble neuf que vous recevez. Votre caisson doit laisser assez de place à l’enroulement, offrir des supports adaptés et une trappe de visite accessible.
Un ensemble à adapter à l’existant
Vérifiez la place pour l’enroulement, la position des supports et l’accès à l’axe. Votre caisson reçoit le nouvel ensemble : rien ne s’ajoute sur la façade.
Voir les points à mesurer ↗

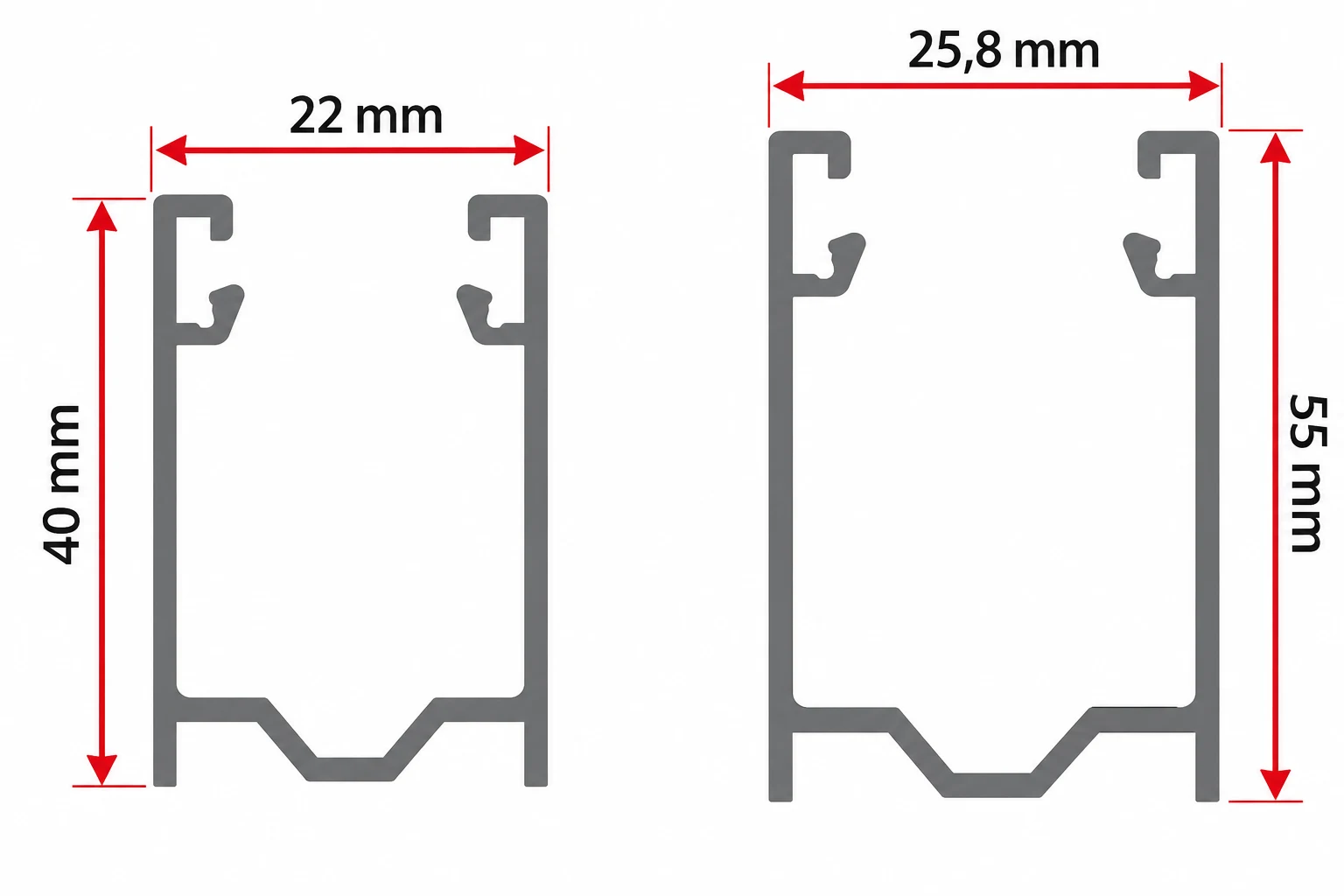

Une section adaptée au tablier
À chaque lame, sa coulisse.
La section des coulisses évolue avec la lame : elle ne correspond pas à celle des volets rénovation avec coffre extérieur.
Coulisse pour lame 39 mm40 × 22 mm
Dans votre coffre existant
Les coulisses se positionnent dans l’alignement du tablier qui sort du caisson intérieur ou du coffre tunnel déjà en place. Repérez ce passage avant de relever les dimensions.
Illustration non contractuelle.
Le détail qui fait la différence
Des verrous automatiques inclus
Ils relient le tablier à l’axe et contribuent à empêcher son soulèvement lorsqu’il est fermé. La fixation du tablier fait partie de l’équipement de base.
Observez l’articulation du verrou pendant l’enroulement : il accompagne le mouvement des lames autour de l’axe.
03 / Les finitions

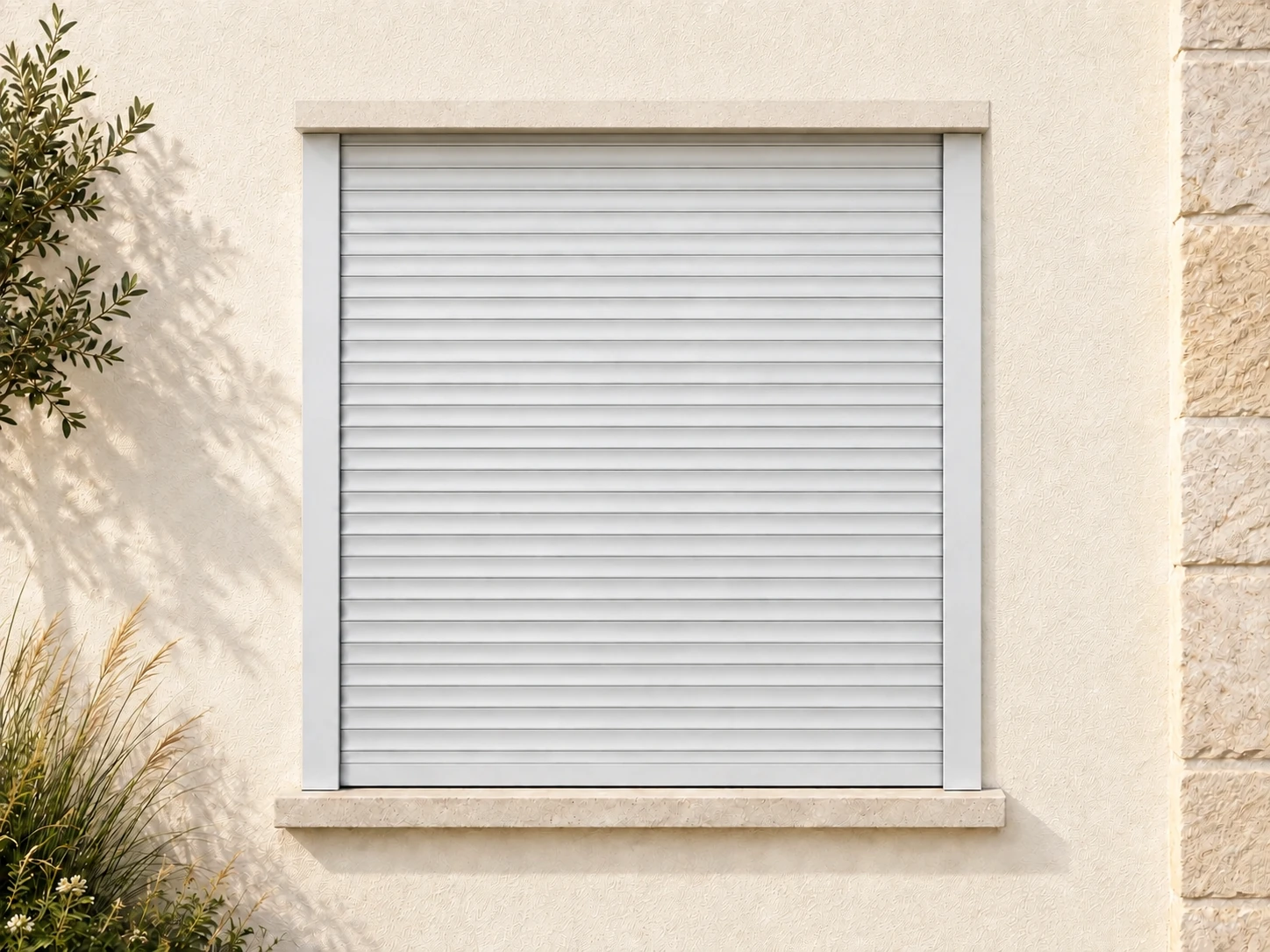

Un volet en accord avec votre façade.
Assortissez le volet à vos fenêtres, ou choisissez une teinte différente.
30
Jusqu’à 30 coloris disponibles
Le choix dépend de la lame et des éléments du volet.
Le rendu à l’écran reste indicatif.
Essayez une couleur
Gris anthraciteRAL 7016
Les éléments visibles du volet changent ensemble ; le reste de la photo ne bouge pas. Cet aperçu ne change rien à votre configuration.
Les coulisses et le coffre, quand il est apparent, peuvent prendre la couleur du tablier ou une autre teinte proposée. Certains décors n’existent que pour le tablier.
Avant de choisir
Ce qu’il faut savoir avant de choisir.
« Sans coffre », est-ce seulement un tablier ?
Non. C’est un volet traditionnel complet, avec son mécanisme et sa motorisation. Seul le caisson n’est pas fourni : vous gardez celui que vous avez déjà.
Faut-il une connexion Internet ?
Pas pour la commande locale. Le moteur se branche sur le secteur. Une connexion peut être nécessaire pour les services d’une box domotique, ajoutée en option.
Quelles dimensions saisir ?
La largeur dos de coulisses et la hauteur de l’appui à la sous-face du coffre. Lisez Pose & mesures avant de commander.
Peut-on toujours choisir la lame de 55 mm ?
Elle dépend des dimensions : au-delà de 3 000 mm de largeur, elle remplace la lame de 39 mm. Les maxima dépendent aussi de la hauteur et de la surface.
Comment entretenir mon volet ?
Une éponge douce et de l’eau savonneuse, puis un rinçage, sans nettoyeur haute pression. Gardez les coulisses dégagées et l’accès au mécanisme libre ; sur un modèle solaire, gardez aussi le panneau propre.
Caractéristiques
Les repères techniques
Votre volet, point par point.
Dimensions, construction, commande et finitions : retrouvez les caractéristiques de cette version.
Largeur commandée700 mm → 4 000 mm
Hauteur commandée750 mm → 3 000 mm
Largeur dos de coulisses, hauteur jusqu’à la sous-face du coffre. Les maxima de largeur et de hauteur ne se cumulent pas automatiquement : le configurateur vérifie leur combinaison.
Les dimensions et équipements selon la lame
Grandes ouvertures
55 × 14 mm
- Largeur mini → maxi*
- 800 mm → 4 000 mm
- Hauteur mini → maxi*
- 750 mm → 3 000 mm
- Densité de mousse polyuréthane
- 180 kg/m³
- Section des coulisses
- 55 × 25,8 mm
- Coffre
- Caisson existant conservé, non fourni
* Selon les dimensions associées et la pose. La densité de mousse ne constitue pas à elle seule une valeur d’isolation du volet complet.
Tablier & assemblage
- Construction
- Lames aluminium à double paroi, remplies de mousse polyuréthane
- Lame 39 mm
- 39 × 8,5 mm · mousse polyuréthane 90 kg/m³
- Lame 55 mm
- 55 × 14 mm · mousse polyuréthane 180 kg/m³
- Articulation
- Lames emboîtées les unes dans les autres, qui s’articulent pour s’enrouler autour de l’axe
- Lame finale
- Aluminium extrudé
- Joint inférieur
- Joint en caoutchouc inséré dans la lame finale
- Enroulement
- Le tablier s’enroule sur un axe tubulaire, logé dans le coffre
Coffre, coulisses & pose
- Type de coffre
- Caisson existant conservé, non fourni
- Installation
- Dans un coffre intérieur ou un coffre tunnel déjà en place
- Espace d’enroulement
- À vérifier dans votre caisson : le nouveau tablier et ses supports doivent y tenir
- Accès au mécanisme
- Par la trappe de visite existante, qui doit rester accessible
- Coulisses / lame 39 mm
- 40 × 22 mm · aluminium avec joints brosses
- Coulisses / lame 55 mm
- 55 × 25,8 mm · aluminium avec joints brosses
- Guidage latéral
- Deux coulisses à double joint brosse guident le tablier
Motorisation & commande
- Motorisation
- Somfy · LT50
- Alimentation
- 230 V / 50 Hz ; raccordement électrique à prévoir
- Côté de manœuvre
- Gauche ou droite, vu de l’intérieur
- Liaison de commande
- Filaire, sans récepteur radio intégré
- Arrêts haut et bas
- Fins de course mécaniques, réglées par les boutons sur la tête du LT50
- Pilotage
- Montée, descente et arrêt depuis l’inverseur
- Commande proposée
- Inverseur Somfy filaire en saillie ou Inverseur Somfy filaire encastrable ; ou sans inverseur, si vous gardez une commande existante
Finitions & fourniture
- Coloris
- Jusqu’à 30 coloris selon la lame et les éléments choisis
- Éléments à assortir
- Coulisses et lame finale
- Fabrication
- Sur mesure en France
- Ensemble fourni
- Tablier, axe, coulisses et motorisation choisie ; caisson existant conservé
- Accessoires
- Ceux que vous ajoutez dans le configurateur ; ils figurent sur votre récapitulatif de commande
- Installation
- Fourni sans la pose
- Entretien
- À l’eau savonneuse, avec une éponge douce ; gardez les coulisses dégagées
Garanties
Garanties & qualité
Un volet roulant garanti jusqu’à 7 ans.
La garantie court à partir de la livraison. Elle couvre le remplacement ou la réparation des pièces reconnues défectueuses, pour un volet posé selon la notice et entretenu régulièrement.
- 5 ans
Volet
Le tablier, les coulisses et le coffre de votre volet.
- 7 ans
Moteur Somfy io
Le moteur Somfy io de votre volet, radio ou solaire.
- 5 ans
Autres moteurs
Tous les autres moteurs, électriques ou solaires : Somfy RTS, Somfy filaire (avec ou sans secours) et TELCO.
- 2 ans
Commandes et automatismes
Télécommandes, inverseurs, récepteurs et horloges.
Pour en profiter pleinement
- Faites poser le volet en suivant sa notice, sans le modifier.
- Gardez les coulisses propres et, en hiver, ne manœuvrez pas un volet pris par le gel.
- Nettoyez le tablier à l’eau savonneuse, sans produit abrasif.
- Vérifiez votre commande à la livraison et notez toute réserve sur le bon du transporteur.
Ces garanties commerciales s’ajoutent aux garanties légales de conformité et des vices cachés, qui s’appliquent dans tous les cas.
Pose & mesures
Bien préparer votre installation
Le nouveau mécanisme prend place dans votre coffre existant.
Tablier, axe, coulisses et motorisation : c’est l’ensemble neuf que vous recevez. Votre caisson doit laisser assez de place à l’enroulement, offrir des supports adaptés et une trappe de visite accessible.
1
Regardez votre caisson existant
Mesurez la place libre pour l’enroulement, repérez la position des supports et l’accès à la trappe. Le nouveau mécanisme doit pouvoir s’y installer et s’y entretenir.
2
Mesurez les coulisses et le coffre
Largeur d’un bout à l’autre des coulisses, du dos de l’une au dos de l’autre ; hauteur de l’appui jusqu’à la sous-face du coffre. N’ajoutez rien : l’enroulement est ajouté en fabrication. Le guide pas à pas →
3
Gardez le mécanisme accessible
Prévoyez l’accès à la trappe ou à la sous-face, l’alignement des coulisses et le passage du câble. Un doute ? Faites confirmer vos mesures avec les détails de votre installation.
Documentation
Documentation et aide
Les notices de votre volet et de votre moteur.
Voici les documents utiles pour cette version. Avant de suivre un réglage, vérifiez la référence de l’équipement que vous avez reçu.
1 vidéo pour votre volet Somfy filaire
Les vidéos ne se chargent que si vous les lancez ; la lecture passe alors par le lecteur YouTube.
Le tutoriel Somfy pour les moteurs filaires à boutons de réglage. Vérifiez la tête et la référence LT50 de votre moteur.
Ouvrir sur YouTube ↗
Pose du volet

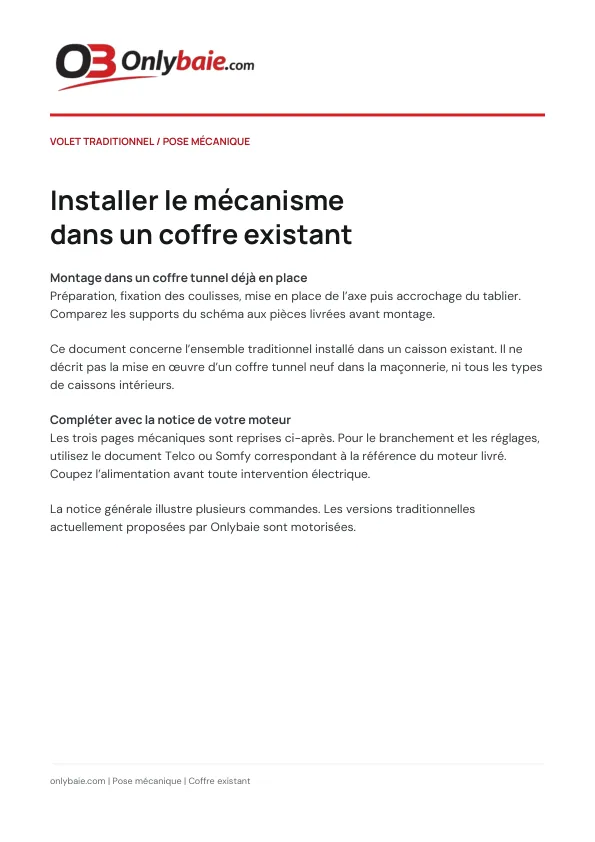

Poser le mécanisme dans un coffre existant
Les étapes illustrées : coulisses, axe et fixation du tablier.
Le montage dans un coffre tunnel déjà en place, avec les supports illustrés. La pose d’un coffre neuf dans la maçonnerie n’y figure pas.
PDF · 4 pages · 0,8 Mo
Télécharger le PDF
Préparation du chantier

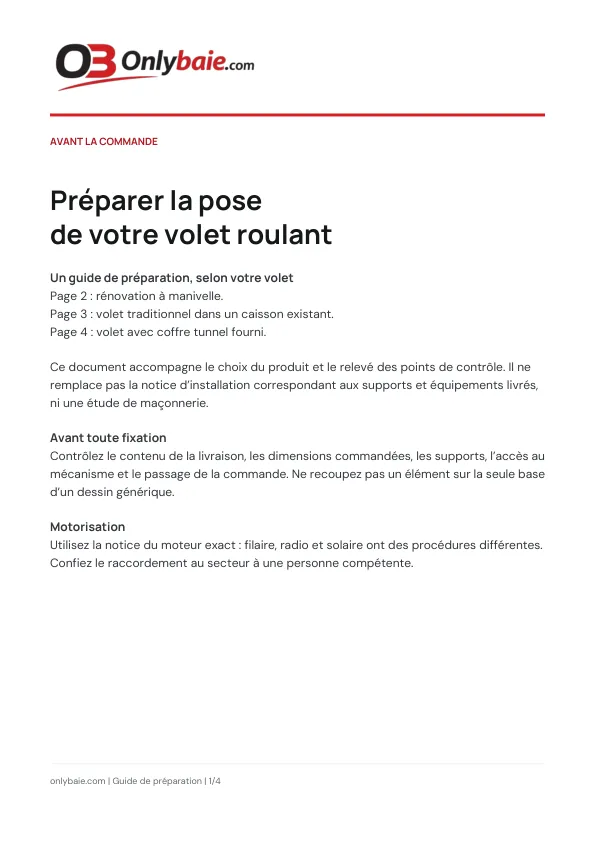

Préparer votre installation
Les contrôles avant commande : manivelle, caisson existant ou coffre tunnel fourni.
Notre guide de préparation. Gardez aussi la notice d’assemblage des supports et celle du coffre livré : il ne les remplace pas.
PDF · 4 pages · 0,1 Mo
Télécharger le PDF
Documentation technique

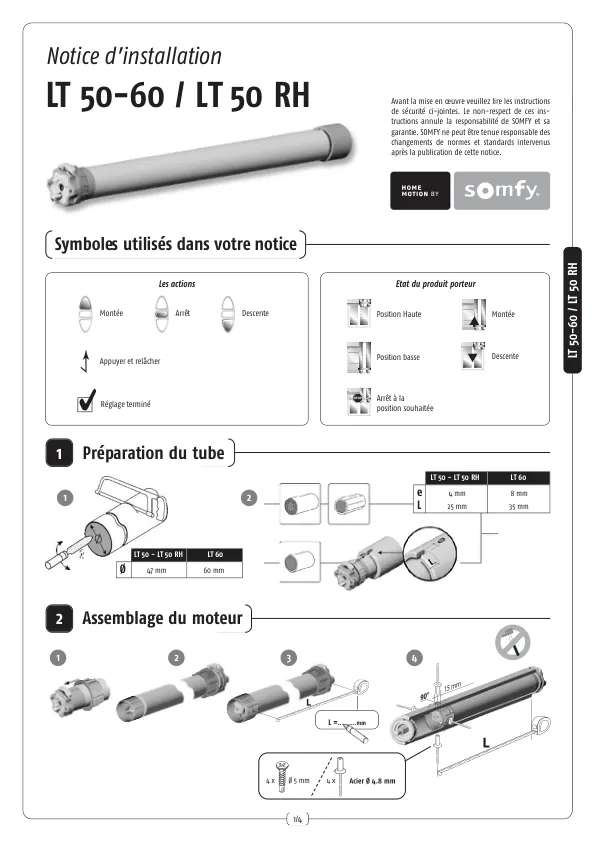

Régler le moteur filaire Somfy LT50
Assemblage, branchement et réglage par boutons des positions haute et basse.
Notice officielle Somfy LT50-60 / LT50 RH. Repérez la tête de votre moteur avant de le régler.
PDF · 4 pages · 1,4 Mo
Télécharger le PDFÉquipements
La commande de ce modèle
Le moteur Somfy LT50, commandé depuis le mur.
Le moteur Somfy LT50 se commande par un inverseur filaire, l’interrupteur montée/descente fixé au mur. Vous ouvrez, fermez ou arrêtez le volet à la hauteur que vous voulez.
Les positions haute et basse se règlent sur la tête du moteur. Un câble relie le moteur à l’inverseur : ce modèle se pilote par fil uniquement, il n’a pas de récepteur radio.
Moteur LT50Inverseur muralFins de course mécaniques

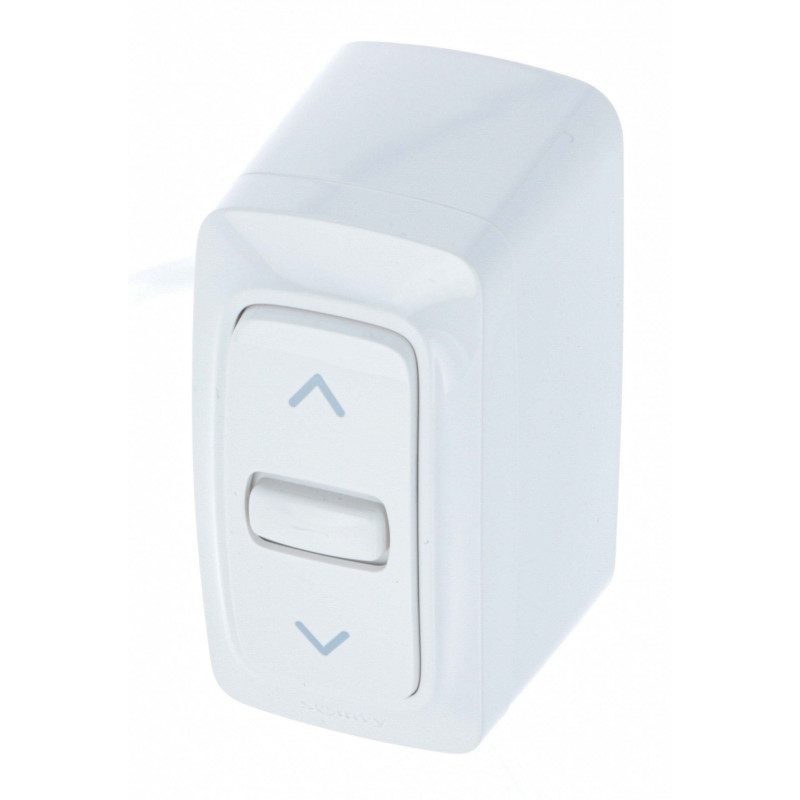

Inverseur Somfy filaire en saillie
Le boîtier se pose sur le mur, en saillie.

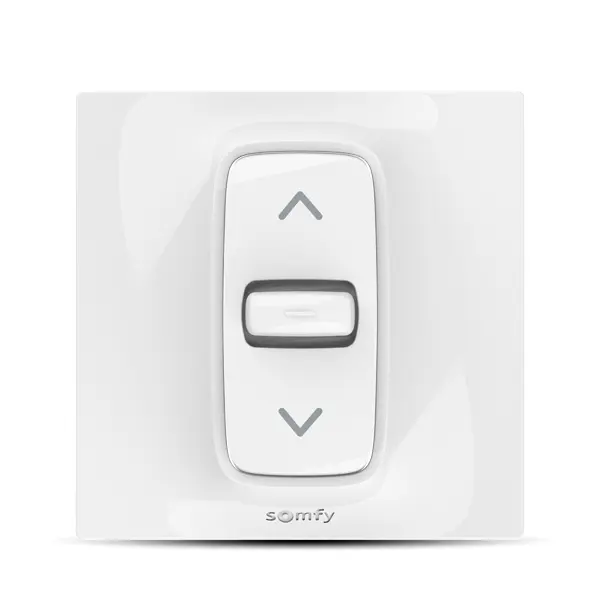

Inverseur Somfy filaire encastrable
Le mécanisme se loge dans une boîte d’encastrement.
Vous gardez une commande existante ? Choisissez « Sans inverseur », après avoir vérifié qu’elle est compatible avec le moteur.
À partir de304,00 € TTC
L 800 × H 750 mm · Livraison offerte
Ce prix comprend
- Volet roulant traditionnel · ALU · Filaire Somfy
- Coffre : Coffre existant conservé
- Lame : ALU DP39
- Commande : Sans inverseur
- Tablier et armature blancs
- Sans inverseur : commande existante à conserver
Dimensions et options personnalisables dans le configurateur. Le visuel peut présenter une autre finition ou des équipements en option.
