Lame compacte
39 × 8,5 mm
- Largeur mini → maxi*
- 700 mm → 1 800 mm
- Hauteur mini → maxi*
- 700 mm → 2 400 mm
- Densité de mousse polyuréthane
- 90 kg/m³
- Section des coulisses
- 53 × 39 mm
- Coffre
- Pan coupé · 150 ou 180 mm
Volet roulant avec moustiquaire intégrée · Aluminium · Radio TELCO
Choisissez ensuite la pose, les dimensions, les couleurs et les équipements.
- Tablier
- Aluminium
- Motorisation / commande
- Moteur radio TELCO
À partir de503,00 € TTC
L 805 × H 700 mm · Livraison offerte
Ce prix comprend
- Volet roulant avec moustiquaire intégrée · ALU · Radio TELCO
- Pose : Sous linteau
- Coffre : Pan coupé · 150 mm
- Lame : ALU DP39
- Commande : Télécommande murale 1 canal
- Tablier et armature blancs
Dimensions et options personnalisables dans le configurateur. Le visuel peut présenter une autre finition ou des équipements en option.
- Garantie jusqu’à 7 ansVoir conditions
- Configurateur en ligneDimensions, coloris et options
- Prix immédiatSelon votre configuration
- Livraison offerte en France continentaleConditions de livraison
Volet roulant avec moustiquaire intégrée aluminium · Telco radio
Aérez votre intérieur. Gardez les insectes dehors.
Un volet roulant aluminium motorisé et une moustiquaire enroulable à tirage direct, réunis dans un seul coffre extérieur. Vous ouvrez la fenêtre, vous abaissez la toile, et vous aérez en gardant les insectes dehors.
Le moteur radio Telco reçoit ses ordres d’une commande sans fil. Vous placez cette commande où vous voulez : aucun câble à tirer entre elle et le volet.
Préparer mon installation ↗
39 mmHauteur de lame
6 colorisVolet et encadrement assortis
Telco radioLe volet et la protection anti-insectes
Deux protections, indépendantes l’une de l’autre.
Le tablier aluminium protège la baie. La toile vous laisse aérer en gardant les insectes dehors. Les deux partagent le même coffre, mais chacun bouge séparément.
La toile se descend à la main
Depuis l’intérieur, vous abaissez la barre de tirage de la moustiquaire, sans toucher au volet. Le moteur que vous choisissez n’actionne que les lames aluminium.
Une maille fine, une vue préservée
La toile noire, en fibre de verre enduite de PVC, laisse passer l’air et vous laisse voir dehors. Quand vous ne l’utilisez pas, elle se range dans le coffre.
Une protection intégrée dès la fabrication
Le coffre et les coulisses sont prévus dès la fabrication pour recevoir le volet et la toile. Vous recevez un ensemble complet, fabriqué sur mesure, et non une moustiquaire ajoutée sur un volet existant.
Le détail qui fait la différence
Une coulisse, deux passages distincts.
Les coulisses aluminium de 53 × 39 mm guident à la fois le tablier et la moustiquaire. Chacun glisse dans son propre canal, avec ses joints brosses.
La barre basse de la moustiquaire, en aluminium extrudé, a son propre joint. Les pièces de guidage se règlent pour que la toile ferme bien : la notice dédiée vous guide pour cette étape.
Gardez les coulisses propres et manipulez la toile sans forcer. Cotes de section indicatives, pas des cotes d’usinage.
01 / Au cœur du tablier
Une lame aluminium à double paroi, remplie de mousse isolante.
Le tablier, c’est l’ensemble des lames qui ferme la fenêtre. Chaque lame a une enveloppe aluminium à double paroi et un cœur en mousse polyuréthane ; les lames s’articulent entre elles pour s’enrouler.
01
Deux faces en aluminium
Les deux parois forment l’enveloppe de la lame.
02
Un cœur en mousse isolante
La mousse remplit l’espace entre les deux parois et participe à l’isolation du tablier.
03
Un format adapté à l’ouverture
La lame, les coulisses et l’enroulement suivent vos dimensions et vos choix.
La lame de ce modèle
39 mm : un tablier compact.
Ce modèle utilise uniquement la lame aluminium de 39 × 8,5 mm. Compacte, elle laisse la place à la toile dans le même coffre.
Ce comparatif ne change ni votre configuration ni votre prix.
Mousse polyuréthane90 kg/m³
Largeur maximale*1 800 mm
Coulisses53 × 39 mm
CoffrePan coupé · 150 ou 180 mm
Une lame compacte pour les fenêtres et portes-fenêtres.
* Selon la hauteur et la pose. Illustration de principe, pas un plan d’usinage.
La pose en situationBien préparer votre installation
Voyez le volet
en place chez vous.
Sous linteau ou en façade : comparez les poses autour d’une fenêtre et repérez la place du coffre et des coulisses.
Voir en 3D Faites tourner le volet et zoomez pour observer la pose sous tous les angles.Exemple illustré avec une lame aluminium de 39 mm. L’exploration ne modifie pas votre configuration.
02 / Le coffre et le guidage
Deux enroulements dans un seul coffre.
Le tablier et la toile ont chacun leur axe et leur passage dans les coulisses. Vous descendez la moustiquaire à la main, sans toucher au moteur du volet. Quand vous ne l’utilisez pas, elle reste rangée dans le coffre, discrète.
Un coffre à pan coupé
Un coffre de 150 ou 180 mm selon la hauteur fabriquée ; vous accédez au mécanisme par le capot. La toile a son propre enroulement.
Illustration non contractuelle.
Le détail qui fait la différence
Des verrous automatiques inclus
Ils relient le tablier à l’axe et contribuent à empêcher son soulèvement lorsqu’il est fermé. La fixation du tablier fait partie de l’équipement de base.
Observez l’articulation du verrou pendant l’enroulement : il accompagne le mouvement des lames autour de l’axe.
03 / Les finitions
Un volet en accord avec votre façade.
Assortissez le volet à vos fenêtres, ou choisissez une teinte différente.
6
6 coloris disponibles
Un ensemble assorti, du coffre jusqu’à la lame finale.
Le rendu à l’écran reste indicatif.
Essayez une couleur
Gris anthraciteRAL 7016
Les éléments visibles du volet changent ensemble ; le reste de la photo ne bouge pas. Cet aperçu ne change rien à votre configuration.
Le tablier, le coffre et les coulisses sont assortis. Le blanc 9016 et l’anthracite 7016 sont compris dans le prix de base ; les quatre autres teintes coûtent un supplément. La toile reste noire.
Avant de choisir
Ce qu’il faut savoir avant de choisir.
La moustiquaire est-elle motorisée avec le volet ?
Non. Le moteur ne commande que le tablier aluminium. La toile noire se descend à la main, par tirage direct, et se range dans son propre enroulement. Vous utilisez l’un ou l’autre, séparément.
Faut-il une connexion Internet ?
Pas pour la commande locale. Le moteur se branche sur le secteur. Une connexion peut être nécessaire pour les services d’une box domotique, ajoutée en option.
Quelles dimensions saisir ?
Celles de l’ouverture, entre les murs. Le configurateur adapte ensuite les cotes à la pose ; voir Pose & mesures.
Peut-on choisir une autre lame ou une autre couleur ?
La lame aluminium de 39 mm est la seule proposée. Pour la couleur, vous avez six coloris pour l’ensemble assorti ; la toile de moustiquaire reste noire.
Comment entretenir mon volet ?
Une éponge douce et de l’eau savonneuse, puis un rinçage, sans nettoyeur haute pression. Gardez les coulisses dégagées et l’accès au mécanisme libre ; sur un modèle solaire, gardez aussi le panneau propre.
Caractéristiques
Les repères techniques
Votre volet, point par point.
Dimensions, construction, commande et finitions : retrouvez les caractéristiques de cette version.
Largeur de l’ouverture700 mm → 1 800 mm
Hauteur de l’ouverture700 mm → 2 400 mm
Plages en pose sous linteau. Le coffre et le mode de pose influencent les dimensions possibles. Les maxima de largeur et de hauteur ne se cumulent pas automatiquement : le configurateur vérifie leur combinaison.
La lame de cette version
* Selon les dimensions associées et la pose. La densité de mousse ne constitue pas à elle seule une valeur d’isolation du volet complet.
Tablier & assemblage
- Construction
- Lames aluminium à double paroi, remplies de mousse polyuréthane
- Lame 39 mm
- 39 × 8,5 mm · mousse polyuréthane 90 kg/m³
- Articulation
- Lames emboîtées les unes dans les autres, qui s’articulent pour s’enrouler autour de l’axe
- Lame finale
- Aluminium extrudé
- Joint inférieur
- Joint en caoutchouc inséré dans la lame finale
- Enroulement
- Le tablier s’enroule sur un axe tubulaire, logé dans le coffre
Coffre, coulisses & pose
- Type de coffre
- Coffre extérieur aluminium avec moustiquaire intégrée
- Forme du coffre
- Pan coupé uniquement
- Dimensions du coffre
- 150 × 150 mm jusqu’à 1 400 mm de hauteur fabriquée ; 180 × 180 mm au-delà, jusqu’à 2 400 mm
- Modes de pose
- Sous linteau avec enroulement extérieur, ou en façade : les deux seules poses de ce modèle
- Accès au mécanisme
- Par le capot du coffre : gardez-le ouvrable une fois le volet posé
- Coulisses / lame 39 mm
- 53 × 39 mm · aluminium avec joints brosses
- Guidage latéral
- Deux coulisses à double joint brosse guident le tablier
Moustiquaire intégrée
- Manœuvre de la toile
- Manuelle, à tirage direct, indépendante de la motorisation du volet
- Toile
- Fibre de verre enduite de PVC ; noire, 135 g/m²
- Rangement
- Son propre enroulement, dans le coffre du volet
- Guidage
- Un canal réservé à la toile dans chaque coulisse
- Barre basse de moustiquaire
- Aluminium extrudé, section nominale 47 × 9,5 mm avec joint
- Réglage
- Pièces de guidage réglables ; la notice de pose dédiée explique comment faire
Motorisation & commande
- Motorisation
- Telco · TME-VR-AO
- Alimentation
- 230 V / 50 Hz ; raccordement électrique à prévoir
- Côté de manœuvre
- Gauche ou droite, vu de l’intérieur
- Liaison de commande
- Radio Telco avec récepteur intégré au moteur
- Arrêts haut et bas
- Positions programmées depuis la télécommande
- Position intermédiaire
- Une troisième position se mémorise entre les deux arrêts
- Commande de plusieurs volets
- Possible avec des émetteurs Telco compatibles, proposés en option
- Commande proposée
- Télécommande murale 1 canal ou Télécommande portable 1 canal
- Connexion Internet
- Pas nécessaire : la commande radio fonctionne en local
Finitions & fourniture
- Coloris
- Six teintes pour l’ensemble assorti : RAL 9016, 7016, 9006, 1015, 8014 ou 8019 ; toile noire
- Éléments à assortir
- Coffre aluminium, coulisses et lame finale
- Fabrication
- Sur mesure en France
- Ensemble fourni
- Tablier, coffre extérieur, axe, coulisses et motorisation choisie, avec moustiquaire intégrée et barre de tirage
- Accessoires
- Ceux que vous ajoutez dans le configurateur ; ils figurent sur votre récapitulatif de commande
- Installation
- Fourni sans la pose
- Entretien
- À l’eau savonneuse, avec une éponge douce ; gardez les coulisses dégagées
Garanties
Garanties & qualité
Un volet roulant garanti jusqu’à 7 ans.
La garantie court à partir de la livraison. Elle couvre le remplacement ou la réparation des pièces reconnues défectueuses, pour un volet posé selon la notice et entretenu régulièrement.
- 5 ans
Volet
Le tablier, les coulisses et le coffre de votre volet.
- 7 ans
Moteur Somfy io
Le moteur Somfy io de votre volet, radio ou solaire.
- 5 ans
Autres moteurs
Tous les autres moteurs, électriques ou solaires : Somfy RTS, Somfy filaire (avec ou sans secours) et TELCO.
- 2 ans
Commandes et automatismes
Télécommandes, inverseurs, récepteurs et horloges.
Pour en profiter pleinement
- Faites poser le volet en suivant sa notice, sans le modifier.
- Gardez les coulisses propres et, en hiver, ne manœuvrez pas un volet pris par le gel.
- Nettoyez le tablier à l’eau savonneuse, sans produit abrasif.
- Vérifiez votre commande à la livraison et notez toute réserve sur le bon du transporteur.
Ces garanties commerciales s’ajoutent aux garanties légales de conformité et des vices cachés, qui s’appliquent dans tous les cas.
Pose & mesures
Bien préparer votre installation
Deux poses possibles pour votre volet à moustiquaire.
Avant de choisir la pose, regardez la place disponible autour de votre fenêtre.
Voir en 3D ↗01Sous linteau
Le coffre se loge en haut de l’ouverture, capot tourné vers l’extérieur.
Il prend une partie de la hauteur de la baie.
Voir en 3D ↗02En façade
Le coffre se fixe au-dessus de l’ouverture, les coulisses de chaque côté.
Il faut assez de mur pour fixer au-dessus et sur les côtés.
Votre ouverture, en millimètres
Mesurez le tableau (l’ouverture dans le mur), sans ajouter le coffre.
1
Mesurez trois largeurs
Entre les murs, en haut, au milieu et en bas. Sous linteau, gardez la plus petite valeur ; en façade, la plus grande.
2
Mesurez trois hauteurs
De l’appui au linteau, à gauche, au centre et à droite. Sous linteau, gardez la plus petite valeur ; en façade, la plus grande.
3
Saisissez ces deux dimensions
Le configurateur tient compte de la pose, du coffre, des coulisses et des jeux de fabrication : ne retirez rien, n’ajoutez rien vous-même.
- 1En haut
- 2Au milieu
- 3En bas
Documentation
Documentation et aide
Les notices de votre volet et de votre moteur.
Voici les documents utiles pour cette version. Avant de suivre un réglage, vérifiez la référence de l’équipement que vous avez reçu.
Pose du volet
Installer votre volet rénovation
Assemblage du coffre et des coulisses, repérage et fixation du volet.
La pose du coffre extérieur et de ses coulisses. Les passages sur le câble ne concernent que les versions électriques.
PDF · 4 pages · 1,6 Mo
Télécharger le PDF
Pose du volet
Installer et ajuster la moustiquaire intégrée
Pose des doubles coulisses, installation du volet et réglage des pièces de guidage de la toile.
Le complément propre au modèle avec moustiquaire : pose sous linteau avec enroulement extérieur, ou en façade. Pour le câblage, reportez-vous à la notice de votre moteur.
PDF · 7 pages · 2,0 Mo
Télécharger le PDF
Documentation technique

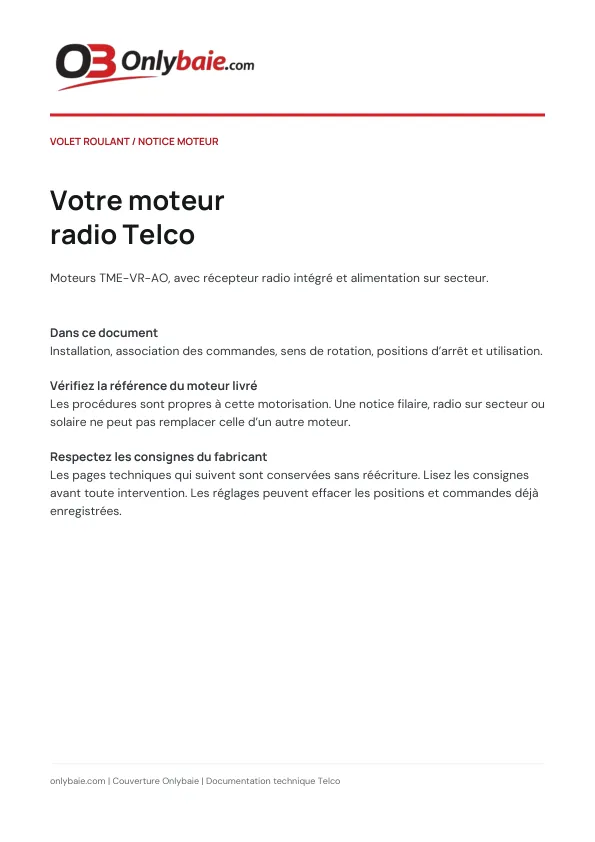

Programmer le moteur Telco radio
Association des commandes, sens de rotation, positions d’arrêt et position intermédiaire.
Moteur TME-VR-AO sur secteur : la notice Telco complète, avec une couverture Onlybaie.
PDF · 9 pages · 1,7 Mo
Télécharger le PDFÉquipements
La commande de ce modèle
Votre volet se pilote à la télécommande.
Le moteur radio Telco reçoit ses ordres d’une commande sans fil. Vous placez cette commande où vous voulez : aucun câble à tirer entre elle et le volet.
Le moteur, lui, reste branché sur le secteur. Avec des commandes supplémentaires, vous pilotez chaque volet Telco compatible séparément, ou plusieurs ensemble, selon les accessoires choisis.
Commande sans filRécepteur intégréCommandes supplémentaires en option

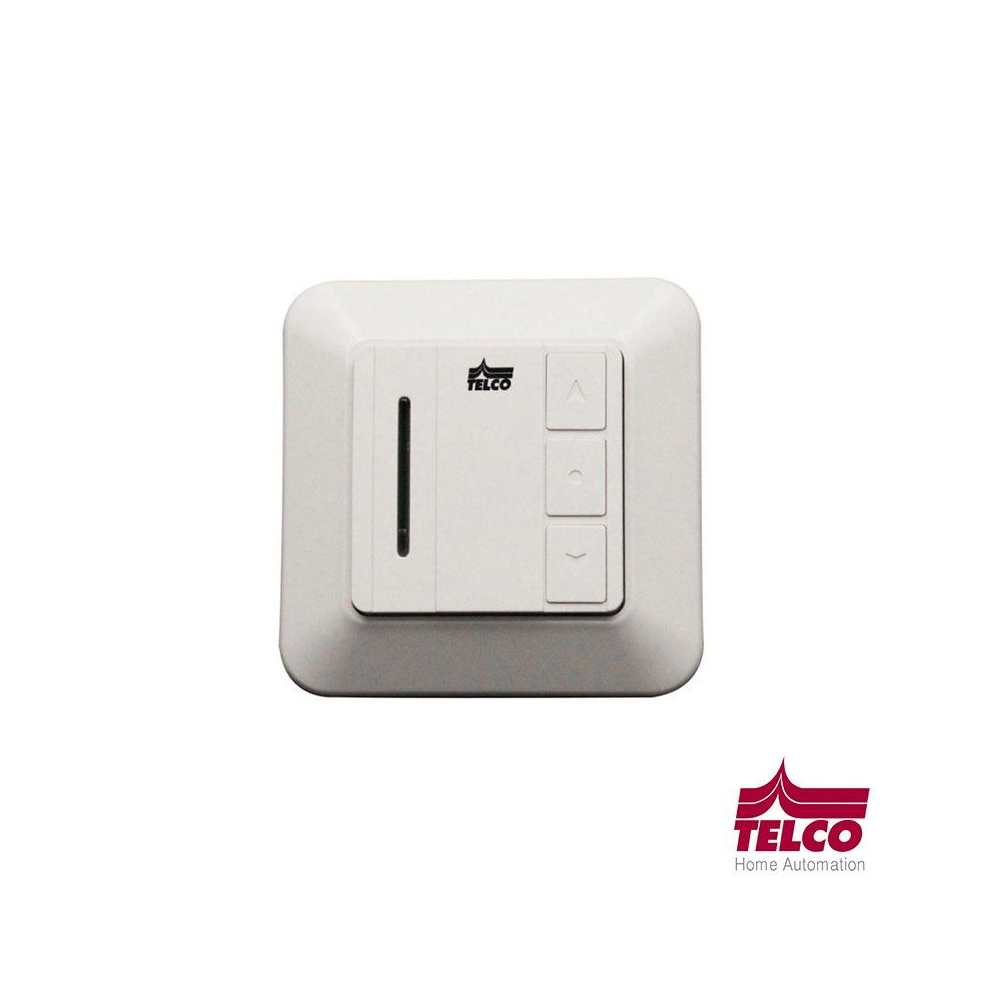

Télécommande murale 1 canal
Une commande sans fil pour ouvrir, fermer et arrêter le volet. Le modèle choisi figure dans votre récapitulatif.

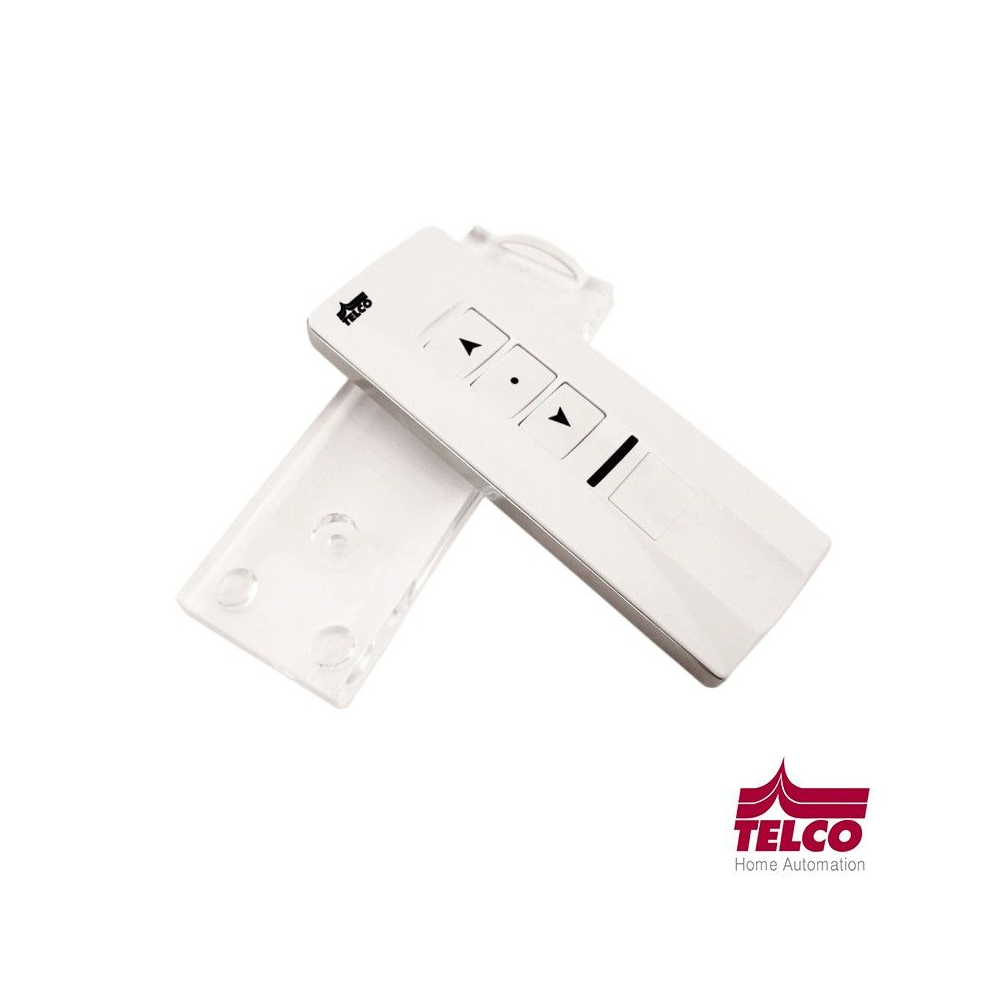

Télécommande portable 1 canal
Une commande sans fil pour ouvrir, fermer et arrêter le volet. Le modèle choisi figure dans votre récapitulatif.
À partir de503,00 € TTC
L 805 × H 700 mm · Livraison offerte
Ce prix comprend
- Volet roulant avec moustiquaire intégrée · ALU · Radio TELCO
- Pose : Sous linteau
- Coffre : Pan coupé · 150 mm
- Lame : ALU DP39
- Commande : Télécommande murale 1 canal
- Tablier et armature blancs
Dimensions et options personnalisables dans le configurateur. Le visuel peut présenter une autre finition ou des équipements en option.
