Interrupteur mural filaire en saillie
Le boîtier se fixe en surface sur le mur.
Volet roulant avec moustiquaire intégrée · Aluminium · Filaire TELCO
Choisissez ensuite la pose, les dimensions, les couleurs et les équipements.
- Tablier
- Aluminium
- Motorisation / commande
- Moteur filaire TELCO
Volet roulant avec moustiquaire intégrée aluminium · Telco filaire
Aérez votre intérieur. Gardez les insectes dehors.
Dans un seul coffre extérieur : un volet roulant aluminium motorisé et une moustiquaire enroulable à tirage direct. Ouvrez votre fenêtre, abaissez la toile et profitez de l’air extérieur tout en conservant une protection contre les insectes.
La motorisation filaire Telco se pilote depuis un interrupteur mural. Montée, descente, arrêt : les fonctions essentielles sont à portée de main.
Préparer mon installation ↗
39 mmHauteur de lame
6 colorisVolet et encadrement assortis
Telco filaireLe volet et la protection anti-insectes
Deux usages, en toute indépendance.
Le tablier aluminium protège la baie. La toile permet d’aérer tout en faisant barrière aux insectes. Les deux éléments partagent un coffre, mais se déplacent séparément.
La toile se descend à la main
Abaissez la barre de tirage de la moustiquaire depuis l’intérieur, sans commander le volet. Le moteur sélectionné actionne uniquement les lames aluminium.
Une maille fine, une vue préservée
La toile noire en fibre de verre enduite de PVC laisse circuler l’air et conserve la visibilité vers l’extérieur. Elle se range dans le coffre lorsqu’elle n’est pas utilisée.
Une protection intégrée dès la fabrication
Le coffre et les guides sont conçus pour accueillir le volet et la toile. Cette version constitue un ensemble complet sur mesure ; il ne s’agit pas d’une moustiquaire à ajouter à un volet existant.
Le détail qui fait la différence

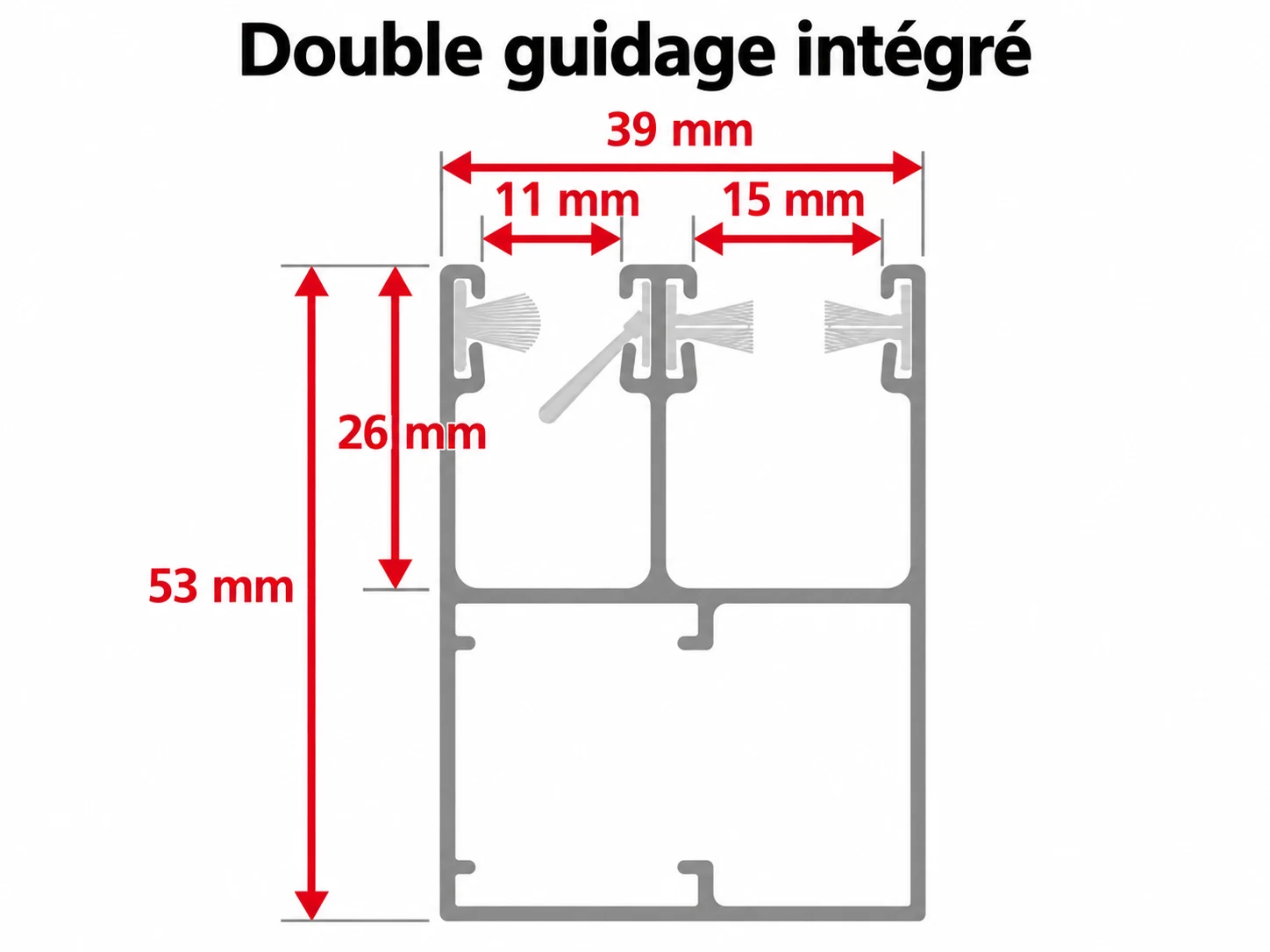

Une coulisse, deux passages distincts.
Les coulisses aluminium de 53 × 39 mm réunissent le guidage du tablier et celui de la moustiquaire. Chaque élément coulisse dans son propre canal avec ses joints brosses.
La barre basse de moustiquaire en aluminium extrudé possède son propre joint. Les pièces de guidage se règlent pour que la toile ferme correctement : la notice dédiée explique cette étape.
Gardez les guides propres et manipulez la toile sans forcer. Les dimensions de section ne sont pas des cotes d’usinage.

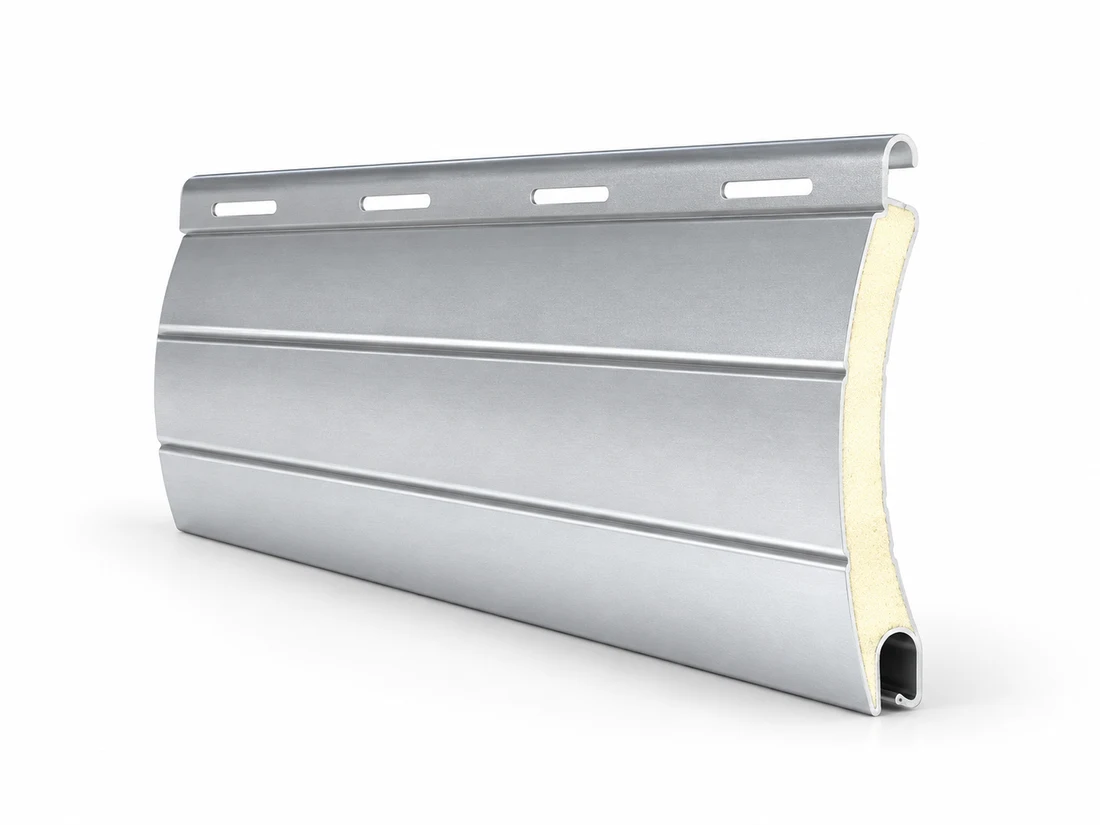

01 / Au cœur du tablier
L’aluminium dehors. L’isolant dedans.
Chaque lame associe une enveloppe aluminium à double paroi et un cœur en mousse polyuréthane. Les lames s’articulent pour accompagner l’enroulement.
01
Deux faces en aluminium
Les deux parois constituent l’enveloppe extérieure de la lame.
02
Un cœur en mousse isolante
La mousse remplit l’espace entre les parois et participe à l’isolation du tablier.
03
Un format adapté à l’ouverture
La lame, les guides et l’enroulement sont sélectionnés en fonction de votre composition.
La lame de ce modèle
39 mm : un tablier compact.
Ce modèle utilise exclusivement la lame aluminium de 39 × 8,5 mm. Sa compacité permet de réunir le tablier et la toile dans le même coffre.
Présentation du produit. Votre configuration et votre prix restent inchangés.
Mousse polyuréthane90 kg/m³
Largeur maximale*1 800 mm
Coulisses53 × 39 mm
CoffrePan coupé · 150 ou 180 mm
Une lame compacte pour les fenêtres et portes-fenêtres.
* Selon hauteur et pose. Illustration de principe, non destinée à l’usinage.
02 / Le coffre et le guidage

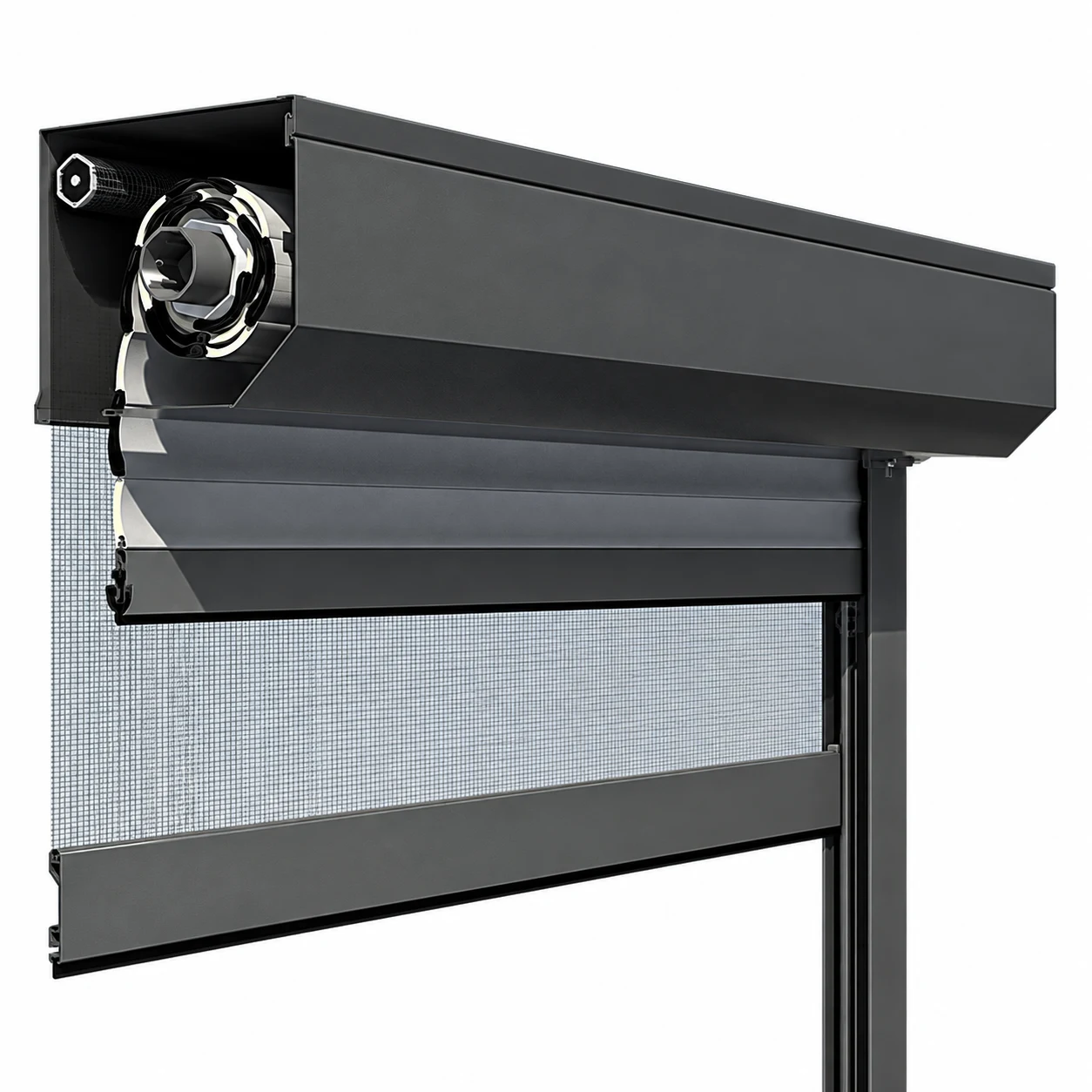

Deux enroulements. Un seul coffre.
Le tablier et la toile disposent chacun de leur propre axe et de leur propre passage dans les coulisses. La moustiquaire se manœuvre à la main, indépendamment du moteur du volet. Rangée dans le coffre, elle reste discrète lorsque vous ne l’utilisez pas.

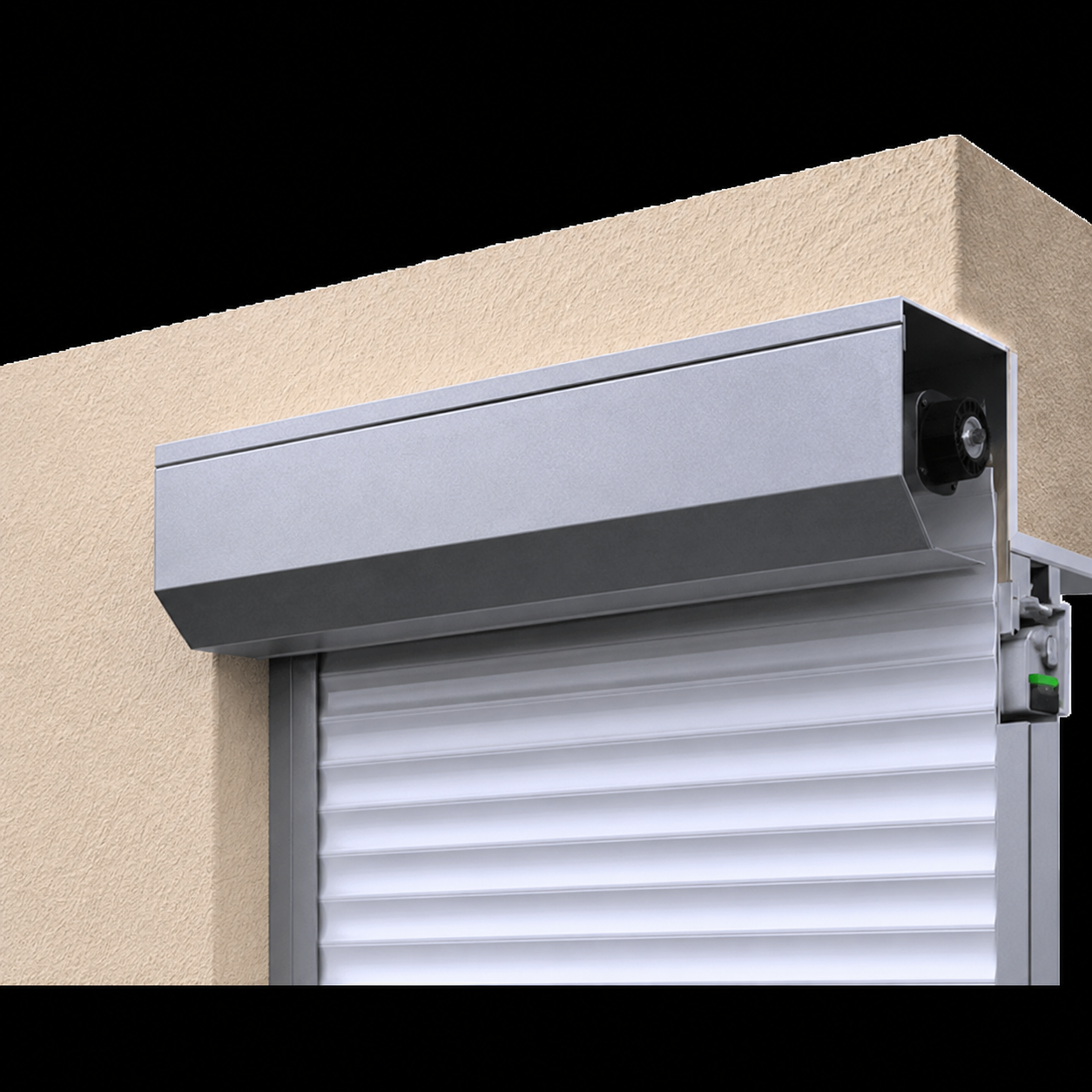

Un coffre à pan coupé
Un coffre de 150 ou 180 mm selon la hauteur fabriquée, avec accès au mécanisme par le capot. La toile se range dans son propre enroulement.
Illustration non contractuelle.
Le détail qui fait la différence
Des verrous automatiques inclus
Ils relient le tablier à l’axe et contribuent à empêcher son soulèvement lorsqu’il est fermé. La fixation du tablier fait partie de l’équipement de base.
Observez l’articulation du verrou pendant l’enroulement : il accompagne le mouvement des lames autour de l’axe.
03 / La commande de ce modèle
Un geste au mur. Le volet vous suit.
La motorisation filaire Telco se pilote depuis un interrupteur mural. Montée, descente, arrêt : les fonctions essentielles sont à portée de main.
Prévoyez une alimentation électrique et une liaison filaire jusqu’à la commande. Le côté de sortie du câble se choisit à gauche ou à droite, vu de l’intérieur.
Commande muraleInterrupteur au choixAlimentation secteur
Interrupteur mural filaire encastrable
Le mécanisme se place dans une boîte d’encastrement.
Vous conservez une commande existante ? L’option « Sans inverseur » est disponible. Vérifiez sa compatibilité avec le moteur.
04 / Les finitions
Un volet en accord avec votre façade.
Coordonnez le volet à vos menuiseries ou donnez-lui une teinte différente.
6
6 coloris disponibles
Un ensemble assorti, du coffre jusqu’à la lame finale.
Le rendu à l’écran reste indicatif.
Essayez une couleur
Gris anthraciteRAL 7016
Les éléments visibles du volet changent ensemble ; le décor reste inchangé. Cet aperçu ne modifie pas votre configuration.
Le tablier, le coffre et les coulisses sont assortis. Blanc 9016 et anthracite 7016 sont compris dans le prix de base ; les quatre autres teintes entraînent un supplément. La toile reste noire.
Avant de choisir
Les réponses aux bonnes questions.
La moustiquaire est-elle motorisée avec le volet ?
Non. Le moteur actionne uniquement le tablier aluminium. La toile noire se descend à la main, par tirage direct, puis se range dans son propre enroulement. Vous utilisez chaque protection séparément.
Faut-il une connexion Internet ?
Non pour la commande locale. Le moteur est alimenté sur secteur. Une connexion peut être nécessaire pour les services d’une box domotique ajoutée en option.
Quelles dimensions saisir ?
Les dimensions de l’ouverture entre les murs. Le configurateur adapte les cotes selon la pose ; consultez Pose & mesures.
Peut-on choisir une autre lame ou une autre couleur ?
La lame aluminium de 39 mm est la seule proposée. Six coloris sont disponibles pour l’ensemble assorti. La toile de moustiquaire reste noire.
Comment entretenir mon volet ?
Utilisez une éponge douce et de l’eau savonneuse, puis rincez sans nettoyeur haute pression. Gardez les coulisses dégagées. Maintenez l’accès au mécanisme et, sur un modèle solaire, la surface du panneau propre.
Caractéristiques
Les repères techniques
Votre volet, point par point.
Dimensions, construction, commande et finitions : retrouvez les caractéristiques de cette version.
Largeur de l’ouverture700 mm → 1 800 mm
Hauteur de l’ouverture700 mm → 2 400 mm
Plages en pose sous linteau. Le coffre et le mode de pose influencent les dimensions possibles. Les maxima de largeur et de hauteur ne se cumulent pas automatiquement : le configurateur vérifie leur combinaison.
La lame de cette version
Lame compacte
39 × 8,5 mm
- Largeur mini → maxi*
- 700 mm → 1 800 mm
- Hauteur mini → maxi*
- 700 mm → 2 400 mm
- Densité de mousse polyuréthane
- 90 kg/m³
- Section des coulisses
- 53 × 39 mm
- Coffre
- Pan coupé · 150 ou 180 mm
* Selon les dimensions associées et la pose. La densité de mousse ne constitue pas à elle seule une valeur d’isolation du volet complet.
Tablier & assemblage
- Construction
- Lames aluminium à double paroi, remplies de mousse polyuréthane
- Lame 39 mm
- 39 × 8,5 mm · mousse polyuréthane 90 kg/m³
- Articulation
- Lames emboîtées et articulées pour l’enroulement autour de l’axe
- Lame finale
- Aluminium extrudé
- Joint inférieur
- Joint en caoutchouc inséré dans la lame finale
- Enroulement
- Tablier relié à un axe tubulaire, logé dans le coffre
Coffre, coulisses & pose
- Type de coffre
- Coffre extérieur aluminium avec moustiquaire intégrée
- Forme du coffre
- Pan coupé uniquement
- Encombrement
- 150 × 150 mm jusqu’à 1 400 mm de hauteur fabriquée ; 180 × 180 mm au-delà, jusqu’à 2 400 mm
- Modes de pose
- Sous linteau avec enroulement extérieur ou en façade ; pose inversée non proposée
- Accès au mécanisme
- Par le capot du coffre ; son ouverture doit rester possible après installation
- Coulisses / lame 39 mm
- 53 × 39 mm · aluminium avec joints brosses
- Guidage latéral
- Deux coulisses avec un double joint brosse accompagnent le tablier
Moustiquaire intégrée
- Manœuvre de la toile
- Manuelle, à tirage direct, indépendante de la motorisation du volet
- Toile
- Fibre de verre enduite de PVC ; noire, 135 g/m²
- Rangement
- Enroulement indépendant dans le coffre du volet
- Guidage
- Canal dédié à la moustiquaire dans chaque coulisse
- Barre basse de moustiquaire
- Aluminium extrudé, section nominale 47 × 9,5 mm avec joint
- Réglage
- Pièces de guidage ajustables, suivant la notice de pose spécifique
Motorisation & commande
- Motorisation
- Telco · TM-VR
- Alimentation
- 230 V / 50 Hz ; raccordement électrique à prévoir
- Côté de manœuvre
- Gauche ou droite, vu de l’intérieur
- Liaison de commande
- Filaire : le moteur et l’inverseur mural sont reliés par câble
- Arrêts haut et bas
- Fins de course mécaniques, réglées par vis sur la tête du moteur
- Pilotage
- Montée, descente et arrêt depuis l’inverseur
- Commande proposée
- Interrupteur mural filaire en saillie ou Interrupteur mural filaire encastrable ; choix sans inverseur également disponible
Finitions & fourniture
- Coloris
- Six teintes pour l’ensemble assorti : RAL 9016, 7016, 9006, 1015, 8014 ou 8019 ; toile noire
- Éléments à assortir
- Coffre aluminium, coulisses et lame finale
- Fabrication
- Sur mesure en France
- Ensemble fourni
- Tablier, coffre extérieur, axe, coulisses et motorisation choisie, avec moustiquaire intégrée et barre de tirage
- Accessoires
- Selon les choix du configurateur et le récapitulatif de commande
- Installation
- Produit fourni sans prestation de pose
- Entretien
- Nettoyage doux à l’eau savonneuse ; coulisses à garder dégagées
Prendre les mesures
Bien préparer votre installation
Deux poses, une moustiquaire intégrée.
Repérez la place disponible autour de votre fenêtre avant de choisir le mode de pose.

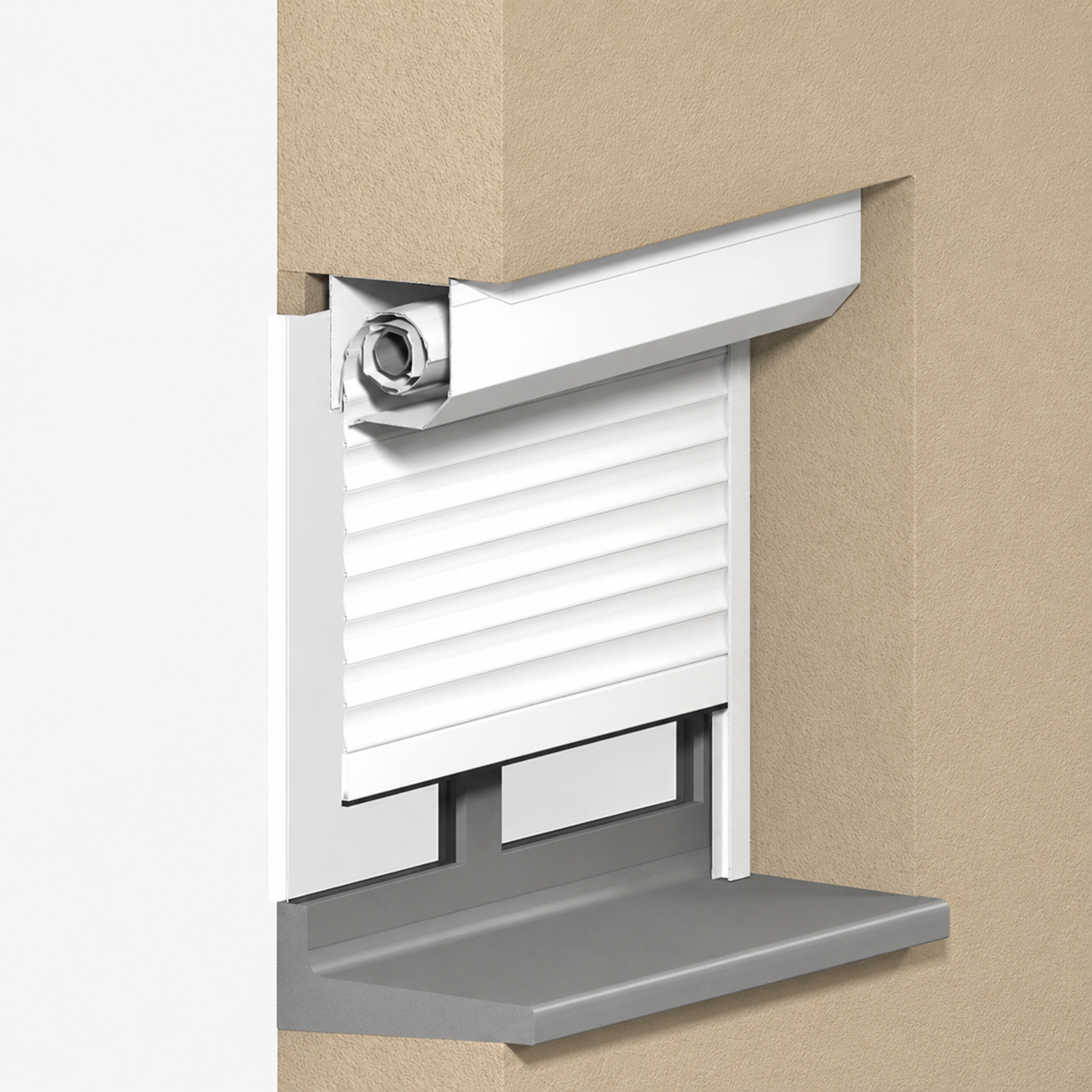

01Sous linteau
Le coffre prend place dans le haut de l’ouverture, capot orienté vers l’extérieur.
Il occupe une partie du haut de la baie.

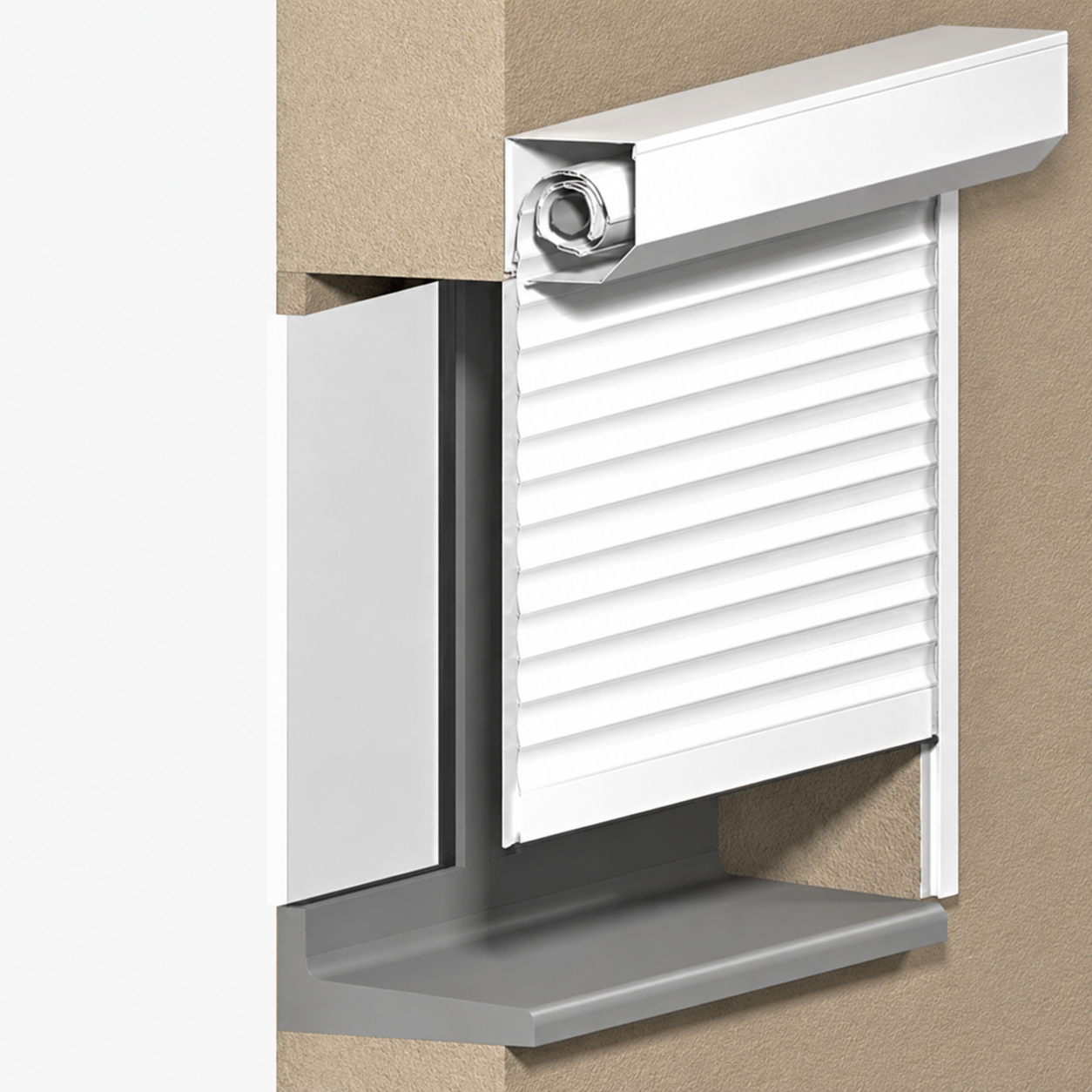

02En façade
Le coffre est fixé au-dessus de l’ouverture, les coulisses de chaque côté.
Prévoyez une surface de fixation suffisante au-dessus et sur les côtés.

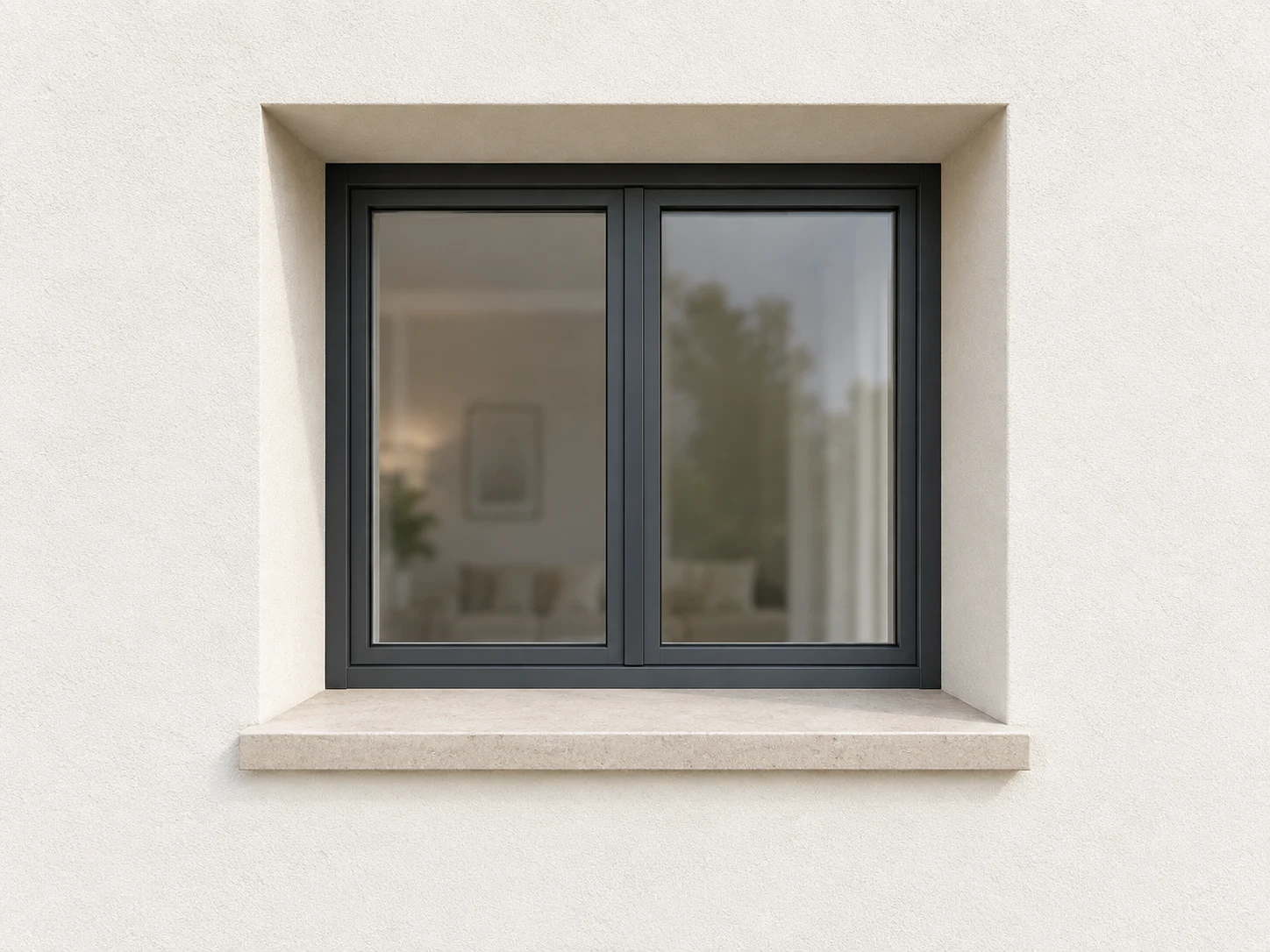

Votre ouverture, en millimètres
Mesurez le tableau, sans ajouter le coffre.
1
Relevez trois largeurs
Mesurez entre les murs en haut, au milieu et en bas. Retenez la plus petite valeur.
2
Relevez trois hauteurs
Mesurez entre l’appui et le linteau, à gauche, au centre et à droite. Retenez la plus petite valeur.
3
Saisissez ces deux dimensions
Le configurateur tient compte de la pose, du coffre, des coulisses et des jeux de fabrication. N’ajoutez ni ne retirez vous-même ces éléments.
- 1En haut
- 2Au milieu
- 3En bas
Documentation
Documentation et aide
Les notices de votre volet et de votre moteur.
Retrouvez les documents utiles à cette version. Vérifiez la référence de l’équipement livré avant de suivre une procédure de réglage.
Pose du volet

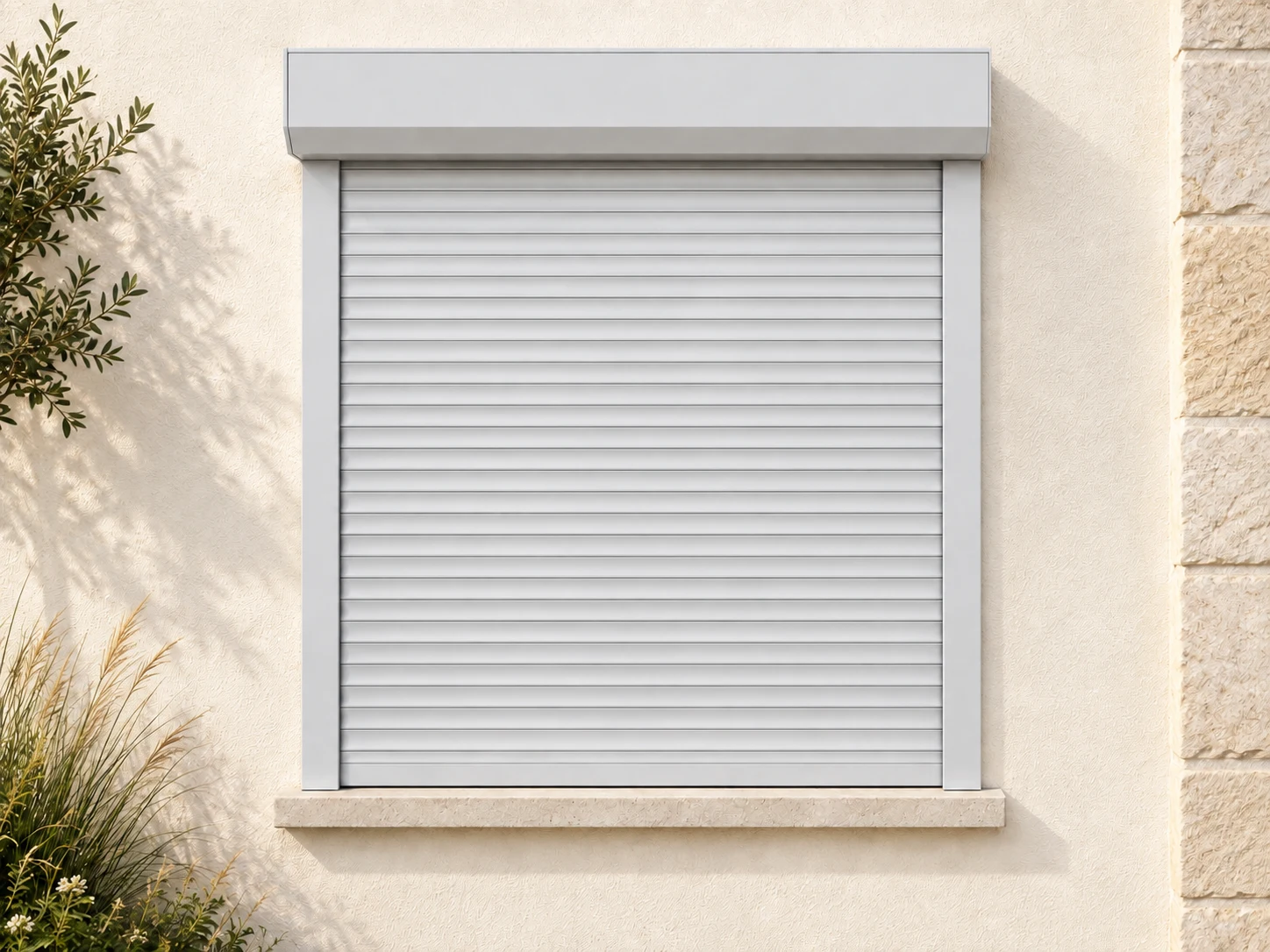

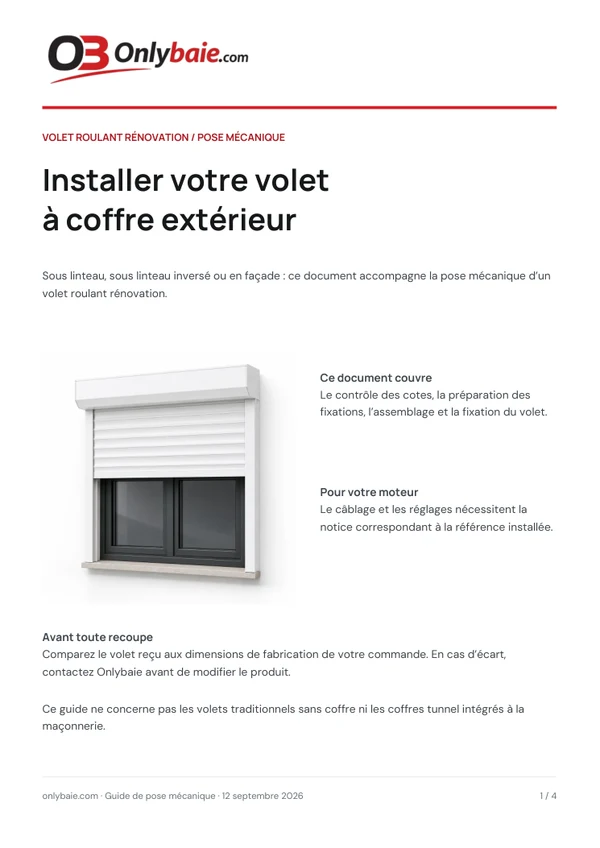

Installer votre volet rénovation
Assemblage du coffre et des coulisses, repérage et fixation du volet.
Pose mécanique du coffre extérieur. Les passages concernant le câble s’appliquent uniquement aux versions électriques.
PDF · 4 pages · 1,6 Mo
Télécharger le PDF
Pose du volet

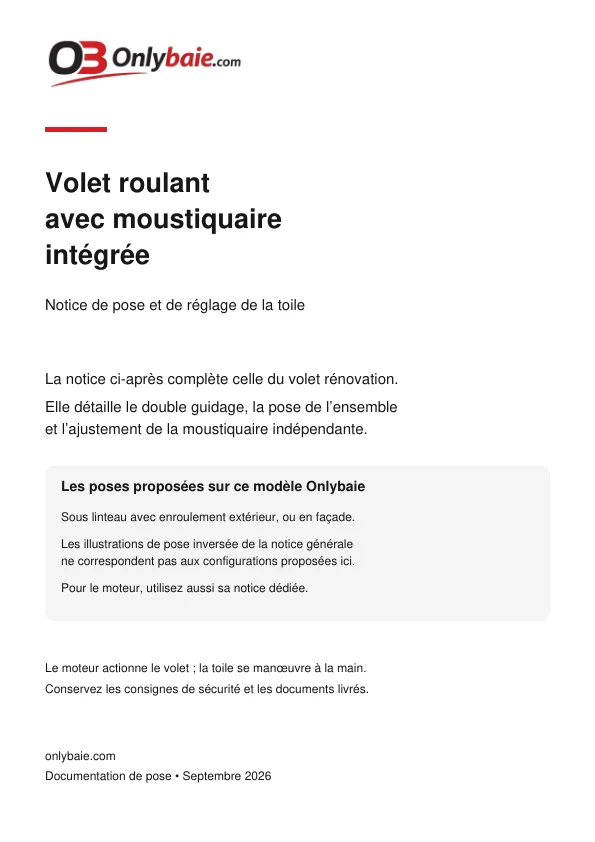

Installer et ajuster la moustiquaire intégrée
Pose des doubles coulisses, installation du volet et réglage des pièces de guidage de la toile.
Complément spécifique au modèle avec moustiquaire. Les poses proposées par Onlybaie sont sous linteau avec enroulement extérieur et en façade. Le câblage se complète avec la notice du moteur sélectionné.
PDF · 7 pages · 2,0 Mo
Télécharger le PDF
Documentation technique

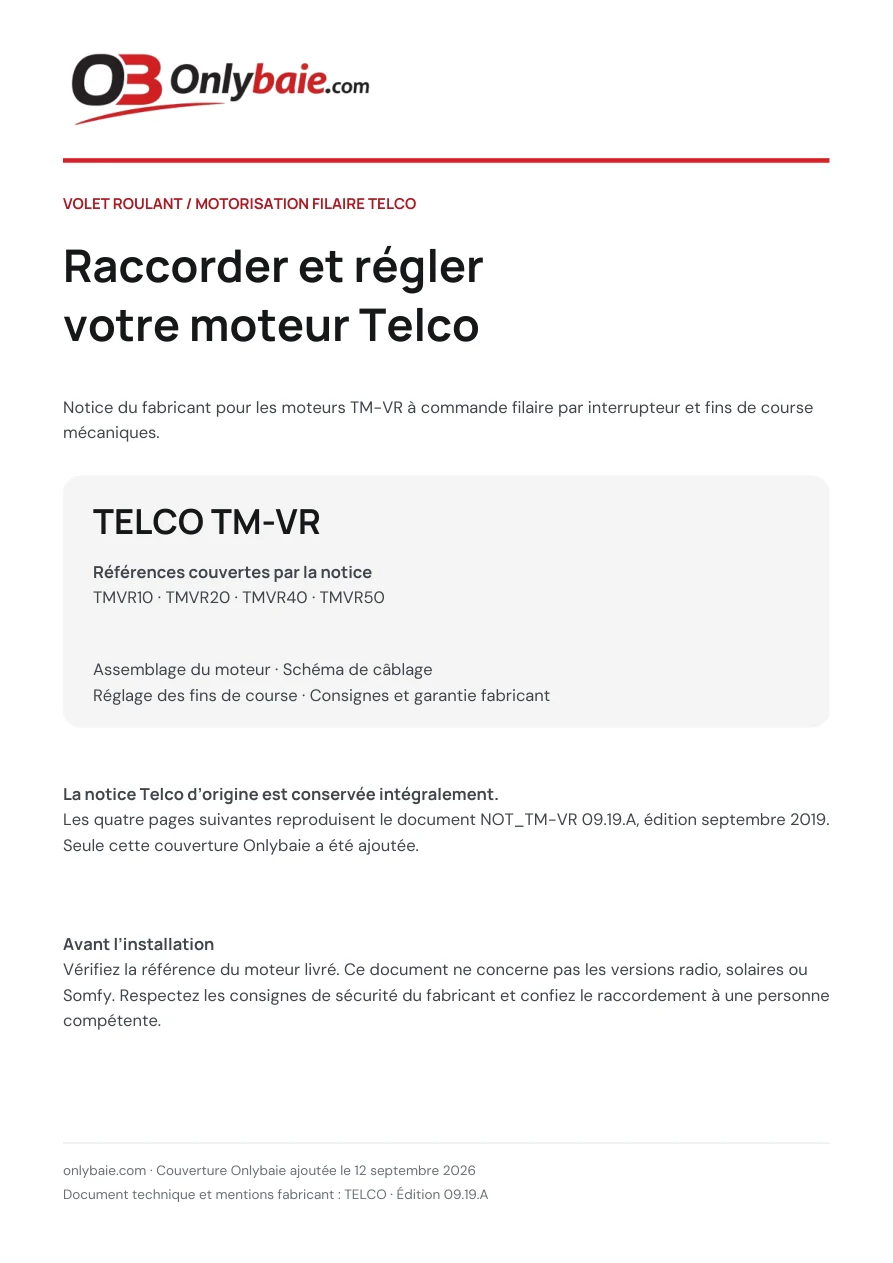

Raccorder et régler le moteur Telco filaire
Schéma de raccordement à l’interrupteur et réglage des fins de course mécaniques.
Telco TM-VR, édition 09.19.A. Quatre pages fabricant intégrales et une couverture Onlybaie.
PDF · 5 pages · 1,4 Mo
Télécharger le PDF
