Lame compacte
39 × 8,5 mm
- Largeur mini → maxi*
- 600 mm → 3 000 mm
- Hauteur mini → maxi*
- 700 mm → 2 400 mm
- Densité de mousse polyuréthane
- 90 kg/m³
- Section des coulisses
- 53 × 22 mm
- Coffre
- Pan coupé ou quart de rond selon hauteur
Volet roulant rénovation · Aluminium · Solaire Somfy IO
Choisissez ensuite la pose, les dimensions, les couleurs et les équipements.
- Tablier
- Aluminium
- Motorisation / commande
- Moteur solaire Somfy WireFree IO RS100
À partir de611,00 € TTC
L 600 × H 700 mm · Livraison offerte
Ce prix comprend
- Volet roulant rénovation · ALU · Solaire Somfy IO
- Pose : Sous linteau
- Coffre : Pan coupé · 150 mm
- Lame : ALU DP39
- Commande : AMY IO (commande murale)
- Tablier et armature blancs
Dimensions et options personnalisables dans le configurateur. Le visuel peut présenter une autre finition ou des équipements en option.
- Garantie jusqu’à 7 ansVoir conditions
- Configurateur en ligneDimensions, coloris et options
- Prix immédiatSelon votre configuration
- Livraison offerte en France continentaleConditions de livraison
Volet roulant rénovation aluminium · Somfy RS100 Solar io
Le confort se joue aussi à l’extérieur.
Un volet sur mesure qui se pose devant votre fenêtre, avec son propre coffre extérieur. Vous dosez la lumière et préservez votre intimité, sans changer votre fenêtre.
Un panneau photovoltaïque recharge une batterie, et cette batterie alimente le moteur RS100 Solar io. Vous commandez le volet par radio, sans brancher le moteur sur l’électricité de la maison.
Préparer mon installation ↗
39 mmHauteur de lame
Jusqu’à 29 colorisSelon la lame et les éléments
Somfy RS100 Solar io01 / Au cœur du tablier
Une lame aluminium à double paroi, remplie de mousse isolante.
Le tablier, c’est l’ensemble des lames qui ferme la fenêtre. Chaque lame a une enveloppe aluminium à double paroi et un cœur en mousse polyuréthane ; les lames s’articulent entre elles pour s’enrouler.
01
Deux faces en aluminium
Les deux parois forment l’enveloppe de la lame.
02
Un cœur en mousse isolante
La mousse remplit l’espace entre les deux parois et participe à l’isolation du tablier.
03
Un format adapté à l’ouverture
La lame, les coulisses et l’enroulement suivent vos dimensions et vos choix.
La lame de ce modèle
39 mm : un tablier compact.
Le kit solaire fonctionne avec la lame aluminium de 39 mm ; la lame de 55 mm n’est pas proposée sur ce modèle.
Ce comparatif ne change ni votre configuration ni votre prix.
Mousse polyuréthane90 kg/m³
Largeur maximale*3 000 mm
Coulisses53 × 22 mm
CoffrePan coupé ou quart de rond selon hauteur
Une lame compacte pour les fenêtres et portes-fenêtres.
* Selon la hauteur et la pose. Illustration de principe, pas un plan d’usinage.
La pose en situationBien préparer votre installation
Voyez le volet
en place chez vous.
Sous linteau, inversé ou en façade : comparez les poses autour d’une fenêtre et repérez la place du coffre et des coulisses.
Voir en 3D Faites tourner le volet et zoomez pour observer la pose sous tous les angles.Exemple illustré avec une lame aluminium de 39 mm, panneau solaire sur le coffre. L’exploration ne modifie pas votre configuration.
360° · Vue interactiveChangez de point de vue
Le coffre, sous
tous ses angles.
Une ligne arrondie ou un pan coupé ? Faites tourner le coffre, rapprochez-vous et essayez les couleurs pour mieux voir la différence.
Explorer le coffre en 3D Chargement au clic · votre configuration reste inchangéeExemple de coffre rénovation standard, sans mécanisme intérieur. Formes et teintes disponibles selon votre configuration.
02 / Le coffre et le guidage
Le volet s’enroule dans son coffre, au-dessus de la fenêtre.
Le coffre abrite l’axe d’enroulement, et les coulisses guident le tablier de chaque côté, sur toute sa hauteur. En pose sous linteau, le coffre se loge dans l’ouverture ; en façade, il se fixe au-dessus.
Pan coupé ou quart de rond
La forme et la section du coffre dépendent de la lame, de la hauteur et de la motorisation. Le configurateur ne vous propose que les formes possibles avec vos dimensions.
Illustration non contractuelle.
Le détail qui fait la différence
Des verrous automatiques inclus
Ils relient le tablier à l’axe et contribuent à empêcher son soulèvement lorsqu’il est fermé. La fixation du tablier fait partie de l’équipement de base.
Observez l’articulation du verrou pendant l’enroulement : il accompagne le mouvement des lames autour de l’axe.
03 / Les finitions
Un volet en accord avec votre façade.
Assortissez le volet à vos fenêtres, ou choisissez une teinte différente.
29
Jusqu’à 29 coloris disponibles
Le choix dépend de la lame et des éléments du volet.
Le rendu à l’écran reste indicatif.
Essayez une couleur
Gris anthraciteRAL 7016
Le tablier, le coffre et les coulisses changent ensemble ; le panneau garde sa couleur. Cet aperçu ne change rien à votre configuration.
Les coulisses et le coffre, quand il est apparent, peuvent prendre la couleur du tablier ou une autre teinte proposée. Certains décors n’existent que pour le tablier.
Avant de choisir
Ce qu’il faut savoir avant de choisir.
Dois-je remplacer ma fenêtre ?
Non. Le volet rénovation se fixe devant votre fenêtre, que vous gardez. Vérifiez simplement la profondeur disponible, le débattement de la fenêtre (la place pour l’ouvrir) et la solidité des supports.
Le volet fonctionne-t-il seulement au soleil ?
Non. La batterie stocke l’énergie et alimente les manœuvres. Sa recharge dépend de l’exposition du panneau et de l’usage que vous en faites.
Quelles dimensions saisir ?
Celles de l’ouverture, entre les murs. Le configurateur adapte ensuite les cotes à la pose ; voir Pose & mesures.
Peut-on toujours choisir la lame de 55 mm ?
Non. Ce modèle utilise la lame de 39 mm. Ce sont les versions électriques sur secteur qui proposent aussi la lame de 55 mm, dans leurs dimensions compatibles.
Comment entretenir mon volet ?
Une éponge douce et de l’eau savonneuse, puis un rinçage, sans nettoyeur haute pression. Gardez les coulisses dégagées et l’accès au mécanisme libre ; sur un modèle solaire, gardez aussi le panneau propre.
Caractéristiques
Les repères techniques
Votre volet, point par point.
Dimensions, construction, commande et finitions : retrouvez les caractéristiques de cette version.
Largeur de l’ouverture600 mm → 3 000 mm
Hauteur de l’ouverture700 mm → 2 400 mm
Plages en pose sous linteau. Le coffre et le mode de pose influencent les dimensions possibles. Les maxima de largeur et de hauteur ne se cumulent pas automatiquement : le configurateur vérifie leur combinaison.
La lame de cette version
* Selon les dimensions associées et la pose. La densité de mousse ne constitue pas à elle seule une valeur d’isolation du volet complet.
Tablier & assemblage
- Construction
- Lames aluminium à double paroi, remplies de mousse polyuréthane
- Lame 39 mm
- 39 × 8,5 mm · mousse polyuréthane 90 kg/m³
- Articulation
- Lames emboîtées les unes dans les autres, qui s’articulent pour s’enrouler autour de l’axe
- Lame finale
- Aluminium extrudé
- Joint inférieur
- Joint en caoutchouc inséré dans la lame finale
- Enroulement
- Le tablier s’enroule sur un axe tubulaire, logé dans le coffre
Coffre, coulisses & pose
- Type de coffre
- Coffre aluminium extérieur
- Forme du coffre
- Pan coupé ou quart de rond, selon la hauteur et les dimensions compatibles
- Dimensions du coffre
- Section déterminée par la hauteur, la lame et la motorisation
- Modes de pose
- Sous linteau standard, sous linteau inversé ou en applique extérieure sur la façade
- Accès au mécanisme
- Par le capot du coffre : gardez-le ouvrable une fois le volet posé
- Coulisses / lame 39 mm
- 53 × 22 mm · aluminium avec joints brosses
- Guidage latéral
- Deux coulisses à double joint brosse guident le tablier
Motorisation & commande
- Motorisation
- Somfy · RS100 Solar io
- Alimentation
- Batterie rechargée par le panneau ; aucun raccordement au secteur de la maison
- Côté de manœuvre
- Gauche ou droite, vu de l’intérieur
- Liaison de commande
- io-homecontrol, radio bidirectionnelle
- Kit solaire
- Moteur RS100 Solar io, batterie rechargeable et panneau photovoltaïque
- Confort de mouvement
- Démarrage et arrêt progressifs
- Maison connectée
- Scénarios et retour de position avec une box TaHoma compatible en option
- Panneau photovoltaïque
- À garder exposé à la lumière, sans ombre permanente
- Commande proposée
- AMY IO (commande murale)
- Connexion Internet
- Pas nécessaire : la commande radio fonctionne en local
Finitions & fourniture
- Coloris
- Jusqu’à 29 coloris selon la lame et les éléments choisis
- Éléments à assortir
- Coffre aluminium, coulisses et lame finale
- Fabrication
- Sur mesure en France
- Ensemble fourni
- Tablier, coffre extérieur, axe, coulisses et motorisation choisie, avec batterie et panneau solaire
- Accessoires
- Ceux que vous ajoutez dans le configurateur ; ils figurent sur votre récapitulatif de commande
- Installation
- Fourni sans la pose
- Entretien
- À l’eau savonneuse, avec une éponge douce ; gardez les coulisses dégagées et le panneau solaire propre
Garanties
Garanties & qualité
Un volet roulant garanti jusqu’à 7 ans.
La garantie court à partir de la livraison. Elle couvre le remplacement ou la réparation des pièces reconnues défectueuses, pour un volet posé selon la notice et entretenu régulièrement.
- 5 ans
Volet
Le tablier, les coulisses et le coffre de votre volet.
- 7 ans
Moteur Somfy io
Le moteur Somfy io de votre volet, radio ou solaire.
- 5 ans
Autres moteurs
Tous les autres moteurs, électriques ou solaires : Somfy RTS, Somfy filaire (avec ou sans secours) et TELCO.
- 2 ans
Commandes et automatismes
Télécommandes, inverseurs, récepteurs et horloges.
Pour en profiter pleinement
- Faites poser le volet en suivant sa notice, sans le modifier.
- Gardez les coulisses propres et, en hiver, ne manœuvrez pas un volet pris par le gel.
- Nettoyez le tablier à l’eau savonneuse, sans produit abrasif.
- Vérifiez votre commande à la livraison et notez toute réserve sur le bon du transporteur.
Ces garanties commerciales s’ajoutent aux garanties légales de conformité et des vices cachés, qui s’appliquent dans tous les cas.
Pose & mesures
Bien préparer votre installation
Trois poses possibles, et deux mesures à prendre.
Avant de choisir la pose, regardez la place disponible autour de votre fenêtre.

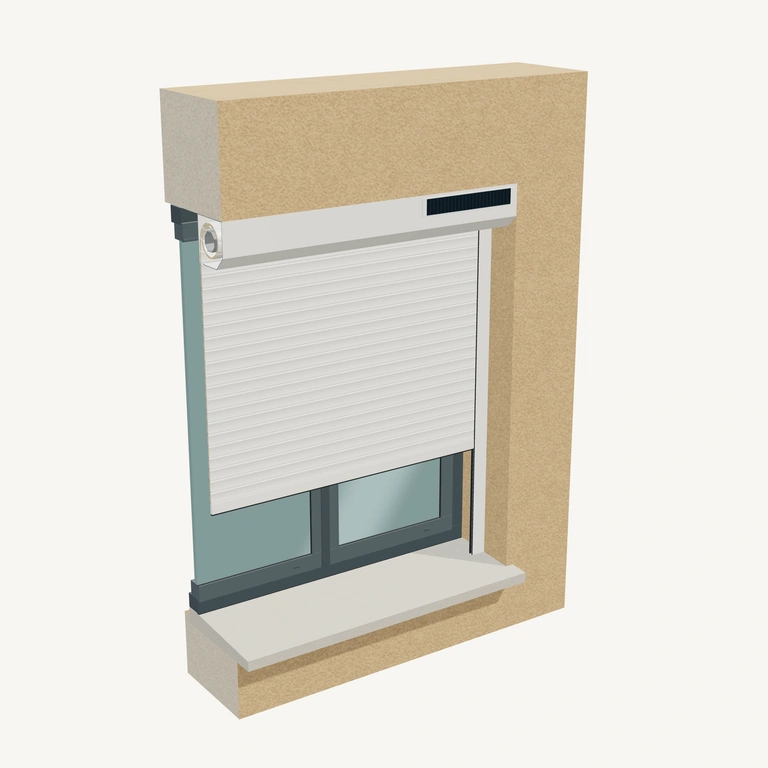

Voir en 3D ↗01Sous linteau
Le coffre se loge en haut de l’ouverture, capot tourné vers l’extérieur.
Il prend une partie de la hauteur de la baie.

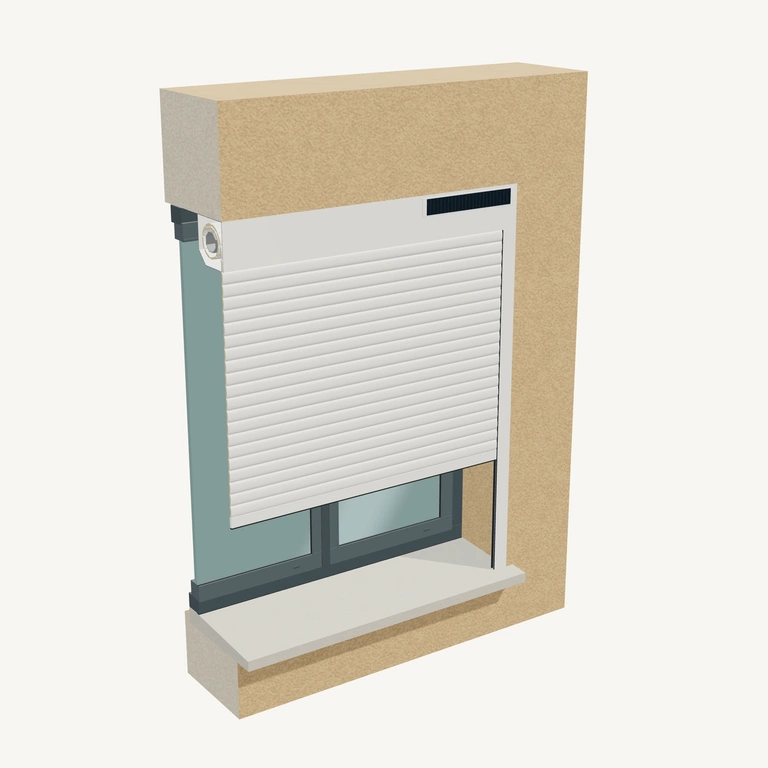

Voir en 3D ↗02Sous linteau inversé
Le coffre se loge dans l’ouverture, capot tourné vers la fenêtre.
Vérifiez la place pour la poignée et le débattement de la fenêtre, c’est-à-dire son ouverture.

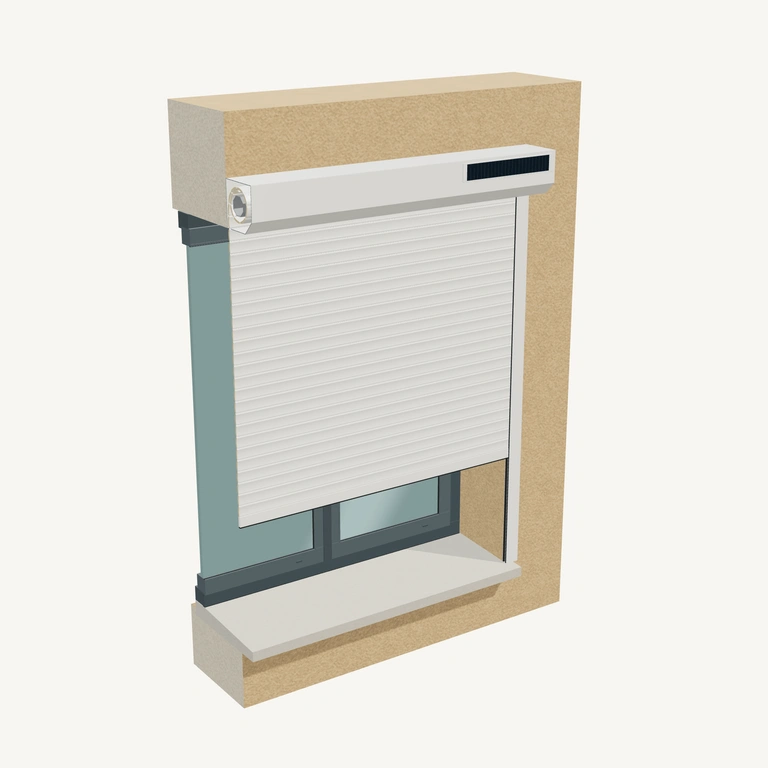

Voir en 3D ↗03En façade
Le coffre se fixe au-dessus de l’ouverture, les coulisses de chaque côté.
Il faut assez de mur pour fixer au-dessus et sur les côtés.
Votre ouverture, en millimètres
Mesurez le tableau (l’ouverture dans le mur), sans ajouter le coffre.
1
Mesurez trois largeurs
Entre les murs, en haut, au milieu et en bas. Sous linteau, gardez la plus petite valeur ; en façade, la plus grande.
2
Mesurez trois hauteurs
De l’appui au linteau, à gauche, au centre et à droite. Sous linteau, gardez la plus petite valeur ; en façade, la plus grande.
3
Saisissez ces deux dimensions
Le configurateur tient compte de la pose, du coffre, des coulisses et des jeux de fabrication : ne retirez rien, n’ajoutez rien vous-même.
- 1En haut
- 2Au milieu
- 3En bas
Documentation
Documentation et aide
Les notices de votre volet et de votre moteur.
Voici les documents utiles pour cette version. Avant de suivre un réglage, vérifiez la référence de l’équipement que vous avez reçu.
4 vidéos pour votre volet Somfy RS100 Solar io
Les vidéos ne se chargent que si vous les lancez ; la lecture passe alors par le lecteur YouTube.
Vous avez déjà une commande individuelle associée ? Ajoutez-en une seconde, du même protocole radio : io avec io, RTS avec RTS.
Ouvrir sur YouTube ↗Mémorisez une hauteur intermédiaire et retrouvez-la d’un appui sur « my ». À faire une fois que le volet a terminé ses cycles d’apprentissage.
Ouvrir sur YouTube ↗Le rôle de chaque élément du volet solaire, et comment la lumière recharge la batterie.
Ouvrir sur YouTube ↗Le moteur solaire Somfy : comment il fonctionne, et ce que permet le pilotage connecté avec les équipements compatibles.
Ouvrir sur YouTube ↗
Pose du volet
Installer votre volet rénovation
Assemblage du coffre et des coulisses, repérage et fixation du volet.
La pose du coffre extérieur et de ses coulisses. Les passages sur le câble ne concernent que les versions électriques.
PDF · 4 pages · 1,6 Mo
Télécharger le PDF
Documentation technique
Installer Somfy RS100 Solar io
Moteur solaire, connexion, mise en service, utilisation et entretien.
Notice officielle du RS100 Solar io, référence 5161820A002, français inclus. Elle ne concerne pas l’ancienne génération Oximo WireFree RTS.
PDF · 44 pages · 1,4 Mo
Télécharger le PDF
Documentation technique
RS100 Solar io : guide rapide
Les étapes illustrées de mise en service, sur deux pages en français.
Complément de la notice complète Somfy, référence 5162820A.
PDF · 2 pages · 0,6 Mo
Télécharger le PDF
Documentation technique
Installer le panneau solaire Somfy
Où placer et comment fixer les panneaux 2,5 W et 5,8 W.
Notice Somfy 5162871A003. Vérifiez la référence et la fixation du panneau que vous avez reçu.
PDF · 20 pages · 0,6 Mo
Télécharger le PDFÉquipements
La commande de ce modèle
Un volet motorisé, alimenté par la lumière du jour.
Un panneau photovoltaïque recharge une batterie, et cette batterie alimente le moteur RS100 Solar io. Vous commandez le volet par radio, sans brancher le moteur sur l’électricité de la maison.
Vous retrouvez le mouvement en douceur du RS100 et la technologie io. Pour les scénarios connectés et la position du volet, vous pouvez ajouter une box TaHoma compatible. Le panneau doit recevoir assez de lumière et rester dégagé.
Panneau et batterieSans raccordement au secteurRS100 Solar io
AMY IO (commande murale)
Une commande sans fil pour ouvrir, fermer et arrêter le volet. Le modèle choisi figure dans votre récapitulatif.
1
Le panneau capte la lumière
Le panneau photovoltaïque transforme la lumière en électricité.
2
La batterie la stocke
Le moteur puise dans la batterie : le volet peut donc fonctionner sans soleil au moment de la manœuvre.
3
Vous pilotez par radio
Aucun câble entre la commande et le volet.
À partir de611,00 € TTC
L 600 × H 700 mm · Livraison offerte
Ce prix comprend
- Volet roulant rénovation · ALU · Solaire Somfy IO
- Pose : Sous linteau
- Coffre : Pan coupé · 150 mm
- Lame : ALU DP39
- Commande : AMY IO (commande murale)
- Tablier et armature blancs
Dimensions et options personnalisables dans le configurateur. Le visuel peut présenter une autre finition ou des équipements en option.
