Sabot de portail : à quoi il sert et comment le poser

Le sabot de portail est une butée au sol : une pièce fixée dans l’allée, contre laquelle viennent s’arrêter les vantaux d’un portail battant. Le vantail, c’est chacune des parties mobiles du portail ; un portail battant classique en compte deux, qui pivotent sur leurs gonds, les axes fixés aux piliers.

On parle aussi de butée de portail, d’arrêt de portail ou de butée centrale. Les mots se mélangent, mais on distingue en pratique deux fonctions :

• en position fermée : le sabot central, placé au milieu du passage, arrête les deux vantaux pile dans l’alignement. Il évite qu’ils dépassent, et il donne un point d’appui au verrou du vantail qui reste fixe ;
• en position ouverte : l’arrêt de vantail, placé sur le côté, retient chaque vantail ouvert pour qu’il ne se referme pas sous l’effet du vent ou de la pente.

Côté fixation, on trouve des modèles à sceller, noyés dans le béton, et des modèles à visser ou à cheviller sur une dalle existante. Le scellement tient mieux sur un sol fragile ou soumis au passage des voitures ; la version vissée convient à une dalle saine et épaisse, et se remplace plus facilement.

Le sabot central se place exactement là où les deux vantaux se rejoignent une fois fermés. Avec deux vantaux égaux, il se trouve au milieu du passage. Avec un portail à vantaux inégaux, un tiers et deux tiers par exemple, il se décale vers le petit vantail : on le cale sur la jonction, pas sur le milieu des piliers.

Il faut aussi tenir compte du sens d’ouverture. Sur un portail qui s’ouvre vers l’intérieur de la propriété, la butée se met côté intérieur, pour que les vantaux viennent s’y appuyer en se fermant. Les arrêts en position ouverte se placent là où chaque vantail arrive au bout de sa course, sans forcer sur les gonds.

1. Réglez d’abord les vantaux sur leurs gonds : hauteur, aplomb et alignement. Une butée posée sur un portail mal réglé devra être déplacée.
2. Fermez les deux vantaux, alignez-les avec une règle ou un cordeau et repérez au sol le point de rencontre, avec la position du verrou du vantail fixe.
3. Présentez le sabot et tracez son emplacement. Ouvrez et refermez les vantaux pour vérifier qu’ils s’appuient bien dessus sans frotter.
4. Pour un modèle à sceller : creusez une petite réservation, remplissez de mortier ou de béton, enfoncez la butée de niveau et laissez prendre avant toute sollicitation.
5. Pour un modèle à visser : percez la dalle, posez des chevilles adaptées au support extérieur, puis vissez avec une visserie inoxydable.
6. Contrôlez la fermeture : les vantaux s’alignent, le verrou entre dans la butée et la serrure ferme sans forcer.

Même méthode pour les arrêts en position ouverte : ouvrez le vantail jusqu’à la position voulue, en gardant un peu de marge avant le mur ou la clôture, puis marquez et fixez l’arrêt.

Avec une motorisation, la question des butées se pose autrement. Selon le moteur, les fins de course sont gérées par le moteur lui-même ou réclament des butées au sol sur lesquelles il vient s’arrêter. Il n’y a pas de règle unique : la notice du moteur fait foi, elle indique s’il faut une butée centrale, des arrêts en ouverture, ou les deux.

Nos portails battants peuvent être motorisés avec un moteur Somfy à bras, l’Axovia 220B, ou à vérins, l’Ixengo L. Avec un moteur, le choix « sans serrure » est préconisé, et les gonds pour pente ne sont pas compatibles avec une motorisation. Après la pose de la butée, pensez à refaire l’apprentissage des fins de course du moteur ; pour les télécommandes, voyez comment programmer une télécommande de portail.

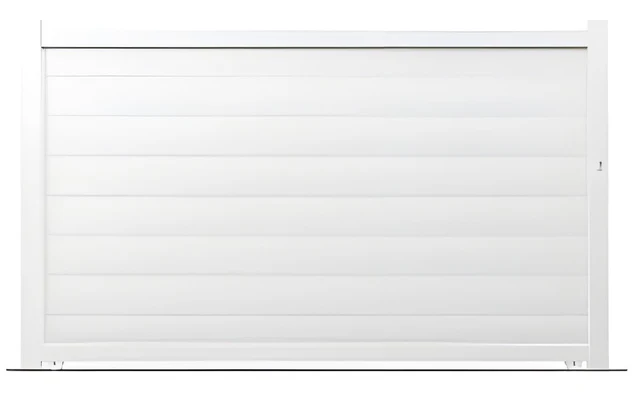

Un portail coulissant n’a pas de sabot central : il ne pivote pas, il roule. Ses galets circulent sur un rail au sol, un guidage supérieur le maintient droit, et la course s’arrête côté fermeture sur une réception fixée au pilier, avec une butée de fin de course à l’autre bout. Sur nos portails coulissants, une gâche simple sur le pilier est incluse, et des profils de réception toute hauteur sont proposés en option.

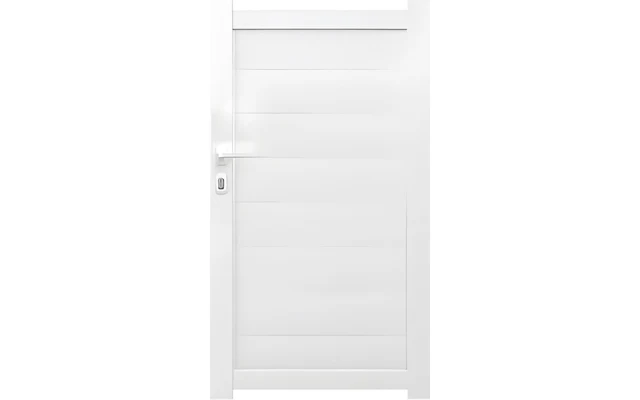

Un portillon, lui, se ferme contre une gâche, la pièce qui reçoit le pêne de la serrure, ou contre un profil de battée sur le pilier. Sur nos portillons, un arrêt de portillon peut être ajouté en option dans le configurateur.

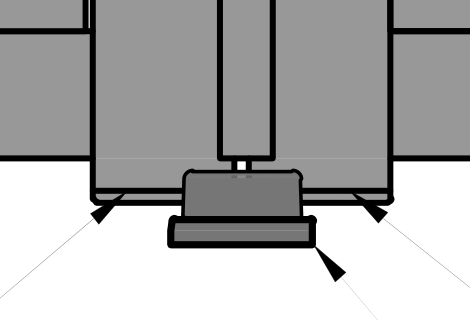

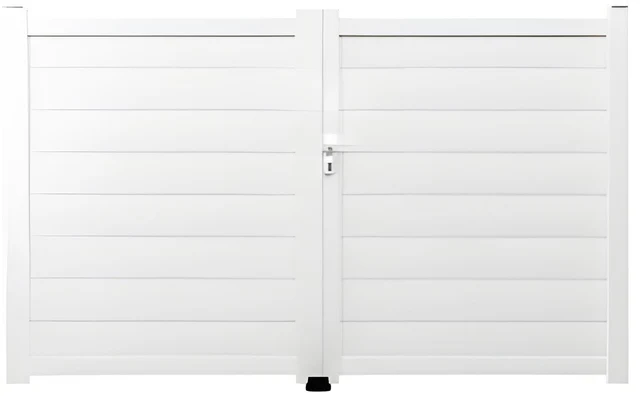

Nos portails battants sont livrés avec leur sabot central : au sol, entre les deux vantaux, il marque la position fermée et reçoit la fermeture ; son implantation s’adapte à la fermeture choisie. La notice de pose du battant détaille, étape par étape, les gonds, les vantaux, la butée centrale, la serrure et la poignée.

Pour les gonds, vous choisissez dans le configurateur entre gonds standard avec crapaudines, gonds à sceller, gonds à appliquer jusqu’à 180°, gonds multiréglables ou gonds pour pente, selon le modèle. Un arrêt en position ouverte vous intéresse ? Contactez-nous avant la commande, nous vous confirmons ce qui convient à votre modèle.

Avant de commander, prenez vos mesures avec le guide pour mesurer un portail : il rappelle de vérifier la pente sous les vantaux et de garder leur débattement libre de tout obstacle, ce qui compte aussi pour placer les arrêts en position ouverte.
