De série
Poignée sur plaque
Une poignée sur plaque, assortie suivant le coloris de la porte. Elle réunit la béquille et le cylindre dans un ensemble facile à repérer; le cliché présente la finition blanche.

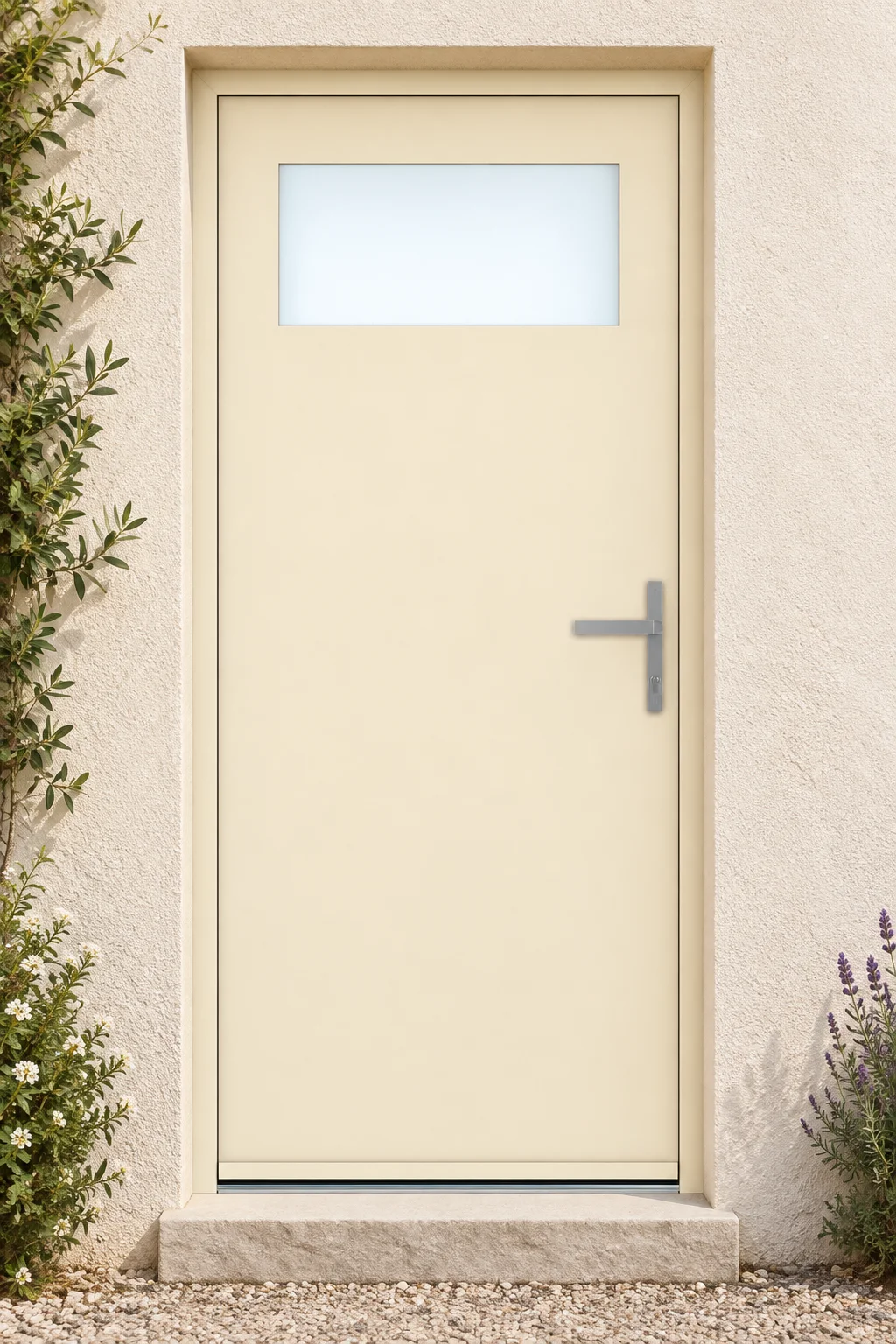

Porte de service acier Quartier
Porte de service acier Quartier sur mesure. Acier monobloc 50 mm · âme isolante. Choisissez la forme, les dimensions, les couleurs et les équipements et calculez votre prix.
Porte de service acier 50 mm
Quartier.
Un accès secondaire.
Une vraie porte isolante.
Pour un cellier, une buanderie ou un accès au garage : un ouvrant acier de 50 mm, une âme isolante et une fermeture manuelle multipoints.
Le double vitrage feuilleté dépoli apporte de la lumière dans la pièce annexe. Le panneau lisse et l’intégration du vitrage, avec joints affleurants, conservent une surface simple à entretenir.
Fabriquée en France.Réalisée à vos dimensions.
50 mmÉpaisseur de l’ouvrant monobloc
Ud 1,2 W/(m²·K)Performance thermique de référence
Fabriquée en FranceVotre modèle, à vos dimensions
15 colorisFinitions satinées, texturées et sablées
À l’intérieur de la porte
La construction
fait la différence.
- 01
Un ouvrant isolant de 50 mm
Les parements acier enveloppent une âme isolante et un cadre composite. Le panneau constitue une porte de service complète, adaptée à un accès secondaire.
- 02
Dormant aluminium et double joint
Le dormant est à rupture de pont thermique. Deux joints participent à l’étanchéité périphérique de l’ouvrant. Le montage proposé sur le site est une pose en applique.
- 03
Un seuil aluminium de 20 mm
Le seuil anodisé facilite le franchissement et s’accompagne d’un rejet d’eau assorti. La hauteur réelle de passage dépend également du sol fini et du montage.
Isolation & lumière
Le confort
de votre entrée.
Une âme isolante et un dormant à rupture thermique limitent les pertes de chaleur de cet accès secondaire. La performance concerne la porte complète et varie avec le modèle et la configuration.
Isolation thermique · QuartierUd 1,2W/(m²·K) · valeur de référence
Plus le coefficient Ud est bas, moins la porte laisse passer la chaleur.
La lumière et l’intimité
Le double vitrage feuilleté 44.2 / 24 / 44.2 est intégré au panneau, sans parclose rapportée. Le dépoli filtre les vues directes ; la version claire proposée dans les équipements laisse aussi passer la vue.
Valeurs de référence : les dimensions, le vitrage et la composition influencent les performances de la porte complète.
Personnaliser votre porte
Les détails que vous
utilisez chaque jour.
Les poignées proposées pour Quartier, avec leur finition et leur fonctionnement.
En option
Poignée sur rosace
Une béquille Galet sur rosace ronde, en finition inox, avec une rosace de cylindre assortie. Son profil arrondi offre une alternative à la poignée sur plaque.
Couleur & matière
Votre façade.
Votre intérieur.
Les 15 teintes se déclinent en finitions satinées, texturées ou sablées. Choisissez la même couleur sur les deux faces ou une couleur extérieure avec un intérieur blanc.
Voir les finitions et le nuancierRAL 9016Satiné
RAL 7035Satiné
2900Sablé
2100Sablé
2525Sablé
RAL 1015Texturé
RAL 3004Texturé
RAL 5003Texturé
RAL 7016Texturé
RAL 7022Texturé
RAL 7039Texturé
RAL 8019Texturé
RAL 9011Texturé
RAL 9006Texturé
RAL 9007Texturé
Teintes indicatives à l’écran.
Selon votre projet
Les options
qui font la différence.
Plaque ou rosace finition inox
La poignée sur plaque est coordonnée au coloris selon les finitions disponibles. La poignée sur rosace finition inox est une alternative pour alléger visuellement l’ensemble.
15 coloris pour les deux faces
Choisissez une même couleur à l’intérieur et à l’extérieur, ou conservez un intérieur blanc avec une teinte en façade. Satiné, texturé et sablé correspondent à des aspects de surface différents ; les échantillons à l’écran restent indicatifs.
Fermeture & sécurité
Les clés de
votre entrée.
La fermeture de Quartier
La serrure manuelle à relevage engage 6 points : 4 rouleaux, un pêne dormant et un pêne demi-tour. Le cylindre européen avec 3 clés est proposé de série.
Comparer les cylindres proposésFabrication & qualité
Des repères
pour votre projet.
Fabrication française
Votre porte est fabriquée en France, à vos dimensions, avec la construction et les équipements propres à sa gamme.
Caractéristiques
Fiche technique · Quartier
La porte,
en détail.
Les caractéristiques du modèle et les équipements proposés dans le configurateur.
| Modèle | Quartier |
|---|---|
| Construction | Ouvrant acier de 50 mm · âme isolante · cadre composite |
| Décor | Le double vitrage feuilleté dépoli apporte de la lumière dans la pièce annexe. Le panneau lisse et l’intégration du vitrage, avec joints affleurants, conservent une surface simple à entretenir. |
| Vitrage | Le double vitrage feuilleté 44.2 / 24 / 44.2 est intégré au panneau, sans parclose rapportée. Le dépoli filtre les vues directes ; la version claire proposée dans les équipements laisse aussi passer la vue. |
| Isolation thermique | Ud de référence : 1,2 W/(m²·K) |
| Fermeture | La serrure manuelle à relevage engage 6 points : 4 rouleaux, un pêne dormant et un pêne demi-tour. Le cylindre européen avec 3 clés est proposé de série. |
| Paumelles | Les fiches sur platine possèdent des caches de finition assortis selon la couleur : blanc, noir, anthracite ou aspect inox. |
| Poignées proposées | Poignée sur plaque · Assortie selon le coloris de la porte ; Poignée sur rosace · Finition inox |
| Cadre et seuil | Dormant aluminium à rupture de pont thermique · seuil aluminium anodisé de 20 mm |
| Pose disponible | Applique · dormant de 40 ou 60 mm · tapées pour doublages de 100 à 160 mm |
| Origine | Fabrication française |
Le nuancier
15 teintes.
Trois finitions.
Les 15 teintes se déclinent en finitions satinées, texturées ou sablées. Choisissez la même couleur sur les deux faces ou une couleur extérieure avec un intérieur blanc.
- BlancRAL 9016 · Satiné
- Gris clairRAL 7035 · Satiné
- Gris sablé2900 · Sablé
- Noir sablé2100 · Sablé
- Mars2525 · Sablé
- Ivoire clairRAL 1015 · Texturé
- Rouge pourpreRAL 3004 · Texturé
- Bleu saphirRAL 5003 · Texturé
- Gris anthraciteRAL 7016 · Texturé
- Gris terre d’ombreRAL 7022 · Texturé
- Gris quartzRAL 7039 · Texturé
- Brun grisRAL 8019 · Texturé
- Noir graphiteRAL 9011 · Texturé
- Aluminium blancRAL 9006 · Texturé
- Aluminium grisRAL 9007 · Texturé
Teintes indicatives à l’écran. Le récapitulatif de configuration reprend les finitions choisies.
Dimensions & fabrication
Le dormant fait
la différence.
Ces limites concernent Quartier seule, hors composition supplémentaire. Les cotes dépendent du dormant choisi.
| Pose / dormant | Largeur min. – max. | Hauteur min. – max. |
|---|---|---|
| Applique | 750 – 1071 mm | 1934 – 2348 mm |
Des dimensions situées dans ces bornes ne valident pas à elles seules tous les équipements. Le configurateur contrôle les compatibilités proposées.
Comprendre les cotes à relever Télécharger la fiche et les documentsPrendre les mesures
Prendre les mesures
Une ouverture.
Deux dimensions à relever.
Mesurez l’espace disponible en millimètres. Ces repères vous aident à préparer la configuration.
- 01
La largeur, d’un côté à l’autre
Mesurez en haut, au milieu et en bas de l’ouverture. Notez les trois valeurs.
- 02
La hauteur, depuis le sol fini
Mesurez du sol jusqu’en haut, à gauche, au centre et à droite. Tenez compte du carrelage ou du parquet à venir.
- 03
Gardez tous vos relevés
Conservez les écarts pour les vérifier avec votre poseur. Mesurez l’ouverture complète, et pas uniquement la partie mobile de la porte.
Votre installation
Les bons relevés
pour votre montage.
Retrouvez uniquement les types de pose proposés pour ce modèle.

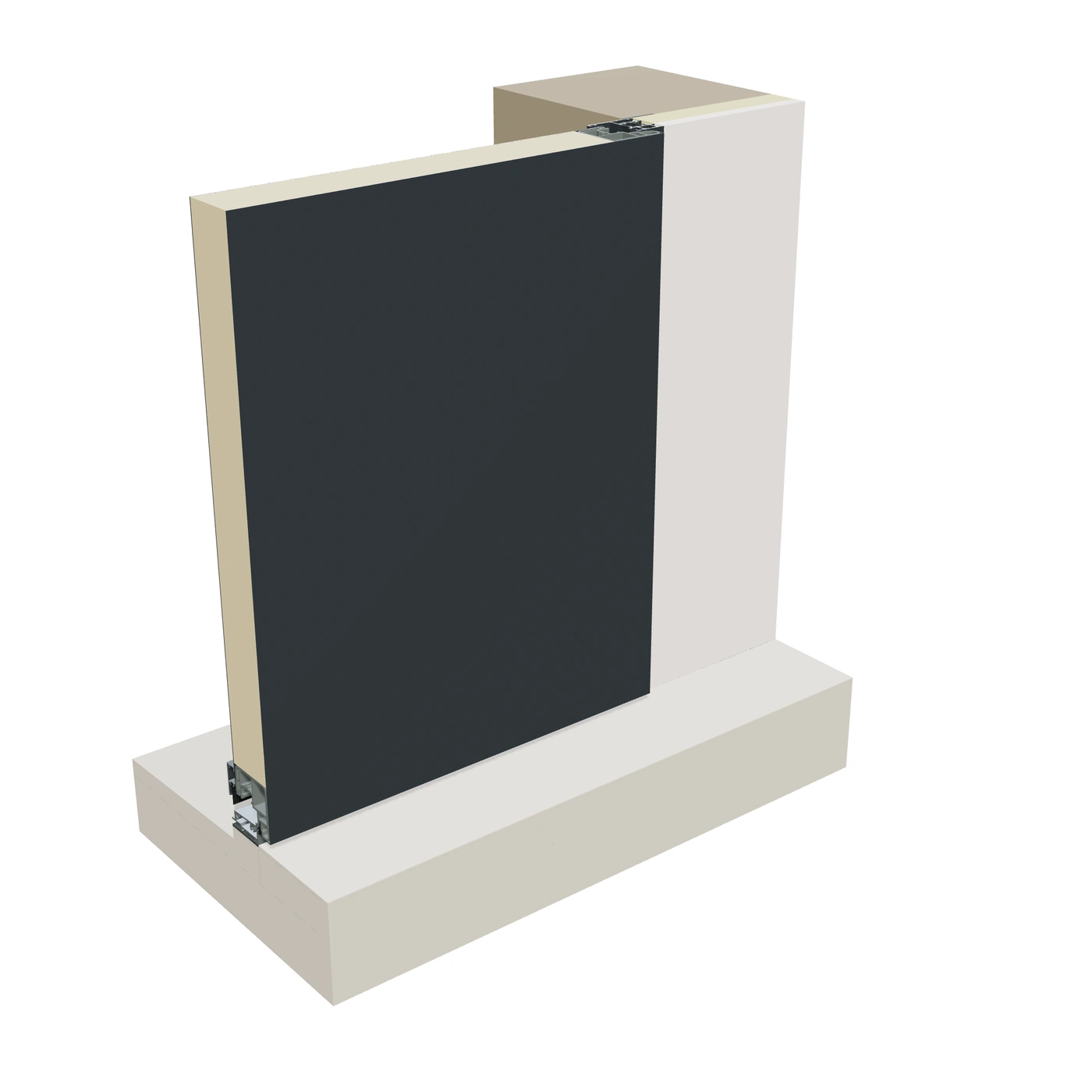

En applique · contre le mur intérieur
Relevez la largeur et la hauteur de l’ouverture finie, ainsi que l’épaisseur du doublage : isolation et finition intérieure. Le cadre se pose contre la face intérieure du mur.
Notices
À consulter et à conserver
Les documents
de votre porte Quartier.
Fiche produit, prise de cotes et notices : choisissez le document correspondant au montage de votre porte.
PDF · 2 pagesModèle Quartier - 2 pages

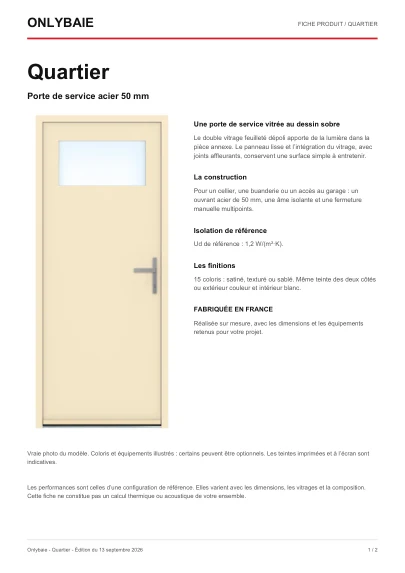

Fiche technique Quartier
Construction, équipements, performances de référence et limites dimensionnelles du modèle.
Télécharger le PDF ↓
PDF · 2 pagesNotice complète · conseil 48A
Pose en applique · porte de service
Fixation et mise en œuvre de la porte de service acier 50 mm.
Télécharger le PDF ↓Après l’installation
Les gestes
d’entretien à conserver.
Surfaces laquées
Nettoyez avec une éponge douce et de l’eau savonneuse, puis rincez. N’utilisez pas d’abrasifs, d’acides, de produits alcalins ou chlorés. Adaptez la fréquence à l’exposition de la porte.
Joints et seuil
Gardez les joints, le seuil et les évacuations propres. Retirez les dépôts avec un chiffon doux et vérifiez que rien ne gêne la fermeture ou l’écoulement de l’eau.
Pièces mobiles
La serrure, les paumelles et les fixations doivent être contrôlées et entretenues conformément à la notice livrée. Un réglage du vantail se confie à un professionnel ; ne forcez pas sur une poignée qui accroche.
Vitrage et décors
Nettoyez les vitrages avec un matériel doux et un produit adapté. Les faces dépolies, sablées ou décorées se traitent selon les consignes du vitrage livré, sans grattage ni produit abrasif.
Lisez la notice complète correspondant à votre porte et aux accessoires livrés avant toute intervention. Onlybaie fournit la porte et sa livraison ; la prestation de pose n’est pas comprise.
Équipements
Poignées, fermeture & réglages
Les équipements,
vus de près.
Les équipements proposés pour Quartier, avec les finitions de série et les options.
De série
Poignée sur plaque
Une poignée sur plaque, assortie suivant le coloris de la porte. Elle réunit la béquille et le cylindre dans un ensemble facile à repérer; le cliché présente la finition blanche.
En option
Poignée sur rosace
Une béquille Galet sur rosace ronde, en finition inox, avec une rosace de cylindre assortie. Son profil arrondi offre une alternative à la poignée sur plaque.
Fermeture & sécurité
Chaque pièce
a son rôle.
La fermeture de Quartier
La serrure manuelle à relevage engage 6 points : 4 rouleaux, un pêne dormant et un pêne demi-tour. Le cylindre européen avec 3 clés est proposé de série.
De série · Cylindre européen · 3 clés
Le cylindre européen commande le verrouillage avec la clé. Il est livré avec trois clés.
Réglages & finition
Les paumelles
adaptées à votre porte.
Le réglage de l’ouvrant
Les fiches sur platine possèdent des caches de finition assortis selon la couleur : blanc, noir, anthracite ou aspect inox.
Consulter les notices de réglage
