PVC · Motifs rainurés
Porte d’entrée PVC vitrée Compas sur mesure
Profilés PVC 70 mm · panneau isolant 32 mm.
Sur mesureFabriqué en France
- Isolation
- Ud 1,6 W/(m²·K)
- Coloris
- 1 au choix
- Épaisseur
- 70 mm
- Dimensions
- 766–1076 × 1970–2290 mm
À partir de2 045,51 € TTC
L 900 × H 2150 mm · Livraison offerte
Ce prix comprend
- Porte seule, sans fixe ni imposte
- Blanc RAL 9016 · deux faces blanches
- En applique · Isolation 60 mm
- Béquilles blanches · équipements de série
Dimensions et options personnalisables dans le configurateur. Le visuel peut présenter une autre finition ou des équipements en option.
- Garantie 10 ansVoir conditions
- Configurateur en ligneDimensions, coloris et options
- Prix immédiatHors options sur étude
- Livraison offerte en France continentaleConditions de livraison
PVC 70 mm · panneau 32 mm
Compas.
Le PVC blanc.
Le confort dans les profils.
Un panneau isolant de 32 mm dans des profilés PVC de 70 mm : deux épaisseurs différentes, chacune avec son rôle dans la porte.
Le double vitrage feuilleté dépoli accompagne le dessin du panneau. Vous pouvez ajouter un insert inox brossé côté rue ; la face intérieure reste sans insert. Cette option relève la hauteur minimale de fabrication.
Fabriquée en France.Réalisée à vos dimensions.
Panneau 32 mmProfilés PVC de 70 mm
Ud 1,6 W/(m²·K)Isolation thermique · valeur de référence
Fabriquée en FranceVotre modèle, à vos dimensions
Blanc RAL 9016Intérieur et extérieur
À l’intérieur de la porte
Ce qu’il y a
dans la porte.
- 01
Un panneau isolant de 32 mm
Le panneau remplit la porte : c’est lui qui porte le dessin du modèle et, sur les versions vitrées, le vitrage décoratif. Les 70 mm, ce sont les profilés autour, pas le panneau.
- 02
Des profilés à plusieurs chambres
Le dormant a 5 chambres, l’ouvrant en a 3 : ces cavités cloisonnent le profil PVC et participent à son isolation. Le blanc RAL 9016 est proposé des deux côtés.
- 03
Un seuil réduit avec rejet d’eau
Le seuil en aluminium anodisé est bas, pour passer sans effort. Un rejet d’eau en aluminium anodisé et une brosse complètent le bas de porte. Pour un accès PMR, tout se vérifie une fois la porte posée.

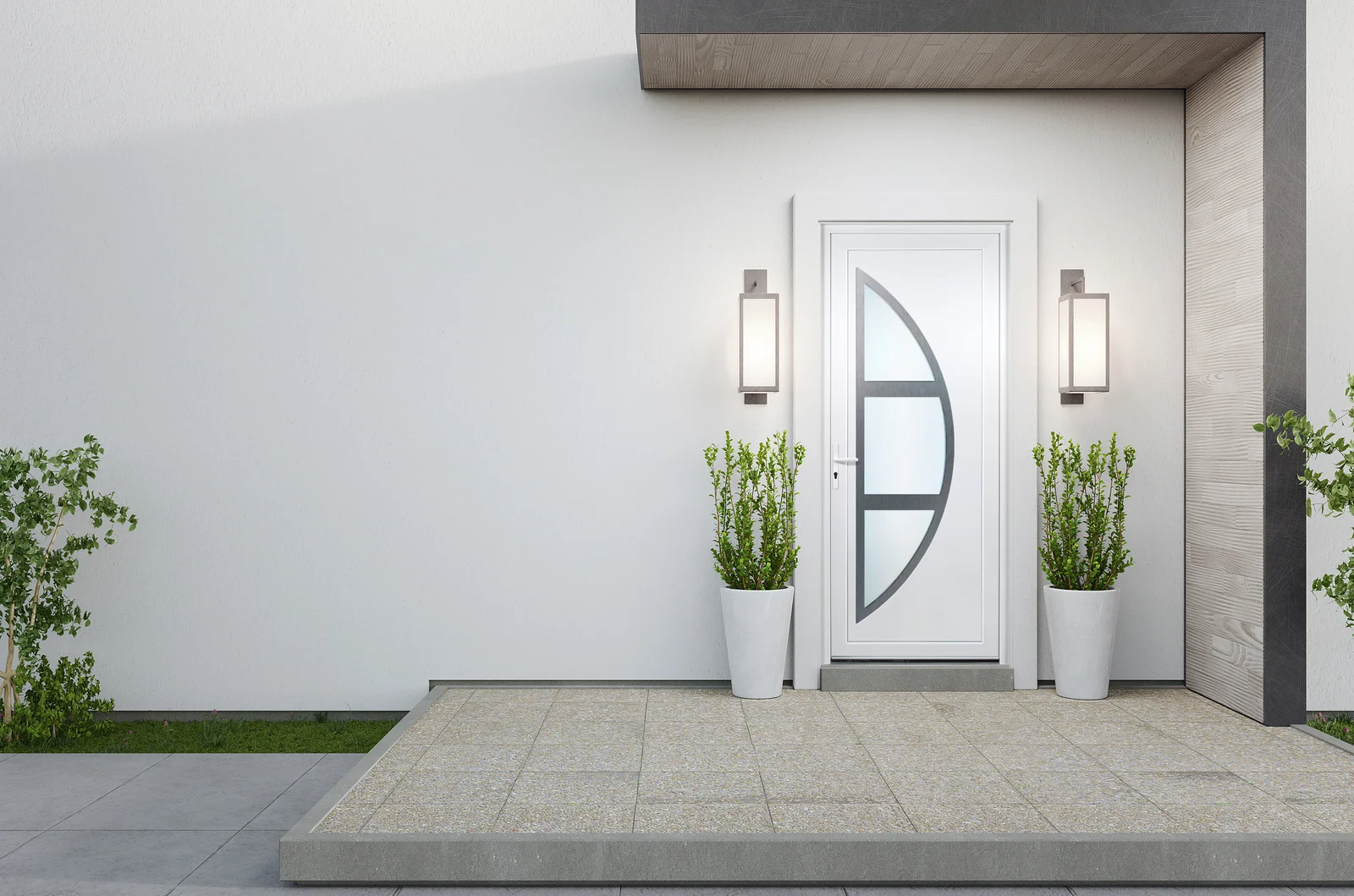

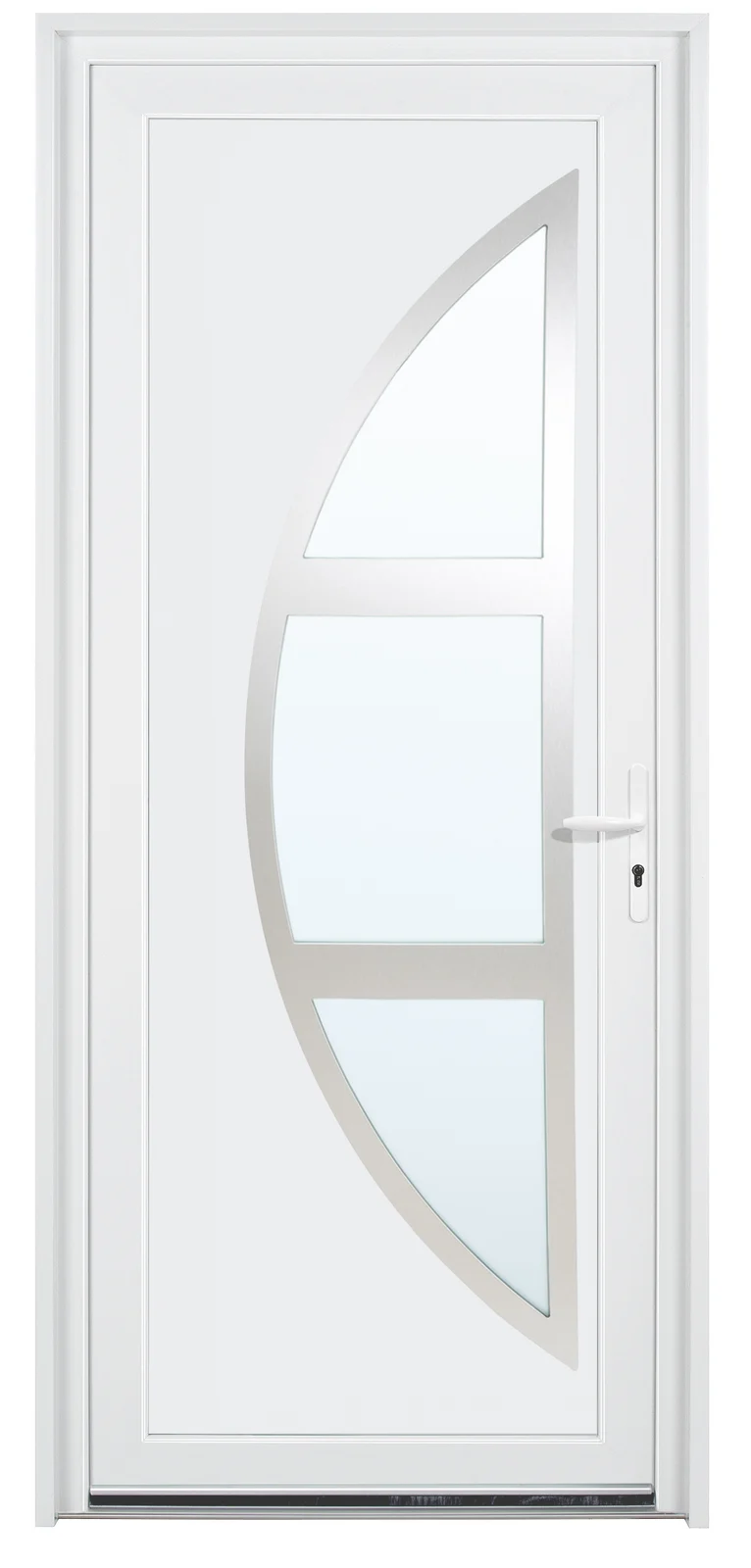

Compas
Le modèle,
vu de près.
Confort au quotidien
Ce que Compas
change chez vous.
Le panneau isolant et les chambres des profilés travaillent ensemble pour le confort thermique. Chaque porte a sa propre valeur Ud, mesurée sur la porte complète.
Isolation thermique · CompasUd 1,6W/(m²·K) · valeur de référence
Plus le coefficient Ud est bas, moins la porte laisse passer la chaleur.
La lumière et l’intimité
Le vitrage dépoli fait entrer la lumière au milieu du panneau isolant. En cas de bris, le verre feuilleté retient les morceaux. Le dessin du vitrage et les petits bois, s’il y en a, sont ceux du modèle choisi.
Valeurs mesurées sur une porte de référence. Avec d’autres dimensions, un autre vitrage ou un ensemble avec fixe ou imposte, elles varient légèrement.
Personnaliser votre porte
Choisissez
votre poignée.
Les poignées proposées pour Compas : ce qui est de série, ce que vous pouvez ajouter, et comment chacune s’utilise.
En option
Béquilles finition inox
Les béquilles sur plaque en finition inox remplacent les blanches, sur les deux faces de la porte. Une finition métallique, pour assortir l’entrée à vos autres équipements.
Couleur & matière
Le blanc, dedans
comme dehors.
Le PVC est blanc RAL 9016 sur les deux faces. Les poignées et équipements se choisissent à part, selon les options de la porte.
Voir les références du nuancierRAL 9016PVC blanc
Teintes indicatives à l’écran.
Selon votre projet
Ce que vous
pouvez choisir.
Poignées blanches ou finition inox
Les béquilles blanches sont de série et se fondent dans les profils PVC. L’option finition inox remplace la paire complète, intérieure et extérieure.
Fermeture et réglage
Sur cette porte à un vantail, la serrure automatique 5 points est optionnelle. En option aussi, les paumelles bidimensionnelles se règlent en hauteur et en largeur, sans dégonder l’ouvrant.
Insert inox sur la face extérieure
L’insert brossé souligne le dessin du panneau côté rue. Sur Compas, il relève de 60 mm la hauteur minimale de la porte ; la face intérieure reste sans insert.
Fermeture & sécurité
Choisissez votre
niveau de sécurité.
La fermeture de Compas
Une serrure à relevage à 4 points et un cylindre européen avec 3 clés équipent la porte de série. Sur cette porte à un vantail, la serrure automatique à 5 points est optionnelle.
Comparer les cylindres proposésFabrication & finition
Fabriquée en France,
à vos dimensions.
Fabriquée en France, à vos mesures
Chaque porte est fabriquée à la commande : votre dormant, vos dimensions, vos équipements.
Caractéristiques
Fiche technique · Compas
Compas en chiffres.
Tout ce qui compose la porte, et ce que vous pouvez choisir dans le configurateur.
| Modèle | Compas |
|---|---|
| Construction | Profilés PVC 70 mm · panneau isolant 32 mm |
| Décor | Le double vitrage feuilleté dépoli accompagne le dessin du panneau. Vous pouvez ajouter un insert inox brossé côté rue ; la face intérieure reste sans insert. Cette option relève la hauteur minimale de fabrication. |
| Vitrage | Le vitrage dépoli fait entrer la lumière au milieu du panneau isolant. En cas de bris, le verre feuilleté retient les morceaux. Le dessin du vitrage et les petits bois, s’il y en a, sont ceux du modèle choisi. |
| Isolation thermique | Ud de référence : 1,6 W/(m²·K) |
| Fermeture | Une serrure à relevage à 4 points et un cylindre européen avec 3 clés équipent la porte de série. Sur cette porte à un vantail, la serrure automatique à 5 points est optionnelle. |
| Paumelles | Les paumelles (les charnières) laquées sont de série. En option, des paumelles réglables en hauteur et en largeur, sans dégonder la porte, en blanc ou finition inox. |
| Poignées proposées | Béquilles blanches · De série ; Béquilles finition inox · Intérieure et extérieure |
| Panneau et profils | Panneau isolant de 32 mm · profilés PVC de 70 mm |
| Chambres d’isolation | 5 dans le dormant · 3 dans l’ouvrant |
| Finition | Blanc RAL 9016 intérieur et extérieur |
| Seuil | Aluminium anodisé réduit · rejet d’eau aluminium avec brosse |
| Origine | Fabrication française |
Le nuancier
Blanc RAL 9016.
Le PVC est blanc RAL 9016 sur les deux faces. Les poignées et équipements se choisissent à part, selon les options de la porte.
- BlancRAL 9016 · PVC blanc
Teintes indicatives à l’écran. Les finitions choisies figurent dans votre récapitulatif de configuration.
Dimensions & fabrication
Dimensions possibles
selon la pose.
Ces mini et maxi valent pour Compas seule. Ils dépendent du dormant choisi : il n’a pas les mêmes dimensions selon la pose.
| Pose / dormant | Largeur min. – max. | Hauteur min. – max. |
|---|---|---|
| Applique / feuillure | 766 – 1076 mm | 1970 – 2290 mm |
| Applique avec doublage | 778 – 1108 mm | 1976 – 2306 mm |
| Rénovation | 816 – 1133 mm | 1995 – 2319 mm |
| Tunnel | 836 – 1166 mm | 2005 – 2335 mm |
Avec l’option inox extérieur, la hauteur minimale monte de 60 mm. Le dormant et les équipements comptent aussi : une dimension dans ces limites ne suffit pas à elle seule, le configurateur vérifie les compatibilités.
Comprendre les cotes à relever Télécharger la fiche technique et les noticesGaranties
Garanties & qualité
Une porte d’entrée garantie jusqu’à 10 ans.
La garantie court à partir de la livraison. Elle couvre le remplacement ou la réparation des pièces reconnues défectueuses, pour une porte posée et entretenue normalement.
- 10 ans
Cadre
Le dormant de la porte : aspect, déformation et assemblage.
- 10 ans
Vitrage
Pas d’embuage ni de défaut d’aspect à l’intérieur du double vitrage.
- 5 ans
Panneau et serrure
L’aspect du panneau décoratif, et le barillet de sécurité.
- 2 ans
Ouvrant et quincaillerie
L’ouvrant, les paumelles, la poignée et les accessoires.
Pour en profiter pleinement
- Gardez le film de protection des profilés pendant le chantier, puis retirez-le dans les 4 mois suivant la livraison.
- Faites poser vos menuiseries dans les règles de l’art, d’aplomb et de niveau, en suivant la notice.
- Nettoyez régulièrement les profilés et les vitrages avec des produits doux.
- Vérifiez votre commande à la livraison et notez toute réserve sur le bon du transporteur.
Ces garanties commerciales s’ajoutent aux garanties légales de conformité et des vices cachés, qui s’appliquent dans tous les cas.
Pose & mesures
Voir pour mieux comprendre
Votre pose, sous tous les angles
Tournez autour de la coupe pour voir comment le cadre rejoint le mur et le sol.
Coupe de principe de porte PVC. Seuil, finitions et habillages selon votre modèle et vos options.
Prendre les mesures
Deux mesures suffisent
pour commencer.
Mesurez l’ouverture dans le mur, en millimètres. Voici comment faire.
- 01
La largeur, d’un côté à l’autre
Mesurez en haut, au milieu et en bas de l’ouverture. Notez les trois valeurs.
- 02
La hauteur, depuis le sol fini
Mesurez du sol jusqu’au haut de l’ouverture, à gauche, au centre et à droite. Si un carrelage ou un parquet doit encore être posé, partez du futur niveau du sol : c’est le sol fini.
- 03
Gardez toutes vos mesures
Si elles ne sont pas identiques, notez-les toutes : votre poseur en aura besoin. Et mesurez l’ouverture complète, pas seulement la partie qui s’ouvre.
Avec un fixe ou une imposte
Mesurez tout,
puis répartissez.
Un fixe est un élément fixe placé à côté de la porte ; l’imposte est au-dessus. Gauche et droite se repèrent en regardant la porte depuis l’extérieur.
- 01
Choisissez la forme
C’est la première étape du configurateur : la forme qui correspond à votre ouverture.
- 02
Indiquez les dimensions totales
Largeur avec les fixes, hauteur avec l’imposte : l’ensemble doit tenir dans l’ouverture que vous avez mesurée.
- 03
Ajustez la répartition
Vous réglez ensuite la largeur de la porte, celle des fixes et la hauteur de l’imposte, dans les limites possibles.
Avec un fixe ou une imposte, nous validons les dimensions de fabrication avant le prix définitif.
Votre installation
Selon votre
type de pose.
Dépliez le cas qui correspond à votre projet ; seuls les types de pose proposés pour ce modèle sont listés.
En applique · contre le mur intérieur
Le dormant se fixe contre la face intérieure du mur. Mesurez la largeur et la hauteur de l’ouverture finie, plus l’épaisseur du doublage (isolation et plaque de finition).
En tunnel · entre les côtés du mur
Le dormant se place dans l’épaisseur de l’ouverture. Mesurez la largeur et la hauteur à plusieurs endroits et précisez sur quoi il se fixe : bois ou maçonnerie.
En rénovation · ancien dormant conservé
Le nouveau dormant vient recouvrir l’ancien, que l’on garde. Mesurez le passage libre à l’intérieur de l’ancien dormant et faites vérifier son état et les recouvrements par votre poseur : les mesures du mur seul ne suffisent pas.
En feuillure · dans un décroché du mur
Le dormant se loge dans le décroché de la maçonnerie. En plus de l’ouverture, mesurez la largeur et la profondeur de ce décroché, avec votre poseur.
Documentation
À consulter et à conserver
Les documents
de votre porte Compas.
Fiche technique, prise de cotes et notices : prenez le document qui correspond à votre type de pose.
PDF · 12 pagesToute la gamme · 2 Mo
Catalogue portes d’entrée PVC
Tous les modèles, les compositions, les vitrages, les poignées et le nuancier.
Télécharger le PDF ↓
PDF · 2 pagesModèle Compas - 2 pages

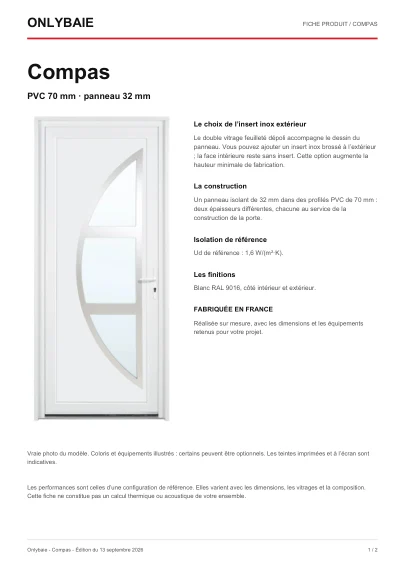

Fiche technique Compas
Construction, équipements, performances de référence et limites dimensionnelles du modèle.
Télécharger le PDF ↓
PDF · 1 pagePorte d’entrée PVC
Aide à la prise de cotes · PVC
Schémas de prise de cotes selon le dormant et la pose de votre porte PVC.
Télécharger le PDF ↓Après l’installation
L’entretien,
en quelques gestes.
Panneau et profils PVC
Une éponge ou un chiffon doux, de l’eau savonneuse, puis un rinçage. Pas de poudre abrasive ni de solvant : ils marqueraient le PVC.
Joints et seuil
Gardez les joints, le seuil et les évacuations propres : un chiffon doux pour retirer les dépôts, et un coup d’œil pour vérifier que rien ne gêne la fermeture ni l’écoulement de l’eau.
Pièces mobiles
Serrure, paumelles et fixations : contrôlez-les et entretenez-les comme l’indique la notice livrée. Si la porte a besoin d’un réglage, confiez-le à un professionnel ; une poignée qui accroche ne se force pas.
Vitrage et décors
Pour les vitrages, un chiffon doux et un produit adapté. Les faces dépolies, sablées ou décorées suivent les consignes du vitrage livré : ni grattoir, ni produit abrasif.
Avant toute intervention, lisez la notice complète de votre porte et des accessoires livrés. Onlybaie fournit la porte et sa livraison ; la pose n’est pas comprise.
Équipements
Poignées, fermeture & réglages
Béquille, serrure,
paumelles.
Les équipements proposés pour Compas : ce qui est de série, ce qui est en option, et à quoi ça sert.
De série
Béquilles blanches
Une béquille blanche sur plaque, fournie de série. Elle se fond dans la porte PVC blanche, et la même béquille équipe l’intérieur et l’extérieur.
En option
Béquilles finition inox
Les béquilles sur plaque en finition inox remplacent les blanches, sur les deux faces de la porte. Une finition métallique, pour assortir l’entrée à vos autres équipements.
Fermeture & sécurité
Serrure et cylindre :
qui fait quoi.
La fermeture de Compas
Une serrure à relevage à 4 points et un cylindre européen avec 3 clés équipent la porte de série. Sur cette porte à un vantail, la serrure automatique à 5 points est optionnelle.
De série · Cylindre européen · 3 clés
Le cylindre européen, c’est la pièce où entre la clé ; il commande la serrure. Livré avec trois clés.
En option · Cylindre de sécurité · 5 clés
Le cylindre de sécurité commande la serrure multipoints. Livré avec cinq clés.
En option · Haute sécurité · 5 clés et carte de propriété
Livré avec cinq clés et une carte de propriété : sans elle, personne ne peut faire refaire vos clés.
En option · Haute sécurité · bouton intérieur, 5 clés et carte de propriété
Avec le bouton, vous verrouillez de l’intérieur sans chercher la clé. De l’extérieur, on ouvre toujours à la clé.
Réglage de la porte
Les paumelles
de votre porte.
Le réglage de l’ouvrant
Les paumelles (les charnières) laquées sont de série. En option, des paumelles réglables en hauteur et en largeur, sans dégonder la porte, en blanc ou finition inox.
Consulter les notices de réglageLes options du modèle
Personnaliser le décor
de Compas.
Inox brossé sur la face extérieure
Vous la choisissez à l’étape Équipements, selon les compatibilités et les dimensions du modèle.
