De série
Poignée Quartz
Une béquille plate à finition inox et une rosace assortie autour du cylindre. Elle s’abaisse pour ouvrir, avec une prise en main familière.

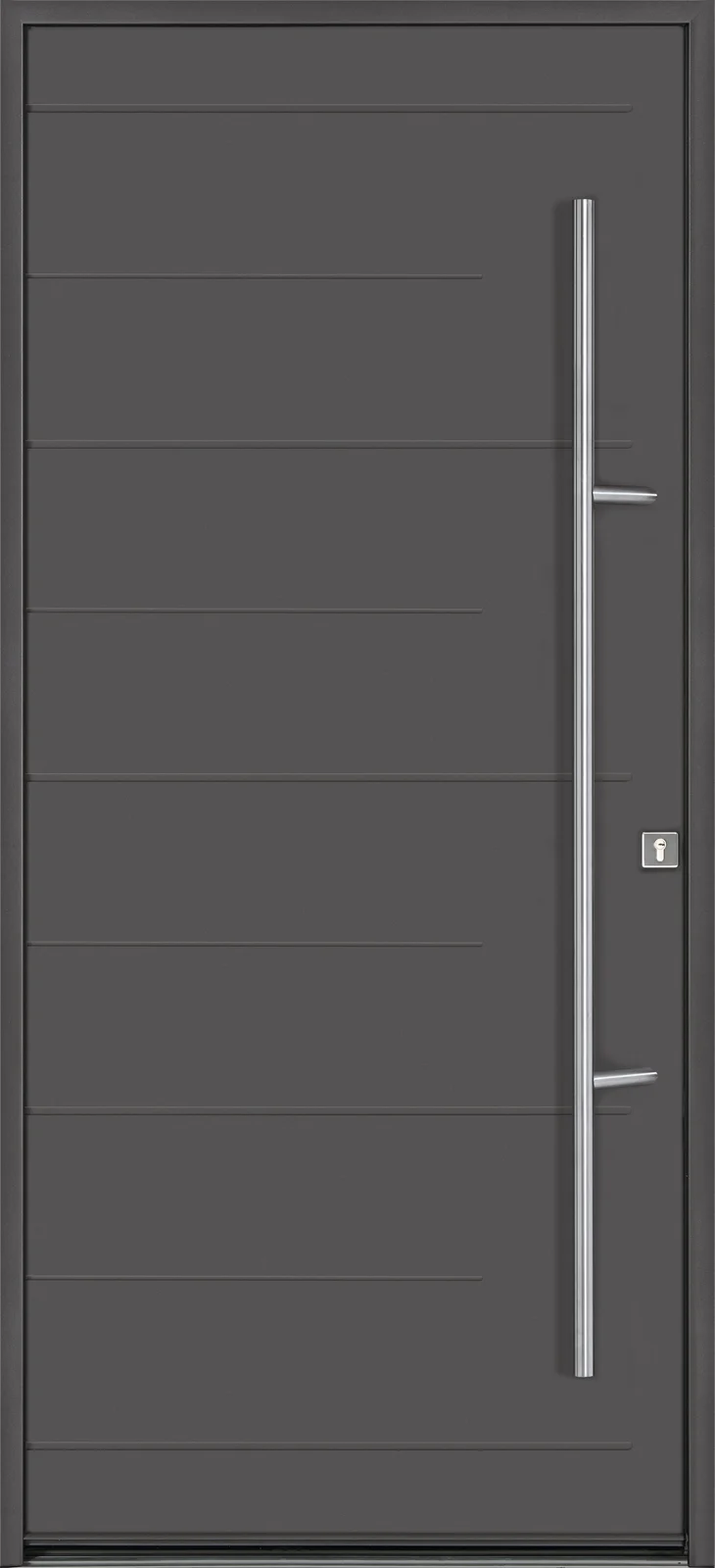

Porte d’entrée aluminium Soprano

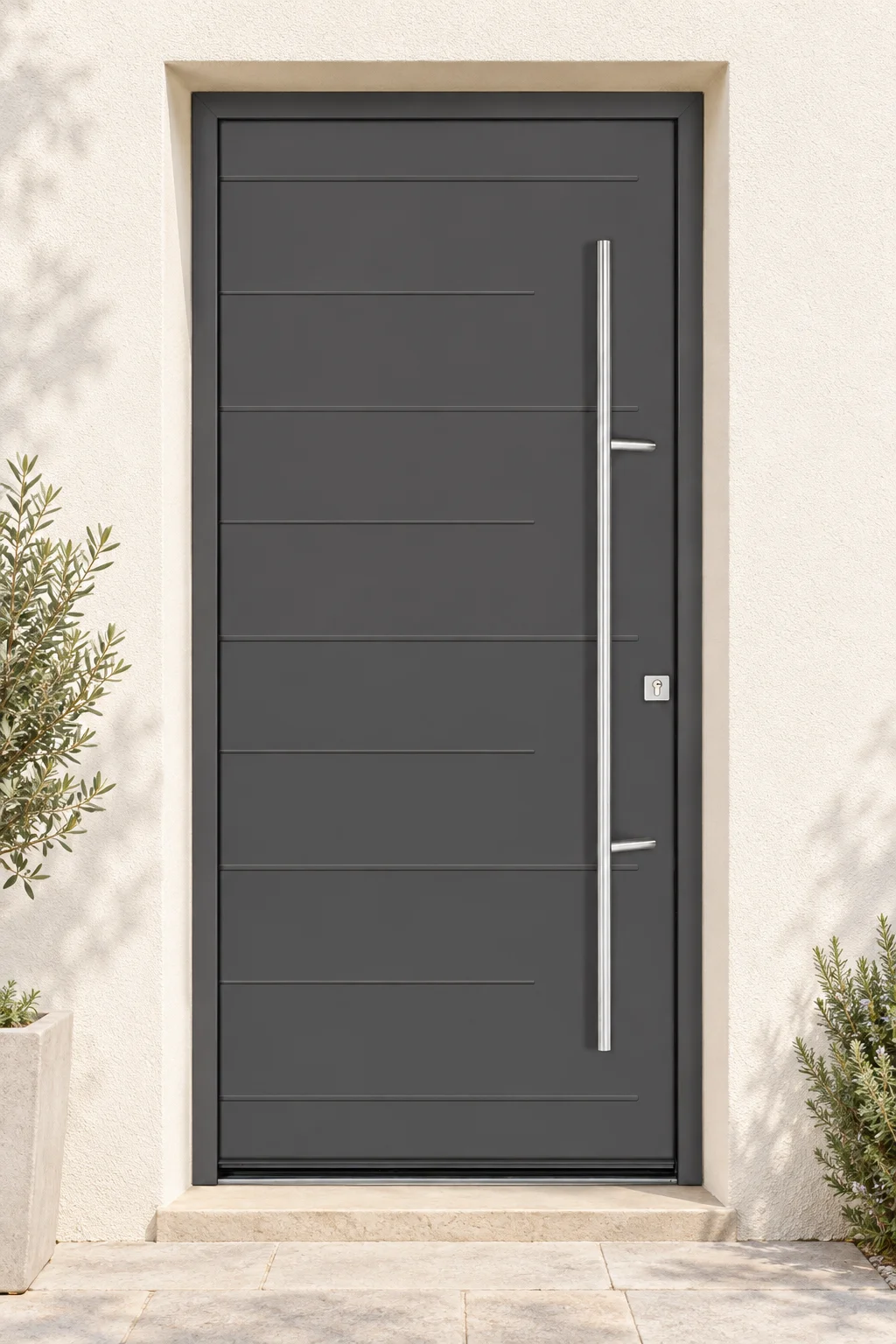

Porte d’entrée aluminium Soprano sur mesure. Aluminium monobloc 72 mm · âme isolante 68 mm. Choisissez la forme, les dimensions, les couleurs et les équipements et calculez votre prix.
Aluminium monobloc 72 mm
Soprano.
Un panneau isolant.
Un dessin contemporain.
Deux parements aluminium autour d’un cœur isolant de 68 mm : une porte monobloc pensée pour associer confort et dessin de façade.
Les motifs sont usinés dans le panneau plein, aussi bien côté façade que côté intérieur. La porte conserve une surface opaque, sans vitrage dans l’ouvrant.
Fabriquée en France.Réalisée à vos dimensions.
72 mmÉpaisseur de l’ouvrant monobloc
Ud 1,1 W/(m²·K)Performance thermique de référence
Rw 31 dBRw 37 dB avec option acoustique
15 colorisFinitions satinées, texturées et sablées
À l’intérieur de la porte
La construction
fait la différence.
- 01
72 mm, du parement au cœur isolant
L’ouvrant réunit deux panneaux aluminium de 2 mm et une âme isolante de 68 mm. Cette construction en un seul panneau porte les décors du modèle, sans assemblage de remplissages rapportés.
- 02
La rupture de pont thermique
Des éléments isolants séparent l’aluminium intérieur et extérieur, dans le dormant comme dans l’ouvrant. Le seuil est lui aussi à rupture de pont thermique : le traitement de l’isolation se poursuit jusqu’au bas de la porte.
- 03
Un seuil réduit, soigné jusque dans les détails
Le seuil en aluminium anodisé facilite le passage. Le rejet d’eau dirige l’eau vers l’extérieur et sa finition accompagne celle de la porte. La compatibilité du seuil avec un accès PMR reste à vérifier avec la hauteur du sol fini et la mise en œuvre.
Soprano
Le modèle,
vu de près.
Isolation & lumière
Le confort
de votre entrée.
L’épaisseur de l’âme isolante et la rupture de pont thermique du cadre travaillent ensemble. Le coefficient Ud ci-dessous correspond au modèle de référence, et non à la seule performance du panneau.
Isolation thermique · SopranoUd 1,1W/(m²·K) · valeur de référence
Plus le coefficient Ud est bas, moins la porte laisse passer la chaleur.
Un panneau plein et isolant
Sans vitrage traversant, le panneau plein préserve votre intimité. Son cœur isolant occupe toute la surface du remplissage.
Le confort acoustique
Rw 31 dB en référence. L’option renforcée atteint Rw 37 dB. L’indice Rw caractérise l’affaiblissement acoustique mesuré en laboratoire.
Valeurs de référence : les dimensions, le vitrage et la composition influencent les performances de la porte complète.
Personnaliser votre porte
Les détails que vous
utilisez chaque jour.
Les poignées proposées pour Soprano, avec leur finition et leur fonctionnement.
En option
Barre Nacre
Une barre extérieure ronde et déportée de 1 600 mm, en inox brossé. Les fixations laissent l’espace pour passer la main derrière la barre; une poignée Quartz reste disponible à l’intérieur.
Couleur & matière
Votre façade.
Votre intérieur.
Les 15 teintes se déclinent en finitions satinées, texturées ou sablées. Choisissez la même couleur sur les deux faces ou une couleur extérieure avec un intérieur blanc.
Voir les finitions et le nuancierRAL 9016Satiné
RAL 7035Satiné
2900Sablé
2100Sablé
2525Sablé
RAL 1015Texturé
RAL 3004Texturé
RAL 5003Texturé
RAL 7016Texturé
RAL 7022Texturé
RAL 7039Texturé
RAL 8019Texturé
RAL 9011Texturé
RAL 9006Texturé
RAL 9007Texturé
Teintes indicatives à l’écran.
Selon votre projet
Les options
qui font la différence.
Quartz ou Nacre
La béquille Quartz en inox brossé est proposée de série. La grande barre Nacre de 1 600 mm est optionnelle à l’extérieur, avec une poignée Quartz conservée à l’intérieur.
15 coloris pour les deux faces
Choisissez une même couleur à l’intérieur et à l’extérieur, ou conservez un intérieur blanc avec une teinte en façade. Satiné, texturé et sablé correspondent à des aspects de surface différents ; les échantillons à l’écran restent indicatifs.
Un renforcement acoustique en option
Ce modèle possède une version acoustique documentée : Rw 37 dB, contre Rw 31 dB en version standard. Ces valeurs de référence permettent de comparer les versions ; le résultat dans le logement dépend aussi de l’installation et des autres parois.
Fermeture & sécurité
Les clés de
votre entrée.
La fermeture de Soprano
Avec une poignée, la serrure automatique engage ses points de fermeture lorsque la porte se ferme. Le verrouillage comporte 5 ou 6 points selon la hauteur. Le cylindre de sécurité avec 5 clés fait partie de l’équipement de base.
Comparer les cylindres proposésAvec une barre de tirage · en option
Comprendre le fonctionnement Commander l’ouverture à distance
Une gâche électrique peut libérer l’ouverture depuis une commande compatible, par exemple un interphone. Le raccordement électrique et la commande sont à prévoir avec votre installateur.
Fabrication & qualité
Des repères
pour votre projet.
Fabrication française
Votre porte est fabriquée en France, à vos dimensions, avec la construction et les équipements propres à sa gamme.
Le thermolaquage Qualimarine
Ce label concerne le traitement de surface et le thermolaquage des profilés aluminium.
Caractéristiques
Fiche technique · Soprano
La porte,
en détail.
Les caractéristiques du modèle et les équipements proposés dans le configurateur.
| Modèle | Soprano |
|---|---|
| Construction | 72 mm · parements aluminium de 2 mm et âme isolante de 68 mm |
| Décor | Les motifs sont usinés dans le panneau plein, aussi bien côté façade que côté intérieur. La porte conserve une surface opaque, sans vitrage dans l’ouvrant. |
| Vitrage | Panneau plein, sans vitrage traversant |
| Isolation thermique | Ud de référence : 1,1 W/(m²·K) |
| Isolation acoustique | Rw 31 dB · Rw 37 dB avec option acoustique |
| Fermeture | Avec une poignée, la serrure automatique engage ses points de fermeture lorsque la porte se ferme. Le verrouillage comporte 5 ou 6 points selon la hauteur. Le cylindre de sécurité avec 5 clés fait partie de l’équipement de base. |
| Paumelles | Les paumelles se règlent en hauteur et en largeur sans dégonder la porte. Leurs caches sont blancs pour une porte blanche ou bicolore, et finition inox en monocoloration. |
| Poignées proposées | Poignée Quartz · Aspect inox · de série ; Barre Nacre · Inox · hauteur 1 600 mm |
| Cadre et seuil | Rupture de pont thermique · seuil aluminium anodisé réduit |
| Origine | Fabrication française |
Le nuancier
15 teintes.
Trois finitions.
Les 15 teintes se déclinent en finitions satinées, texturées ou sablées. Choisissez la même couleur sur les deux faces ou une couleur extérieure avec un intérieur blanc.
- BlancRAL 9016 · Satiné
- Gris clairRAL 7035 · Satiné
- Gris sablé2900 · Sablé
- Noir sablé2100 · Sablé
- Mars2525 · Sablé
- Ivoire clairRAL 1015 · Texturé
- Rouge pourpreRAL 3004 · Texturé
- Bleu saphirRAL 5003 · Texturé
- Gris anthraciteRAL 7016 · Texturé
- Gris terre d’ombreRAL 7022 · Texturé
- Gris quartzRAL 7039 · Texturé
- Brun grisRAL 8019 · Texturé
- Noir graphiteRAL 9011 · Texturé
- Aluminium blancRAL 9006 · Texturé
- Aluminium grisRAL 9007 · Texturé
Teintes indicatives à l’écran. Le récapitulatif de configuration reprend les finitions choisies.
Dimensions & fabrication
Le dormant fait
la différence.
Ces limites concernent Soprano seule, hors composition supplémentaire. Les cotes dépendent du dormant choisi.
| Pose / dormant | Largeur min. – max. | Hauteur min. – max. |
|---|---|---|
| Applique / feuillure | 795 – 1098 mm | 1948 – 2348 mm |
| Rénovation | 827 – 1130 mm | 1964 – 2364 mm |
| Tunnel | 843 – 1146 mm | 1972 – 2372 mm |
Des dimensions situées dans ces bornes ne valident pas à elles seules tous les équipements. Le configurateur contrôle les compatibilités proposées.
Comprendre les cotes à relever Télécharger la fiche et les documentsPrendre les mesures
Prendre les mesures
Une ouverture.
Deux dimensions à relever.
Mesurez l’espace disponible en millimètres. Ces repères vous aident à préparer la configuration.
- 01
La largeur, d’un côté à l’autre
Mesurez en haut, au milieu et en bas de l’ouverture. Notez les trois valeurs.
- 02
La hauteur, depuis le sol fini
Mesurez du sol jusqu’en haut, à gauche, au centre et à droite. Tenez compte du carrelage ou du parquet à venir.
- 03
Gardez tous vos relevés
Conservez les écarts pour les vérifier avec votre poseur. Mesurez l’ouverture complète, et pas uniquement la partie mobile de la porte.
Avec un fixe ou une imposte
Mesurez l’ensemble,
puis répartissez les éléments.
Le fixe se place sur le côté ; l’imposte se trouve au-dessus. Repérez la gauche et la droite depuis l’extérieur.
- 01
La forme de l’ensemble
Choisissez dans le configurateur les éléments qui correspondent à votre ouverture.
- 02
Les dimensions totales
Saisissez la largeur et la hauteur de l’ensemble complet.
- 03
Les dimensions des éléments
Vérifiez la largeur de la porte, celle des fixes et la hauteur de l’imposte selon la faisabilité.
Ces compositions nécessitent une validation technique des dimensions avant leur chiffrage définitif.
Votre installation
Les bons relevés
pour votre montage.
Retrouvez uniquement les types de pose proposés pour ce modèle.
En applique · contre le mur intérieur
Relevez la largeur et la hauteur de l’ouverture finie, ainsi que l’épaisseur du doublage : isolation et finition intérieure. Le cadre se pose contre la face intérieure du mur.
En tunnel · entre les côtés du mur
Mesurez l’ouverture en plusieurs endroits et identifiez le support : bois ou maçonnerie. Le cadre se place dans l’épaisseur du tableau.
En rénovation · ancien cadre conservé
Relevez les passages à l’intérieur du cadre existant. Faites vérifier son état et les recouvrements par votre poseur : les seules dimensions du mur ne suffisent pas.
En feuillure · dans un décroché du mur
En plus de la largeur et de la hauteur de l’ouverture, relevez la largeur et la profondeur du décroché dans lequel se logera le cadre.
Notices
À consulter et à conserver
Les documents
de votre porte Soprano.
Fiche produit, prise de cotes et notices : choisissez le document correspondant au montage de votre porte.
PDF · 2 pagesModèle Soprano - 2 pages

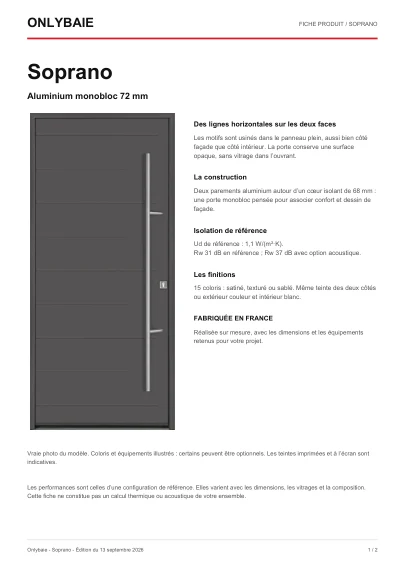

Fiche technique Soprano
Construction, équipements, performances de référence et limites dimensionnelles du modèle.
Télécharger le PDF ↓
PDF · 2 pagesAluminium monobloc 72 mm · conseil 24D
Pose en applique
Préparation du support, fixation, étanchéité, réglages et entretien.
Télécharger le PDF ↓
PDF · 2 pagesAluminium monobloc 72 mm · conseil 26D
Feuillure et tunnel affleurant
Installation après dépose de l’ancien cadre, étanchéité et réglages.
Télécharger le PDF ↓
PDF · 2 pagesNotice complète · conseil 25C
Rénovation et plein tunnel
Préparation du support, fixation, étanchéité, habillages et réglages.
Télécharger le PDF ↓
PDF · 1 pageAluminium 72 mm · schémas de principe
Aide à la prise de cotes
Schémas de relevé en applique, feuillure, tunnel et rénovation.
Télécharger le PDF ↓
PDF · 7 pagesAluminium monobloc 72 mm · 7 doublages
Coupes de pose en applique
Montants, traverse haute et seuil pour les dormants de 80 à 200 mm.
Télécharger le PDF ↓
PDF · 4 pagesAluminium monobloc 72 mm · 4 dormants
Coupes feuillure et tunnel
Avec ou sans recouvrement, plein tunnel et tunnel affleurant.
Télécharger le PDF ↓Après l’installation
Les gestes
d’entretien à conserver.
Surfaces laquées
Nettoyez avec une éponge douce et de l’eau savonneuse, puis rincez. N’utilisez pas d’abrasifs, d’acides, de produits alcalins ou chlorés. Adaptez la fréquence à l’exposition de la porte.
Joints et seuil
Gardez les joints, le seuil et les évacuations propres. Retirez les dépôts avec un chiffon doux et vérifiez que rien ne gêne la fermeture ou l’écoulement de l’eau.
Pièces mobiles
La serrure, les paumelles et les fixations doivent être contrôlées et entretenues conformément à la notice livrée. Un réglage du vantail se confie à un professionnel ; ne forcez pas sur une poignée qui accroche.
Lisez la notice complète correspondant à votre porte et aux accessoires livrés avant toute intervention. Onlybaie fournit la porte et sa livraison ; la prestation de pose n’est pas comprise.
Équipements
Poignées, fermeture & réglages
Les équipements,
vus de près.
Les équipements proposés pour Soprano, avec les finitions de série et les options.
De série
Poignée Quartz
Une béquille plate à finition inox et une rosace assortie autour du cylindre. Elle s’abaisse pour ouvrir, avec une prise en main familière.
En option
Barre Nacre
Une barre extérieure ronde et déportée de 1 600 mm, en inox brossé. Les fixations laissent l’espace pour passer la main derrière la barre; une poignée Quartz reste disponible à l’intérieur.
Le fonctionnement
Poignée et barre :
deux usages différents.
| Avec une poignée à béquille | La poignée s’abaisse pour actionner le pêne de la serrure. Le type de serrure de série et ses options dépendent de cette gamme. |
|---|---|
| Avec une barre de tirage | La barre extérieure est fixe et associée à une serrure à clé. Selon le réglage de la gâche débrayable, le demi-tour peut être libéré pour ouvrir sans clé. Une poignée est conservée côté intérieur. |
Fermeture & sécurité
Chaque pièce
a son rôle.
La fermeture de Soprano
Avec une poignée, la serrure automatique engage ses points de fermeture lorsque la porte se ferme. Le verrouillage comporte 5 ou 6 points selon la hauteur. Le cylindre de sécurité avec 5 clés fait partie de l’équipement de base.
De série · Cylindre de sécurité · 5 clés
Le cylindre de sécurité est livré avec cinq clés. Il commande le verrouillage de la serrure multipoints.
En option · Haute sécurité · 5 clés et carte de propriété
Les cinq clés sont accompagnées d’une carte de propriété pour encadrer leur reproduction.
En option · Haute sécurité · bouton intérieur, 5 clés et carte de propriété
Le bouton permet de verrouiller depuis l’intérieur sans utiliser de clé. L’accès extérieur reste commandé par la clé.
Avec une barre de tirage · en option
Commander l’ouverture à distance
Une gâche électrique peut libérer l’ouverture depuis une commande compatible, par exemple un interphone. Le raccordement électrique et la commande sont à prévoir avec votre installateur.
Réglages & finition
Les paumelles
adaptées à votre porte.
Le réglage de l’ouvrant
Les paumelles se règlent en hauteur et en largeur sans dégonder la porte. Leurs caches sont blancs pour une porte blanche ou bicolore, et finition inox en monocoloration.
Consulter les notices de réglage
