Un même plan côté extérieur
Le haut du panneau se prolonge dans le plan du dormant. Détail de construction commun à la gamme ; le motif dépend du modèle.

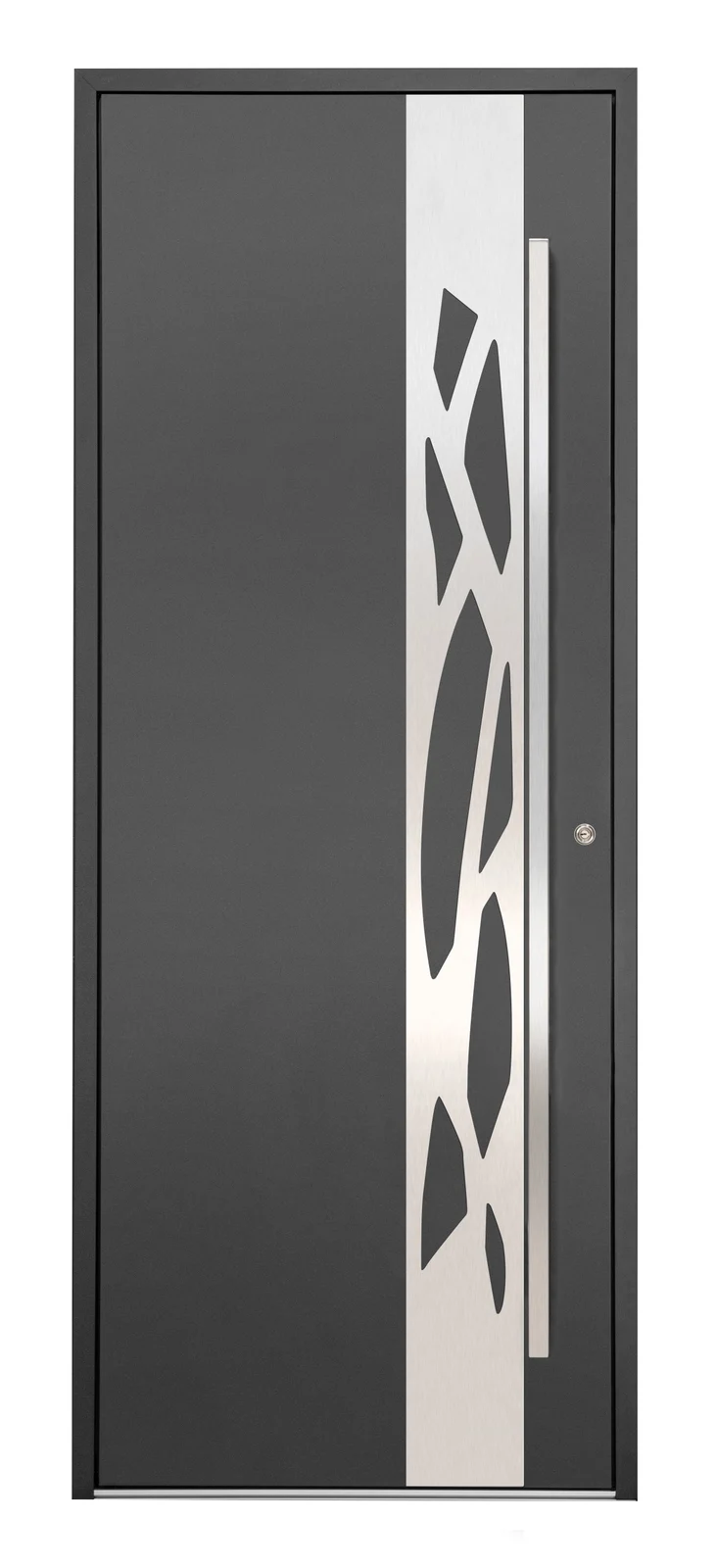

Porte d’entrée aluminium Dama

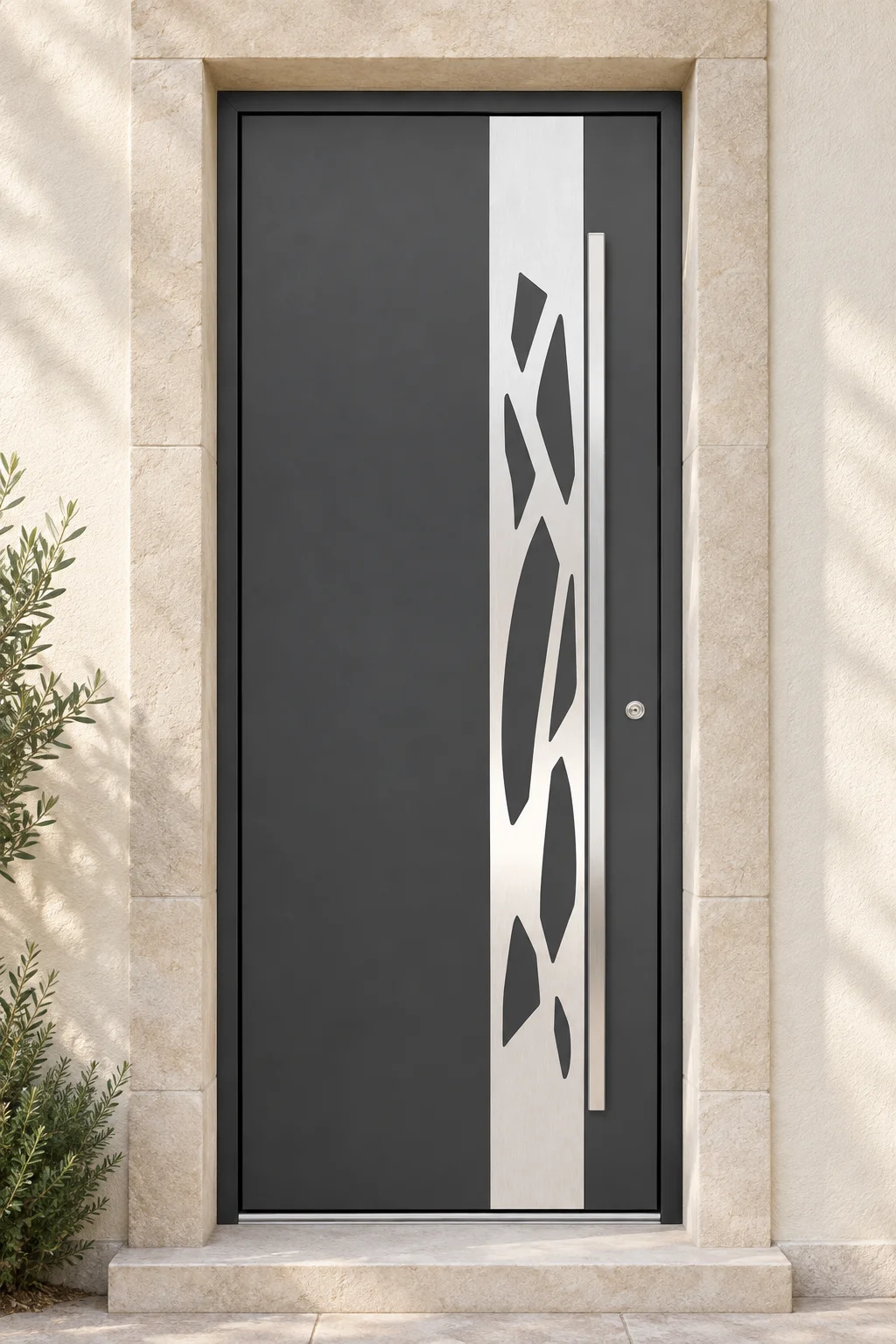

Porte d’entrée aluminium Dama sur mesure. Aluminium monobloc 85 mm · âme isolante 80 mm. Choisissez la forme, les dimensions, les couleurs et les équipements et calculez votre prix.
Aluminium monobloc 85 mm
Dama.
Des lignes affleurantes.
Un cœur de 80 mm.
Un ouvrant de 85 mm, une âme isolante de 80 mm et une surface extérieure alignée avec le cadre : la construction disparaît au profit du dessin de la porte.
Le décor aluminium brossé est placé côté extérieur. Les lignes intérieures sont usinées ; l’option miroir intérieur ajoute des reflets sans transformer la porte en modèle vitré.
Fabriquée en France.Réalisée à vos dimensions.
85 mmÉpaisseur de l’ouvrant monobloc
Ud 0,66 W/(m²·K)Performance thermique de référence
Rw 32 dBRw 38 dB avec option acoustique
15 colorisFinitions satinées, texturées et sablées
À l’intérieur de la porte
La construction
fait la différence.
- 01
Une construction monobloc de 85 mm
Les parements aluminium, de 2,5 mm à l’extérieur et de 2 mm à l’intérieur, enveloppent une âme isolante de 80 mm. Le cadre de l’ouvrant intègre un matériau composite. Les épaisseurs annoncées sont nominales.
- 02
Un ouvrant affleurant au dormant
Côté extérieur, le panneau et le cadre fixe sont dans le même plan. Cette continuité de surface se retrouve au bas de la porte, où le rejet d’eau est intégré sans débord du panneau.
- 03
La rupture de pont thermique
Des éléments isolants séparent l’aluminium intérieur et extérieur, dans le dormant comme dans l’ouvrant. Le seuil est lui aussi à rupture de pont thermique : le traitement de l’isolation se poursuit jusqu’au bas de la porte.
Un bas de porte sans débord
Le rejet d’eau intégré et le closoir de finition noir accompagnent le seuil aluminium anodisé à rupture de pont thermique.
Un réglage sur trois axes
Les paumelles permettent d’ajuster le jeu périphérique et la compression de l’ouvrant sur le dormant.
Dama
Le modèle,
vu de près.
Isolation & lumière
Le confort
de votre entrée.
Le cœur isolant de 80 mm, le cadre composite et la rupture thermique complète limitent les échanges de chaleur. Les versions pleines et vitrées ont leurs propres valeurs Ud : celle de votre modèle figure ici.
Isolation thermique · DamaUd 0,66W/(m²·K) · valeur de référence
Plus le coefficient Ud est bas, moins la porte laisse passer la chaleur.
Un panneau plein et isolant
Sans vitrage traversant, le panneau plein préserve votre intimité. Son cœur isolant occupe toute la surface du remplissage.
Le confort acoustique
Rw 32 dB en référence. L’option renforcée atteint Rw 38 dB. L’indice Rw caractérise l’affaiblissement acoustique mesuré en laboratoire.
Valeurs de référence : les dimensions, le vitrage et la composition influencent les performances de la porte complète.
Personnaliser votre porte
Les détails que vous
utilisez chaque jour.
Les poignées proposées pour Dama, avec leur finition et leur fonctionnement.
De série
Agate inox brossé
Une béquille plate et une rosace ronde, dans une finition inox brossé. Un équipement discret qui accompagne aussi bien les décors pleins que les modèles vitrés.
En option
Barre Ambre inox
Une barre fixe de 1 600 mm en inox brossé, à section rectangulaire. Sa grande longueur offre une prise à plusieurs hauteurs, avec une béquille Agate à l’intérieur.
Couleur & matière
Votre façade.
Votre intérieur.
Les 15 teintes se déclinent en finitions satinées, texturées ou sablées. Choisissez la même couleur sur les deux faces ou une couleur extérieure avec un intérieur blanc.
Voir les finitions et le nuancierRAL 9016Satiné
RAL 7035Satiné
2900Sablé
2100Sablé
2525Sablé
RAL 1015Texturé
RAL 3004Texturé
RAL 5003Texturé
RAL 7016Texturé
RAL 7022Texturé
RAL 7039Texturé
RAL 8019Texturé
RAL 9011Texturé
RAL 9006Texturé
RAL 9007Texturé
Teintes indicatives à l’écran.
Selon votre projet
Les options
qui font la différence.
Agate en trois finitions
La poignée Agate est proposée en inox brossé, en noir ou en laiton brossé. Son cache-cylindre affleurant reprend la finition choisie, pour un ensemble coordonné.
Une barre de tirage extérieure
Les barres Ambre en inox ou noir, Carla en laiton et Sigma laquée proposent des prises et des finitions différentes. La barre est fixe ; elle s’associe à une serrure à clé et à une gâche débrayable.
Un miroir côté intérieur
L’option miroir reprend le dessin prévu pour ce modèle sur la face intérieure. Ce décor de surface ajoute des reflets dans l’entrée ; il n’ajoute pas d’ouverture vitrée au modèle.
15 coloris pour les deux faces
Choisissez une même couleur à l’intérieur et à l’extérieur, ou conservez un intérieur blanc avec une teinte en façade. Satiné, texturé et sablé correspondent à des aspects de surface différents ; les échantillons à l’écran restent indicatifs.
Un renforcement acoustique en option
Ce modèle possède une version acoustique documentée : Rw 38 dB, contre Rw 32 dB en version standard. Ces valeurs de référence permettent de comparer les versions ; le résultat dans le logement dépend aussi de l’installation et des autres parois.
Fermeture & sécurité
Les clés de
votre entrée.
La fermeture de Dama
La serrure automatique multipoints et le cylindre de sécurité avec 5 clés sont proposés de série avec une poignée. Le nombre de points dépend de la hauteur et de la fermeture retenue.
Comparer les cylindres proposésAvec une barre de tirage · en option
Comprendre le fonctionnement Commander l’ouverture à distance
Une gâche électrique peut libérer l’ouverture depuis une commande compatible, par exemple un interphone. Le raccordement électrique et la commande sont à prévoir avec votre installateur.
Fabrication & qualité
Des repères
pour votre projet.
Fabrication française
Votre porte est fabriquée en France, à vos dimensions, avec la construction et les équipements propres à sa gamme.
Le thermolaquage Qualimarine
Ce label concerne le traitement de surface et le thermolaquage des profilés aluminium.
Caractéristiques
Fiche technique · Dama
La porte,
en détail.
Les caractéristiques du modèle et les équipements proposés dans le configurateur.
| Modèle | Dama |
|---|---|
| Construction | 85 mm · âme isolante de 80 mm · parements aluminium extérieur 2,5 mm / intérieur 2 mm |
| Décor | Le décor aluminium brossé est placé côté extérieur. Les lignes intérieures sont usinées ; l’option miroir intérieur ajoute des reflets sans transformer la porte en modèle vitré. |
| Vitrage | Panneau plein, sans vitrage traversant |
| Isolation thermique | Ud de référence : 0,66 W/(m²·K) |
| Isolation acoustique | Rw 32 dB · Rw 38 dB avec option acoustique |
| Fermeture | La serrure automatique multipoints et le cylindre de sécurité avec 5 clés sont proposés de série avec une poignée. Le nombre de points dépend de la hauteur et de la fermeture retenue. |
| Paumelles | Les paumelles se règlent sur trois axes : hauteur, largeur et compression sur les joints. L’ajustement se fait sans dégonder l’ouvrant. |
| Poignées proposées | Agate inox brossé · De série ; Agate noire · De série ; Agate laiton · De série ; Barre Ambre inox · Hauteur 1 600 mm ; Barre Ambre noire · Hauteur 1 600 mm ; Barre Carla laiton · Hauteur 1 200 mm ; Barre Sigma laquée · Hauteur 1 100 mm · teinte extérieure |
| Face extérieure | Ouvrant affleurant au dormant · rejet d’eau intégré sous le panneau |
| Origine | Fabrication française |
Le nuancier
15 teintes.
Trois finitions.
Les 15 teintes se déclinent en finitions satinées, texturées ou sablées. Choisissez la même couleur sur les deux faces ou une couleur extérieure avec un intérieur blanc.
- BlancRAL 9016 · Satiné
- Gris clairRAL 7035 · Satiné
- Gris sablé2900 · Sablé
- Noir sablé2100 · Sablé
- Mars2525 · Sablé
- Ivoire clairRAL 1015 · Texturé
- Rouge pourpreRAL 3004 · Texturé
- Bleu saphirRAL 5003 · Texturé
- Gris anthraciteRAL 7016 · Texturé
- Gris terre d’ombreRAL 7022 · Texturé
- Gris quartzRAL 7039 · Texturé
- Brun grisRAL 8019 · Texturé
- Noir graphiteRAL 9011 · Texturé
- Aluminium blancRAL 9006 · Texturé
- Aluminium grisRAL 9007 · Texturé
Teintes indicatives à l’écran. Le récapitulatif de configuration reprend les finitions choisies.
Dimensions & fabrication
Le dormant fait
la différence.
Ces limites concernent Dama seule, hors composition supplémentaire. Les cotes dépendent du dormant choisi.
| Pose / dormant | Largeur min. – max. | Hauteur min. – max. |
|---|---|---|
| Applique / feuillure | 752 – 1102 mm | 2018 – 2354 mm |
| Rénovation | 784 – 1134 mm | 2034 – 2370 mm |
| Tunnel | 800 – 1150 mm | 2042 – 2378 mm |
Des dimensions situées dans ces bornes ne valident pas à elles seules tous les équipements. Le configurateur contrôle les compatibilités proposées.
Comprendre les cotes à relever Télécharger la fiche et les documentsPrendre les mesures
Prendre les mesures
Une ouverture.
Deux dimensions à relever.
Mesurez l’espace disponible en millimètres. Ces repères vous aident à préparer la configuration.
- 01
La largeur, d’un côté à l’autre
Mesurez en haut, au milieu et en bas de l’ouverture. Notez les trois valeurs.
- 02
La hauteur, depuis le sol fini
Mesurez du sol jusqu’en haut, à gauche, au centre et à droite. Tenez compte du carrelage ou du parquet à venir.
- 03
Gardez tous vos relevés
Conservez les écarts pour les vérifier avec votre poseur. Mesurez l’ouverture complète, et pas uniquement la partie mobile de la porte.
Avec un fixe ou une imposte
Mesurez l’ensemble,
puis répartissez les éléments.
Le fixe se place sur le côté ; l’imposte se trouve au-dessus. Repérez la gauche et la droite depuis l’extérieur.
- 01
La forme de l’ensemble
Choisissez dans le configurateur les éléments qui correspondent à votre ouverture.
- 02
Les dimensions totales
Saisissez la largeur et la hauteur de l’ensemble complet.
- 03
Les dimensions des éléments
Vérifiez la largeur de la porte, celle des fixes et la hauteur de l’imposte selon la faisabilité.
Ces compositions nécessitent une validation technique des dimensions avant leur chiffrage définitif.
Votre installation
Les bons relevés
pour votre montage.
Retrouvez uniquement les types de pose proposés pour ce modèle.
En applique · contre le mur intérieur
Relevez la largeur et la hauteur de l’ouverture finie, ainsi que l’épaisseur du doublage : isolation et finition intérieure. Le cadre se pose contre la face intérieure du mur.
En tunnel · entre les côtés du mur
Mesurez l’ouverture en plusieurs endroits et identifiez le support : bois ou maçonnerie. Le cadre se place dans l’épaisseur du tableau.
En rénovation · ancien cadre conservé
Relevez les passages à l’intérieur du cadre existant. Faites vérifier son état et les recouvrements par votre poseur : les seules dimensions du mur ne suffisent pas.
En feuillure · dans un décroché du mur
En plus de la largeur et de la hauteur de l’ouverture, relevez la largeur et la profondeur du décroché dans lequel se logera le cadre.
Notices
À consulter et à conserver
Les documents
de votre porte Dama.
Fiche produit, prise de cotes et notices : choisissez le document correspondant au montage de votre porte.
PDF · 2 pagesModèle Dama - 2 pages

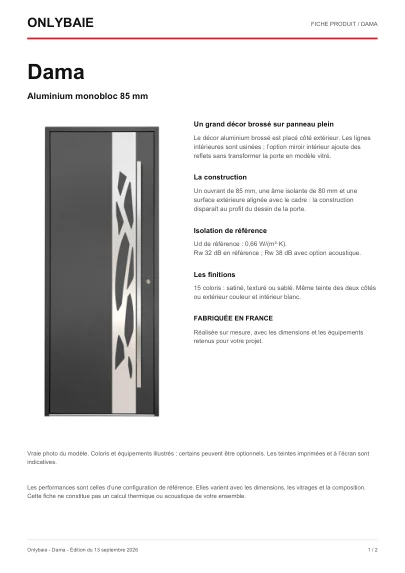

Fiche technique Dama
Construction, équipements, performances de référence et limites dimensionnelles du modèle.
Télécharger le PDF ↓
PDF · 2 pagesNotice de pose aluminium · conseil 24D
Pose en applique
Préparation du support, fixation et étanchéité. À compléter par les réglages propres à votre construction.
Télécharger le PDF ↓
PDF · 2 pagesNotice de pose aluminium · conseil 26D
Feuillure et tunnel affleurant
Préparation du support, fixation et étanchéité. À compléter par les réglages propres à votre construction.
Télécharger le PDF ↓
PDF · 2 pagesNotice de pose aluminium · conseil 25C
Rénovation et plein tunnel
Préparation du support, fixation et étanchéité. À compléter par les réglages propres à votre construction.
Télécharger le PDF ↓
PDF · 1 pageAluminium monobloc 85 mm
Aide à la prise de cotes · aluminium 85 mm
Schémas des dormants en applique, feuillure, tunnel et rénovation.
Télécharger le PDF ↓
PDF · 1 pageRéglages uniquement · conseil61A
Réglages de la porte aluminium 85 mm
Paumelles tridimensionnelles et réglage des gâches.
Télécharger le PDF ↓
PDF · 3 pagesAluminium 85 mm · conseil 75
Montage des barres Ambre et Carla
Fixations propres à chaque barre et installation de la commande intérieure.
Télécharger le PDF ↓Après l’installation
Les gestes
d’entretien à conserver.
Surfaces laquées
Nettoyez avec une éponge douce et de l’eau savonneuse, puis rincez. N’utilisez pas d’abrasifs, d’acides, de produits alcalins ou chlorés. Adaptez la fréquence à l’exposition de la porte.
Joints et seuil
Gardez les joints, le seuil et les évacuations propres. Retirez les dépôts avec un chiffon doux et vérifiez que rien ne gêne la fermeture ou l’écoulement de l’eau.
Pièces mobiles
La serrure, les paumelles et les fixations doivent être contrôlées et entretenues conformément à la notice livrée. Un réglage du vantail se confie à un professionnel ; ne forcez pas sur une poignée qui accroche.
Lisez la notice complète correspondant à votre porte et aux accessoires livrés avant toute intervention. Onlybaie fournit la porte et sa livraison ; la prestation de pose n’est pas comprise.
Équipements
Poignées, fermeture & réglages
Les équipements,
vus de près.
Les équipements proposés pour Dama, avec les finitions de série et les options.
De série
Agate inox brossé
Une béquille plate et une rosace ronde, dans une finition inox brossé. Un équipement discret qui accompagne aussi bien les décors pleins que les modèles vitrés.
De série
Agate noire
La même prise en main que la version inox, dans une finition noire. Elle crée un contraste sur les portes claires ou prolonge les détails d’une entrée sombre.
De série
Agate laiton
La finition laiton brossé apporte une note plus chaleureuse. La béquille et la rosace ronde sont assorties pour composer une entrée cohérente.
En option
Barre Ambre inox
Une barre fixe de 1 600 mm en inox brossé, à section rectangulaire. Sa grande longueur offre une prise à plusieurs hauteurs, avec une béquille Agate à l’intérieur.
En option
Barre Ambre noire
Une barre fixe noire de 1 600 mm, à section rectangulaire. Ses fixations déportées dégagent la prise de main; une béquille Agate permet la manœuvre intérieure.
En option
Barre Carla laiton
Une barre extérieure de 1 200 mm en finition laiton. Elle associe une prise verticale à une teinte chaleureuse; une béquille Agate complète l’ensemble à l’intérieur.
En option
Barre Sigma laquée
Une barre extérieure de 1 100 mm laquée dans la teinte de la porte. Son profil rectiligne permet de prolonger le coloris de l’ouvrant jusque dans la prise de main.
Le fonctionnement
Poignée et barre :
deux usages différents.
| Avec une poignée à béquille | La poignée s’abaisse pour actionner le pêne de la serrure. Le type de serrure de série et ses options dépendent de cette gamme. |
|---|---|
| Avec une barre de tirage | La barre extérieure est fixe et associée à une serrure à clé. Selon le réglage de la gâche débrayable, le demi-tour peut être libéré pour ouvrir sans clé. Une poignée est conservée côté intérieur. |
Fermeture & sécurité
Chaque pièce
a son rôle.
La fermeture de Dama
La serrure automatique multipoints et le cylindre de sécurité avec 5 clés sont proposés de série avec une poignée. Le nombre de points dépend de la hauteur et de la fermeture retenue.
De série · Cylindre de sécurité · 5 clés
Le cylindre de sécurité est livré avec cinq clés. Il commande le verrouillage de la serrure multipoints.
En option · Haute sécurité · 5 clés et carte de propriété
Les cinq clés sont accompagnées d’une carte de propriété pour encadrer leur reproduction.
En option · Haute sécurité · bouton intérieur, 5 clés et carte de propriété
Le bouton permet de verrouiller depuis l’intérieur sans utiliser de clé. L’accès extérieur reste commandé par la clé.
Avec une barre de tirage · en option
Commander l’ouverture à distance
Une gâche électrique peut libérer l’ouverture depuis une commande compatible, par exemple un interphone. Le raccordement électrique et la commande sont à prévoir avec votre installateur.
Réglages & finition
Les paumelles
adaptées à votre porte.
Le réglage de l’ouvrant
Les paumelles se règlent sur trois axes : hauteur, largeur et compression sur les joints. L’ajustement se fait sans dégonder l’ouvrant.
Consulter les notices de réglageLes options du modèle
Personnaliser le décor
de Dama.
Inserts aspect miroir à l’intérieur
Cette option se sélectionne dans les équipements du configurateur, selon les compatibilités et les dimensions du modèle.
