Porte d’entrée aluminium vitrée Cristallin-s sur mesure

Aluminium · Motifs sur vitrage

Porte d’entrée aluminium vitrée Cristallin-s sur mesure

Aluminium à rupture de pont thermique · triple vitrage feuilleté 58 mm.

Sur mesureFabriqué en France

Isolation: Ud 1,3 W/(m²·K)
Coloris: 15 au choix
Épaisseur: 72 mm
Dimensions: 799–1012 × 2016–2269 mm

À partir de2 706,73 € TTC

L 900 × H 2150 mm · Livraison offerte

Ce prix comprend

Porte seule, sans fixe ni imposte
Blanc RAL 9016 · deux faces blanches
En applique · Isolation 80 mm
Alfa sur plaque · équipements de série

Dimensions et options personnalisables dans le configurateur. Le visuel peut présenter une autre finition ou des équipements en option.

Garantie 15 ansVoir conditions
Configurateur en ligneDimensions, coloris et options
Prix immédiatHors options sur étude
Livraison offerte en France continentaleConditions de livraison

Votre porte, côté pose

Comprenez comment elle prend place dans votre mur.

Applique, tunnel, feuillure ou rénovation : découvrez les raccords du cadre, du seuil et de la maçonnerie en trois dimensions.

Illustration du principe de pose sur une porte aluminium de 72 mm. Les profils, le panneau et le seuil de votre modèle peuvent différer.

Aluminium vitré 72 mm

Cristallin-s.
La lumière en grand.
Le verre en protection.

Des profilés aluminium isolés autour d’un triple vitrage de 58 mm : verre feuilleté 44.6, argon et intercalaires Warm Edge.

Le décor joue l’effet miroir côté rue et l’aspect aluminium côté intérieur. Une partie du motif s’accorde à quatre teintes du nuancier ; avec les autres couleurs de porte, cette partie est noire.

Fabriquée en France.
Réalisée à vos dimensions.

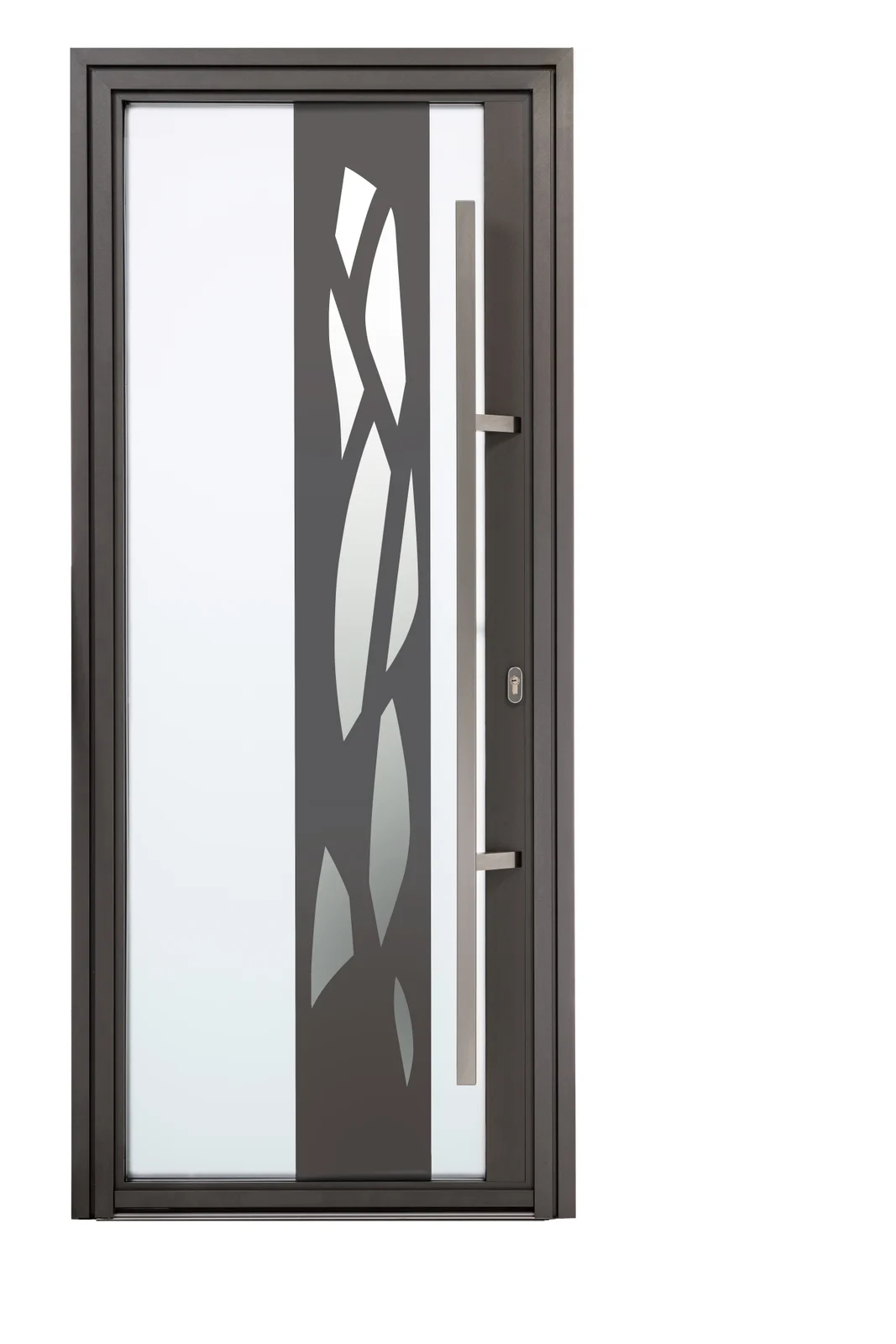

Porte d’entrée aluminium vitrée Cristallin-s sur mesure · Le produit — **Cristallin-s · Le produit**Couleur et équipements à titre d’exemple.

Triple vitrage 58 mmFeuilleté 44.6 · Warm Edge

Ud 1,3 W/(m²·K)Isolation thermique · valeur de référence

Rw 37 dBIsolation phonique · valeur de référence

15 colorisSatinés, texturés et sablés

À l’intérieur de la porte

Ce qu’il y a
dans la porte.

Coupe de la porte aluminium vitrée 72 mm : profilés, triple vitrage et seuil.

01
Un triple vitrage de 58 mm
Le vitrage occupe l’essentiel de l’ouvrant : un verre feuilleté 44.6, deux espaces isolants et deux autres verres. Le motif et la composition exacte dépendent du modèle.
02
Argon, faible émissivité et Warm Edge
De l’argon entre les verres, des couches à faible émissivité qui freinent les échanges de chaleur, et des intercalaires Warm Edge qui limitent le pont thermique au bord du vitrage.
03
La rupture de pont thermique
L’aluminium conduit le froid : des éléments isolants coupent le passage entre l’extérieur et l’intérieur, dans le dormant comme dans l’ouvrant. Le seuil aussi est à rupture de pont thermique : l’isolation continue jusqu’en bas de la porte.

Des paumelles ajustables

Le réglage en hauteur et en largeur permet d’aligner l’ouvrant sans le dégonder.

Cristallin-s

Le modèle,
vu de près.

Confort au quotidien

Ce que Cristallin-s
change chez vous.

Profils à rupture de pont thermique et vitrage thermiquement renforcé travaillent ensemble. Le Ud est celui de la porte complète, profils et vitrage réunis ; le Ug, lui, ne décrit que le vitrage.

Isolation thermique · Cristallin-sUd 1,3W/(m²·K) · valeur de référence

Plus le coefficient Ud est bas, moins la porte laisse passer la chaleur.

La lumière et l’intimité

Sablage, dépoli, zones miroir, parties sérigraphiées : c’est le traitement du verre qui dessine chaque modèle. Selon les zones, il filtre les regards sans les bloquer complètement. En cas de bris, le feuilleté 44.6 retient les morceaux.

L’isolation phonique

Rw 37 dB en référence. Le Rw, c’est l’affaiblissement acoustique mesuré en laboratoire.

Composition de référence : 44.6 FE / 20 WE / 4 / 20 WE / 4 FE. FE : faible émissivité. WE : Warm Edge.

Valeurs mesurées sur une porte de référence. Avec d’autres dimensions, un autre vitrage ou un ensemble avec fixe ou imposte, elles varient légèrement.

Personnaliser votre porte

Choisissez
votre poignée.

Les poignées proposées pour Cristallin-s : ce qui est de série, ce que vous pouvez ajouter, et comment chacune s’utilise.

De série

Alfa sur plaque

Une poignée sur plaque, assortie au coloris de la porte. Son dessin simple réunit la béquille et l’entrée du cylindre sur une même plaque.

En option

Barre Saphir

Une barre de tirage cintrée de 325 mm, en inox brossé. Sa courbe donne une prise courte et dégagée ; à l’intérieur, vous ouvrez avec une poignée Quartz.

Voir tous les équipements

Couleur & matière

Une couleur dehors,
une couleur dedans.

Les 15 teintes existent en satiné, texturé ou sablé. Même couleur sur les deux faces, ou une couleur dehors et un intérieur blanc : à vous de choisir.

Voir les références du nuancier

RAL 9016Satiné

RAL 7035Satiné

2900Sablé

2100Sablé

2525Sablé

RAL 1015Texturé

RAL 3004Texturé

RAL 5003Texturé

RAL 7016Texturé

RAL 7022Texturé

RAL 7039Texturé

RAL 8019Texturé

RAL 9011Texturé

RAL 9006Texturé

RAL 9007Texturé

Teintes indicatives à l’écran.

Selon votre projet

Ce que vous
pouvez choisir.

Poignée sur plaque ou sur rosace

Alfa sur plaque équipe la porte de série. Sigma change le dessin de la plaque ; Quartz se monte sur une rosace étroite, adaptée au profil aluminium. Les finitions dépendent de la poignée choisie.

Des barres de différentes formes et longueurs

Saphir, Nacre, Mica et Sigma : une prise extérieure différente de la poignée. Vous choisissez la longueur dans le configurateur ; à l’intérieur, vous gardez la béquille Quartz.

15 coloris pour les deux faces

Même couleur dedans et dehors, ou une teinte côté rue avec un intérieur blanc : à vous de choisir. Satiné, texturé et sablé sont trois aspects de surface différents. Les teintes à l’écran restent indicatives.

Fermeture & sécurité

Choisissez votre
niveau de sécurité.

Cylindre haute sécurité et clés pour portes aluminium — Cylindre haute sécurité, en option.

Variante du cylindre avec bouton intérieur — La variante avec bouton intérieur.

La fermeture de Cristallin-s

La poignée Alfa sur plaque, le cylindre de sécurité avec 5 clés et la serrure automatique sont de série. La serrure verrouille sur 5 ou 6 points selon la hauteur.

Comparer les cylindres proposés

Avec une barre de tirage · en option

Ouvrir à distance

Une gâche électrique déverrouille la porte depuis un interphone ou un bouton. La commande et le branchement électrique sont à voir avec votre installateur.

Voir les équipements

Fabrication & finition

Fabriquée en France,
à vos dimensions.

Fabriquée en France, à vos mesures

Chaque porte est fabriquée à la commande : votre dormant, vos dimensions, vos équipements.

Thermolaquage Qualimarine

Ce label couvre la préparation de surface et le thermolaquage des profilés aluminium : la couleur tient mieux face aux intempéries.

Caractéristiques

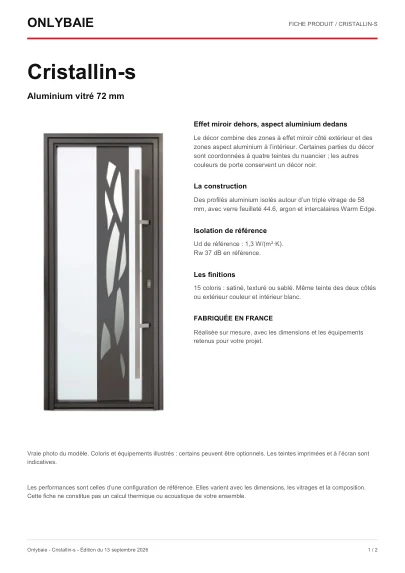

Fiche technique · Cristallin-s

Cristallin-s en chiffres.

Tout ce qui compose la porte, et ce que vous pouvez choisir dans le configurateur.

Construction & équipements de Cristallin-s
Modèle	Cristallin-s
Construction	Profilés aluminium de 72 mm à rupture de pont thermique
Décor	Le décor joue l’effet miroir côté rue et l’aspect aluminium côté intérieur. Une partie du motif s’accorde à quatre teintes du nuancier ; avec les autres couleurs de porte, cette partie est noire.
Vitrage	Sablage, dépoli, zones miroir, parties sérigraphiées : c’est le traitement du verre qui dessine chaque modèle. Selon les zones, il filtre les regards sans les bloquer complètement. En cas de bris, le feuilleté 44.6 retient les morceaux.
Isolation thermique	Ud de référence : 1,3 W/(m²·K)
Isolation acoustique	Rw 37 dB
Fermeture	La poignée Alfa sur plaque, le cylindre de sécurité avec 5 clés et la serrure automatique sont de série. La serrure verrouille sur 5 ou 6 points selon la hauteur.
Paumelles	Les paumelles (les charnières) sont bidimensionnelles : l’ouvrant se règle en hauteur et en largeur. Leurs caches et la poignée sur plaque suivent la finition choisie.
Poignées proposées	Alfa sur plaque · Assortie selon le coloris · de série ; Alfa finition inox · Sans supplément ; Sigma sur plaque · Assortie selon le coloris ; Quartz · Aspect inox ; Barre Saphir · Hauteur 325 mm · Quartz intérieure ; Barre Nacre · Hauteur 500 mm · Quartz intérieure ; Barre Nacre · Hauteur 1 600 mm · Quartz intérieure ; Barre Mica · Hauteur 500 mm · Quartz intérieure ; Barre Mica · Hauteur 1 600 mm · Quartz intérieure ; Barre Sigma laquée · Hauteur 1 100 mm · teinte extérieure
Composition du vitrage du modèle	44.6 FE / 20 / 4 / 20 / 4 FE · épaisseur nominale 58 mm · argon et Warm Edge
Couleur du décor	Assorti aux gris 7016 texturé, 9007 texturé, 2900 sablé et au noir 2100 sablé ; noir avec les autres coloris, sur les deux faces, même en bicoloration
Origine	Fabrication française

Le nuancier

15 teintes.
Trois finitions.

Les 15 teintes existent en satiné, texturé ou sablé. Même couleur sur les deux faces, ou une couleur dehors et un intérieur blanc : à vous de choisir.

BlancRAL 9016 · Satiné
Gris clairRAL 7035 · Satiné
Gris sablé2900 · Sablé
Noir sablé2100 · Sablé
Mars2525 · Sablé
Ivoire clairRAL 1015 · Texturé
Rouge pourpreRAL 3004 · Texturé
Bleu saphirRAL 5003 · Texturé
Gris anthraciteRAL 7016 · Texturé
Gris terre d’ombreRAL 7022 · Texturé
Gris quartzRAL 7039 · Texturé
Brun grisRAL 8019 · Texturé
Noir graphiteRAL 9011 · Texturé
Aluminium blancRAL 9006 · Texturé
Aluminium grisRAL 9007 · Texturé

Teintes indicatives à l’écran. Les finitions choisies figurent dans votre récapitulatif de configuration.

Dimensions & fabrication

Dimensions possibles
selon la pose.

Ces mini et maxi valent pour Cristallin-s seule. Ils dépendent du dormant choisi : il n’a pas les mêmes dimensions selon la pose.

Dimensions mini et maxi de Cristallin-s · mm
Pose / dormant	Largeur min. – max.	Hauteur min. – max.
Applique / feuillure	799 – 1012 mm	2016 – 2269 mm
Rénovation	831 – 1044 mm	2032 – 2285 mm
Tunnel	847 – 1060 mm	2040 – 2293 mm

Le dormant et les équipements comptent aussi : une dimension dans ces limites ne suffit pas à elle seule, le configurateur vérifie les compatibilités.

Comprendre les cotes à relever Télécharger la fiche technique et les notices

Garanties

Garanties & qualité

Une porte d’entrée garantie jusqu’à 15 ans.

La garantie court à partir de la livraison. Elle couvre le remplacement ou la réparation des pièces reconnues défectueuses, pour une porte posée et entretenue normalement.

15 ans
Laquage
La couleur et la brillance des teintes du nuancier. Laquage sous label Qualimarine.
10 ans
Anticorrosion
Le traitement avant laquage : ni corrosion, ni écaillage.
10 ans
Cadre
Le dormant de la porte : aspect, déformation et assemblage.
5 ans
Panneau et serrure
L’aspect du panneau décoratif, et le barillet de sécurité.
2 ans
Ouvrant et quincaillerie
L’ouvrant, les paumelles, la poignée et les accessoires.

Laquage labellisé

Une finition labellisée, qui tient.

Le laquage de l’aluminium est réalisé sous un label de qualité reconnu. C’est ce qui permet une garantie de 15 ans sur la couleur, la brillance et la tenue à la corrosion.

QualimarineLabel du laquage destiné aux atmosphères agressives, en bord de mer comme en milieu urbain ou industriel.

Pour en profiter pleinement

Gardez le film de protection des profilés pendant le chantier, puis retirez-le dans les 4 mois suivant la livraison.
Faites poser vos menuiseries dans les règles de l’art, d’aplomb et de niveau, en suivant la notice.
Nettoyez régulièrement les profilés et les vitrages avec des produits doux.
Vérifiez votre commande à la livraison et notez toute réserve sur le bon du transporteur.

Ces garanties commerciales s’ajoutent aux garanties légales de conformité et des vices cachés, qui s’appliquent dans tous les cas.

Pose & mesures

Voir pour mieux comprendre

Votre pose, sous tous les angles

Tournez autour de la coupe pour voir comment le cadre rejoint le mur et le sol.

Comment se passe la pose en applique ?

La porte se fixe contre la face intérieure du mur, en tenant compte du doublage.

Le cadre contre le mur
Les montants rejoignent la maçonnerie et le doublage intérieur, avec le calfeutrement au raccord.
Le seuil au sol
Le seuil bas possède son propre profil. Il repose sur son support et rejoint le sol fini.
Le raccord intérieur
Le parement passe sous l’aile du montant. Le raccord au sol se traite séparément de celui des côtés.

Comprendre les éléments de la coupe

Maçonnerie: Le mur autour de l’ouverture.
Dormant: Le cadre fixe de la porte.
Ouvrant: La partie mobile qui ouvre le passage.
Calfeutrement: Les joints au raccord entre le cadre et son support.
Seuil: Le profil inférieur au niveau du passage, distinct des montants latéraux.

La coupe rend visibles des raccords et des joints habituellement cachés après la pose.

Voir comment mesurer en applique

Illustration du principe de pose sur une porte aluminium de 72 mm. Les profils, le panneau et le seuil de votre modèle peuvent différer.

Prendre les mesures

Deux mesures suffisent
pour commencer.

Mesurez l’ouverture dans le mur, en millimètres. Voici comment faire.

Largeur entre les côtés de l’ouverture et hauteur depuis le sol fini — La largeur et la hauteur de l’ouverture, vue de face.

01
La largeur, d’un côté à l’autre
Mesurez en haut, au milieu et en bas de l’ouverture. Notez les trois valeurs.
02
La hauteur, depuis le sol fini
Mesurez du sol jusqu’au haut de l’ouverture, à gauche, au centre et à droite. Si un carrelage ou un parquet doit encore être posé, partez du futur niveau du sol : c’est le sol fini.
03
Gardez toutes vos mesures
Si elles ne sont pas identiques, notez-les toutes : votre poseur en aura besoin. Et mesurez l’ouverture complète, pas seulement la partie qui s’ouvre.

Avec un fixe ou une imposte

Mesurez tout,
puis répartissez.

Un fixe est un élément fixe placé à côté de la porte ; l’imposte est au-dessus. Gauche et droite se repèrent en regardant la porte depuis l’extérieur.

Porte avec fixes et imposte : largeur et hauteur totales — La largeur et la hauteur totales englobent tous les éléments.

01
Choisissez la forme
C’est la première étape du configurateur : la forme qui correspond à votre ouverture.
02
Indiquez les dimensions totales
Largeur avec les fixes, hauteur avec l’imposte : l’ensemble doit tenir dans l’ouverture que vous avez mesurée.
03
Ajustez la répartition
Vous réglez ensuite la largeur de la porte, celle des fixes et la hauteur de l’imposte, dans les limites possibles.

Avec un fixe ou une imposte, nous validons les dimensions de fabrication avant le prix définitif.

Votre installation

Selon votre
type de pose.

Dépliez le cas qui correspond à votre projet ; seuls les types de pose proposés pour ce modèle sont listés.

En applique · contre le mur intérieur

Le dormant se fixe contre la face intérieure du mur. Mesurez la largeur et la hauteur de l’ouverture finie, plus l’épaisseur du doublage (isolation et plaque de finition).

En tunnel · entre les côtés du mur

Le dormant se place dans l’épaisseur de l’ouverture. Mesurez la largeur et la hauteur à plusieurs endroits et précisez sur quoi il se fixe : bois ou maçonnerie.

En rénovation · ancien dormant conservé

Le nouveau dormant vient recouvrir l’ancien, que l’on garde. Mesurez le passage libre à l’intérieur de l’ancien dormant et faites vérifier son état et les recouvrements par votre poseur : les mesures du mur seul ne suffisent pas.

En feuillure · dans un décroché du mur

Le dormant se loge dans le décroché de la maçonnerie. En plus de l’ouverture, mesurez la largeur et la profondeur de ce décroché, avec votre poseur.

Consulter les notices et les plans

Documentation

À consulter et à conserver

Paumelles bidimensionnelles, gâches de crochet et rouleaux. En complément, les gâches communes citées dans la notice.

Télécharger le PDF ↓

Après l’installation

L’entretien,
en quelques gestes.

Surfaces laquées

De l’eau savonneuse et une éponge douce, puis rincez. Pas de produit abrasif, acide, alcalin ni chloré. Plus la porte est exposée, plus souvent vous la nettoyez.

Joints et seuil

Gardez les joints, le seuil et les évacuations propres : un chiffon doux pour retirer les dépôts, et un coup d’œil pour vérifier que rien ne gêne la fermeture ni l’écoulement de l’eau.

Pièces mobiles

Serrure, paumelles et fixations : contrôlez-les et entretenez-les comme l’indique la notice livrée. Si la porte a besoin d’un réglage, confiez-le à un professionnel ; une poignée qui accroche ne se force pas.

Vitrage et décors

Pour les vitrages, un chiffon doux et un produit adapté. Les faces dépolies, sablées ou décorées suivent les consignes du vitrage livré : ni grattoir, ni produit abrasif.

Avant toute intervention, lisez la notice complète de votre porte et des accessoires livrés. Onlybaie fournit la porte et sa livraison ; la pose n’est pas comprise.

Équipements

Poignées, fermeture & réglages
