Le détail de l’affleurement
Le dormant et le panneau dessinent une surface continue. Le relief décoratif reste propre à chaque modèle.

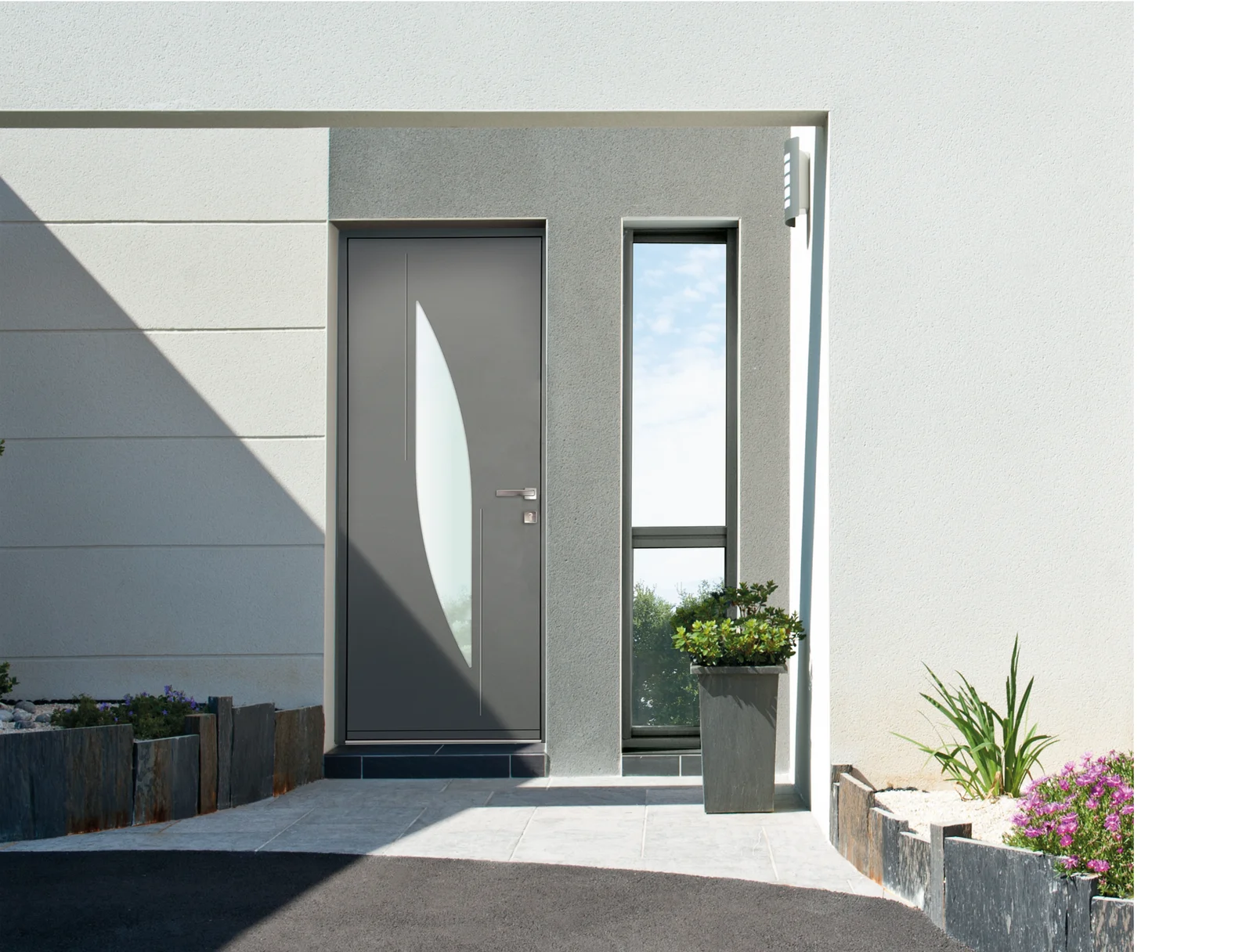

Porte d’entrée acier Hawai
Porte d’entrée acier Hawai sur mesure. Acier monobloc 85 mm · âme isolante. Choisissez la forme, les dimensions, les couleurs et les équipements et calculez votre prix.
Acier monobloc 85 mm
Hawai.
La présence de l’acier.
La finesse d’un plan continu.
Deux parements acier, une âme isolante et un cadre d’ouvrant composite composent un panneau de 85 mm, affleurant au dormant côté extérieur.
Le triple vitrage dépoli est entouré de motifs emboutis dans l’acier, présents aussi côté intérieur. La porte conserve son cadre et son panneau affleurants côté façade.
Fabriquée en France.Réalisée à vos dimensions.
85 mmÉpaisseur de l’ouvrant monobloc
Ud 1 W/(m²·K)Performance thermique de référence
Fabriquée en FranceVotre modèle, à vos dimensions
15 colorisFinitions satinées, texturées et sablées
À l’intérieur de la porte
La construction
fait la différence.
- 01
Un panneau isolant de 85 mm
Les deux faces en acier entourent une âme isolante. Le cadre de l’ouvrant est en matériau composite ; le dormant en aluminium bénéficie d’une rupture de pont thermique.
- 02
Une façade affleurante
Le panneau et le dormant se trouvent dans le même plan côté extérieur. Le rejet d’eau, lui aussi affleurant, est assorti à la couleur de la porte. Les reliefs et inserts varient selon le modèle.
- 03
Deux joints, un seuil isolé
Deux joints assurent l’étanchéité périphérique. Le seuil aluminium anodisé de 20 mm possède une rupture de pont thermique. Sa compatibilité avec un accès PMR dépend aussi du niveau du sol et de l’installation.
Un rejet d’eau intégré
Le bas de l’ouvrant conserve une ligne discrète, au-dessus du seuil aluminium à rupture de pont thermique.
Hawai
Le modèle,
vu de près.
Isolation & lumière
Le confort
de votre entrée.
L’âme isolante, le cadre composite et le dormant à rupture thermique contribuent au confort de l’entrée. Le coefficient dépend notamment de la part de vitrage : chaque modèle est présenté avec sa propre référence.
Isolation thermique · HawaiUd 1W/(m²·K) · valeur de référence
Plus le coefficient Ud est bas, moins la porte laisse passer la chaleur.
La lumière et l’intimité
Le triple vitrage comprend des verres feuilletés 44.2 des deux côtés et une finition dépolie. Les films du feuilleté retiennent les fragments en cas de bris. Le décor peut inclure un motif sérigraphié ou ton bois selon le modèle.
Valeurs de référence : les dimensions, le vitrage et la composition influencent les performances de la porte complète.
Personnaliser votre porte
Les détails que vous
utilisez chaque jour.
Les poignées proposées pour Hawai, avec leur finition et leur fonctionnement.
De série
Poignée Quartz
Une béquille plate à finition inox et une rosace assortie autour du cylindre. Elle s’abaisse pour ouvrir, avec une prise en main familière.
En option
Barre Mica
Une barre extérieure de 1 600 mm à section carrée, en inox brossé. Son profil droit et ses fixations déportées composent une prise verticale au dessin affirmé.
Couleur & matière
Votre façade.
Votre intérieur.
Les 15 teintes se déclinent en finitions satinées, texturées ou sablées. Choisissez la même couleur sur les deux faces ou une couleur extérieure avec un intérieur blanc.
Voir les finitions et le nuancierRAL 9016Satiné
RAL 7035Satiné
2900Sablé
2100Sablé
2525Sablé
RAL 1015Texturé
RAL 3004Texturé
RAL 5003Texturé
RAL 7016Texturé
RAL 7022Texturé
RAL 7039Texturé
RAL 8019Texturé
RAL 9011Texturé
RAL 9006Texturé
RAL 9007Texturé
Teintes indicatives à l’écran.
Selon votre projet
Les options
qui font la différence.
Une serrure adaptée à votre geste
La serrure à relevage est standard : on relève la poignée avant de verrouiller. La serrure automatique optionnelle engage les points à la fermeture du vantail, sans ce mouvement de relevage.
Mica en inox brossé
La grande barre de tirage Mica de 1 600 mm est proposée à l’extérieur. Ce choix s’accompagne d’une serrure à clé avec gâche débrayable, avec manœuvre par béquille côté intérieur.
15 coloris pour les deux faces
Choisissez une même couleur à l’intérieur et à l’extérieur, ou conservez un intérieur blanc avec une teinte en façade. Satiné, texturé et sablé correspondent à des aspects de surface différents ; les échantillons à l’écran restent indicatifs.
Fermeture & sécurité
Les clés de
votre entrée.
La fermeture de Hawai
La serrure à relevage à crochets comporte 6 points de verrouillage. Il faut relever la poignée pour les engager. Le cylindre européen avec 3 clés est standard ; une serrure automatique et des cylindres de sécurité sont proposés en option.
Comparer les cylindres proposésAvec une barre de tirage · en option
Comprendre le fonctionnement Commander l’ouverture à distance
Une gâche électrique peut libérer l’ouverture depuis une commande compatible, par exemple un interphone. Le raccordement électrique et la commande sont à prévoir avec votre installateur.
Fabrication & qualité
Des repères
pour votre projet.
Fabrication française
Votre porte est fabriquée en France, à vos dimensions, avec la construction et les équipements propres à sa gamme.
Caractéristiques
Fiche technique · Hawai
La porte,
en détail.
Les caractéristiques du modèle et les équipements proposés dans le configurateur.
| Modèle | Hawai |
|---|---|
| Construction | Ouvrant monobloc acier de 85 mm · âme isolante · cadre d’ouvrant composite |
| Décor | Le triple vitrage dépoli est entouré de motifs emboutis dans l’acier, présents aussi côté intérieur. La porte conserve son cadre et son panneau affleurants côté façade. |
| Vitrage | Le triple vitrage comprend des verres feuilletés 44.2 des deux côtés et une finition dépolie. Les films du feuilleté retiennent les fragments en cas de bris. Le décor peut inclure un motif sérigraphié ou ton bois selon le modèle. |
| Isolation thermique | Ud de référence : 1 W/(m²·K) |
| Fermeture | La serrure à relevage à crochets comporte 6 points de verrouillage. Il faut relever la poignée pour les engager. Le cylindre européen avec 3 clés est standard ; une serrure automatique et des cylindres de sécurité sont proposés en option. |
| Paumelles | Les paumelles tridimensionnelles comportent des bagues antifriction et des caches finition inox. Elles règlent la hauteur, la largeur et la compression de l’ouvrant. |
| Poignées proposées | Poignée Quartz · Aspect inox · de série ; Barre Mica · Inox brossé · hauteur 1 600 mm |
| Dormant et seuil | Aluminium à rupture de pont thermique · seuil réduit de 20 mm |
| Origine | Fabrication française |
Le nuancier
15 teintes.
Trois finitions.
Les 15 teintes se déclinent en finitions satinées, texturées ou sablées. Choisissez la même couleur sur les deux faces ou une couleur extérieure avec un intérieur blanc.
- BlancRAL 9016 · Satiné
- Gris clairRAL 7035 · Satiné
- Gris sablé2900 · Sablé
- Noir sablé2100 · Sablé
- Mars2525 · Sablé
- Ivoire clairRAL 1015 · Texturé
- Rouge pourpreRAL 3004 · Texturé
- Bleu saphirRAL 5003 · Texturé
- Gris anthraciteRAL 7016 · Texturé
- Gris terre d’ombreRAL 7022 · Texturé
- Gris quartzRAL 7039 · Texturé
- Brun grisRAL 8019 · Texturé
- Noir graphiteRAL 9011 · Texturé
- Aluminium blancRAL 9006 · Texturé
- Aluminium grisRAL 9007 · Texturé
Teintes indicatives à l’écran. Le récapitulatif de configuration reprend les finitions choisies.
Dimensions & fabrication
Le dormant fait
la différence.
Ces limites concernent Hawai seule, hors composition supplémentaire. Les cotes dépendent du dormant choisi.
| Pose / dormant | Largeur min. – max. | Hauteur min. – max. |
|---|---|---|
| Applique / feuillure | 752 – 1052 mm | 2018 – 2349 mm |
| Rénovation | 784 – 1084 mm | 2034 – 2365 mm |
| Tunnel | 800 – 1100 mm | 2042 – 2373 mm |
Des dimensions situées dans ces bornes ne valident pas à elles seules tous les équipements. Le configurateur contrôle les compatibilités proposées.
Comprendre les cotes à relever Télécharger la fiche et les documentsPrendre les mesures
Prendre les mesures
Une ouverture.
Deux dimensions à relever.
Mesurez l’espace disponible en millimètres. Ces repères vous aident à préparer la configuration.
- 01
La largeur, d’un côté à l’autre
Mesurez en haut, au milieu et en bas de l’ouverture. Notez les trois valeurs.
- 02
La hauteur, depuis le sol fini
Mesurez du sol jusqu’en haut, à gauche, au centre et à droite. Tenez compte du carrelage ou du parquet à venir.
- 03
Gardez tous vos relevés
Conservez les écarts pour les vérifier avec votre poseur. Mesurez l’ouverture complète, et pas uniquement la partie mobile de la porte.
Votre installation
Les bons relevés
pour votre montage.
Retrouvez uniquement les types de pose proposés pour ce modèle.
En applique · contre le mur intérieur
Relevez la largeur et la hauteur de l’ouverture finie, ainsi que l’épaisseur du doublage : isolation et finition intérieure. Le cadre se pose contre la face intérieure du mur.
En tunnel · entre les côtés du mur
Mesurez l’ouverture en plusieurs endroits et identifiez le support : bois ou maçonnerie. Le cadre se place dans l’épaisseur du tableau.
En rénovation · ancien cadre conservé
Relevez les passages à l’intérieur du cadre existant. Faites vérifier son état et les recouvrements par votre poseur : les seules dimensions du mur ne suffisent pas.
En feuillure · dans un décroché du mur
En plus de la largeur et de la hauteur de l’ouverture, relevez la largeur et la profondeur du décroché dans lequel se logera le cadre.
Notices
À consulter et à conserver
Les documents
de votre porte Hawai.
Fiche produit, prise de cotes et notices : choisissez le document correspondant au montage de votre porte.
PDF · 2 pagesModèle Hawai - 2 pages

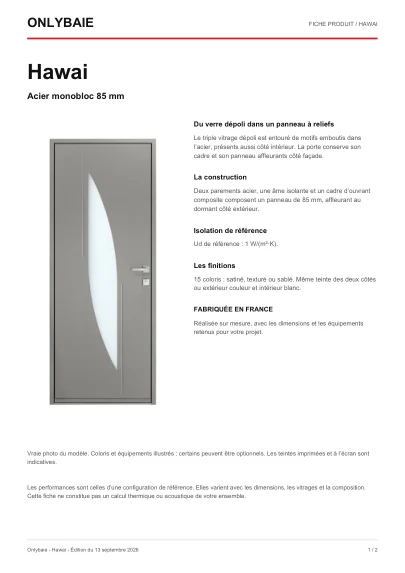

Fiche technique Hawai
Construction, équipements, performances de référence et limites dimensionnelles du modèle.
Télécharger le PDF ↓
PDF · 1 pageAluminium ou acier 85 mm · conseil 75
Montage de la commande intérieure
Installation du carré à bascule côté intérieur pour une porte équipée d’une barre de tirage.
Télécharger le PDF ↓Après l’installation
Les gestes
d’entretien à conserver.
Surfaces laquées
Nettoyez avec une éponge douce et de l’eau savonneuse, puis rincez. N’utilisez pas d’abrasifs, d’acides, de produits alcalins ou chlorés. Adaptez la fréquence à l’exposition de la porte.
Joints et seuil
Gardez les joints, le seuil et les évacuations propres. Retirez les dépôts avec un chiffon doux et vérifiez que rien ne gêne la fermeture ou l’écoulement de l’eau.
Pièces mobiles
La serrure, les paumelles et les fixations doivent être contrôlées et entretenues conformément à la notice livrée. Un réglage du vantail se confie à un professionnel ; ne forcez pas sur une poignée qui accroche.
Vitrage et décors
Nettoyez les vitrages avec un matériel doux et un produit adapté. Les faces dépolies, sablées ou décorées se traitent selon les consignes du vitrage livré, sans grattage ni produit abrasif.
Lisez la notice complète correspondant à votre porte et aux accessoires livrés avant toute intervention. Onlybaie fournit la porte et sa livraison ; la prestation de pose n’est pas comprise.
Équipements
Poignées, fermeture & réglages
Les équipements,
vus de près.
Les équipements proposés pour Hawai, avec les finitions de série et les options.
De série
Poignée Quartz
Une béquille plate à finition inox et une rosace assortie autour du cylindre. Elle s’abaisse pour ouvrir, avec une prise en main familière.
En option
Barre Mica
Une barre extérieure de 1 600 mm à section carrée, en inox brossé. Son profil droit et ses fixations déportées composent une prise verticale au dessin affirmé.
Le fonctionnement
Poignée et barre :
deux usages différents.
| Avec une poignée à béquille | La poignée s’abaisse pour actionner le pêne de la serrure. Le type de serrure de série et ses options dépendent de cette gamme. |
|---|---|
| Avec une barre de tirage | La barre extérieure est fixe et associée à une serrure à clé. Selon le réglage de la gâche débrayable, le demi-tour peut être libéré pour ouvrir sans clé. Une poignée est conservée côté intérieur. |
Fermeture & sécurité
Chaque pièce
a son rôle.
La fermeture de Hawai
La serrure à relevage à crochets comporte 6 points de verrouillage. Il faut relever la poignée pour les engager. Le cylindre européen avec 3 clés est standard ; une serrure automatique et des cylindres de sécurité sont proposés en option.
De série · Cylindre européen · 3 clés
Le cylindre européen commande le verrouillage avec la clé. Il est livré avec trois clés.
En option · Cylindre de sécurité · 5 clés
Le cylindre de sécurité est livré avec cinq clés. Il commande le verrouillage de la serrure multipoints.
En option · Haute sécurité · 5 clés et carte de propriété
Les cinq clés sont accompagnées d’une carte de propriété pour encadrer leur reproduction.
En option · Haute sécurité · bouton intérieur, 5 clés et carte de propriété
Le bouton permet de verrouiller depuis l’intérieur sans utiliser de clé. L’accès extérieur reste commandé par la clé.
Avec une barre de tirage · en option
Commander l’ouverture à distance
Une gâche électrique peut libérer l’ouverture depuis une commande compatible, par exemple un interphone. Le raccordement électrique et la commande sont à prévoir avec votre installateur.
Réglages & finition
Les paumelles
adaptées à votre porte.
Le réglage de l’ouvrant
Les paumelles tridimensionnelles comportent des bagues antifriction et des caches finition inox. Elles règlent la hauteur, la largeur et la compression de l’ouvrant.
Consulter les notices de réglage
