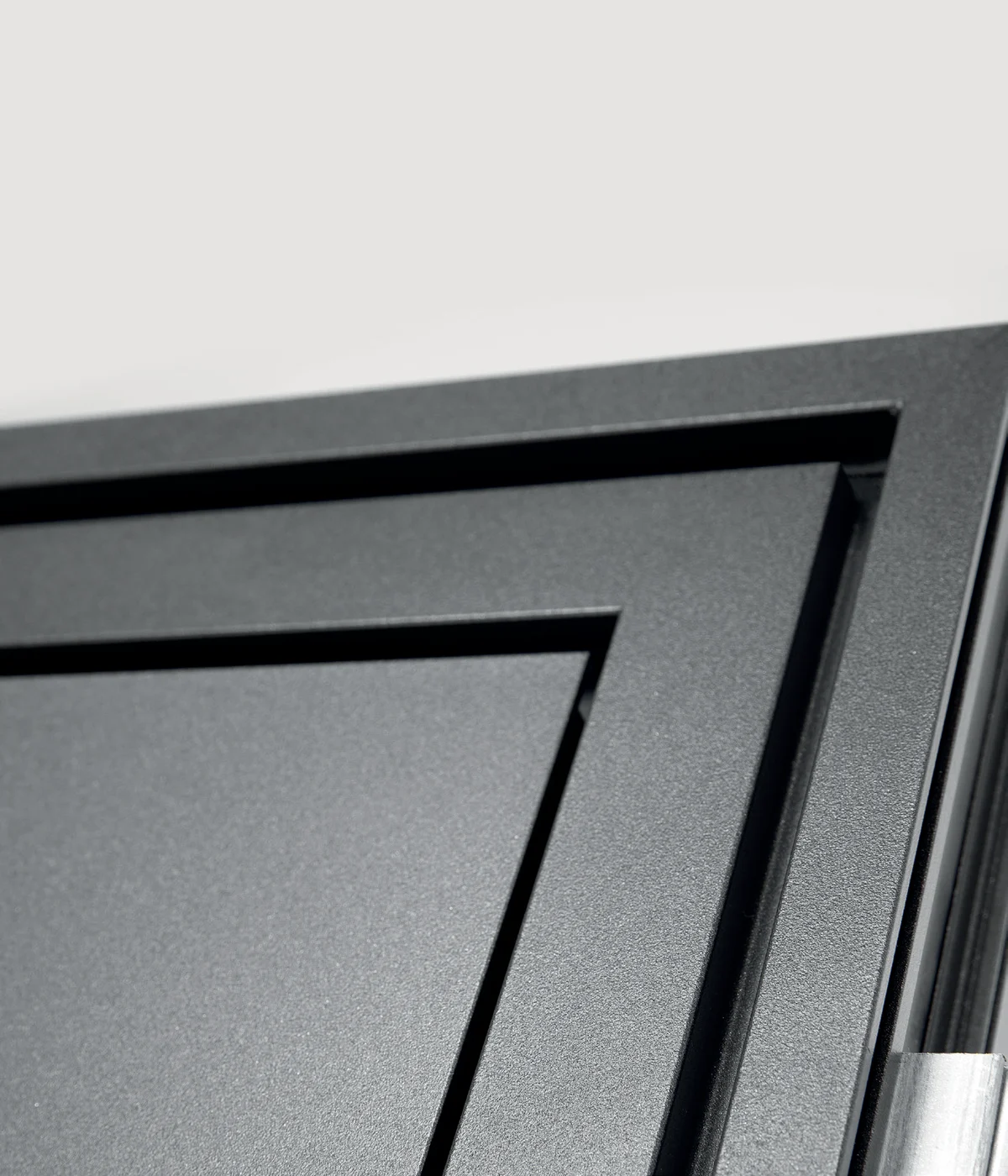

Le détail de l’affleurement
Le dormant et le panneau forment une seule surface continue. Le relief, lui, est propre à chaque modèle.
Acier · Motifs emboutis
Porte d’entrée acier vitrée Harlem sur mesure
Acier monobloc 85 mm · âme isolante.
Sur mesureFabriqué en France
- Isolation
- Ud 1,1 W/(m²·K)
- Coloris
- 15 au choix
- Épaisseur
- 85 mm
- Dimensions
- 752–1052 × 2018–2349 mm
À partir de2 100,74 € TTC
L 900 × H 2150 mm · Livraison offerte
Ce prix comprend
- Porte seule, sans fixe ni imposte
- Blanc RAL 9016 · deux faces blanches
- En tunnel · Tunnel sur support bois
- Poignée Quartz · équipements de série
Dimensions et options personnalisables dans le configurateur. Le visuel peut présenter une autre finition ou des équipements en option.
- Garantie 15 ansVoir conditions
- Configurateur en ligneDimensions, coloris et options
- Prix immédiatHors options sur étude
- Livraison offerte en France continentaleConditions de livraison
Acier monobloc 85 mm
Harlem.
La présence de l’acier.
La finesse d’un plan continu.
Deux faces en acier, un cœur isolant et un cadre d’ouvrant composite : un panneau de 85 mm, affleurant au dormant côté rue.
Des motifs emboutis sur les deux faces du panneau, autour d’un triple vitrage dépoli. La poignée Quartz est de série ; la barre Mica est proposée en option.
Fabriquée en France.Réalisée à vos dimensions.
85 mmOuvrant monobloc isolant
Ud 1,1 W/(m²·K)Isolation thermique · valeur de référence
Fabriquée en FranceVotre modèle, à vos dimensions
15 colorisSatinés, texturés et sablés
À l’intérieur de la porte
Ce qu’il y a
dans les 85 mm.
- 01
Un panneau isolant de 85 mm
Deux faces en acier autour d’un cœur isolant. Le cadre de l’ouvrant est en matériau composite ; le dormant en aluminium est à rupture de pont thermique.
- 02
Une façade affleurante
Côté rue, le panneau et le dormant sont dans le même plan. Le rejet d’eau, affleurant lui aussi, est assorti à la couleur de la porte. Reliefs et inserts changent selon le modèle.
- 03
Deux joints, un seuil isolé
Deux joints font le tour de la porte pour l’étanchéité. Le seuil en aluminium anodisé de 20 mm est à rupture de pont thermique. Pour un accès de plain-pied (PMR), tout dépend aussi du niveau du sol et de la pose.
Un rejet d’eau intégré
Le bas de l’ouvrant garde une ligne discrète, au-dessus du seuil aluminium à rupture de pont thermique.

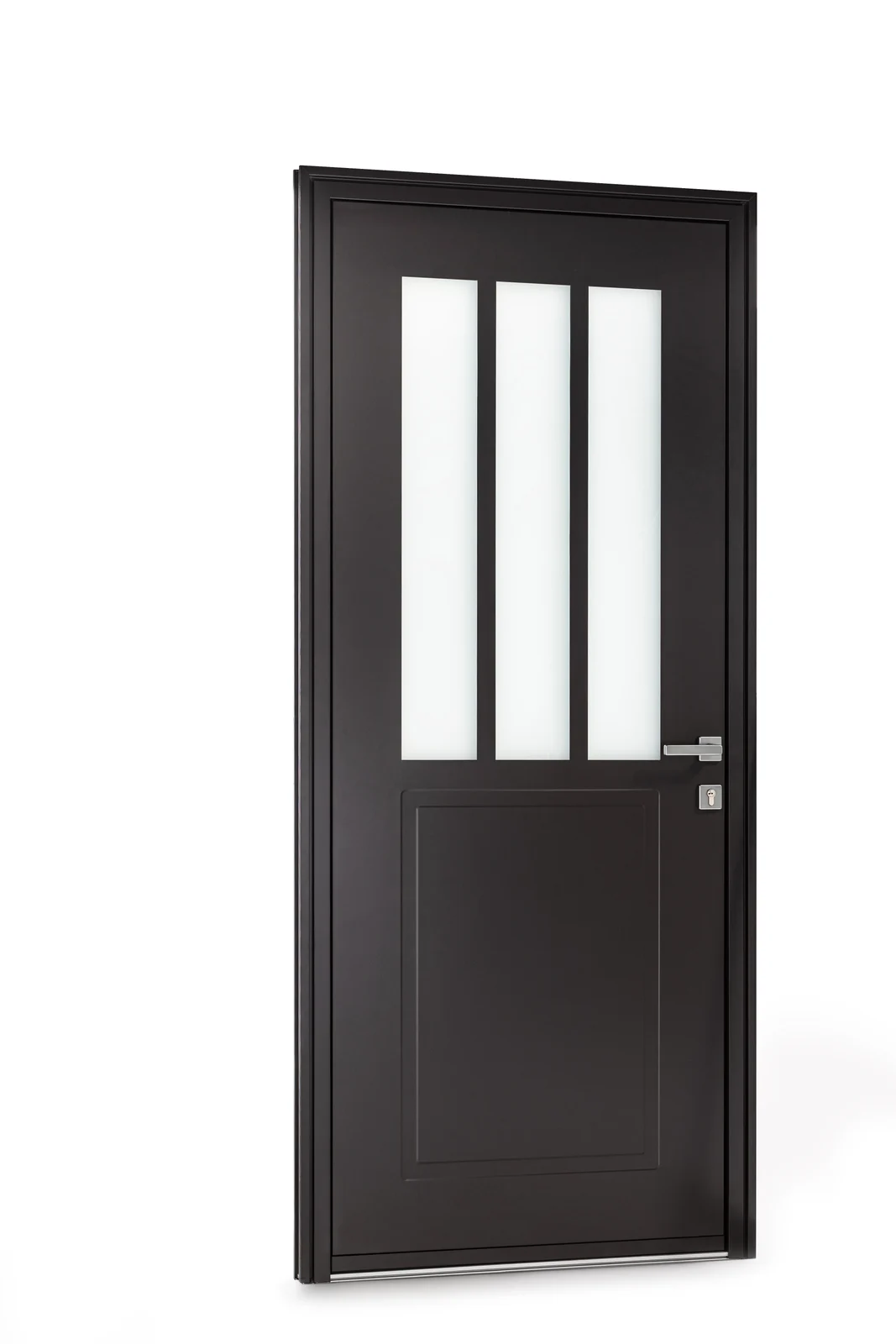

Harlem
Le modèle,
vu de près.
Confort au quotidien
Ce que Harlem
change chez vous.
Le cœur isolant, le cadre composite et le dormant à rupture de pont thermique font le confort de l’entrée. Le coefficient dépend notamment de la surface vitrée : chaque modèle a sa propre valeur de référence.
Isolation thermique · HarlemUd 1,1W/(m²·K) · valeur de référence
Plus le coefficient Ud est bas, moins la porte laisse passer la chaleur.
La lumière et l’intimité
Le triple vitrage a un verre feuilleté 44.2 de chaque côté et une finition dépolie. En cas de bris, les films du feuilleté retiennent les morceaux. Selon le modèle, le décor comprend un motif sérigraphié ou ton bois.
Valeurs mesurées sur une porte de référence. Avec d’autres dimensions, un autre vitrage ou un ensemble avec fixe ou imposte, elles varient légèrement.
Personnaliser votre porte
Choisissez
votre poignée.
Les poignées proposées pour Harlem : ce qui est de série, ce que vous pouvez ajouter, et comment chacune s’utilise.
De série

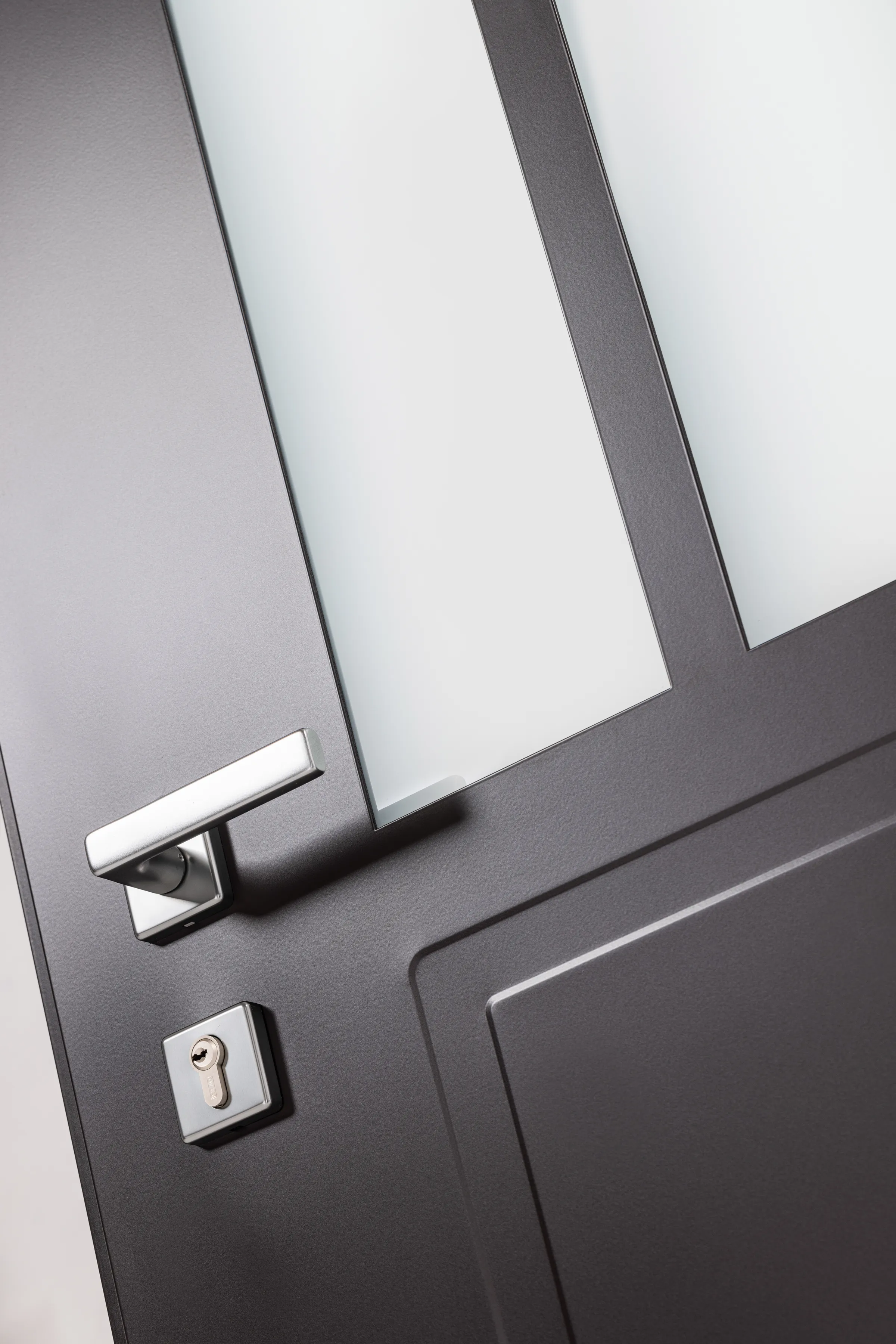

Poignée Quartz
Une béquille plate en finition inox, avec une rosace assortie autour du cylindre. On l’abaisse, la porte s’ouvre : le geste que tout le monde connaît.
En option

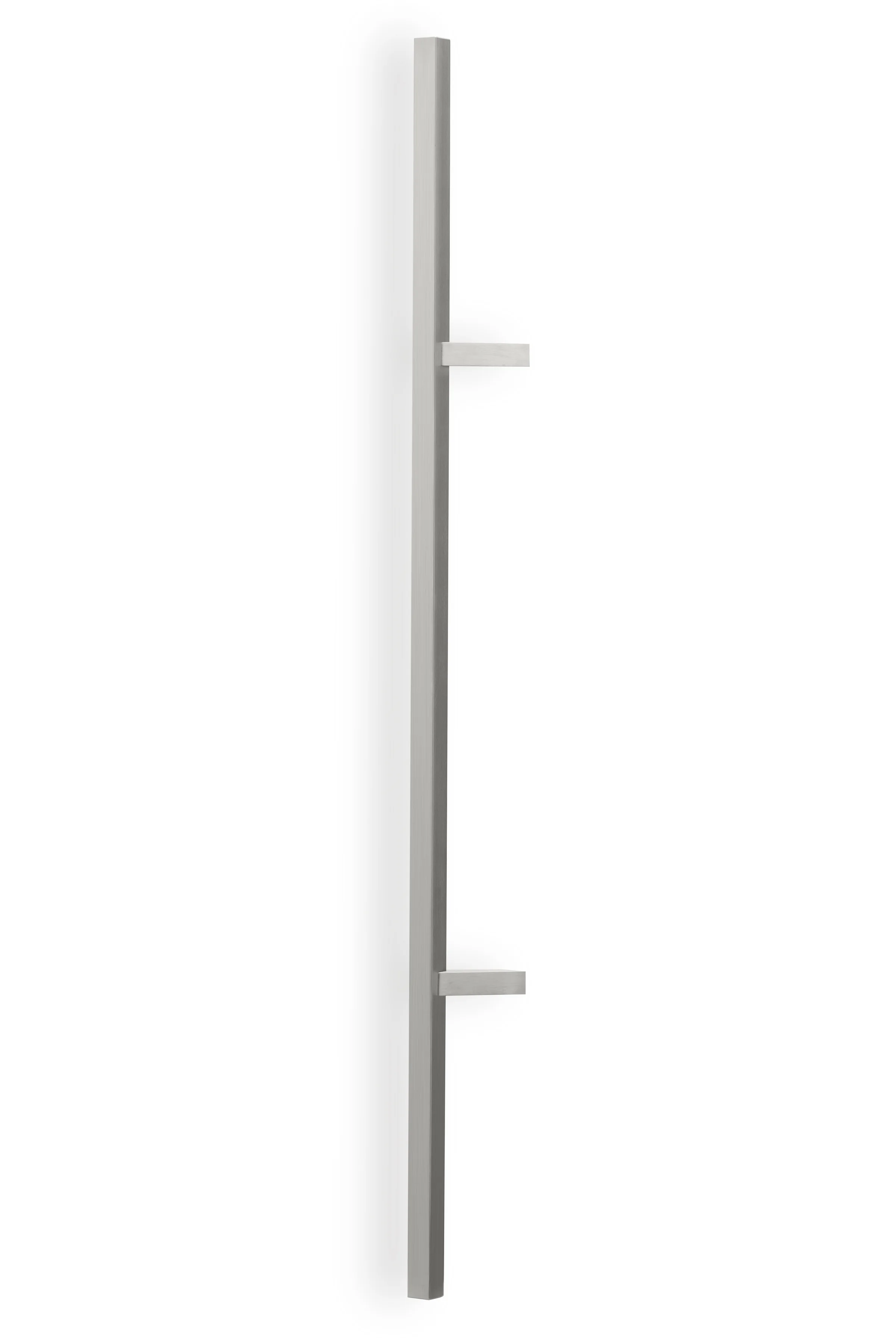

Barre Mica
Une barre extérieure de 1 600 mm à section carrée, en inox brossé. Profil droit et fixations déportées : une prise verticale au dessin affirmé.
Couleur & matière
Une couleur dehors,
une couleur dedans.
Les 15 teintes existent en satiné, texturé ou sablé. Même couleur sur les deux faces, ou une couleur dehors et un intérieur blanc : à vous de choisir.
Voir les références du nuancierRAL 9016Satiné
RAL 7035Satiné
2900Sablé
2100Sablé
2525Sablé
RAL 1015Texturé
RAL 3004Texturé
RAL 5003Texturé
RAL 7016Texturé
RAL 7022Texturé
RAL 7039Texturé
RAL 8019Texturé
RAL 9011Texturé
RAL 9006Texturé
RAL 9007Texturé
Teintes indicatives à l’écran.
Selon votre projet
Ce que vous
pouvez choisir.
Une serrure adaptée à votre geste
De série, la serrure est à relevage : vous relevez la poignée, puis vous verrouillez. En option, la serrure automatique enclenche les points dès que la porte se ferme, sans relever la poignée.
Mica en inox brossé
À l’extérieur, vous pouvez choisir la grande barre de tirage Mica de 1 600 mm. Elle va avec une serrure à clé et une gâche débrayable ; à l’intérieur, vous ouvrez avec la béquille.
15 coloris pour les deux faces
Même couleur dedans et dehors, ou une teinte côté rue avec un intérieur blanc : à vous de choisir. Satiné, texturé et sablé sont trois aspects de surface différents. Les teintes à l’écran restent indicatives.
Fermeture & sécurité
Choisissez votre
niveau de sécurité.
La fermeture de Harlem
La serrure à relevage à crochets comporte 6 points de verrouillage : vous relevez la poignée pour les engager. Le cylindre européen avec 3 clés est de série ; serrure automatique et cylindres de sécurité sont proposés en option.
Comparer les cylindres proposésAvec une barre de tirage · en option
Voir les équipements Ouvrir à distance
Une gâche électrique déverrouille la porte depuis un interphone ou un bouton. La commande et le branchement électrique sont à voir avec votre installateur.
Fabrication & finition
Fabriquée en France,
à vos dimensions.
Fabriquée en France, à vos mesures
Chaque porte est fabriquée à la commande : votre dormant, vos dimensions, vos équipements.
Caractéristiques
Fiche technique · Harlem
Harlem en chiffres.
Tout ce qui compose la porte, et ce que vous pouvez choisir dans le configurateur.
| Modèle | Harlem |
|---|---|
| Construction | Ouvrant monobloc acier de 85 mm · âme isolante · cadre d’ouvrant composite |
| Décor | Des motifs emboutis sur les deux faces du panneau, autour d’un triple vitrage dépoli. La poignée Quartz est de série ; la barre Mica est proposée en option. |
| Vitrage | Le triple vitrage a un verre feuilleté 44.2 de chaque côté et une finition dépolie. En cas de bris, les films du feuilleté retiennent les morceaux. Selon le modèle, le décor comprend un motif sérigraphié ou ton bois. |
| Isolation thermique | Ud de référence : 1,1 W/(m²·K) |
| Fermeture | La serrure à relevage à crochets comporte 6 points de verrouillage : vous relevez la poignée pour les engager. Le cylindre européen avec 3 clés est de série ; serrure automatique et cylindres de sécurité sont proposés en option. |
| Paumelles | Les paumelles (les charnières) sont tridimensionnelles : elles règlent la hauteur, la largeur et la compression de l’ouvrant. Bagues antifriction et caches finition inox. |
| Poignées proposées | Poignée Quartz · Aspect inox · de série ; Barre Mica · Inox brossé · hauteur 1 600 mm |
| Dormant et seuil | Aluminium à rupture de pont thermique · seuil réduit de 20 mm |
| Origine | Fabrication française |
Le nuancier
15 teintes.
Trois finitions.
Les 15 teintes existent en satiné, texturé ou sablé. Même couleur sur les deux faces, ou une couleur dehors et un intérieur blanc : à vous de choisir.
- BlancRAL 9016 · Satiné
- Gris clairRAL 7035 · Satiné
- Gris sablé2900 · Sablé
- Noir sablé2100 · Sablé
- Mars2525 · Sablé
- Ivoire clairRAL 1015 · Texturé
- Rouge pourpreRAL 3004 · Texturé
- Bleu saphirRAL 5003 · Texturé
- Gris anthraciteRAL 7016 · Texturé
- Gris terre d’ombreRAL 7022 · Texturé
- Gris quartzRAL 7039 · Texturé
- Brun grisRAL 8019 · Texturé
- Noir graphiteRAL 9011 · Texturé
- Aluminium blancRAL 9006 · Texturé
- Aluminium grisRAL 9007 · Texturé
Teintes indicatives à l’écran. Les finitions choisies figurent dans votre récapitulatif de configuration.
Dimensions & fabrication
Dimensions possibles
selon la pose.
Ces mini et maxi valent pour Harlem seule. Ils dépendent du dormant choisi : il n’a pas les mêmes dimensions selon la pose.
| Pose / dormant | Largeur min. – max. | Hauteur min. – max. |
|---|---|---|
| Applique / feuillure | 752 – 1052 mm | 2018 – 2349 mm |
| Rénovation | 784 – 1084 mm | 2034 – 2365 mm |
| Tunnel | 800 – 1100 mm | 2042 – 2373 mm |
Le dormant et les équipements comptent aussi : une dimension dans ces limites ne suffit pas à elle seule, le configurateur vérifie les compatibilités.
Comprendre les cotes à relever Télécharger la fiche technique et les noticesGaranties
Garanties & qualité
Une porte d’entrée garantie jusqu’à 15 ans.
La garantie court à partir de la livraison. Elle couvre le remplacement ou la réparation des pièces reconnues défectueuses, pour une porte posée et entretenue normalement.
- 15 ans
Laquage
La couleur et la brillance des teintes du nuancier. Laquage sous label Qualimarine.
- 10 ans
Anticorrosion
Le traitement avant laquage : ni corrosion, ni écaillage.
- 10 ans
Cadre
Le dormant de la porte : aspect, déformation et assemblage.
- 5 ans
Panneau et serrure
L’aspect du panneau décoratif, et le barillet de sécurité.
- 2 ans
Ouvrant et quincaillerie
L’ouvrant, les paumelles, la poignée et les accessoires.
Laquage labellisé
Une finition labellisée, qui tient.
Le laquage de l’aluminium est réalisé sous un label de qualité reconnu. C’est ce qui permet une garantie de 15 ans sur la couleur, la brillance et la tenue à la corrosion.
QualimarineLabel du laquage destiné aux atmosphères agressives, en bord de mer comme en milieu urbain ou industriel.
Pour en profiter pleinement
- Gardez le film de protection des profilés pendant le chantier, puis retirez-le dans les 4 mois suivant la livraison.
- Faites poser vos menuiseries dans les règles de l’art, d’aplomb et de niveau, en suivant la notice.
- Nettoyez régulièrement les profilés et les vitrages avec des produits doux.
- Vérifiez votre commande à la livraison et notez toute réserve sur le bon du transporteur.
Ces garanties commerciales s’ajoutent aux garanties légales de conformité et des vices cachés, qui s’appliquent dans tous les cas.
Pose & mesures
Voir pour mieux comprendre
Votre pose, sous tous les angles

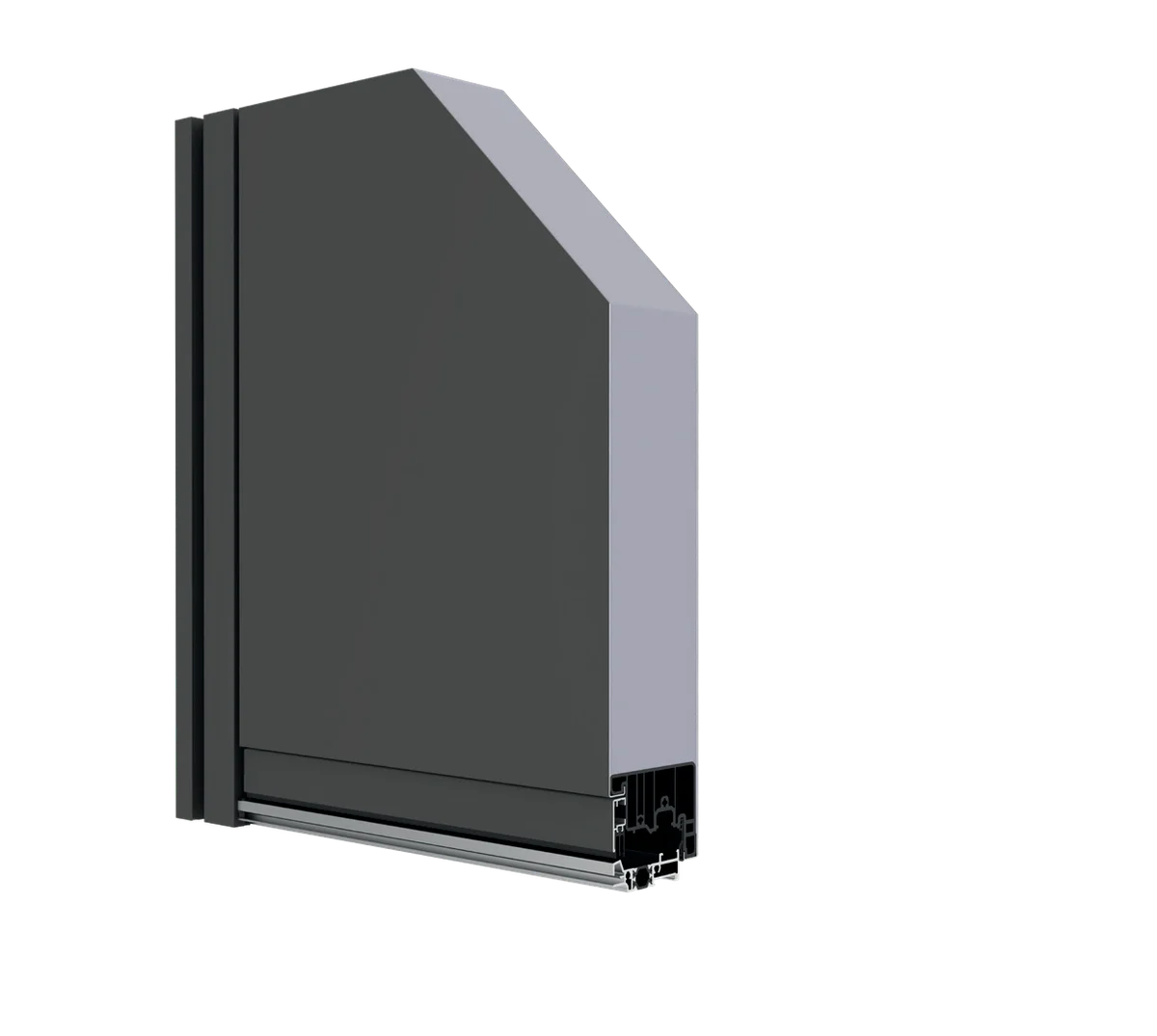

Tournez autour de la coupe pour voir comment le cadre rejoint le mur et le sol.
Exemple de porte acier 85 mm : ouvrant monobloc, cadre composite et seuil bas à rupture thermique. Décors, vitrages et accessoires selon votre modèle. Raccords d’angle schématisés.
Prendre les mesures
Deux mesures suffisent
pour commencer.
Mesurez l’ouverture dans le mur, en millimètres. Voici comment faire.
- 01
La largeur, d’un côté à l’autre
Mesurez en haut, au milieu et en bas de l’ouverture. Notez les trois valeurs.
- 02
La hauteur, depuis le sol fini
Mesurez du sol jusqu’au haut de l’ouverture, à gauche, au centre et à droite. Si un carrelage ou un parquet doit encore être posé, partez du futur niveau du sol : c’est le sol fini.
- 03
Gardez toutes vos mesures
Si elles ne sont pas identiques, notez-les toutes : votre poseur en aura besoin. Et mesurez l’ouverture complète, pas seulement la partie qui s’ouvre.
Avec un fixe ou une imposte
Mesurez tout,
puis répartissez.
Un fixe est un élément fixe placé à côté de la porte ; l’imposte est au-dessus. Gauche et droite se repèrent en regardant la porte depuis l’extérieur.
- 01
Choisissez la forme
C’est la première étape du configurateur : la forme qui correspond à votre ouverture.
- 02
Indiquez les dimensions totales
Largeur avec les fixes, hauteur avec l’imposte : l’ensemble doit tenir dans l’ouverture que vous avez mesurée.
- 03
Ajustez la répartition
Vous réglez ensuite la largeur de la porte, celle des fixes et la hauteur de l’imposte, dans les limites possibles.
Avec un fixe ou une imposte, nous validons les dimensions de fabrication avant le prix définitif.
Votre installation
Selon votre
type de pose.
Dépliez le cas qui correspond à votre projet ; seuls les types de pose proposés pour ce modèle sont listés.
En applique · contre le mur intérieur
Le dormant se fixe contre la face intérieure du mur. Mesurez la largeur et la hauteur de l’ouverture finie, plus l’épaisseur du doublage (isolation et plaque de finition).
En tunnel · entre les côtés du mur
Le dormant se place dans l’épaisseur de l’ouverture. Mesurez la largeur et la hauteur à plusieurs endroits et précisez sur quoi il se fixe : bois ou maçonnerie.
En rénovation · ancien dormant conservé
Le nouveau dormant vient recouvrir l’ancien, que l’on garde. Mesurez le passage libre à l’intérieur de l’ancien dormant et faites vérifier son état et les recouvrements par votre poseur : les mesures du mur seul ne suffisent pas.
En feuillure · dans un décroché du mur
Le dormant se loge dans le décroché de la maçonnerie. En plus de l’ouverture, mesurez la largeur et la profondeur de ce décroché, avec votre poseur.
Documentation
À consulter et à conserver
Les documents
de votre porte Harlem.
Fiche technique, prise de cotes et notices : prenez le document qui correspond à votre type de pose.
PDF · 43 pagesToute la gamme · 10 Mo
Catalogue portes d’entrée acier
Tous les modèles, les compositions, les vitrages, les poignées et le nuancier.
Télécharger le PDF ↓
PDF · 2 pagesModèle Harlem - 2 pages

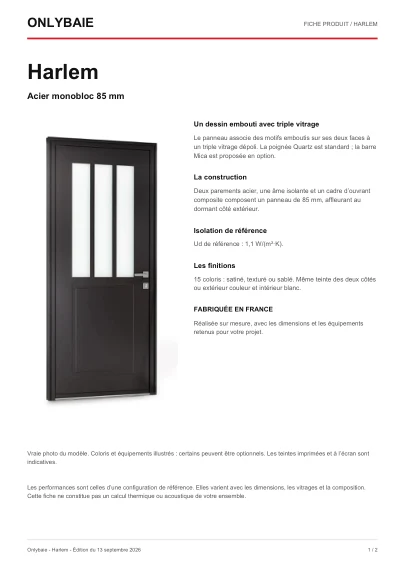

Fiche technique Harlem
Construction, équipements, performances de référence et limites dimensionnelles du modèle.
Télécharger le PDF ↓
PDF · 1 pageAluminium ou acier 85 mm · conseil 75

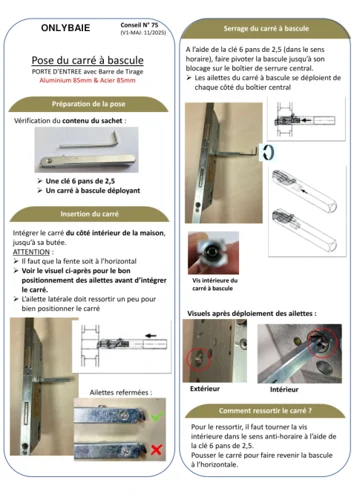

Montage de la commande intérieure
Installation du carré à bascule côté intérieur pour une porte équipée d’une barre de tirage.
Télécharger le PDF ↓Après l’installation
L’entretien,
en quelques gestes.
Surfaces laquées
De l’eau savonneuse et une éponge douce, puis rincez. Pas de produit abrasif, acide, alcalin ni chloré. Plus la porte est exposée, plus souvent vous la nettoyez.
Joints et seuil
Gardez les joints, le seuil et les évacuations propres : un chiffon doux pour retirer les dépôts, et un coup d’œil pour vérifier que rien ne gêne la fermeture ni l’écoulement de l’eau.
Pièces mobiles
Serrure, paumelles et fixations : contrôlez-les et entretenez-les comme l’indique la notice livrée. Si la porte a besoin d’un réglage, confiez-le à un professionnel ; une poignée qui accroche ne se force pas.
Vitrage et décors
Pour les vitrages, un chiffon doux et un produit adapté. Les faces dépolies, sablées ou décorées suivent les consignes du vitrage livré : ni grattoir, ni produit abrasif.
Avant toute intervention, lisez la notice complète de votre porte et des accessoires livrés. Onlybaie fournit la porte et sa livraison ; la pose n’est pas comprise.
Équipements
Poignées, fermeture & réglages
Béquille, serrure,
paumelles.
Les équipements proposés pour Harlem : ce qui est de série, ce qui est en option, et à quoi ça sert.
De série
Poignée Quartz
Une béquille plate en finition inox, avec une rosace assortie autour du cylindre. On l’abaisse, la porte s’ouvre : le geste que tout le monde connaît.
En option
Barre Mica
Une barre extérieure de 1 600 mm à section carrée, en inox brossé. Profil droit et fixations déportées : une prise verticale au dessin affirmé.
Le fonctionnement
Comment la porte se ferme,
selon l’équipement.
| Avec une poignée à béquille | Vous abaissez la béquille pour ouvrir. La serrure de série et ses options dépendent de la gamme. |
|---|---|
| Avec une barre de tirage | La barre extérieure est fixe et va avec une serrure à clé. Sa gâche débrayable se règle pour retenir ou non le demi-tour : selon le réglage, vous pouvez ouvrir sans clé. À l’intérieur, vous gardez une poignée. |
Fermeture & sécurité
Serrure et cylindre :
qui fait quoi.
La fermeture de Harlem
La serrure à relevage à crochets comporte 6 points de verrouillage : vous relevez la poignée pour les engager. Le cylindre européen avec 3 clés est de série ; serrure automatique et cylindres de sécurité sont proposés en option.
De série · Cylindre européen · 3 clés
Le cylindre européen, c’est la pièce où entre la clé ; il commande la serrure. Livré avec trois clés.
En option · Cylindre de sécurité · 5 clés
Le cylindre de sécurité commande la serrure multipoints. Livré avec cinq clés.
En option · Haute sécurité · 5 clés et carte de propriété
Livré avec cinq clés et une carte de propriété : sans elle, personne ne peut faire refaire vos clés.
En option · Haute sécurité · bouton intérieur, 5 clés et carte de propriété
Avec le bouton, vous verrouillez de l’intérieur sans chercher la clé. De l’extérieur, on ouvre toujours à la clé.
Avec une barre de tirage · en option
Ouvrir à distance
Une gâche électrique déverrouille la porte depuis un interphone ou un bouton. La commande et le branchement électrique sont à voir avec votre installateur.
Réglage de la porte
Les paumelles
de votre porte.
Le réglage de l’ouvrant
Les paumelles (les charnières) sont tridimensionnelles : elles règlent la hauteur, la largeur et la compression de l’ouvrant. Bagues antifriction et caches finition inox.
Consulter les notices de réglage
