Pour votre fenêtre PVC sur mesure, tout commence par le bon point de départ. Repérez le type de pose, mesurez l’ouverture correspondante et reportez vos cotes en millimètres.
Préparer mon projet
01 / Les bons repères
Le bon repère dépend de ce qui reste en place. Ces quatre vues sont celles de nos configurateurs PVC FIRSTLINE, ROUNDLINE et MODERNLINE.
À relever : Passage de l’ancien dormant
Le dormant est le cadre fixe de votre ancienne fenêtre. La nouvelle fenêtre vient se fixer dessus. Mesurez le passage libre à l’intérieur de ce cadre, pas la largeur du vitrage ni les habillages qui le recouvrent.
Vérifiez l’état et la fixation du cadre conservé. S’il doit être retiré, les mesures de rénovation ne sont plus le bon repère.

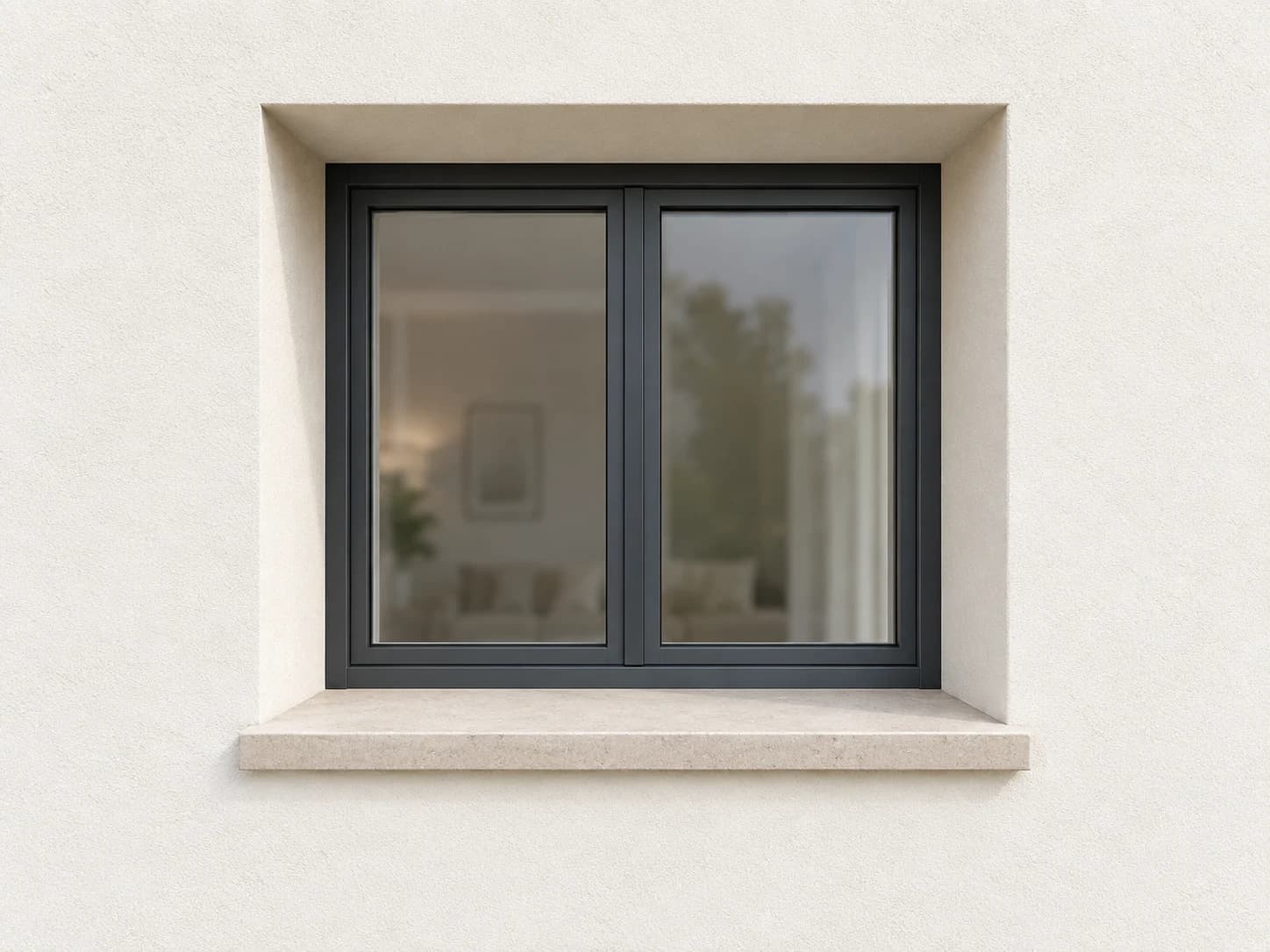

À relever : Tableau fini
La fenêtre se place entre les côtés de l’ouverture. Mesurez la largeur entre les deux murs finis, puis la hauteur entre le dessus de l’appui et le dessous du linteau. Le tableau correspond à cette ouverture maçonnée.
Les enduits et les finitions doivent être pris en compte. Une ouverture brute de chantier n’a pas forcément les dimensions de l’ouverture terminée.

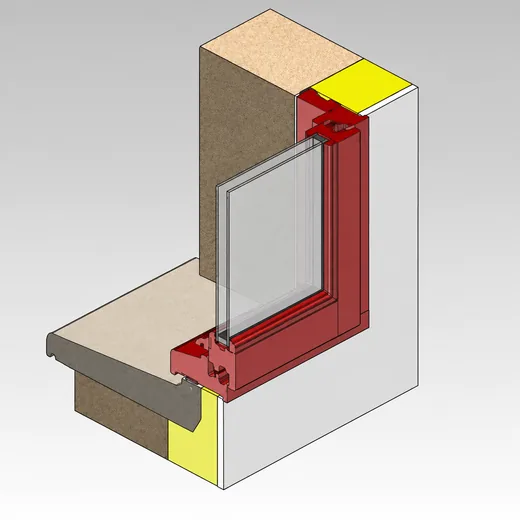

À relever : Tableau fini + épaisseur du doublage
La fenêtre se pose contre la face intérieure du mur. Relevez la largeur et la hauteur de l’ouverture finie. Notez aussi l’épaisseur totale prévue pour l’isolation et la finition intérieure : elle sert à choisir le dormant adapté.
La largeur visible des ailes du cadre n’est pas à ajouter à votre cote tableau.
À relever : Fond de feuillure
Une entaille dans la maçonnerie accueille le cadre de la fenêtre. Le configurateur PVC demande le repère « Fond de feuillure » : relevez-le à l’endroit où le dormant doit se loger, avec la largeur et la profondeur du décroché.
Une mesure prise seulement devant le mur ne décrit pas la feuillure cachée. Si elle n’est pas accessible, faites vérifier ce point avant de commander.
02 / Les bons repères
Préparez un mètre, un niveau, un carnet et quelques photos. Donnez un nom à chaque ouverture : cuisine, chambre, salon…
Le schéma montre les murs du tableau. En rénovation, reprenez le passage de l’ancien cadre ; en feuillure, le fond du décroché : les flèches ne se reportent pas directement à ces deux poses.
En largeur
1 202 · 1 200 · 1 201 mm
Plus petite valeur : 1 200 mm
En hauteur
1 352 · 1 350 · 1 351 mm
Plus petite valeur : 1 350 mm
Ces valeurs illustrent un relevé d’ouverture. Elles ne donnent pas les dimensions hors tout du cadre à fabriquer.
03 / Les bons repères
Si vous ajoutez un volet à votre fenêtre, choisissez cette option avant la dernière vérification des cotes. Son coffre occupe de la place au-dessus du vitrage.
Dans le configurateur PVC, la pose en applique conserve la hauteur de fenêtre saisie et ajoute le coffre au-dessus. Dans les autres poses, le coffre entre dans la hauteur saisie : il réduit la hauteur disponible pour la fenêtre.
Relisez les deux indications affichées : « Hauteur de l’ensemble » et « Fenêtre sous le coffre ». Elles permettent de vérifier l’encombrement réel de votre composition.
04 / Les bons repères
Les dimensions minimales et maximales varient avec le modèle, la gamme et les équipements. Une largeur maximale et une hauteur maximale ne sont pas forcément réalisables ensemble : le configurateur vérifie la combinaison choisie. Ce contrôle ne remplace pas celui de votre ouverture sur place.
Ni l’un ni l’autre par défaut : commencez par le repère demandé pour votre pose. Le vitrage seul ne donne pas les dimensions de l’ouverture. Le hors tout d’une ancienne fenêtre peut inclure des ailes ou des profils qui ne seront pas repris.
Oui pour le choix du repère selon la pose. Pour la hauteur, contrôlez également le niveau du sol fini et le seuil prévu. Consultez la fiche de votre porte-fenêtre PVC et les repères de son configurateur ; ne reprenez pas un relevé fait avant modification du sol sans le vérifier.
Conservez les relevés réels et saisissez les millimètres entiers demandés. Une dimension intermédiaire dans une grille de prix n’est pas une invitation à arrondir les dimensions de votre produit.
Guide consacré à nos fenêtres PVC. Les illustrations expliquent les repères ; l’aide à la mesure de votre configuration précise celui à utiliser. Onlybaie fournit les produits sans prestation de pose.
